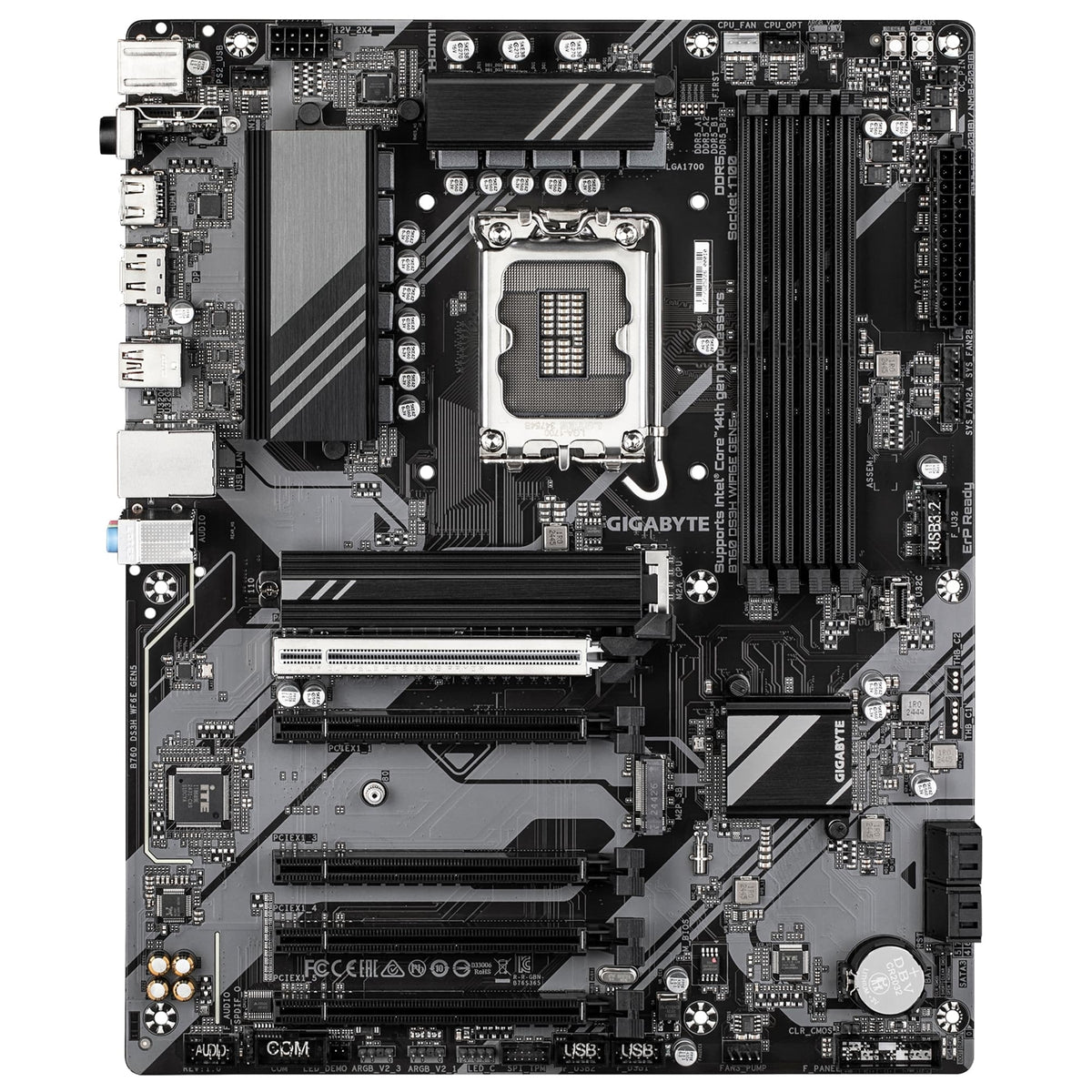

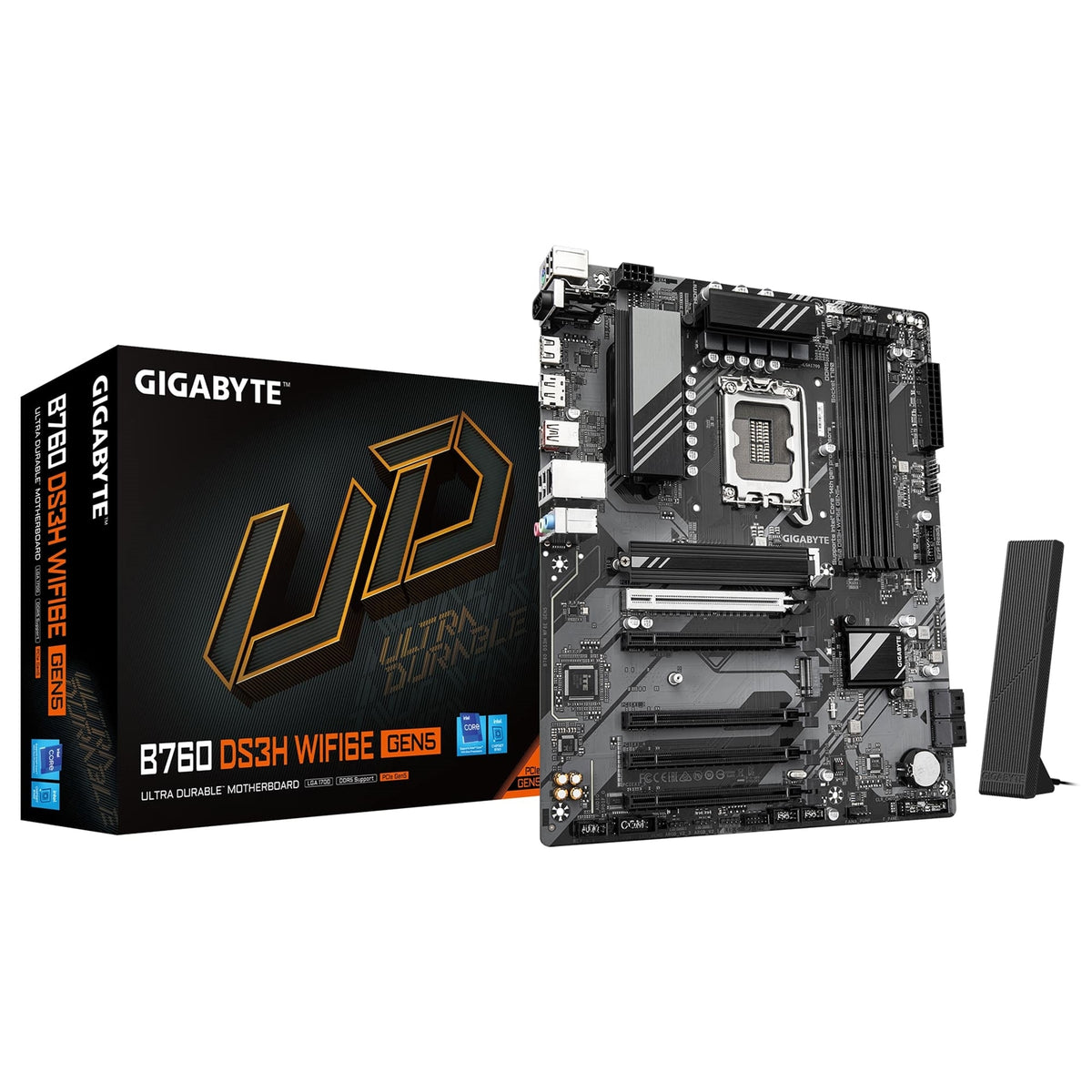

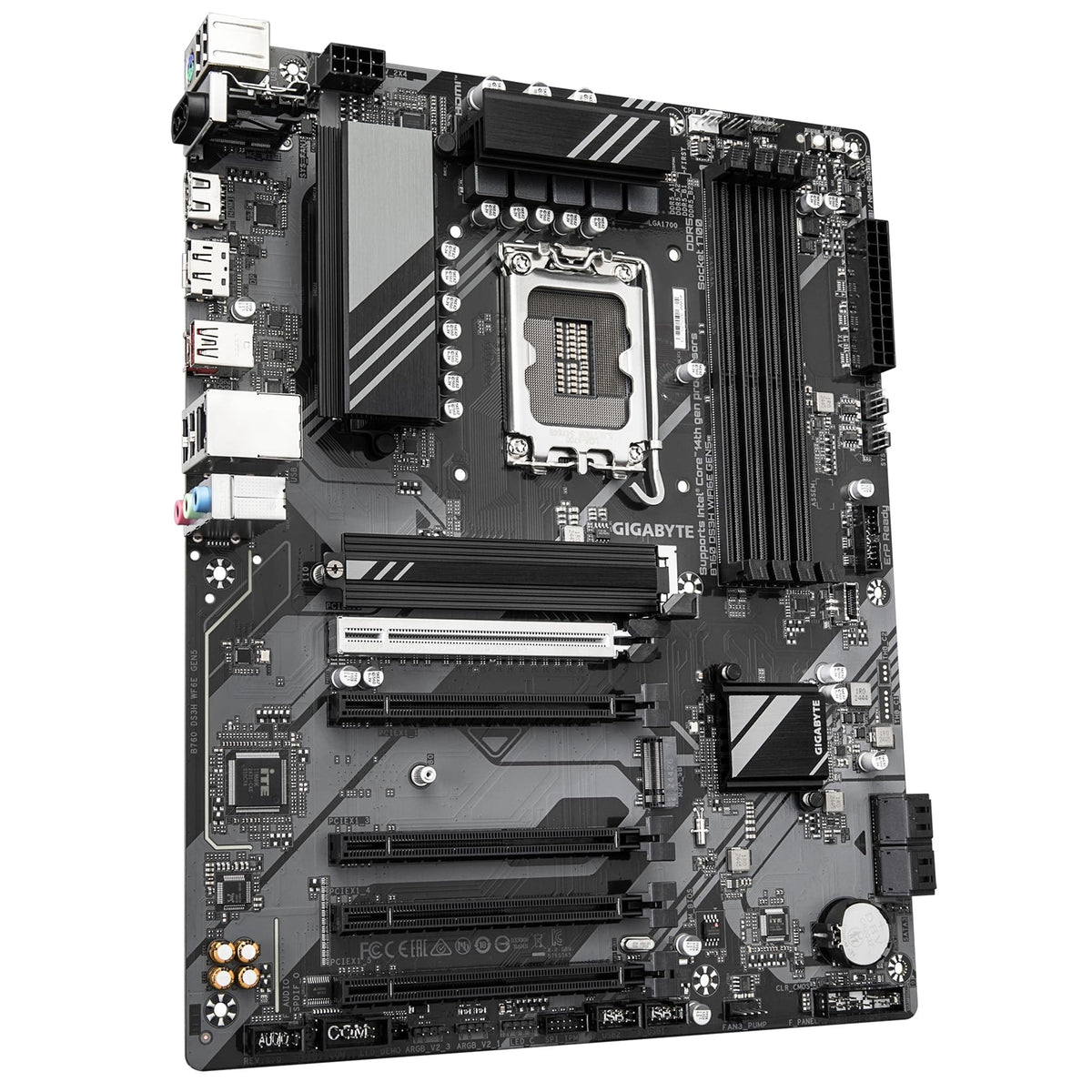

GIGABYTE B760 DS3H WIFI 6E (PCIe Gen5)
La carte mère GIGABYTE B760 DS3H WIFI 6E offre des performances PCIe Gen5, une conception d'alimentation robuste et une connectivité moderne sur la plateforme Intel LGA1700.
Performances PCIe Gen5
Profitez des performances PCIe 5.0 de nouvelle génération sur une plateforme éprouvée :
- PCIe 5.0 double le taux de transfert de données du PCIe 4.0, passant de 16 GT/s à 32 GT/s par voie
- Conçu pour les appareils exigeants qui nécessitent un déplacement de données plus rapide
Conception durable et prête pour l'avenir
Performances durables
- Conception GIGABYTE Ultra Durable construite avec des composants optimaux à l'intérieur comme à l'extérieur
- Vise à offrir des performances de pointe et une plateforme stable et durable
Connectivité future
- Transfert de données à haute vitesse via des interfaces réseau et de stockage de nouvelle génération
Facile et convivial
- Conception innovante et intuitive du matériel, des logiciels et de l'interface BIOS
- Vous aide à construire et à personnaliser votre propre style
Fonctionnalités clés
- Performances PCIe Gen5 : Optimisé pour des performances gagnantes
- Prise en charge du CPU : Processeurs Intel Core de 14e / 13e / 12e génération
- WIFI EZ-Plug : Conception rapide et facile pour l'installation de l'antenne Wi-Fi
- WIFI Compass : Détecte automatiquement la meilleure position d'antenne pour le signal Wi-Fi le plus fort
- EZ-Latch : Emplacement PCIe 5.0 x16 avec conception à dégagement rapide
- Emplacement PCIe UD : Blindage SMD PCIe 5.0 pour un support amélioré des cartes graphiques
- Conception de l'alimentation : Solution VRM hybride 8+2+1 phases
- Mémoire : DDR5 double canal, 4 × emplacements DIMM avec prise en charge XMP
- Réseau : GbE LAN et Wi-Fi 802.11ax
- Stockage : 2 × connecteurs PCIe 4.0 x4 M.2
- Connectivité : USB-C® arrière 20 Gbit/s, DisplayPort, HDMI
- Refroidissement : Smart Fan 6 avec plusieurs capteurs de température et des connecteurs de ventilateur hybrides avec FAN STOP
- Mise à jour du BIOS : Q-Flash Plus – mettez à jour le BIOS sans installer de CPU, de mémoire ou de carte graphique
Spécifications
CPU
| Élément | Détails |
|---|---|
| Socket | LGA1700 |
| Prise en charge | Processeurs Intel Core de 14e, 13e et 12e génération, Pentium Gold et Celeron |
| Cache | Le cache L3 varie selon le CPU |
| Remarque | Pour la liste de prise en charge des CPU la plus récente, veuillez consulter le site Web de GIGABYTE |
Chipset
| Élément | Détails |
|---|---|
| Chipset | Chipset Intel B760 Express |
Mémoire
| Élément | Détails |
|---|---|
| Prise en charge (Core i9/i7 de 14e et 13e génération) | DDR5 5600/5200/4800/4400 MT/s |
| Prise en charge (Core i5/i3 de 13e génération et Core/Pentium Gold/Celeron de 12e génération) | DDR5 4800/4400 MT/s |
| Emplacements | 4 × DIMM DDR5 |
| Capacité | Jusqu'à 256 Go (64 Go par DIMM) |
| Architecture | Double canal |
| Prise en charge ECC | DIMM ECC non-buffered 1Rx8/2Rx8 (fonctionne en mode non-ECC) |
| Prise en charge non-ECC | DIMM non-buffered 1Rx8/2Rx8/1Rx16 |
| XMP | Prise en charge des modules de mémoire Extreme Memory Profile (XMP) |
| Remarque | La configuration du CPU et de la mémoire peut affecter les types, la vitesse et le nombre de modules pris en charge. Voir la « Liste de prise en charge de la mémoire » sur le site Web de GIGABYTE. |
Graphiques intégrés
| Élément | Détails |
|---|---|
| GPU | Prise en charge des graphiques Intel HD intégrés (via les CPU pris en charge) |
| HDMI | 1 × port HDMI, résolution maximale 4096×2160 à 60 Hz |
| DisplayPort | 1 × DisplayPort, résolution maximale 4096×2304 à 60 Hz |
Audio
| Élément | Détails |
|---|---|
| Codec | CODEC audio Realtek |
| Audio | Audio haute définition |
| Canaux | 2/4/5.1/7.1 canaux |
| Numérique | Prise en charge de la sortie S/PDIF |
LAN
| Élément | Détails |
|---|---|
| Contrôleur | Puce Realtek GbE LAN |
| Vitesse | 1 Gbit/s / 100 Mbit/s / 10 Mbit/s |
Communication sans fil
| Élément | Détails |
|---|---|
| Module | Intel Wi-Fi 6E AX210 |
| Normes Wi-Fi | a, b, g, n, ac, ax |
| Bandes de fréquences | 2,4 / 5 / 6 GHz |
| Bluetooth | Bluetooth 5.3 |
| Norme sans fil | Prise en charge de 11ax 160 MHz |
| Remarque | Le débit de données réel peut varier en fonction de l'environnement et de l'équipement. |
Slots d'extension
| Source | Slots et prise en charge |
|---|---|
| CPU | 1 × slot PCI Express x16 (PCIEX16), PCIe 5.0, fonctionnant à x16. Le slot PCIEX16 ne peut prendre en charge qu'une carte graphique ou un SSD NVMe. Si une seule carte graphique est utilisée, installez-la dans le PCIEX16. |
| Chipset | 4 × slots PCI Express x16 (PCIEX1_1, PCIEX1_3 ~ PCIEX1_5), PCIe 3.0, fonctionnant à x1 |
Interface de stockage
| Source | Détails |
|---|---|
| CPU | 1 × connecteur M.2 (Socket 3, clé M, type 22110/2280, prise en charge SSD PCIe 4.0 x4/x2) (M2A_CPU) |
| Chipset | 1 × connecteur M.2 (Socket 3, clé M, type 2280, prise en charge SSD PCIe 4.0 x4/x2) (M2P_SB) |
| Chipset | 4 × connecteurs SATA 6 Gbit/s |
| RAID | Prise en charge RAID 0, 1, 5 et 10 pour les périphériques de stockage SATA |
USB
| Source | Ports |
|---|---|
| Chipset – Arrière | 1 × USB Type-C (USB 3.2 Gen 2x2), 1 × USB 3.2 Gen 2 Type-A (rouge), 4 × USB 2.0/1.1 |
| Chipset – Interne | 1 × en-tête USB Type-C (USB 3.2 Gen 1), 2 × ports USB 3.2 Gen 1 via en-tête interne, 4 × USB 2.0/1.1 via en-têtes internes |
| Chipset + hub USB 2.0 | 4 × USB 2.0/1.1 via en-têtes internes |
Connecteurs d'E/S internes
- 1 × connecteur d'alimentation principal ATX 24 broches
- 1 × connecteur d'alimentation ATX 12V 8 broches
- 1 × en-tête de ventilateur CPU
- 1 × en-tête de ventilateur/pompe de refroidissement liquide CPU
- 3 × en-têtes de ventilateur système
- 1 × en-tête de ventilateur/pompe de refroidissement liquide système
- 3 × en-têtes de bande LED RVB Gen2 adressables
- 1 × en-tête de bande LED RVB
- 2 × connecteurs M.2 Socket 3
- 4 × connecteurs SATA 6 Gbit/s
- 1 × en-tête de panneau avant
- 1 × en-tête audio de panneau avant
- 1 × en-tête de sortie S/PDIF
- 1 × en-tête USB Type-C (prise en charge USB 3.2 Gen 1)
- 1 × en-tête USB 3.2 Gen 1
- 2 × en-têtes USB 2.0/1.1
- 1 × en-tête Trusted Platform Module (pour les modules GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 uniquement)
- 1 × en-tête de port série
- 1 × bouton Q-Flash Plus
- 1 × bouton de réinitialisation
- 1 × cavalier de réinitialisation
- 1 × cavalier Clear CMOS

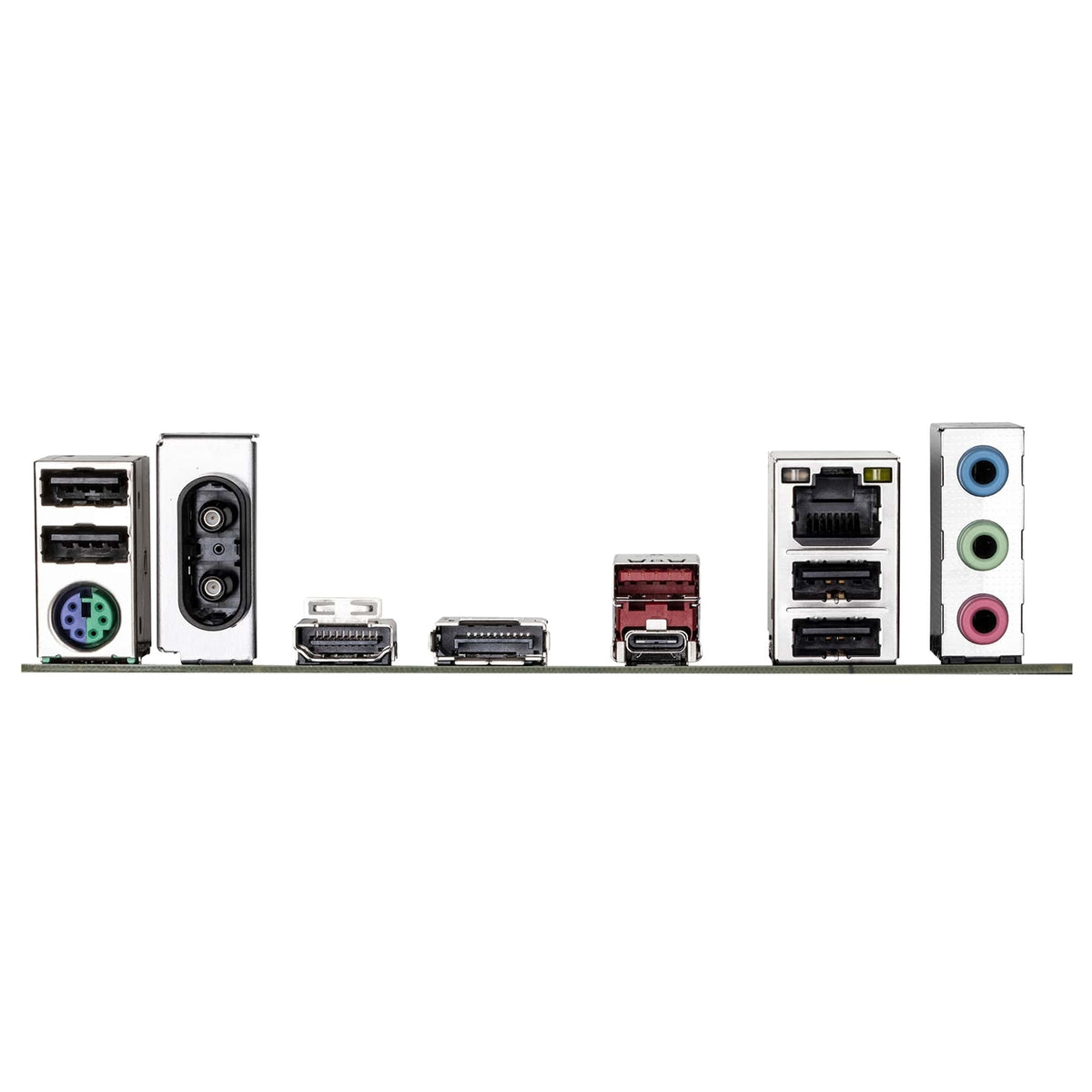

Connecteurs du panneau arrière
- 1 × port clavier/souris PS/2
- 2 × connecteurs d'antenne (2T2R)
- 1 × port USB Type-C (USB 3.2 Gen 2x2)
- 1 × port USB 3.2 Gen 2 Type-A (rouge)
- 4 × ports USB 2.0/1.1
- 1 × port HDMI (Remarque : le support réel peut varier selon le CPU)
- 1 × DisplayPort (Remarque : le support réel peut varier selon le CPU)
- 1 × port RJ-45
- 3 × prises audio
Contrôleur E/S
- Puce de contrôleur E/S iTE
Surveillance matérielle
- Détection de tension
- Détection de température
- Détection de la vitesse du ventilateur
- Détection du débit de liquide de refroidissement
- Avertissement de panne de ventilateur
- Contrôle de la vitesse du ventilateur
BIOS
- 1 × flash 128 Mbit
- BIOS AMI UEFI (sous licence)
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fonctionnalités uniques
- Prise en charge de GIGABYTE Control Center (GCC)
- Prise en charge de Q-Flash
- Prise en charge de Q-Flash Plus
- Prise en charge de Smart Backup
Logiciels fournis
- Norton Internet Security (version OEM)
- Logiciel de gestion de la bande passante LAN
Prise en charge du système d'exploitation
- Windows 11 64 bits
- Windows 10 64 bits
Facteur de forme
- Facteur de forme ATX
- Dimensions : 30,5 cm × 24,4 cm
