Carte mère Gigabyte B650M AORUS ELITE AMD AM5, Micro-ATX, 4x slots DDR5, 2x M.2, panneau E/S intégré, LAN 2,5 GbE, 1x DisplayPort / 1x port HDMI

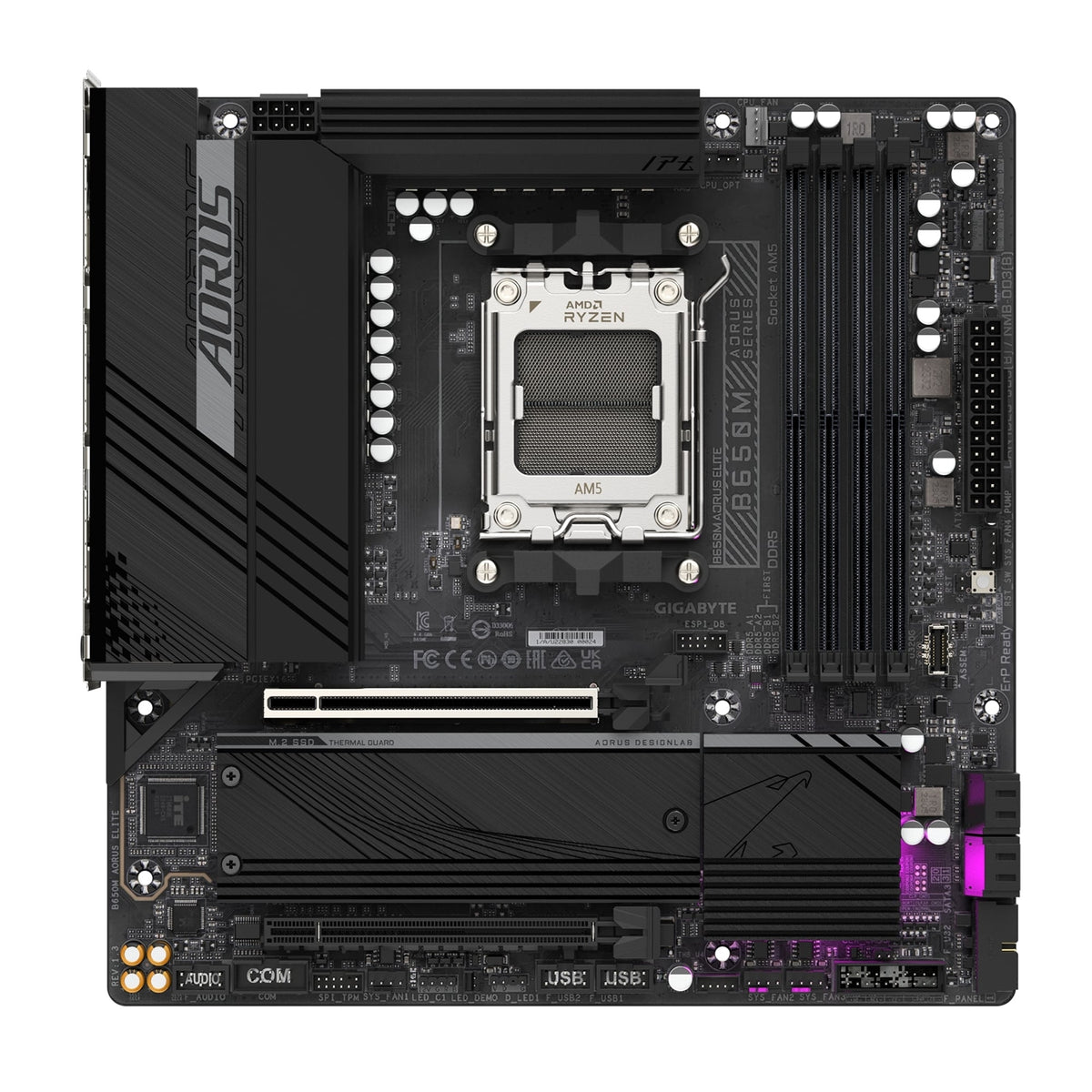

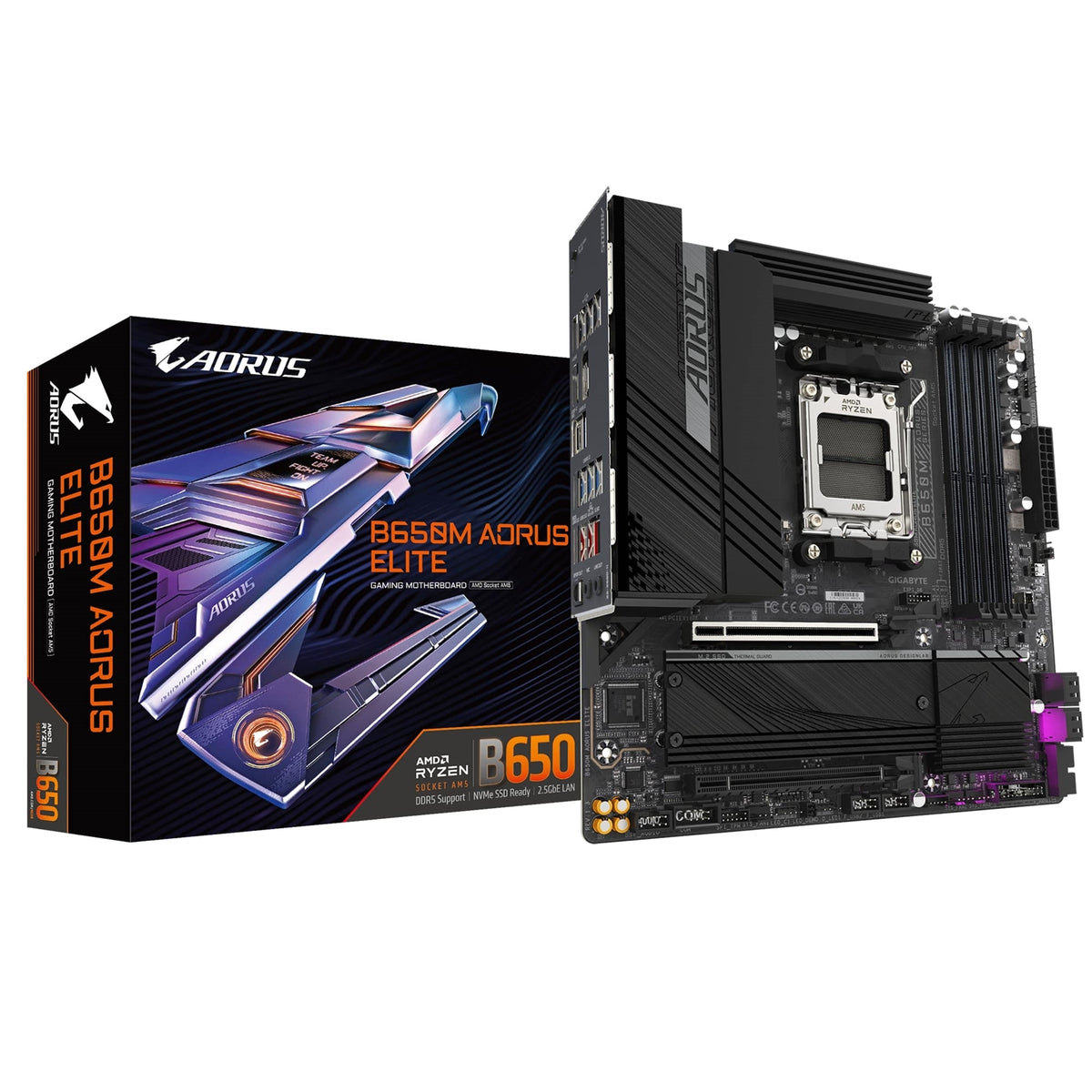

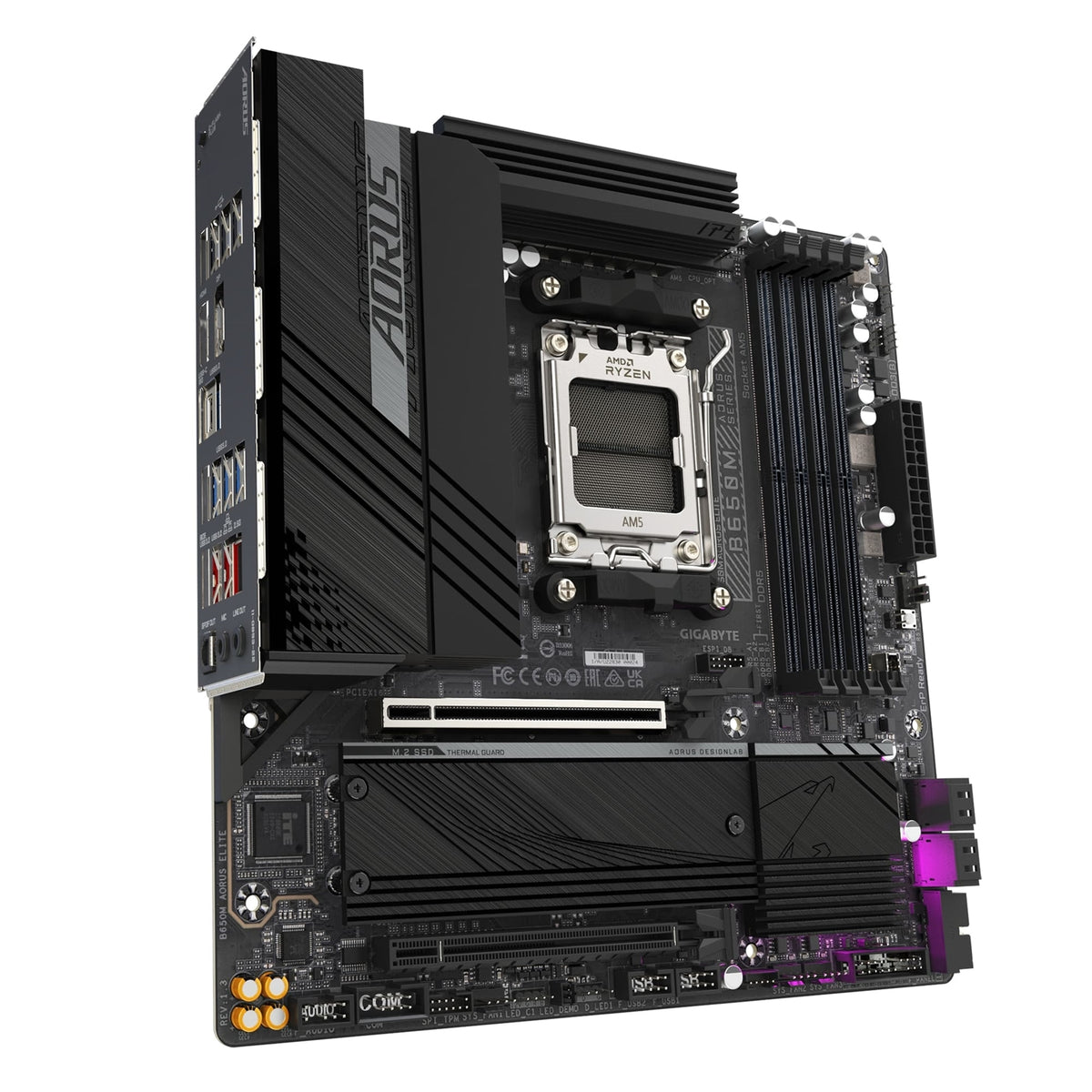

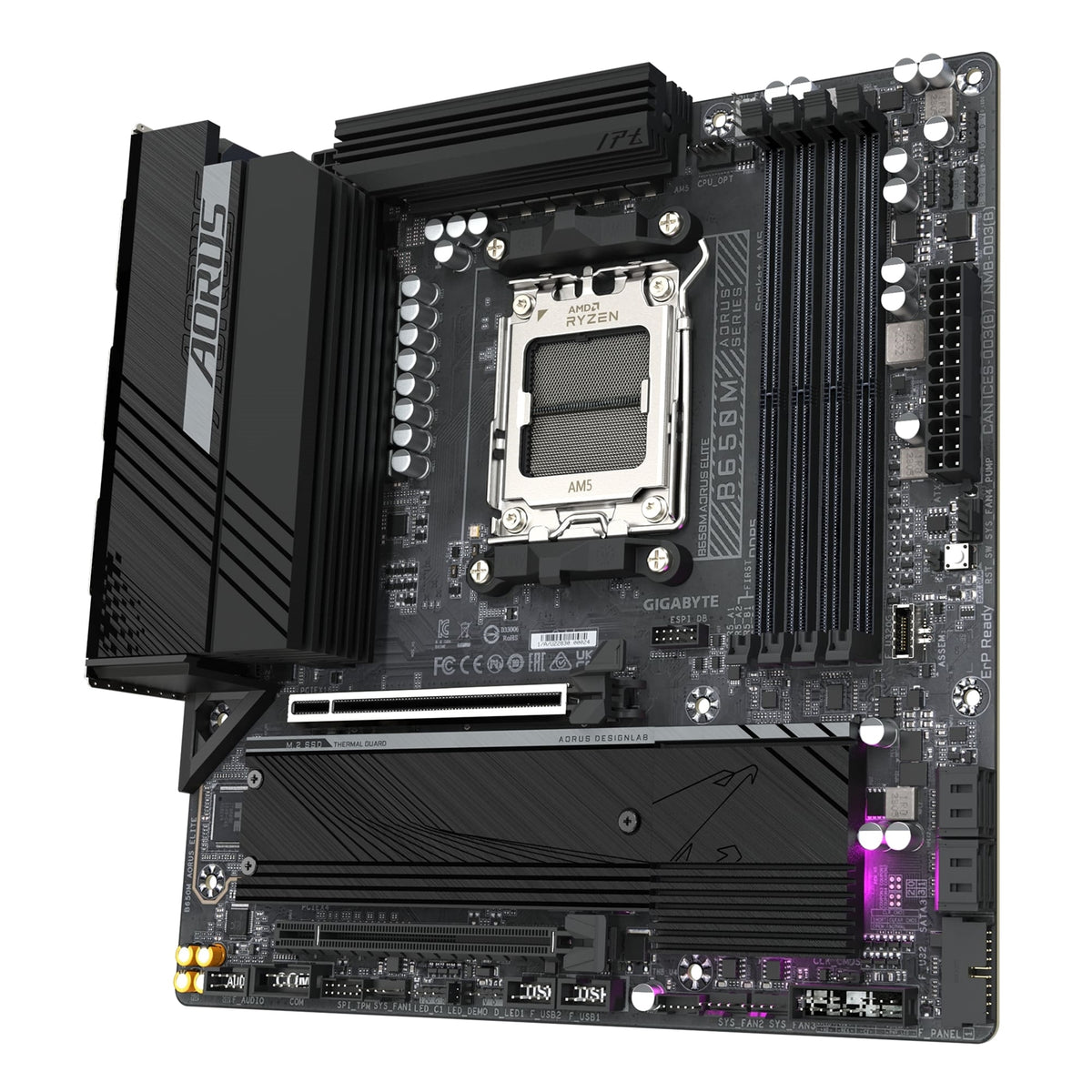

Carte mère B650M AORUS ELITE (AMD B650, AM5, microATX)

La B650M AORUS ELITE est conçue pour les plateformes AMD Socket AM5, supportant les derniers processeurs de bureau AMD Ryzen™ avec une alimentation avancée, un stockage rapide et une connectivité étendue dans un format microATX compact.

Caractéristiques principales

Compatibilité AMD Socket AM5

• Supporte les processeurs AMD Ryzen™ série 9000
• Supporte les processeurs AMD Ryzen™ série 8000
• Supporte les processeurs AMD Ryzen™ série 7000

Performances inégalées

• Solution VRM numérique à 12+2+2 phases jumelles

Mémoire DDR5 haute vitesse

• Architecture DDR5 double canal
• 4 emplacements DIMM supportant jusqu'à 256 Go (64 Go par DIMM)
• Supporte DDR5 8000(OC)/7800(OC)/7600(OC)/7200(OC)/7000(OC)/6800(OC)/6666(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400 MT/s
• Supporte les modules de mémoire non-ECC un-buffered DIMM 1Rx8/2Rx8/1Rx16
• Supporte les modules de mémoire AMD EXPO™ et Intel® XMP

(Le support de la mémoire dépend du processeur et de la configuration. Voir la liste de support de la mémoire du fabricant pour plus de détails.)

Stockage M.2 ultra-rapide

• 1 connecteur PCIe 5.0 x4 M.2
• 1 connecteur PCIe 4.0 x4 M.2

Conception thermique avancée

• Conception thermique axée sur le VRM
• M.2 Thermal Guard pour aider à maintenir les performances des SSD M.2 25110

Conception EZ-Latch

• Emplacement PCIe x16 avec déverrouillage rapide
• Connecteurs M.2 sans vis

Mise en réseau rapide

• LAN Realtek® 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)

Connectivité étendue

• Sorties d'affichage : HDMI, DisplayPort
• USB-C® avant 20Gb/s (USB 3.2 Gen 2x2 via l'en-tête interne)
• USB-C® arrière 10Gb/s (USB 3.2 Gen 2)

Smart Fan 6

• Plusieurs capteurs de température
• En-têtes de ventilateur hybrides avec fonction FAN STOP

Q-Flash Plus

• Mettre à jour le BIOS sans installer le CPU, la mémoire ou la carte graphique

Spécifications

Prise en charge du CPU

Chipset

Mémoire

(La configuration du CPU et de la mémoire peut affecter les types, les vitesses et le nombre de modules supportés.)

BIOS

Graphiques (intégrés, dépend du CPU)

(Les capacités graphiques varient selon le CPU.)

Audio

Les fonctions des prises audio peuvent être réaffectées via le logiciel audio. Configurez l'audio 7.1 canaux dans le logiciel.

LAN

LAN sans fil

Slots d'extension

L'emplacement PCIEX16 ne peut prendre en charge qu'une carte graphique ou un SSD NVMe. Installez une seule carte graphique dans le PCIEX16.

Stockage

Support M2A_CPU : - Ryzen™ 7000 / 9000 : PCIe 5.0 x4/x2
- Ryzen™ 8000 Phoenix 1 : PCIe 4.0 x4/x2
- Ryzen™ 8000 Phoenix 2 : PCIe 4.0 x4/x2

Support M2B_CPU : - Ryzen™ 7000 / 9000 : PCIe 4.0 x4/x2
- Ryzen™ 8000 Phoenix 1 : PCIe 4.0 x4/x2
- Ryzen™ 8000 Phoenix 2 : PCIe 4.0 x2

RAID

Ports USB

Depuis le CPU - Arrière :
- 1 x USB Type-C® (USB 3.2 Gen 2)
- 2 x USB 3.2 Gen 2 Type-A (rouge)

Depuis le CPU + Hub USB 2.0 - Arrière :
- 4 x USB 2.0/1.1

Depuis le Chipset - Interne :
- 1 x en-tête USB Type-C® (USB 3.2 Gen 2x2)
- 3 x USB 3.2 Gen 1 (1 arrière, 2 internes via en-tête)
- 4 x USB 2.0/1.1 (via en-têtes internes)

Depuis le Chipset + Hub USB 3.2 Gen 1 - Arrière :
- 4 x USB 3.2 Gen 1

Connecteurs et en-têtes internes

• 1 connecteur d'alimentation principal ATX 24 broches
• 1 connecteur d'alimentation ATX 12V 8 broches
• 1 en-tête de ventilateur CPU
• 1 en-tête de ventilateur CPU/pompe de refroidissement liquide
• 3 en-têtes de ventilateur système
• 1 en-tête de ventilateur système/pompe de refroidissement liquide
• 2 en-têtes de bande LED adressables
• 2 en-têtes de bande LED RGB
• 1 en-tête de bande LED de refroidisseur CPU/bande LED RGB
• 2 connecteurs M.2 Socket 3
• 4 connecteurs SATA 6Gb/s
• 1 en-tête de panneau avant
• 1 en-tête audio de panneau avant
• 1 en-tête USB Type-C® (USB 3.2 Gen 2x2)
• 1 en-tête USB 3.2 Gen 1
• 2 en-têtes USB 2.0/1.1
• 1 en-tête de port série
• 1 connecteur de carte additionnelle THB_U4
• 1 en-tête Trusted Platform Module (GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 uniquement)
• 1 bouton de réinitialisation
• 1 cavalier de réinitialisation
• 1 cavalier Clear CMOS

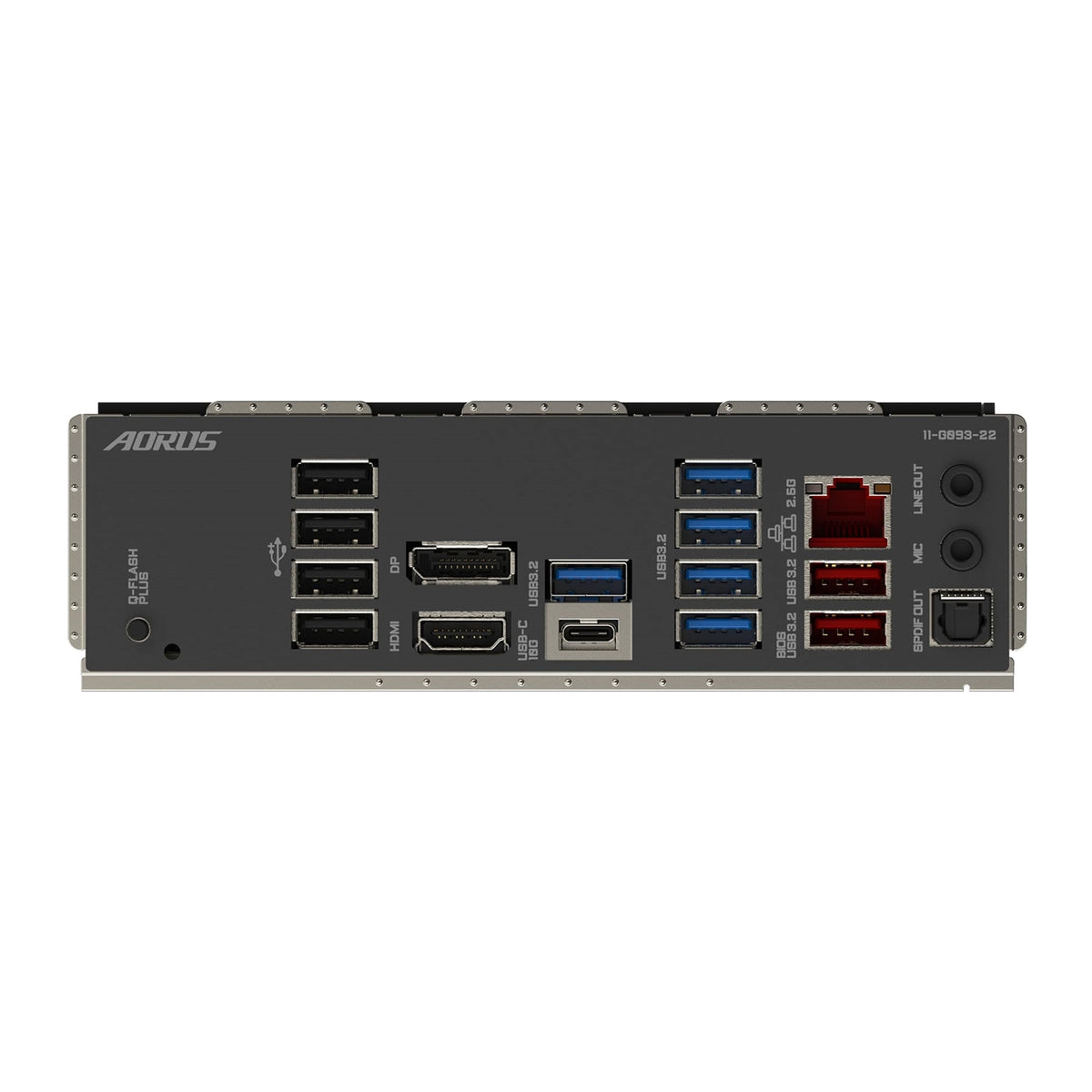

Panneau arrière E/S

• 1 bouton Q-Flash Plus
• 1 DisplayPort
• 1 port HDMI
• 1 USB Type-C® (USB 3.2 Gen 2)
• 2 USB 3.2 Gen 2 Type-A (rouge)
• 5 ports USB 3.2 Gen 1
• 4 ports USB 2.0/1.1
• 1 port LAN RJ-45
• 1 connecteur de sortie S/PDIF optique
• 2 prises audio

Facteur de forme

Prise en charge du système d'exploitation
