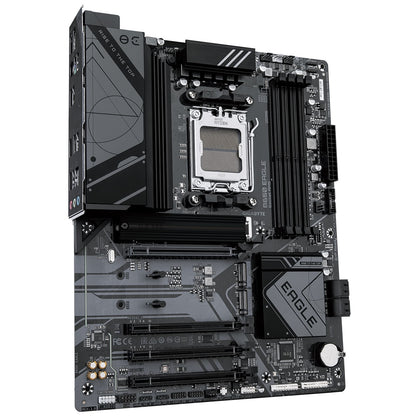

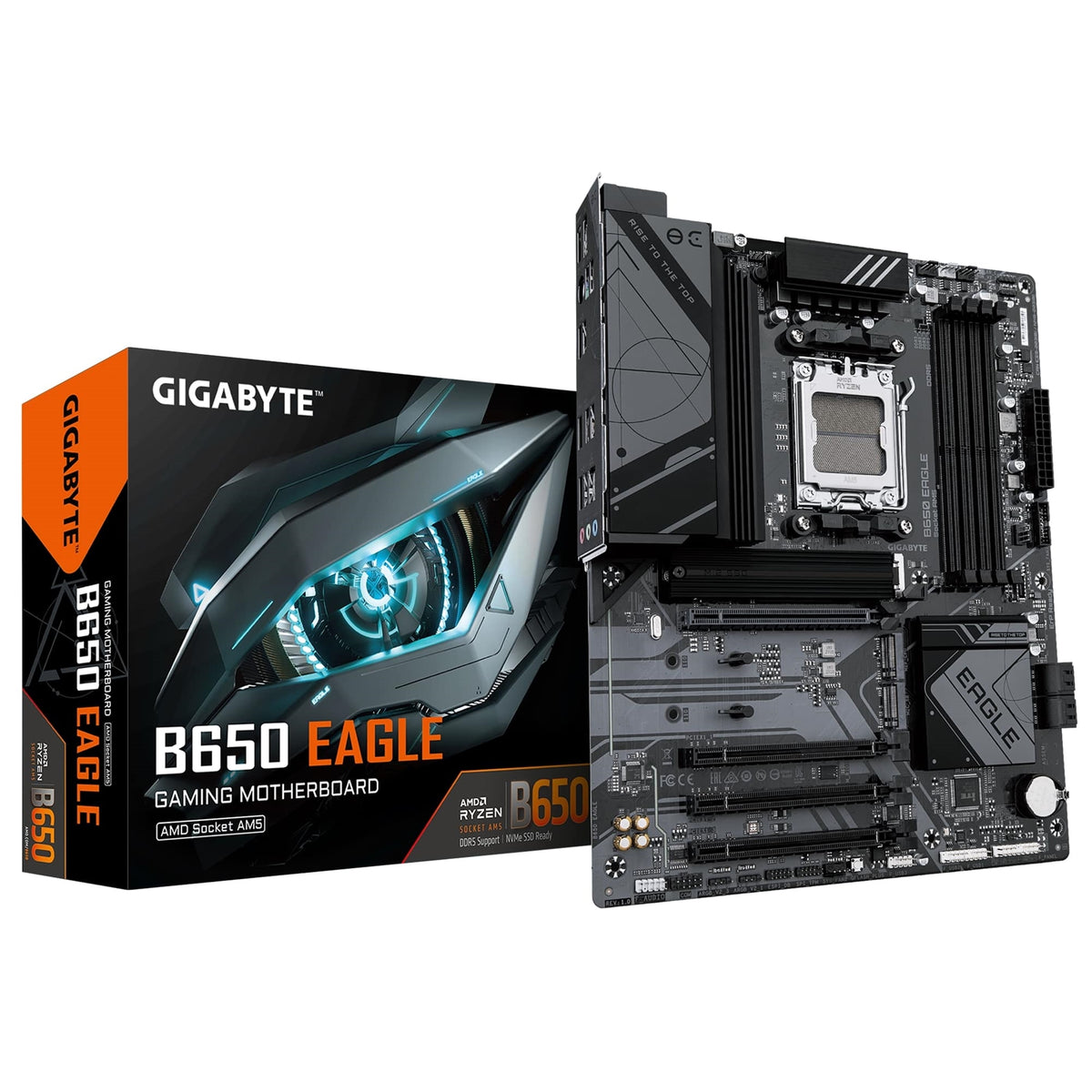

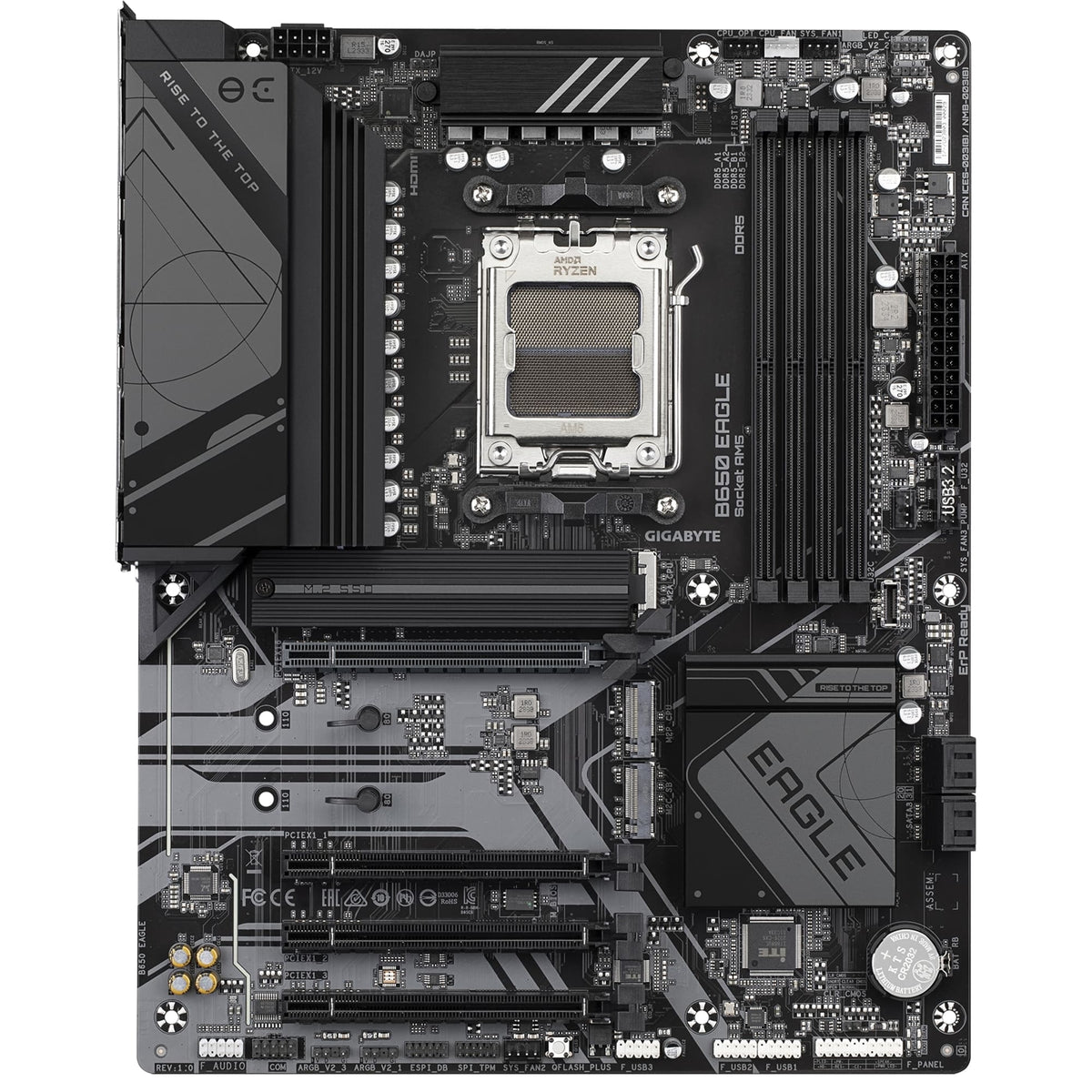

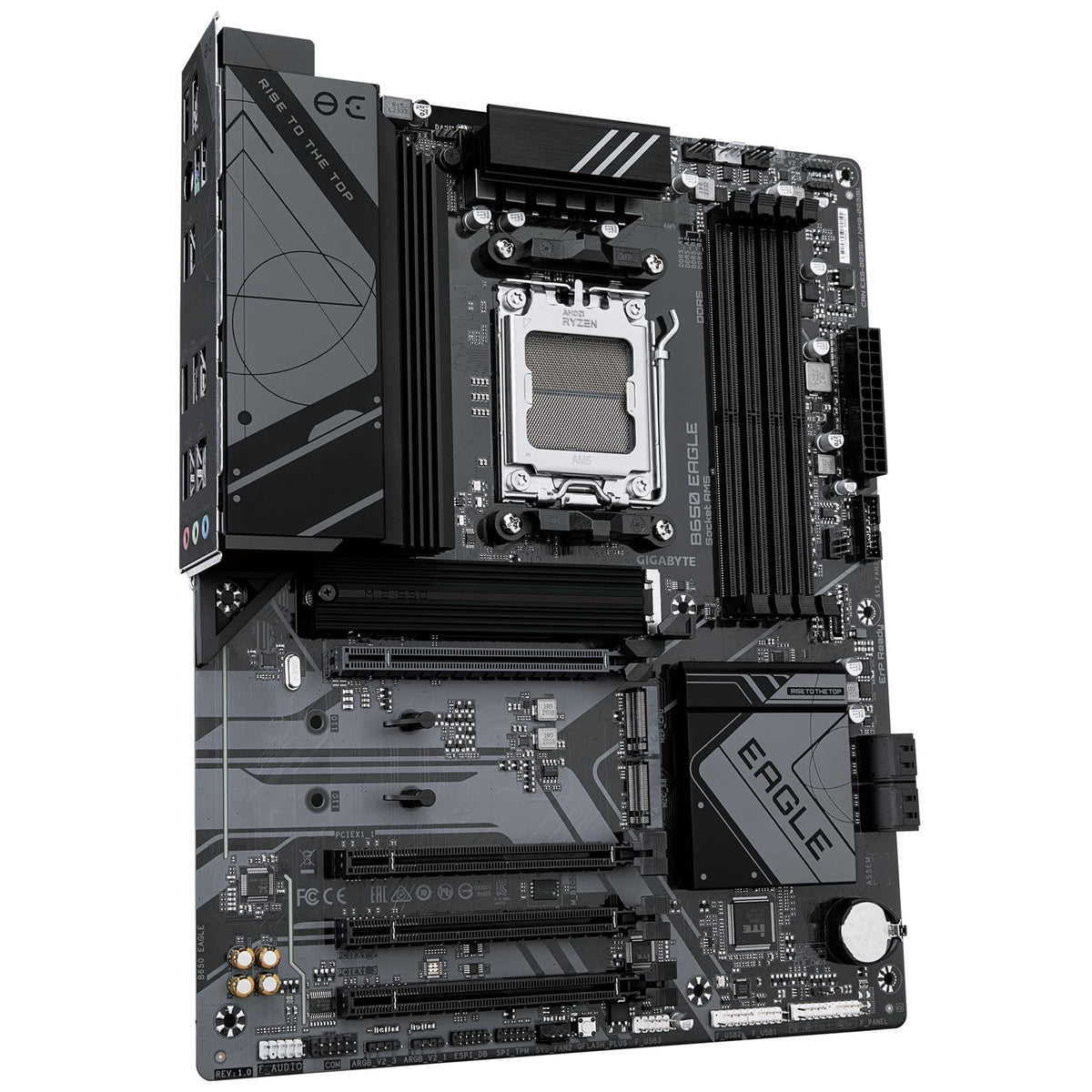

Carte mère GIGABYTE B650 EAGLE (AMD Socket AM5)
La carte mère GIGABYTE B650 EAGLE offre une plateforme solide pour les processeurs AMD Ryzen des séries 7000, 8000 et 9000, combinant une alimentation robuste, des solutions thermiques avancées, un stockage haute vitesse et une connectivité flexible dans un design ATX durable.
Caractéristiques principales
Prise en charge de la plateforme AMD AM5
- Socket : AMD Socket AM5
- Prise en charge du CPU : Processeurs AMD Ryzen des séries 7000 / Ryzen 8000 / Ryzen 9000
Alimentation et performances
- Solution VRM numérique à 12+2+2 phases pour une alimentation stable et efficace
- Conception VRM numérique utilisant des composants de haute qualité
- Construction GIGABYTE Ultra Durable pour des performances fiables et durables
Performances de la mémoire
- DDR5 double canal
- 4 x sockets DIMM DDR5 SMD, jusqu'à 256 Go (64 Go par DIMM)
- Prend en charge la DDR5 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400 MT/s
- Prend en charge les modules DIMM non-ECC non-buffered 1Rx8/2Rx8/1Rx16
- Prise en charge des profils de mémoire AMD EXPO™ et Intel XMP
- Overclocking DDR5 EXPO & XMP jusqu'à 7600 et au-delà (plateforme testée et prouvée par GIGABYTE)
Stockage et extension
- Stockage SuperSpeed :
- 1 x connecteur PCIe 5.0 M.2
- 2 x connecteurs PCIe 4.0 M.2
- Slots PCIe :
- 1 x slot PCIe x16 (depuis le CPU)
- 1 x slot physique PCIe x16 (mode x1, PCIe 3.0 depuis le chipset)
- Conception matérielle PCIe 4.0 prête pour les périphériques PCIe 4.0 x16 et PCIe 4.0 M.2
- Prise en charge RAID : RAID 0, 1, 10 pour les périphériques de stockage NVMe et SATA
Conception thermique avancée
- Dissipateur thermique MOSFET entièrement couvert
- M.2 Thermal Guard pour des performances et une stabilité améliorées des SSD M.2 25110
- Conçu pour assurer la stabilité de l'alimentation VRM et des performances SSD soutenues
Réseau et connectivité
- Réseaux rapides : LAN Realtek GbE (1 Gbit/s/100 Mbit/s/10 Mbit/s)
- Gestion de la bande passante pour aider à réduire la latence et à maintenir des temps de ping faibles dans les environnements LAN occupés
- Connectivité étendue :
- Sorties DisplayPort et HDMI
- USB arrière 10 Gbit/s (USB 3.2 Gen 2)
- USB Type-C à l'arrière et via un connecteur interne
Audio
- CODEC audio haute définition Realtek
- Prise en charge audio 2/4/5.1/7.1 canaux
- Condensateurs audio haut de gamme pour un son haute résolution et haute fidélité
- Conception Audio Noise Guard pour isoler les composants audio sensibles du bruit au niveau du circuit imprimé
Refroidissement et contrôle des ventilateurs – Smart Fan 6
- Prend en charge les ventilateurs et pompes PWM/DC avec contrôle personnalisable
- Prise en charge du courant élevé : Chaque en-tête de ventilateur prend en charge jusqu'à 24 W (12 V x 2 A) avec protection contre les surintensités
- Contrôle de précision : Plusieurs points de contrôle de température et de vitesse de ventilateur pour des courbes de ventilateur précises
- Mode double courbe :
- Mode pente – courbe de vitesse de ventilateur linéaire
- Mode escalier – vitesse de ventilateur constante dans les intervalles de température définis
- Arrêt du ventilateur : Les ventilateurs peuvent s'arrêter complètement en dessous des seuils de température définis par l'utilisateur
Améliorations de l'interface utilisateur Smart Fan 6 du BIOS :
- Contrôle amélioré de la courbe du ventilateur avec plus de points (de 5 à 7) et un graphique de vitesse du ventilateur plus grand
- Mode graphique double pente/escalier
- Saisie manuelle pour un réglage avancé de la vitesse du ventilateur
- EZ Tuning : définissez 4 points simples de température/vitesse du ventilateur pour générer automatiquement une courbe
- Enregistrement du profil de courbe du ventilateur dans la ROM du BIOS, conservé après les mises à jour du BIOS
Installation facile et conception conviviale
EZ-Latch
- Slot PCIe x16 avec conception à dégagement rapide
- Déverrouillez facilement le loquet PCIe pour retirer les cartes graphiques sans effort
Q-Flash Plus
- Mettez à jour le BIOS sans CPU, mémoire ou carte graphique installée
Étapes de Q-Flash Plus :
1. Branchez les câbles d'alimentation 24 broches et 8 broches à la carte mère.
2. Téléchargez le fichier BIOS de la carte mère, renommez-le en "gigabyte.bin", enregistrez-le sur une clé USB formatée en FAT32 et insérez-le dans le port USB Q-FLASH PLUS.
3. Appuyez sur le bouton Q-FLASH PLUS pour démarrer la mise à jour automatique du BIOS.
Logiciels et gestion
- Prise en charge de GIGABYTE Control Center (GCC)
- Prise en charge de Q-Flash et Q-Flash Plus
- Logiciels inclus : Norton Internet Security (version OEM), logiciel de gestion de la bande passante LAN
Spécifications
Général
| Catégorie | Détails |
|---|---|
| Facteur de forme | ATX, 30,5 cm x 24,4 cm |
| Chipset | AMD B650 |
CPU
| Spécification | Détails |
|---|---|
| Socket | AMD Socket AM5 |
| CPU pris en charge | AMD Ryzen 7000 / Ryzen 8000 / Ryzen 9000 Series |
Mémoire
| Spécification | Détails |
|---|---|
| Type de mémoire | DDR5 |
| Slots DIMM | 4 x sockets DIMM DDR5 |
| Capacité maximale | Jusqu'à 256 Go (64 Go par DIMM) |
| Architecture | Double canal |
| Vitesses prises en charge | 7600(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5600(OC)/5200/4800/4400 MT/s |
| Prise en charge des modules | Non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 |
| Prise en charge des profils | AMD EXPO™, XMP |
Graphiques intégrés
| Sortie | Résolution maximale |
|---|---|
| DisplayPort | 3840 x 2160 @ 144 Hz |
| HDMI | 4096 x 2160 @ 60 Hz |
Audio
| Spécification | Détails |
|---|---|
| Codec | Codec audio Realtek |
| Canaux | Audio HD 2/4/5.1/7.1 canaux |
LAN
| Spécification | Détails |
|---|---|
| Contrôleur | Puce LAN Realtek GbE |
| Vitesse | 1 Gbit/s / 100 Mbit/s / 10 Mbit/s |
Slots d'extension
| Slot | Source | Mode / Prise en charge |
|---|---|---|
| 1 x PCIEX16 | CPU | Ryzen 7000 : PCIe 4.0 x16 Ryzen 8000 Phoenix 1 : PCIe 4.0 x8 Ryzen 8000 Phoenix 2 : PCIe 4.0 x4 |
| 1 x PCIEX1_3 (slot x16) | Chipset | PCIe 3.0, fonctionne en x1 |
Stockage
| Connecteur | Source | Facteur de forme / Interface | Prise en charge du CPU |
|---|---|---|---|
| 1 x M2A_CPU | CPU | Socket 3, M key, SSDs 25110/22110/2580/2280 | Ryzen 7000 : PCIe 5.0 x4/x2 Ryzen 8000 Phoenix 1 : PCIe 4.0 x4/x2 Ryzen 8000 Phoenix 2 : PCIe 4.0 x4/x2 |
| 1 x M2P_CPU | CPU | Socket 3, M key, SSDs 22110/2280 | Ryzen 7000 : PCIe 4.0 x2 Ryzen 8000 Phoenix 1 : PCIe 4.0 x2 Ryzen 8000 Phoenix 2 : PCIe 4.0 x2 |
| 1 x M2C_SB | Chipset | Socket 3, M key, 22110/2280, PCIe 4.0 x4/x2 | — |
| 4 x SATA 6 Gbit/s | Chipset | SATA 6 Gbit/s | — |
Prise en charge RAID :
- SSD NVMe : RAID 0, 1, 10
- Disques SATA : RAID 0, 1, 10
USB
CPU :
- 2 x USB 3.2 Gen 2 Type-A (rouge, panneau arrière)
- 1 x USB Type-C (panneau arrière) avec prise en charge USB 3.2 Gen 1
CPU + hub USB 2.0 : - 4 x ports USB 2.0/1.1 sur le panneau arrière
Chipset :
- 2 x ports USB 3.2 Gen 1 via l'en-tête interne
- 1 x USB Type-C avec prise en charge USB 3.2 Gen 1 via l'en-tête interne
- 4 x ports USB 2.0/1.1 (2 sur le panneau arrière, 2 via l'en-tête interne)
Chipset + hub USB 2.0 : - 4 x ports USB 2.0/1.1 via les en-têtes internes
Connecteurs d'E/S internes
- 1 x connecteur d'alimentation principal ATX 24 broches
- 1 x connecteur d'alimentation ATX 12V 8 broches
- 1 x en-tête de ventilateur CPU
- 1 x en-tête de ventilateur/pompe de refroidissement liquide CPU
- 2 x en-têtes de ventilateur système
- 1 x en-tête de ventilateur/pompe de refroidissement liquide système
- 3 x en-têtes de bande LED RVB adressables Gen2
- 1 x en-tête de bande LED RVB
- 3 x connecteurs M.2 Socket 3
- 4 x connecteurs SATA 6 Gbit/s
- 1 x en-tête du panneau avant
- 1 x en-tête audio du panneau avant
- 1 x en-tête USB Type-C (USB 3.2 Gen 1)
- 1 x en-tête USB 3.2 Gen 1
- 3 x en-têtes USB 2.0/1.1
- 1 x en-tête de module de plateforme sécurisée (pour GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
- 1 x bouton Q-Flash Plus
- 1 x en-tête de port série
- 1 x cavalier Clear CMOS

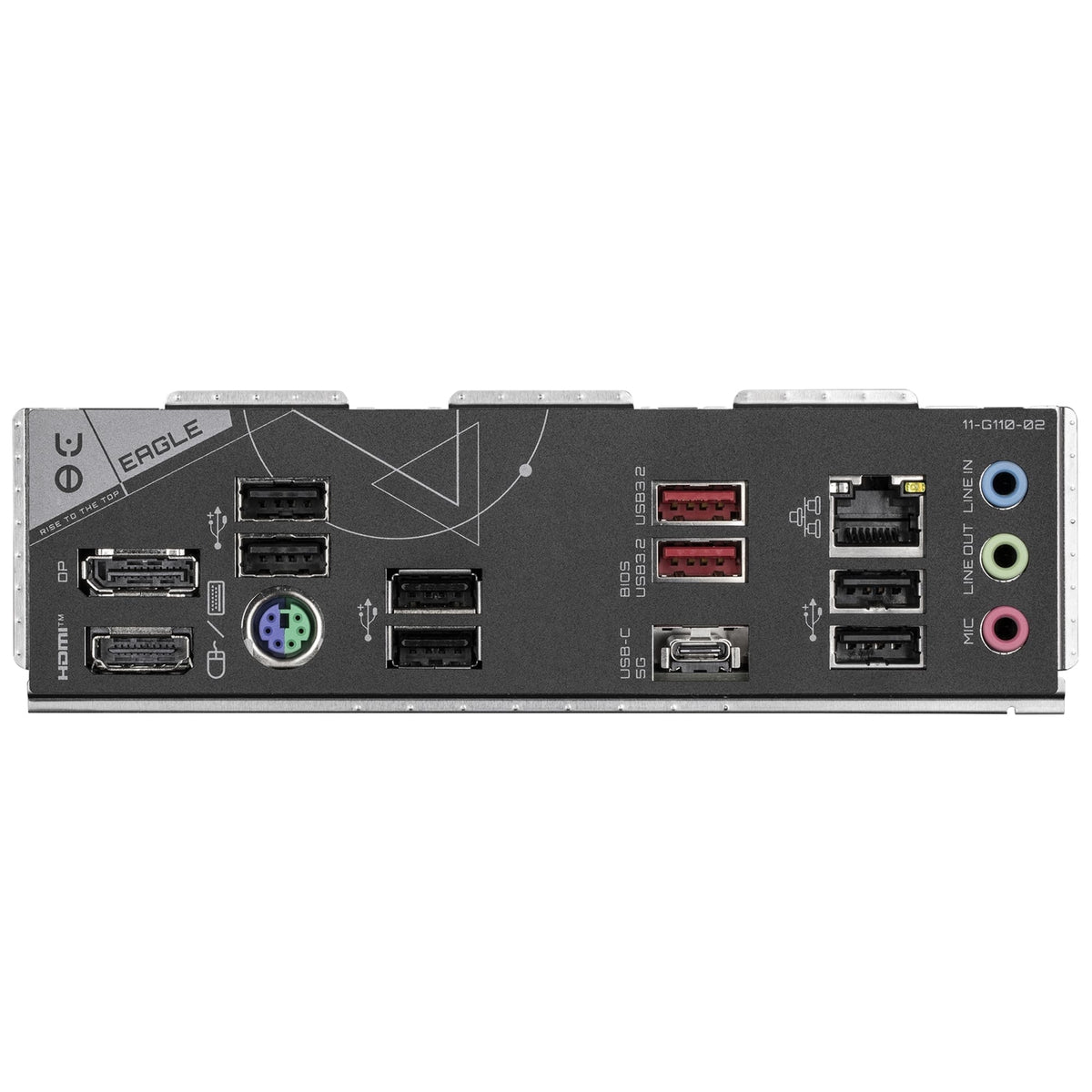

Connecteurs du panneau arrière
- 1 x DisplayPort
- 1 x port HDMI
- 1 x port combo clavier/souris PS/2
- 1 x USB Type-C (USB 3.2 Gen 1)
- 2 x USB 3.2 Gen 2 Type-A (rouge)
- 6 x ports USB 2.0/1.1
- 1 x port LAN RJ-45
- 3 x prises audio
Contrôleur et surveillance des E/S
| Catégorie | Détails |
|---|---|
| Contrôleur d'E/S | Puce contrôleur d'E/S iTE |
| Surveillance | Tension, température, vitesse du ventilateur, débit du refroidissement liquide |
| Alertes et contrôle | Avertissement de panne de ventilateur, contrôle de la vitesse du ventilateur |
BIOS
- 1 x flash 256 Mbit
- BIOS AMI UEFI (sous licence)
- Normes : PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Prise en charge du système d'exploitation
- Windows 11 64 bits
- Windows 10 64 bits
La GIGABYTE B650 EAGLE combine un matériel durable, une connectivité flexible, un contrôle de refroidissement avancé et des fonctionnalités de mise à jour du BIOS simples, ce qui en fait une base AM5 solide pour les systèmes AMD Ryzen modernes.
