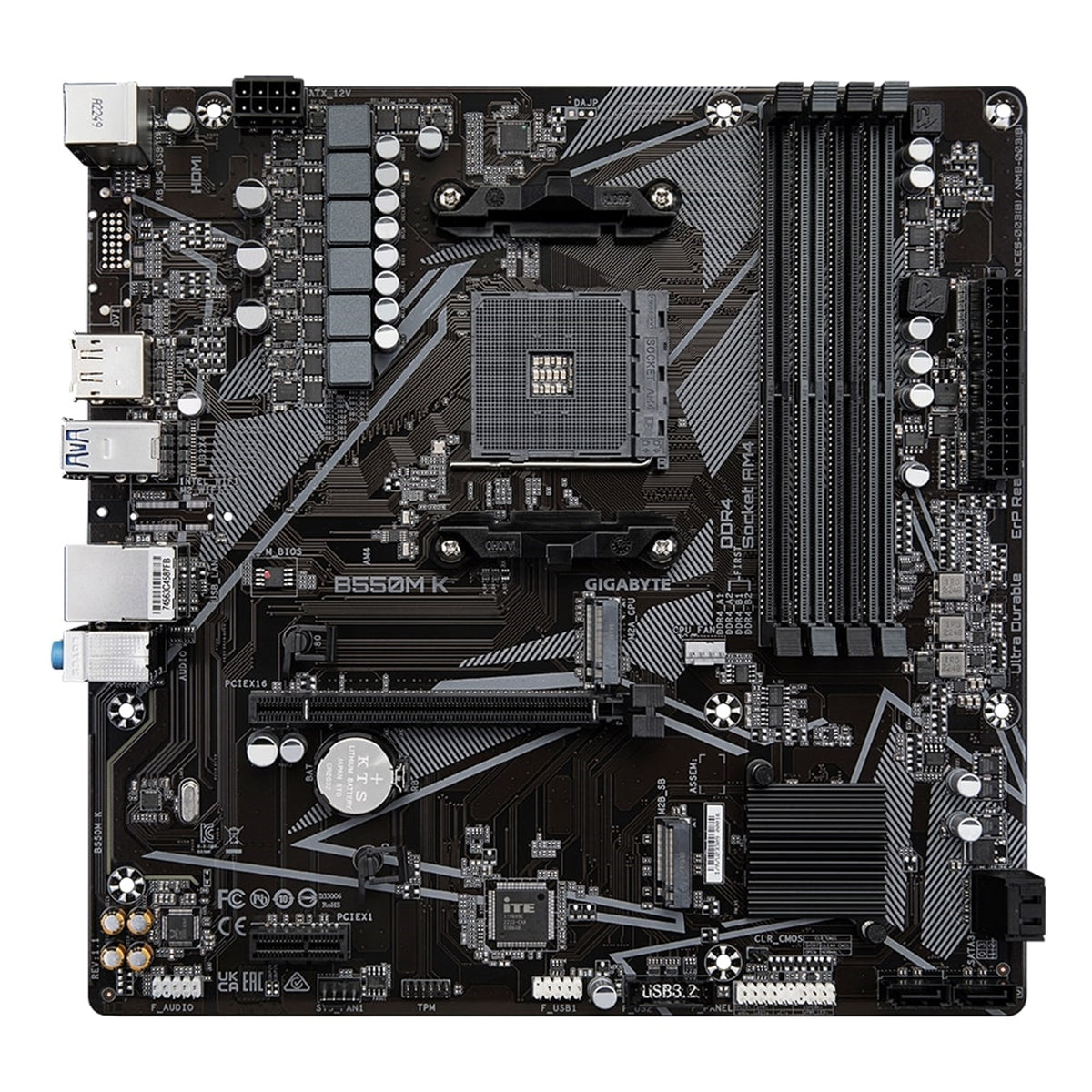

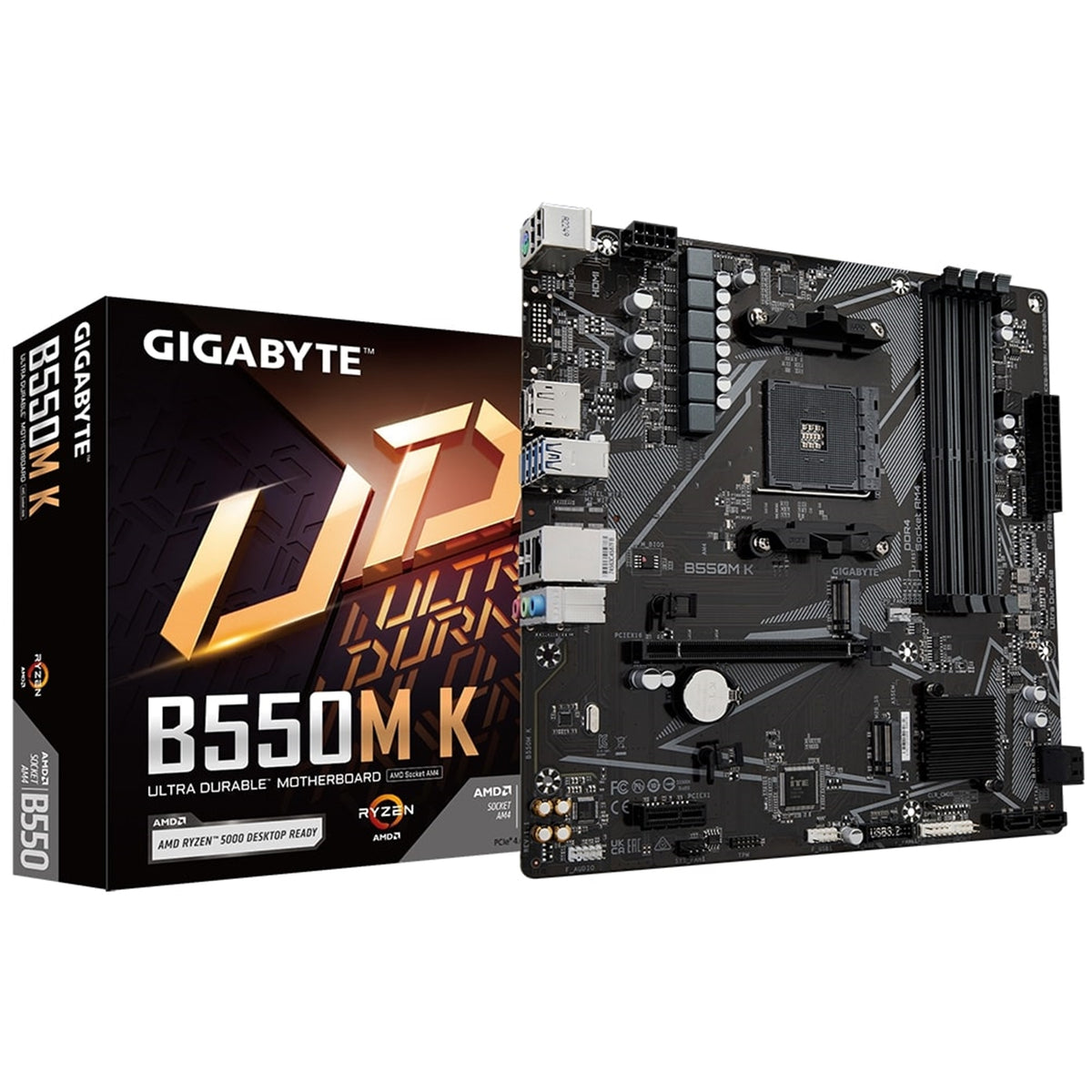

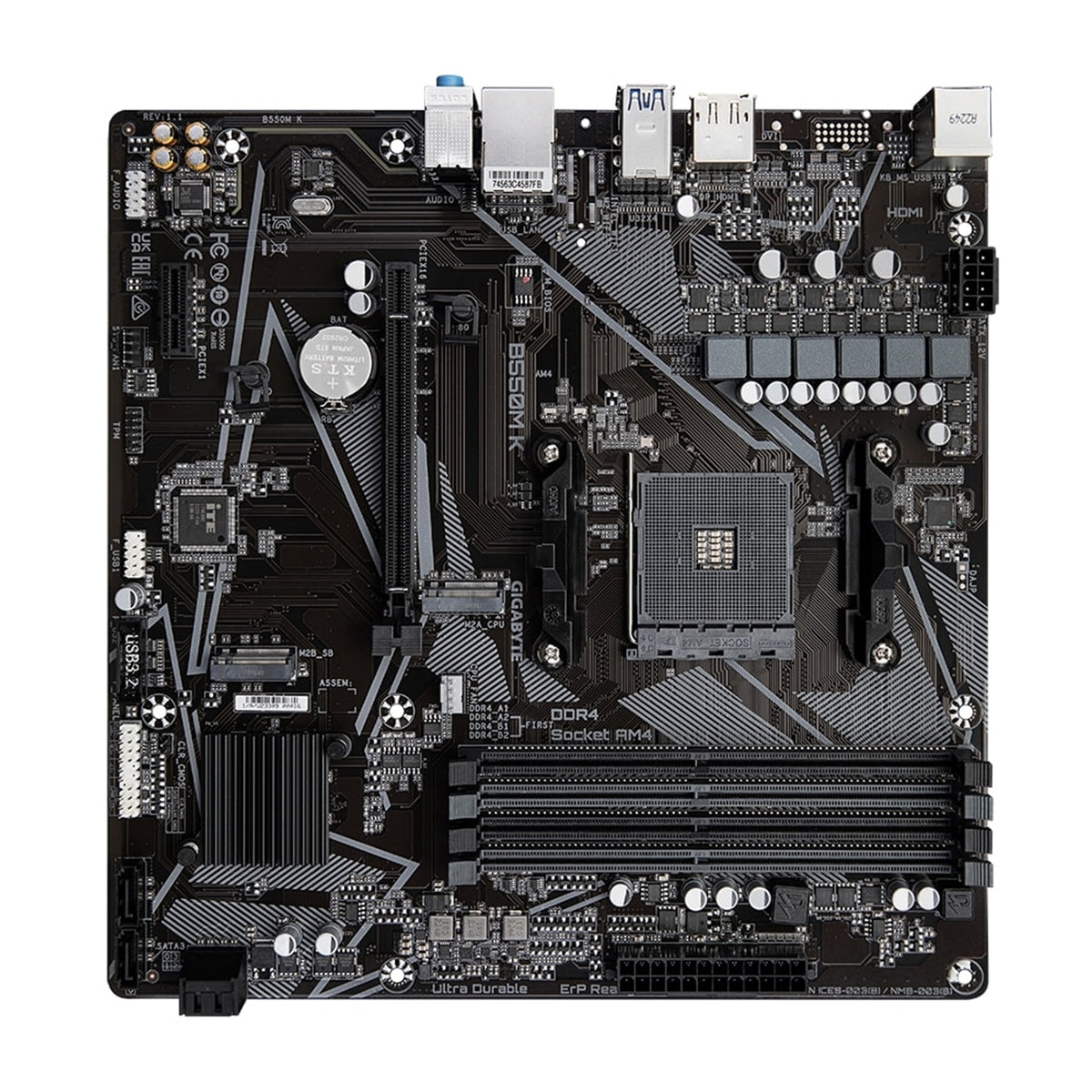

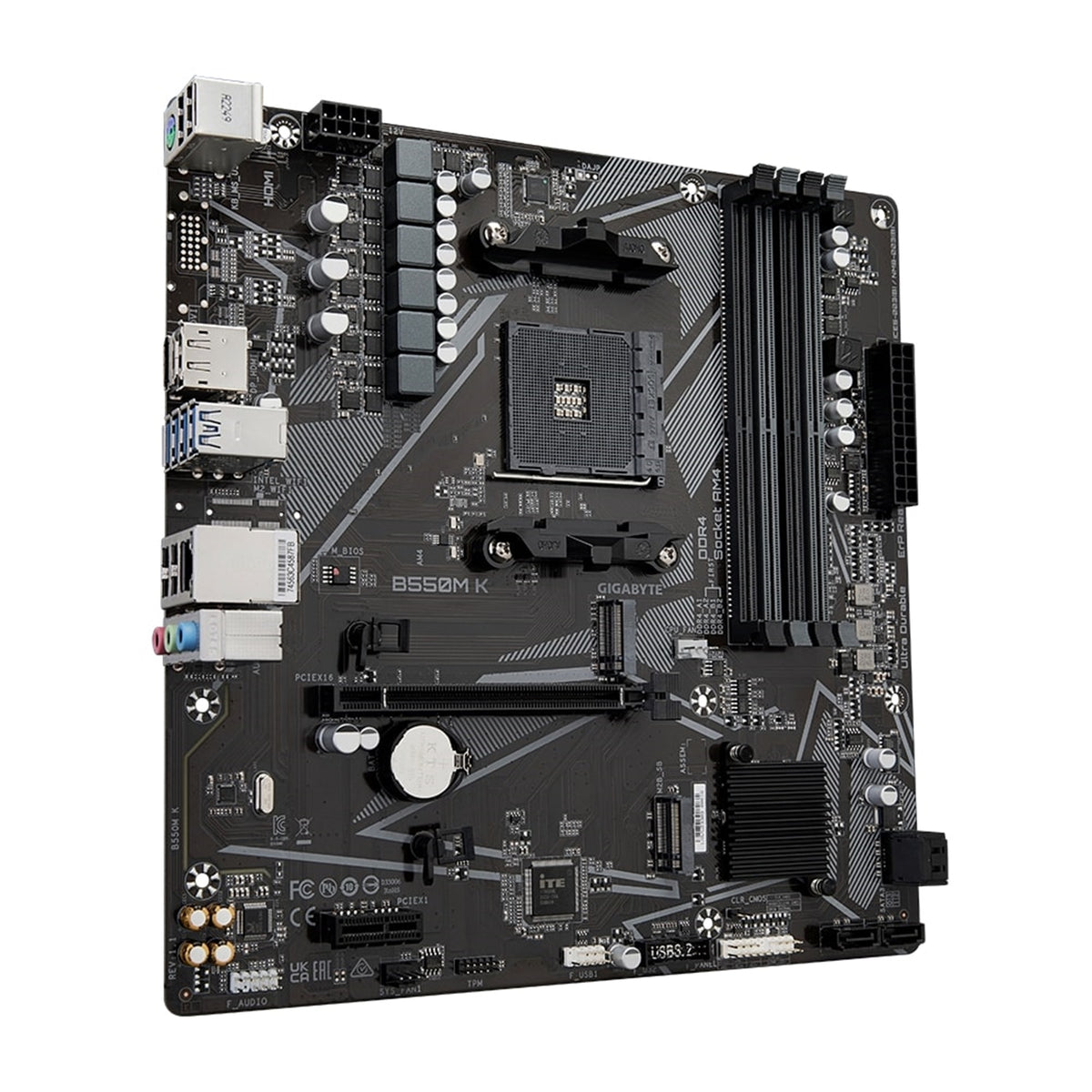

Carte mère Micro ATX GIGABYTE B550M K (rev. 1.1)
La GIGABYTE B550M K (rev. 1.1) est une carte mère Micro ATX conçue pour les processeurs AMD Ryzen, combinant des performances PCIe 4.0 haute vitesse, une double connectivité M.2 ultra-rapide, un audio amélioré et des fonctionnalités de protection matérielle durables.
Caractéristiques principales
- Prise en charge du processeur
- AMD Socket AM4
-
Prend en charge :
- Série AMD Ryzen 5000
- Série AMD Ryzen 5000 G
- Série AMD Ryzen 4000 G
- Processeurs AMD Ryzen 3000 et Ryzen 3000 G
-
Mémoire
- DDR4 ECC / Non-ECC sans tampon à double canal
-
4 emplacements DIMM, jusqu'à 128 Go au total
-
Graphiques et extension
- Emplacement x16 Ultra Durable PCIe 4.0 Ready
-
DisplayPort et HDMI arrière pour la prise en charge de plusieurs écrans
-
Stockage
-
Deux connecteurs M.2 NVMe PCIe 4.0/3.0 ultra-rapides
-
Réseau
-
Realtek GbE LAN avec gestion de la bande passante
-
Audio
- Condensateurs audio de haute qualité
-
Conception Audio Noise Guard pour une clarté audio améliorée
-
Refroidissement et contrôle
- Smart Fan 5 avec plusieurs capteurs de température
-
Connecteurs de ventilateur hybrides avec FAN STOP pour le silence du ventilateur
-
Fiabilité et protection
- Conception de résistances anti-soufre
- Protection contre les surtensions et les décharges électrostatiques (ESD)
- PCB en fibre de verre pour la protection contre l'humidité
- MOSFETs à faible RDS(on) pour une chaleur réduite et une efficacité énergétique
- Connecteurs d'alimentation à broches solides
- Support à double verrouillage breveté GIGABYTE
Performances
Emplacement M.2 PCIe 4.0
- Emplacement M.2 PCIe 4.0 x4 avec une impédance plus faible pour des performances SSD haute vitesse.
Emplacement PCIe 4.0
- Emplacement PCIe 4.0 x16 avec une bande passante plus rapide et une impédance plus faible pour les cartes graphiques discrètes et les cartes additionnelles.
Connectivité
Double connecteurs M.2 NVMe PCIe 4.0/3.0
- Connecteurs M.2 NVMe PCIe 4.0/3.0 x4 et PCIe 3.0 x2.
- Prend en charge la connectivité en mode NVMe ou SATA pour les périphériques SSD M.2.
- Offre une vitesse de transfert de données allant jusqu'à 64 Gb/s.
- Prend en charge les modes RAID pour une solution de stockage haute vitesse idéale.
GbE LAN avec gestion de la bande passante
- Realtek GbE LAN avec application de gestion de la bande passante réseau.
- Aide à améliorer la latence du réseau et à maintenir des temps de ping faibles dans des environnements LAN encombrés.
HDMI 2.1 et DisplayPort
- HDMI 2.1 avec :
- Rétrocompatibilité avec HDMI 2.0 / 1.4
- Bande passante jusqu'à 48 Gb/s
- Prise en charge de 4K / 60P, rapport cinématique natif 21:9, Full HDR et HDCP 2.3
- Sortie DisplayPort pour une connectivité d'affichage haute résolution.
Protection ESD et Surtension
- Circuits intégrés avec une résistance ESD jusqu'à 3 fois supérieure à celle des circuits intégrés traditionnels.
- Les circuits intégrés anti-surtension spéciaux aident à protéger la carte mère et le PC contre les surtensions électriques.
Refroidissement – Smart Fan 5
Smart Fan 5 assure des performances stables avec un contrôle de refroidissement avancé :
- 5 capteurs de température
- 2 connecteurs de broches de ventilateur
- Tous les connecteurs de ventilateur mis à niveau vers des connecteurs de ventilateur hybrides
- Ventilateurs et capteurs interopérables
- Interface utilisateur intuitive pour le contrôle des ventilateurs
FAN STOP
- Fonction d'arrêt du ventilateur personnalisable :
- Attribuez à n'importe quel ventilateur de s'arrêter complètement en dessous d'un seuil de température choisi.
- Configurez quel ventilateur s'arrête, en fonction de quel capteur et à quelle température.
Connecteurs de broches de ventilateur hybrides
- Informations en temps réel sur le débit et la température de l'eau lors de l'utilisation d'un refroidissement pris en charge.
- Détecte automatiquement le ventilateur ou la pompe et prend en charge les modes PWM et Tension.
Nouveau logiciel Smart Fan 5
- Plusieurs modes, de Silencieux à Pleine vitesse.
- Configuration intuitive de la courbe du ventilateur avec contrôle de la vitesse déclenché par la température.
Audio
Condensateurs audio haut de gamme
- Condensateurs de haute qualité pour un son haute résolution et haute fidélité.
- Offre des effets sonores réalistes adaptés aux jeux et au multimédia.
Audio Noise Guard
- Isolation au niveau du PCB pour les composants audio analogiques.
- Aide à réduire les interférences sonores pour une sortie sonore plus claire.
Conception Ultra Durable
Support à double verrouillage breveté GIGABYTE
- Premier verrou : Inséré par le haut pour une meilleure rétention.
- Deuxième verrou : Soudé pour une liaison mécanique plus forte.
Connecteurs d'alimentation à broches solides
- Connecteur d'alimentation ATX 12V 8 broches plaqué solide.
- Conçu pour offrir une alimentation stable en cas de surcharge du processeur.
Avantages : - Plus grande surface de contact pour l'électricité - Plus de métal pour supporter une puissance et une chaleur plus élevées - Durabilité améliorée et durée de vie plus longue
Conception de résistances anti-soufre
- Les résistances avec conception anti-soufre aident à prévenir les défaillances causées par la sulfuration.
- Améliore la fiabilité à long terme dans les environnements difficiles.
Protection contre les surtensions
- Les circuits intégrés anti-surtension spéciaux protègent contre les pics électriques irréguliers.
Protection contre l'humidité – PCB en fibre de verre
- Le PCB en fibre de verre réduit l'espacement entre les fibres du tissage du PCB.
- Rend la pénétration de l'humidité plus difficile par rapport aux PCB traditionnels.
- Offre une protection améliorée contre les courts-circuits et les dysfonctionnements du système causés par l'humidité.
Protection contre les hautes températures – MOSFETs à faible RDS(on)
- Les MOSFETs à faible RDS(on) réduisent le gaspillage d'énergie dû à la chaleur résiduelle.
- Contribue aux économies d'énergie sans affecter les performances.
Spécifications
Processeur
| Élément | Détails |
|---|---|
| Socket | AMD Socket AM4 |
| Processeurs pris en charge | Série AMD Ryzen 5000 / Série Ryzen 5000 G / Série Ryzen 4000 G / Processeurs Ryzen 3000 et Ryzen 3000 G |
Chipset
| Élément | Détails |
|---|---|
| Chipset | AMD B550 |
Mémoire
| Élément | Détails |
|---|---|
| Emplacements | 4 sockets DDR4 DIMM |
| Capacité maximale | Jusqu'à 128 Go (32 Go par DIMM) |
| Vitesses prises en charge | DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz |
| Architecture | Double canal |
| Prise en charge ECC | DIMM sans tampon ECC 1Rx8/2Rx8 |
| Prise en charge Non-ECC | DIMM sans tampon Non-ECC 1Rx8/2Rx8/1Rx16 |
| XMP | Prise en charge des modules de mémoire Extreme Memory Profile (XMP) |
Graphiques intégrés
| Élément | Détails |
|---|---|
| GPU intégré | Processeur graphique intégré avec prise en charge AMD Radeon Graphics (dépend du processeur) |
| DisplayPort | 1 x DisplayPort, résolution max 5120x2880@60 Hz |
| HDMI | 1 port HDMI, résolution max 4096x2160@60 Hz |
Audio
| Élément | Détails |
|---|---|
| Codec | CODEC audio Realtek |
| Canaux audio | Audio haute définition, 2/4/5.1/7.1 canaux |
LAN
| Élément | Détails |
|---|---|
| Contrôleur | Puce Realtek GbE LAN |
| Vitesse | 1 Gbit/s / 100 Mbit/s / 10 Mbit/s |
Slots d'extension
| Slot | Détails |
|---|---|
| PCIe x16 | 1 slot PCI Express x16 (intégré au processeur) : • Série Ryzen 5000/3000 : mode PCIe 4.0 x16 • Série Ryzen 5000 G-/4000 G-/3000 G- : mode PCIe 3.0 x16 |
| PCIe x1 | 1 slot PCI Express x1 (intégré au chipset) : mode PCIe 3.0 x1 |
Stockage
| Connecteur | Détails |
|---|---|
| M2A_CPU | 1 socket M.2 3 (type 2280), intégré au processeur : • Série Ryzen 5000/3000 : SSD SATA et PCIe 4.0 x4/x2 • Série Ryzen 5000 G-/4000 G-/3000 G- : SSD SATA et PCIe 3.0 x4/x2 |
| M2B_SB | 1 socket M.2 3 (type 2280), intégré au chipset : • SSD PCIe 3.0 x2 |
| SATA | 4 connecteurs SATA 6Gb/s (Chipset), support RAID 0, RAID 1, RAID 10 |
USB
| Source | Ports |
|---|---|
| CPU | 4 ports USB 3.2 Gen 1 (panneau arrière) |
| Chipset | 2 ports USB 3.2 Gen 1 (via en-tête interne) |
| USB 2.0/1.1 | 6 ports au total : 4 sur le panneau arrière, 2 via l'en-tête interne |
Connecteurs E/S internes
- 1 connecteur d'alimentation principal ATX 24 broches
- 1 connecteur d'alimentation ATX 12V 8 broches
- 1 en-tête de ventilateur CPU
- 1 en-tête de ventilateur système
- 2 connecteurs M.2 Socket 3
- 4 connecteurs SATA 6Gb/s
- 1 en-tête de panneau avant
- 1 en-tête audio de panneau avant
- 1 en-tête USB 3.2 Gen 1
- 1 en-tête USB 2.0/1.1
- 1 en-tête Trusted Platform Module (TPM) (2x6 broches, pour module GC-TPM2.0_S uniquement)
- 1 cavalier Clear CMOS

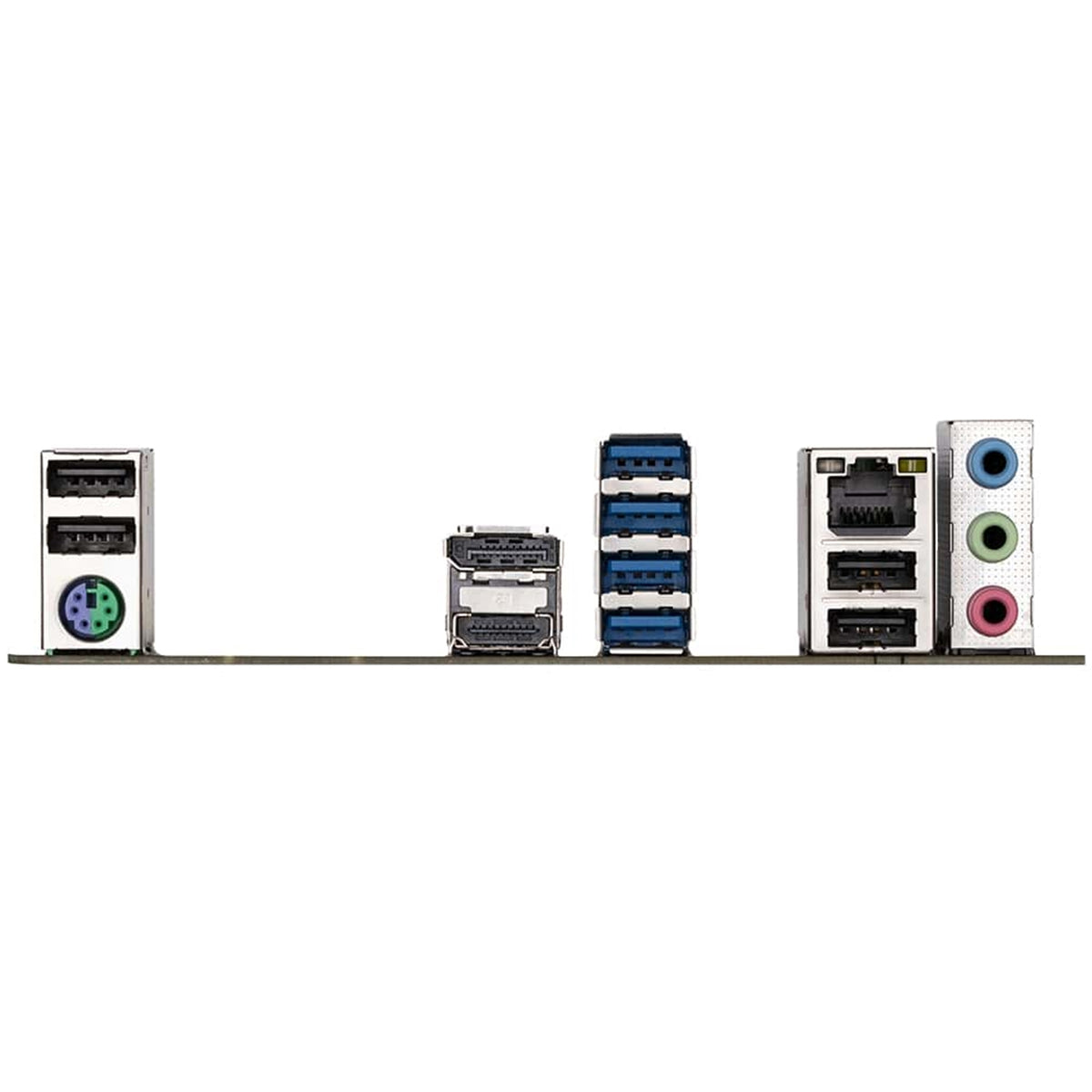

Connecteurs du panneau arrière
- 1 port clavier/souris PS/2
- 1 DisplayPort
- 1 port HDMI
- 4 ports USB 3.2 Gen 1
- 4 ports USB 2.0/1.1
- 1 port LAN RJ-45
- 3 prises audio
Contrôleur d'E/S
- Puce contrôleur d'E/S iTE
Surveillance matérielle
- Détection de tension
- Détection de température
- Détection de vitesse de ventilateur
- Avertissement de panne de ventilateur
- Contrôle de vitesse de ventilateur
BIOS
- 1 flash de 128 Mbit
- BIOS AMI UEFI (sous licence)
- Prend en charge : PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fonctionnalités uniques
- Prise en charge de l'APP Center :
- @BIOS
- EasyTune
- Sauvegarde intelligente
- Afficheur d'informations système
- Prise en charge de Q-Flash
Système d'exploitation
- Windows 11 64 bits
- Windows 10 64 bits
Facteur de forme
| Élément | Détails |
|---|---|
| Facteur de forme | Micro ATX |
| Dimensions | 24,4 cm x 24,4 cm |
