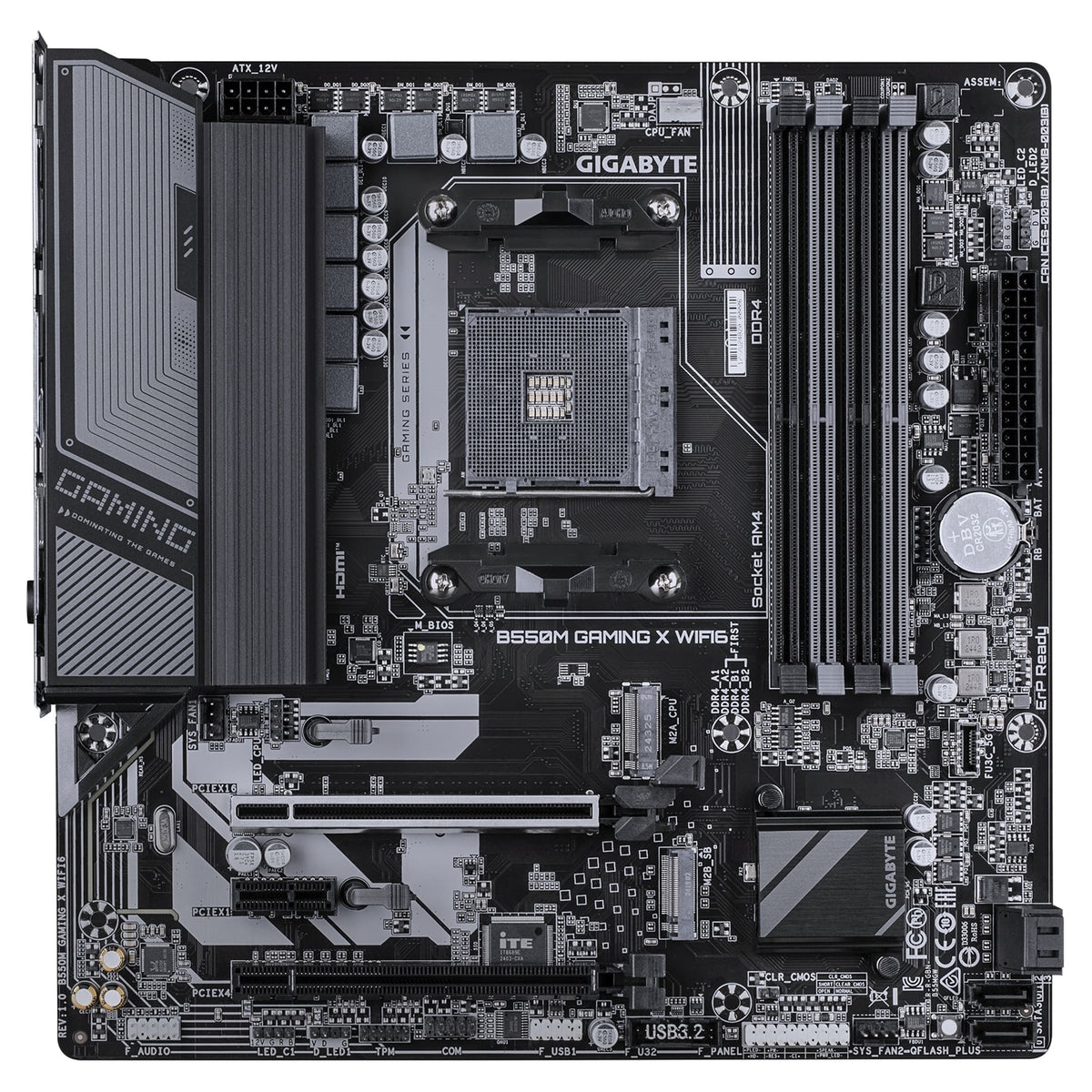

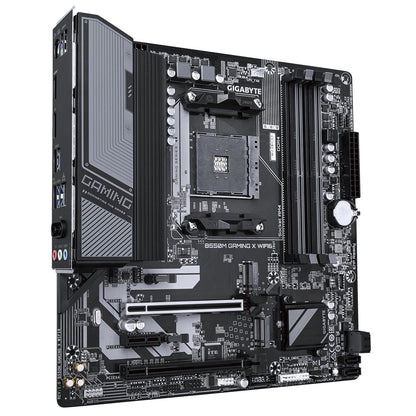

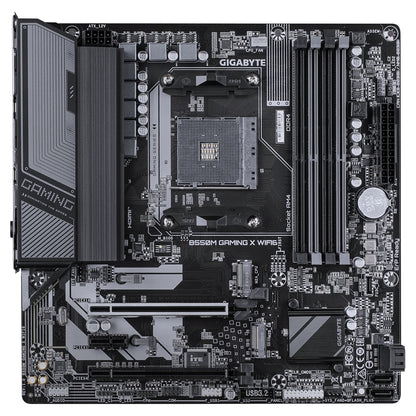

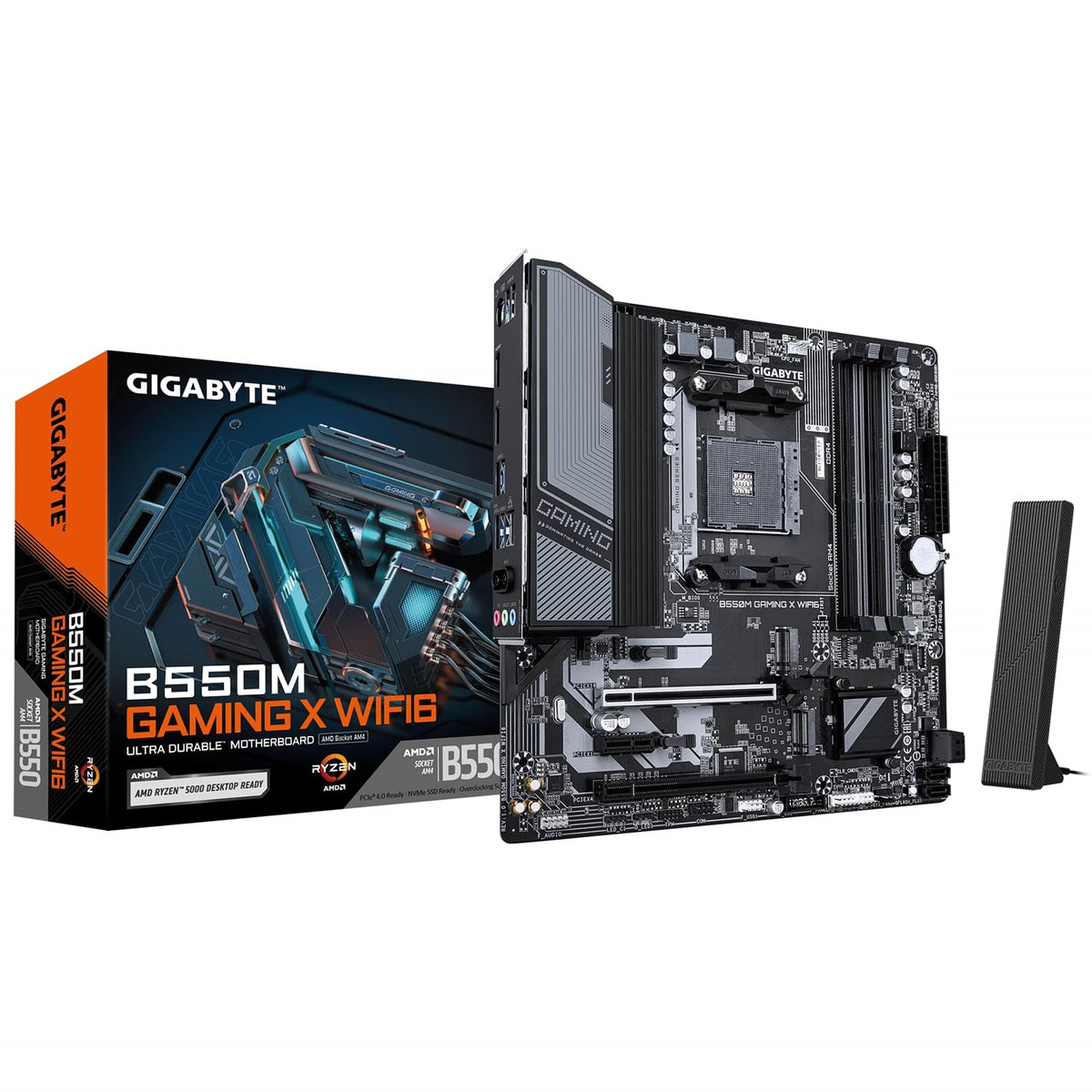

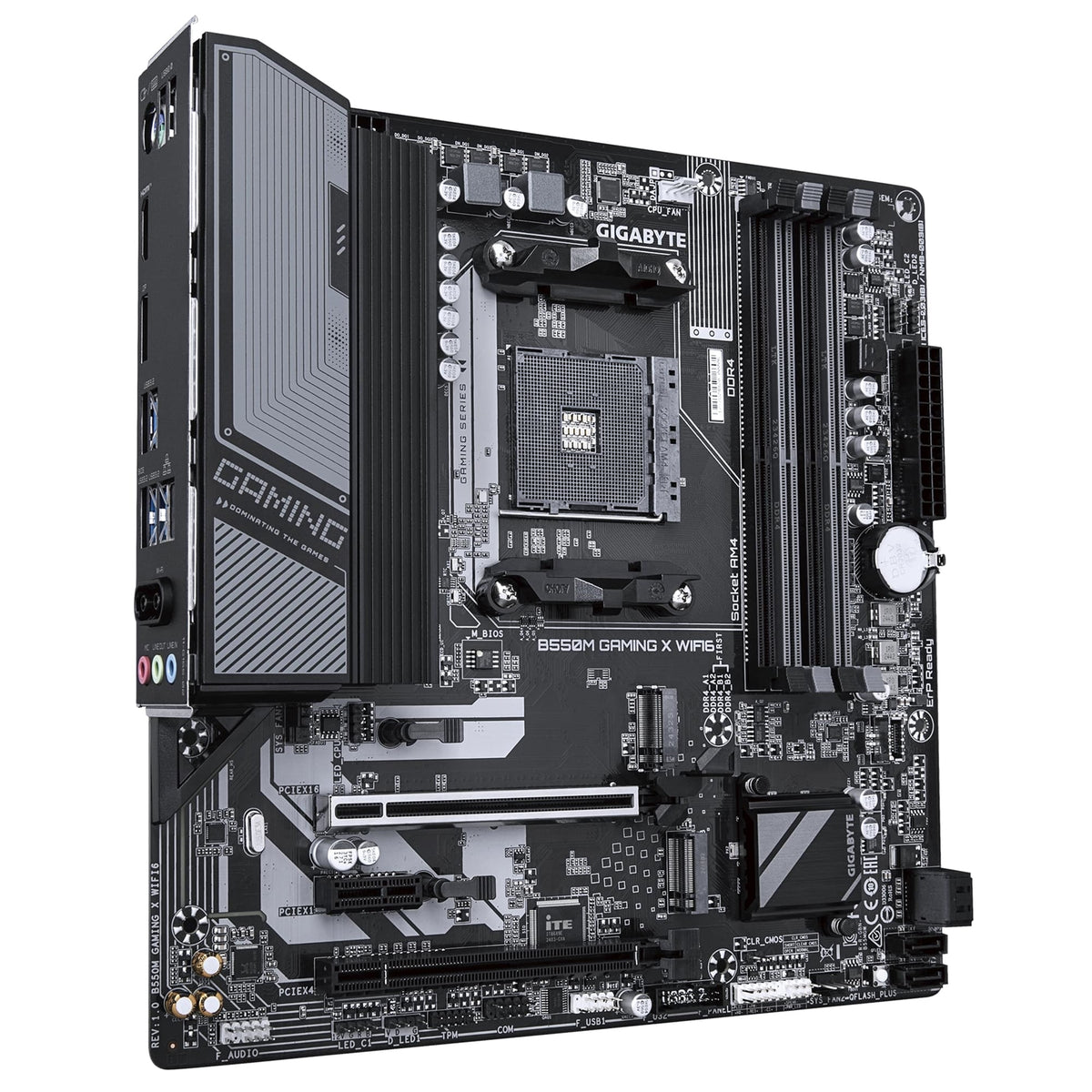

Carte mère GIGABYTE B550M GAMING X WIFI6
La GIGABYTE B550M GAMING X WIFI6 est une carte mère Micro ATX AMD AM4 conçue pour les processeurs AMD Ryzen des séries 5000, 4000 et 3000, offrant une connectivité haute vitesse, un stockage double M.2 et le Wi-Fi 6 intégré pour les configurations de jeu et de productivité modernes.
Caractéristiques principales
- Support AMD Socket AM4
- Compatible avec les processeurs AMD Ryzen des séries 5000 / 4000 / 3000
- Conception de l'alimentation
- Solution VRM numérique double 5+3 phases
- Mémoire
- DDR double canal avec 4 emplacements DIMM
- Wi-Fi 6 intégré
- Module sans fil Realtek Wi-Fi 6 RTL8851BE
- Conception WIFI EZ-Plug pour une installation rapide et facile de l'antenne Wi-Fi
- Conception matérielle conviviale
- EZ-Latch : emplacements PCIe avec conception à dégagement rapide
- Stockage ultra-rapide
- 2 emplacements M.2, incluant la prise en charge PCIe 4.0
- Refroidissement efficace
- Armure thermique VRM avancée
- Mise en réseau rapide
- Realtek GbE LAN & Wi-Fi 6
- Connectivité d'affichage étendue
- Sorties HDMI et DisplayPort
- Emplacement PCIe renforcé
- Emplacement PCIe UD : Emplacement PCIe 4.0 x16 avec une résistance 10x pour la carte graphique et un effet de dissipation thermique amélioré
Spécifications
CPU
| Caractéristique | Détails |
|---|---|
| Socket | AMD Socket AM4 |
| CPUs pris en charge | Processeurs AMD Ryzen série 5000 G Processeurs AMD Ryzen série 5000 Processeurs AMD Ryzen série 4000 G Processeurs AMD Ryzen série 3000 G Processeurs AMD Ryzen série 3000 |
| Notes | La liste de support CPU la plus récente est disponible sur le site web de GIGABYTE |
Chipset
| Caractéristique | Détails |
|---|---|
| Chipset | AMD B550 |
Mémoire
| Caractéristique | Détails |
|---|---|
| Emplacements | 4 connecteurs DIMM DDR4 |
| Capacité maximale | Jusqu'à 128 Go (32 Go par DIMM) |
| Vitesses prises en charge | DDR4 3200 / 2933 / 2667 / 2400 / 2133 MT/s |
| Architecture | Architecture mémoire double canal |
| Prise en charge ECC | DIMM non-bufferisé ECC 1Rx8 / 2Rx8 |
| Prise en charge non-ECC | DIMM non-bufferisé non-ECC 1Rx8 / 2Rx8 / 1Rx16 |
| Prise en charge XMP | Prise en charge des modules de mémoire Extreme Memory Profile (XMP) |
| Note | La configuration du CPU et de la mémoire peut affecter les types de mémoire, les vitesses et le nombre de modules pris en charge. Reportez-vous à la « Liste de support mémoire » sur le site web de GIGABYTE. |
Graphiques intégrés
| Caractéristique | Détails |
|---|---|
| Graphiques intégrés | Processeur graphique intégré avec prise en charge AMD Radeon Graphics (dépend du CPU) |
| DisplayPort | 1 x DisplayPort, résolution max 5120x2880@60 Hz Prend en charge DisplayPort 1.4, HDCP 2.3, HDR |
| HDMI | 1 x port HDMI, résolution max 4096x2160@60 Hz Prend en charge HDMI 2.1, HDCP 2.3, HDR Prise en charge des ports natifs compatibles HDMI 2.1 TMDS |
| Mémoire partagée | Mémoire partagée maximale de 16 Go |
| Note | Les spécifications graphiques peuvent varier en fonction du support CPU. Le support réel peut varier selon le CPU. |
Audio
| Caractéristique | Détails |
|---|---|
| Codec | CODEC Realtek ALC1220 |
| Canaux audio | Audio haute définition 2/4/5.1/7.1 canaux |
| Fonctionnalités spéciales | La prise de sortie de ligne du panneau arrière prend en charge l'audio DSD |
| Configuration | La fonctionnalité de la prise audio peut être modifiée via le logiciel audio. Pour l'audio 7.1 canaux, configurez via le logiciel audio. |
LAN
| Caractéristique | Détails |
|---|---|
| Puce LAN | Puce LAN Realtek GbE |
| Vitesses | 1 Gbit/s / 100 Mbit/s / 10 Mbit/s |
Communication sans fil
| Caractéristique | Détails |
|---|---|
| Wi-Fi | Realtek Wi-Fi 6 RTL8851BE |
| Normes | WiFi a/b/g/n/ac/ax |
| Bandes | 2,4 GHz / 5 GHz |
| Bluetooth | Bluetooth 5.3 |
| Norme sans fil | Prise en charge 11ax 80 MHz |
| Note | Le débit de données réel peut varier en fonction de l'environnement et de l'équipement. |
Emplacements d'extension
| Emplacement | Détails |
|---|---|
| PCIEX16 (CPU) | 1 x emplacement PCI Express x16 AMD Ryzen série 5000/3000 : mode PCIe 4.0 x16 AMD Ryzen série 5000 G/4000 G/3000 G : mode PCIe 3.0 x16 Prend en charge une carte graphique ou un SSD NVMe (un seul appareil). Si une seule carte graphique est installée, elle doit être dans cet emplacement. |
| PCIEX4 (Chipset) | 1 x emplacement PCI Express x16 (fonctionnant en x4), PCIe 3.0 |
| PCIEX1 (Chipset) | 1 x emplacement PCI Express x1, PCIe 3.0 x1 |
Interface de stockage
| Connecteur | Détails |
|---|---|
| M2A_CPU | 1 x connecteur M.2, Socket 3, clé M, SSD de type 2280, intégré au CPU Ryzen série 5000/3000 : SSD SATA et PCIe 4.0 x4/x2 Ryzen série 5000 G/4000 G/3000 G : SSD SATA et PCIe 3.0 x4/x2 |
| M2B_SB | 1 x connecteur M.2, Socket 3, clé M, type 2280, SSD SATA et PCIe 3.0 x2, intégré au Chipset |
| SATA | 4 x connecteurs SATA 6 Gbit/s |
| RAID (NVMe) | Prise en charge RAID 0, RAID 1, RAID 10 pour les périphériques de stockage SSD NVMe |
| RAID (SATA) | Prise en charge RAID 0, RAID 1, RAID 10 pour les périphériques de stockage SATA |
USB
CPU:
- 4 x ports USB 3.2 Gen 1 sur le panneau arrière
Chipset:
- 1 x port USB Type-C avec prise en charge USB 3.2 Gen 1 (via un en-tête interne)
- 2 x ports USB 3.2 Gen 1 (via un en-tête interne)
- 4 x ports USB 2.0/1.1
- 2 x ports sur le panneau arrière
- 2 x ports via un en-tête interne
Connecteurs E/S internes
- 1 x connecteur d'alimentation principal ATX 24 broches
- 1 x connecteur d'alimentation ATX 12V 8 broches
- 1 x en-tête de ventilateur CPU
- 2 x en-têtes de ventilateur système
- 2 x en-têtes de bande LED adressables
- 2 x en-têtes de bande LED RGB
- 1 x en-tête de bande LED de refroidisseur CPU/bande LED RGB
- 2 x connecteurs M.2 Socket 3
- 4 x connecteurs SATA 6 Gbit/s
- 1 x en-tête de panneau avant
- 1 x en-tête audio de panneau avant
- 1 x en-tête USB Type-C® avec prise en charge USB 3.2 Gen 1
- 1 x en-tête USB 3.2 Gen 1
- 1 x en-tête USB 2.0/1.1
- 1 x en-tête Trusted Platform Module (TPM) (2x6 broches, pour le module GC-TPM2.0_S uniquement)
- 1 x en-tête de port série
- 1 x cavalier Clear CMOS
- 1 x bouton Q-Flash Plus

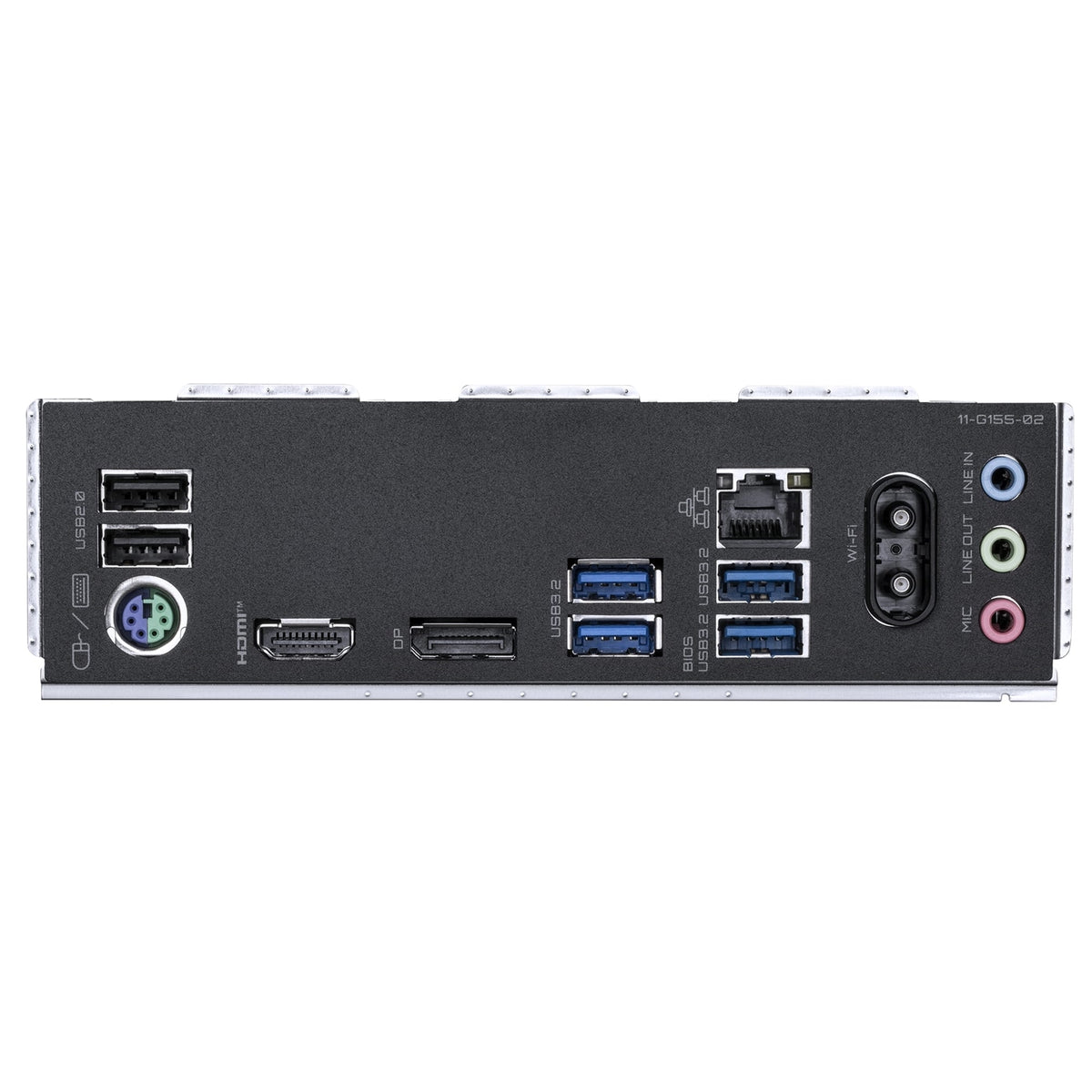

Connecteurs du panneau arrière
- 2 x ports USB 2.0/1.1
- 1 x port clavier/souris PS/2
- 1 x port HDMI (le support réel peut varier selon le CPU)
- 1 x DisplayPort (le support réel peut varier selon le CPU)
- 4 x ports USB 3.2 Gen 1
- 1 x port LAN RJ-45
- 2 x connecteurs d'antenne
- 3 x prises audio
Contrôleur E/S
- Puce contrôleur E/S iTE®
Surveillance matérielle
- Détection de tension
- Détection de température
- Détection de vitesse de ventilateur
- Avertissement de surchauffe
- Avertissement de défaillance de ventilateur
- Contrôle de vitesse de ventilateur (le support dépend du ventilateur installé)
BIOS
- 1 x flash 128 Mbit
- BIOS AMI UEFI (sous licence)
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Fonctionnalités uniques
- Prise en charge de l'APP Center
- Les applications disponibles peuvent varier selon le modèle et les spécifications de la carte mère
- Utilitaires APP Center inclus :
- @BIOS
- EasyTune
- RGB Fusion
- Smart Backup
- System Information Viewer
- Prise en charge de Q-Flash Plus
- Prise en charge de Q-Flash
Logiciels inclus
- Norton Internet Security (version OEM)
- Logiciel de gestion de la bande passante LAN
Prise en charge du système d'exploitation
- Windows 11 64 bits
- Windows 10 64 bits
Facteur de forme
| Caractéristique | Détails |
|---|---|
| Facteur de forme | Micro ATX |
| Dimensions | 24,4 cm x 24,4 cm |
