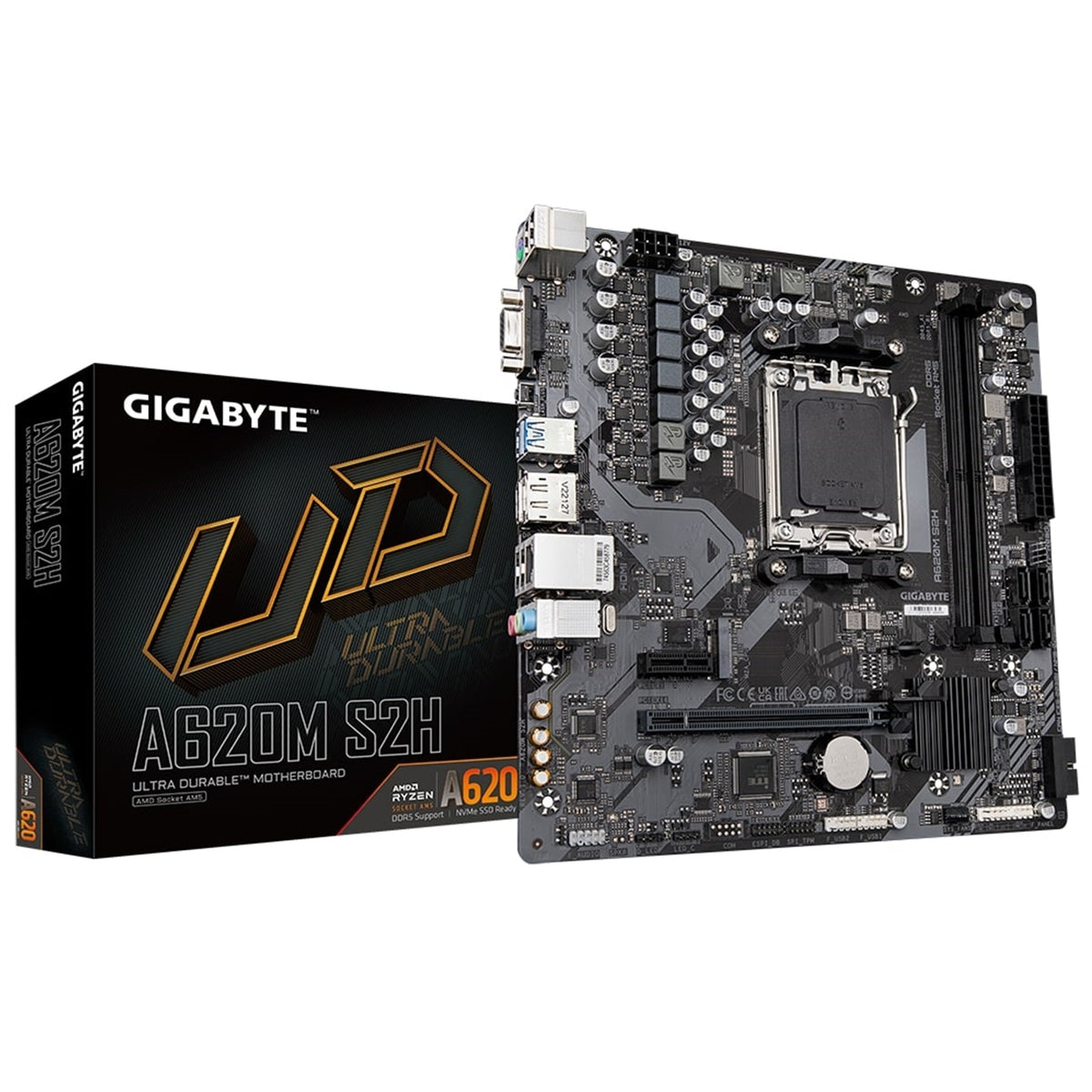

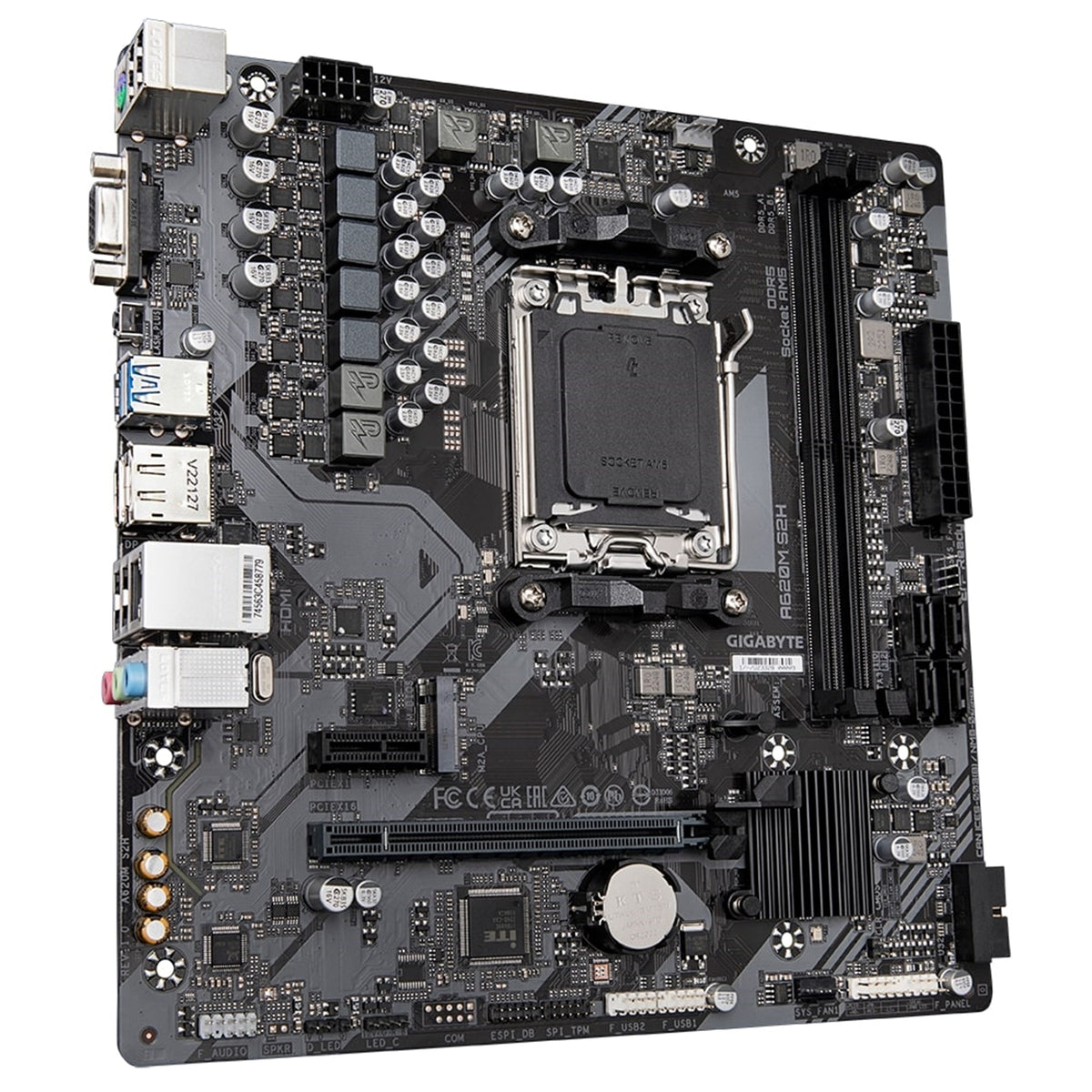

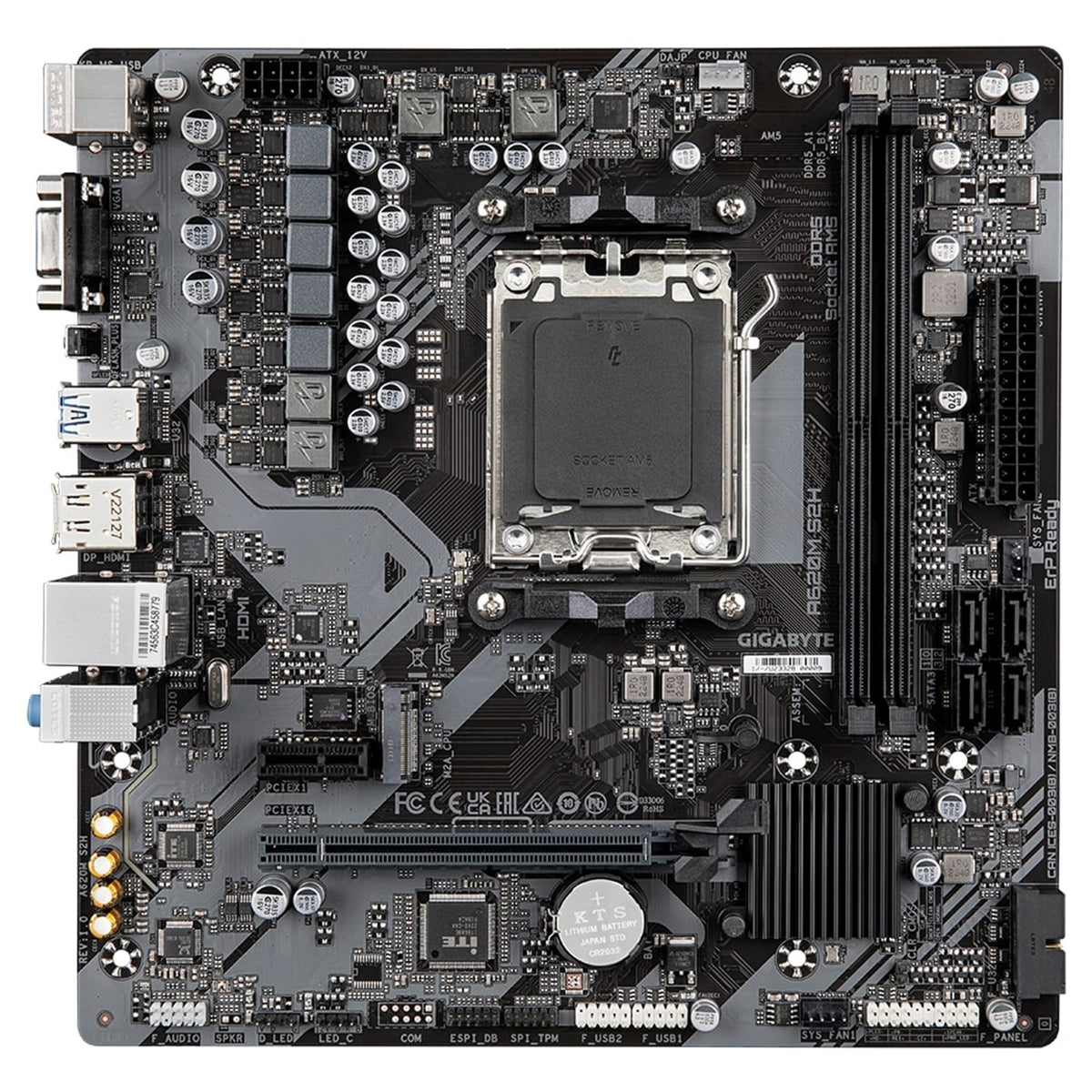

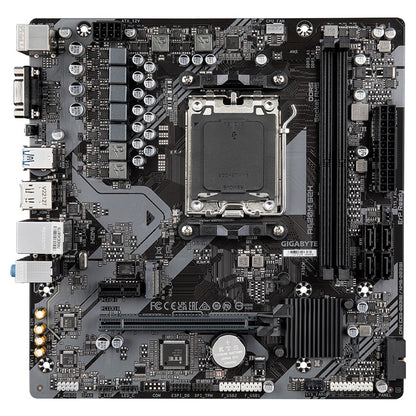

Carte mère GIGABYTE A620M S2H (AMD Socket AM5)
Caractéristiques principales
- Prise en charge AMD Socket AM5
- Prend en charge les processeurs AMD Ryzen™ série 7000
- Prend en charge les processeurs AMD Ryzen™ série 8000
-
Prend en charge les processeurs AMD Ryzen™ série 9000
-
Performances inégalées
-
Solution VRM numérique 5+2+2 phases
-
Mémoire DDR5 haute vitesse
- DDR5 double canal
- 2 emplacements DIMM SMD
-
Prend en charge les modules de mémoire AMD EXPO™ et Intel® XMP
-
Stockage SuperSpeed
-
Connecteur M.2 PCIe 4.0 x4
-
EZ-Latch
-
Emplacement PCIe x16 avec conception à libération rapide
-
Réseau rapide
-
LAN GbE
-
Connectivité étendue
- DisplayPort
- HDMI
-
D-Sub
-
Smart Fan 6
- Plusieurs capteurs de température
-
Connecteurs de ventilateur hybrides avec FAN STOP
-
Q-Flash Plus
- Mise à jour du BIOS sans installer de CPU, de mémoire ou de carte graphique
Spécifications
CPU
| Article | Description |
|---|---|
| Socket | AMD Socket AM5 |
| Prise en charge CPU | Processeurs AMD Ryzen™ séries 9000 / 8000 / 7000 |
| Note | Pour la dernière prise en charge des CPU, veuillez consulter le site web de GIGABYTE. |
Chipset
| Article | Description |
|---|---|
| Chipset | AMD A620 |
Mémoire
| Article | Description |
|---|---|
| Type de mémoire | DDR5 |
| Vitesses prises en charge | DDR5 7200(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s |
| Emplacements | 2 x emplacements DIMM DDR5 |
| Capacité maximale | Jusqu'à 128 Go (64 Go par DIMM) |
| Architecture | Architecture mémoire double canal |
| Prise en charge des modules | DIMM non-ECC non-tamponné 1Rx8 / 2Rx8 / 1Rx16 |
| Prise en charge des profils | Profils étendus AMD pour l'Overclocking (AMD EXPO™), profil mémoire extrême (XMP) |
| Note | La configuration du CPU et de la mémoire peut affecter les types, les vitesses et le nombre de modules pris en charge. Reportez-vous à la liste de compatibilité mémoire pour plus de détails. |
BIOS
| Article | Description |
|---|---|
| Flash ROM | 1 x 256 Mbit flash |
| Type | AMI UEFI BIOS (sous licence) |
| Normes | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Graphiques (Processeur graphique intégré)
| Sortie | Résolution maximale | Standard / Notes |
|---|---|---|
| D-Sub | 1920 x 1200 @ 60 Hz | — |
| DisplayPort | 3840 x 2160 @ 144 Hz | DisplayPort 1.4 |
| HDMI | 4096 x 2160 @ 60 Hz | HDMI 2.1, HDCP 2.3, compatible HDMI 2.1 TMDS natif |
- Prend en charge jusqu'à 3 écrans simultanément
- Les spécifications graphiques peuvent varier en fonction de la prise en charge du CPU
Audio
| Article | Description |
|---|---|
| Codec | CODEC audio Realtek® |
| Audio | Audio haute définition |
| Canaux | 2 / 4 / 5.1 / 7.1 canaux* |
* La fonctionnalité de la prise audio peut être modifiée à l'aide du logiciel audio. Pour configurer l'audio 7.1 canaux, utilisez le logiciel audio pour les réglages.
Réseau local (LAN)
| Article | Description |
|---|---|
| Contrôleur | Puce LAN Realtek® GbE |
| Vitesses | 1 Gbit/s / 100 Mbit/s / 10 Mbit/s |
| Sans fil | N/A |
Emplacements d'extension
| Source | Emplacement | Standard / Mode |
|---|---|---|
| CPU | 1 x emplacement PCI Express x16 | Ryzen™ 7000: mode PCIe 4.0 x16 |
| Ryzen™ 8000 Phoenix 1: mode PCIe 4.0 x8 | ||
| Ryzen™ 8000 Phoenix 2: mode PCIe 4.0 x4 | ||
| Chipset | 1 x emplacement PCI Express x1 | PCIe 3.0 x1 |
- L'emplacement PCIEX16 ne peut prendre en charge qu'une carte graphique ou un SSD NVMe.
Stockage
| Connecteur | Interface | Prise en charge |
|---|---|---|
| 1 x M.2 (Socket 3, clé M, type 2580) | Intégré dans le CPU | Ryzen™ 7000: SSD PCIe 4.0 x4/x2 |
| Ryzen™ 8000 Phoenix 1: SSD PCIe 4.0 x4/x2 | ||
| Ryzen™ 8000 Phoenix 2: SSD PCIe 4.0 x4/x2 | ||
| 4 x connecteurs SATA | SATA 6 Gbit/s | Périphériques de stockage SATA |
RAID
| Article | Description |
|---|---|
| RAID NVMe | Prise en charge RAID 0, RAID 1, RAID 10 pour les SSD NVMe |
| RAID SATA | Prise en charge RAID 0, RAID 1, RAID 10 pour les périphériques de stockage SATA |
USB
| Source | Ports | Emplacement |
|---|---|---|
| CPU | 2 x USB 3.2 Gen 1 | Panneau arrière |
| CPU | 1 x USB 2.0/1.1 | Panneau arrière |
| Chipset | 2 x USB 3.2 Gen 1 | Via connecteur interne |
| Chipset | 7 x USB 2.0/1.1 | 3 ports sur le panneau arrière, 4 via connecteurs internes |
Connecteurs internes
- 1 x connecteur d'alimentation principal ATX 24 broches
- 1 x connecteur d'alimentation ATX 12V 8 broches
- 1 x connecteur de ventilateur CPU
- 2 x connecteurs de ventilateur système
- 1 x connecteur de bande LED adressable
- 1 x connecteur de bande LED RGB
- 1 x connecteur M.2 Socket 3
- 4 x connecteurs SATA 6 Gbit/s
- 1 x connecteur de panneau avant
- 1 x connecteur audio de panneau avant
- 1 x connecteur USB 3.2 Gen 1
- 2 x connecteurs USB 2.0/1.1
- 1 x connecteur de module de plate-forme fiable (pour module GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 uniquement)
- 1 x cavalier Clear CMOS

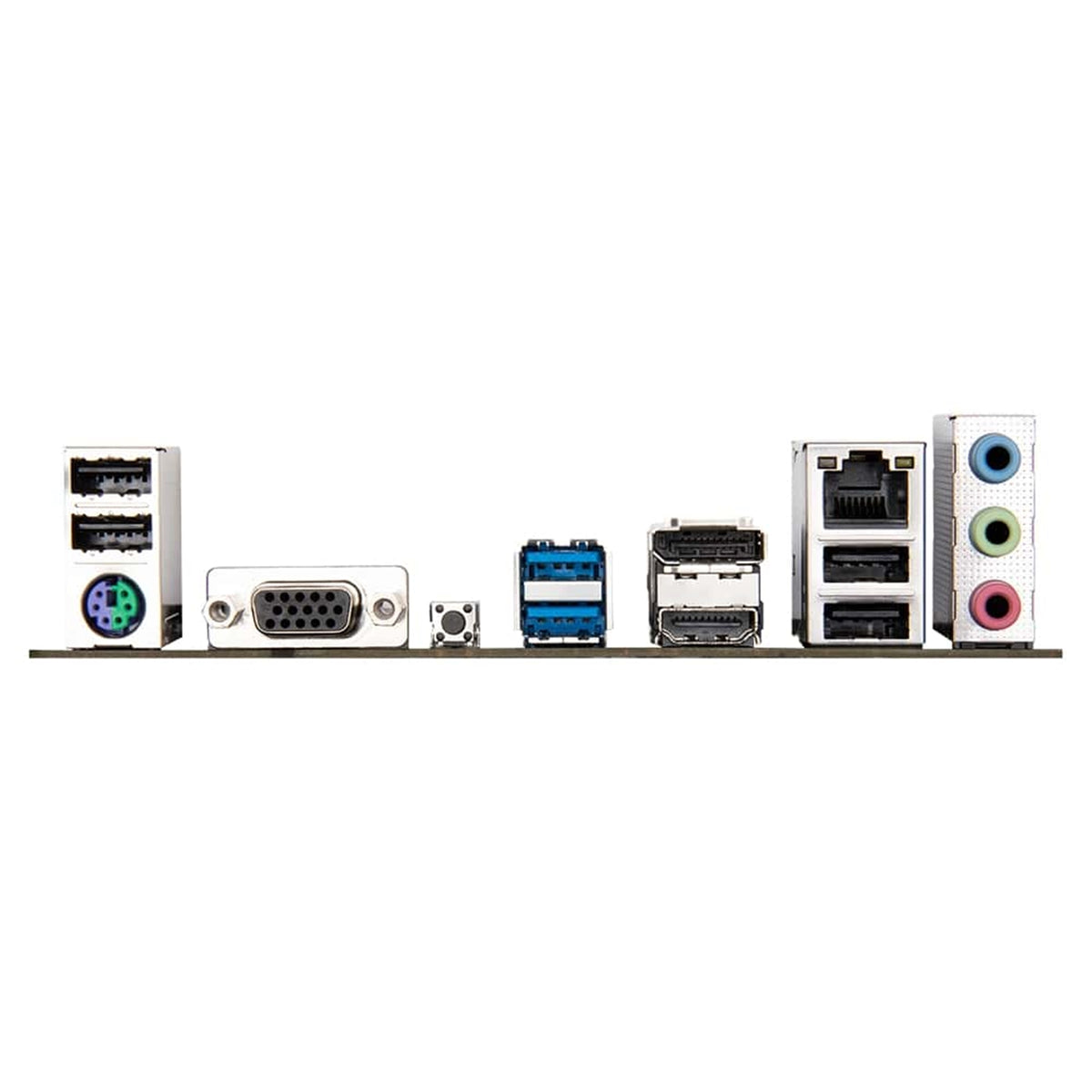

E/S du panneau arrière
- 4 x ports USB 2.0/1.1
- 1 x port clavier/souris PS/2
- 1 x port D-Sub
- 1 x bouton Q-Flash Plus
- 2 x ports USB 3.2 Gen 1
- 1 x DisplayPort
- 1 x port HDMI
- 1 x port LAN RJ-45
- 3 x prises audio
Facteur de forme
| Article | Description |
|---|---|
| Facteur de forme | Micro ATX |
| Dimensions | 23,0 cm x 22,5 cm |
Prise en charge du système d'exploitation
- Windows 11 64 bits
- Windows 10 64 bits
