Carte mère Gigabyte A620M DS3H Ultra Durable socket AMD AM5, Micro-ATX, 4 slots DDR5, 1 socket M.2, 1 port USB-C, LAN GbE, 1 port D-Sub / 1 port DisplayPort / 1 port HDMI

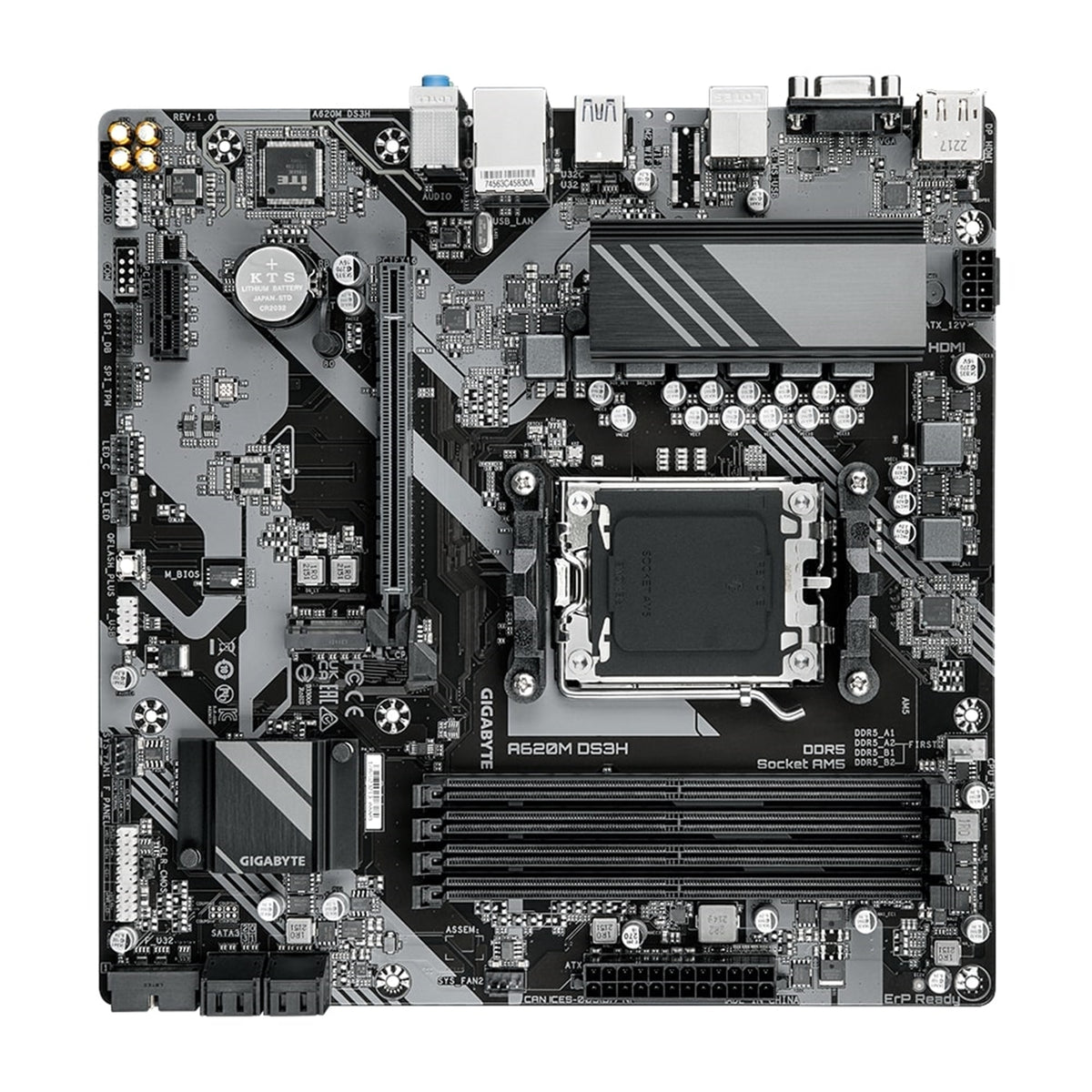

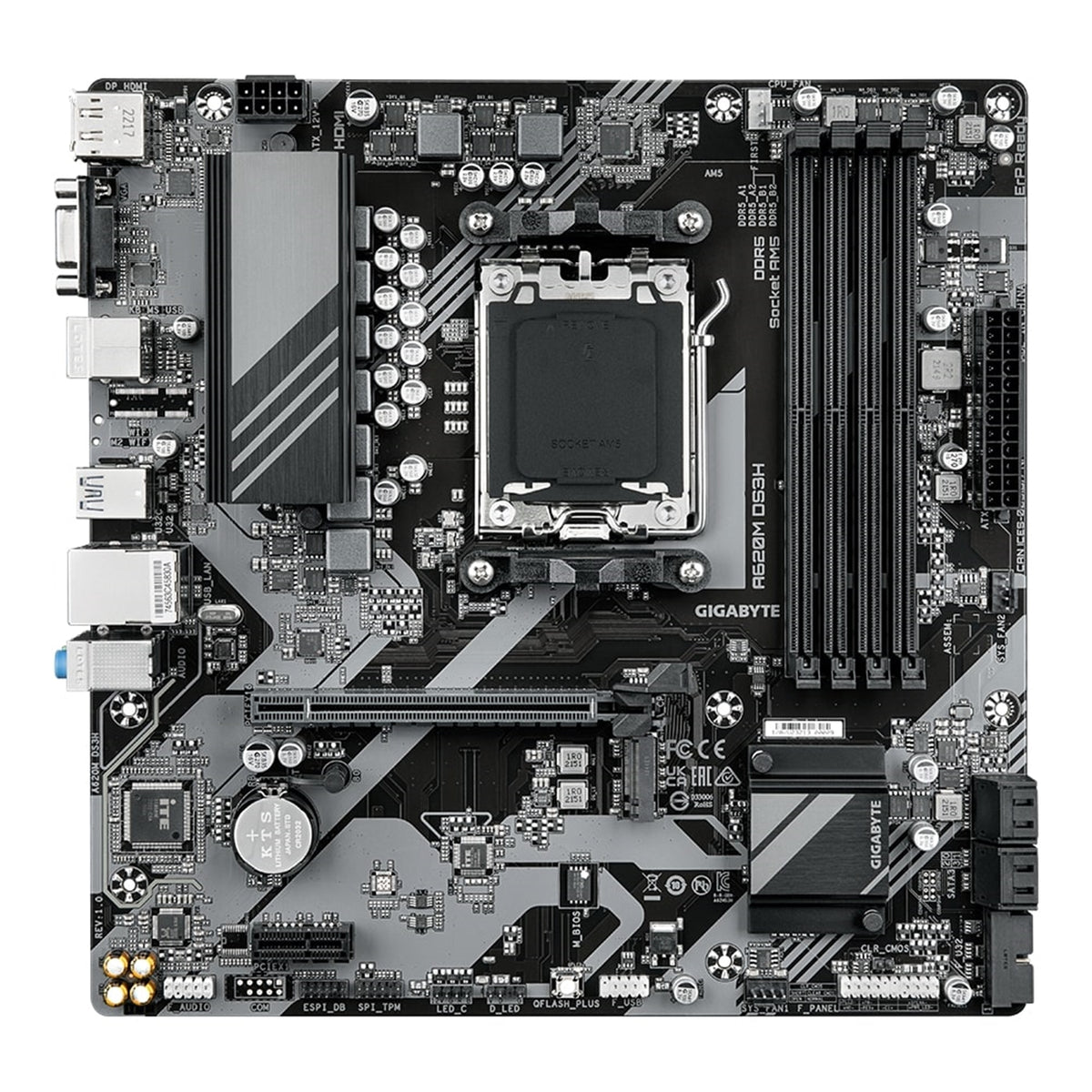

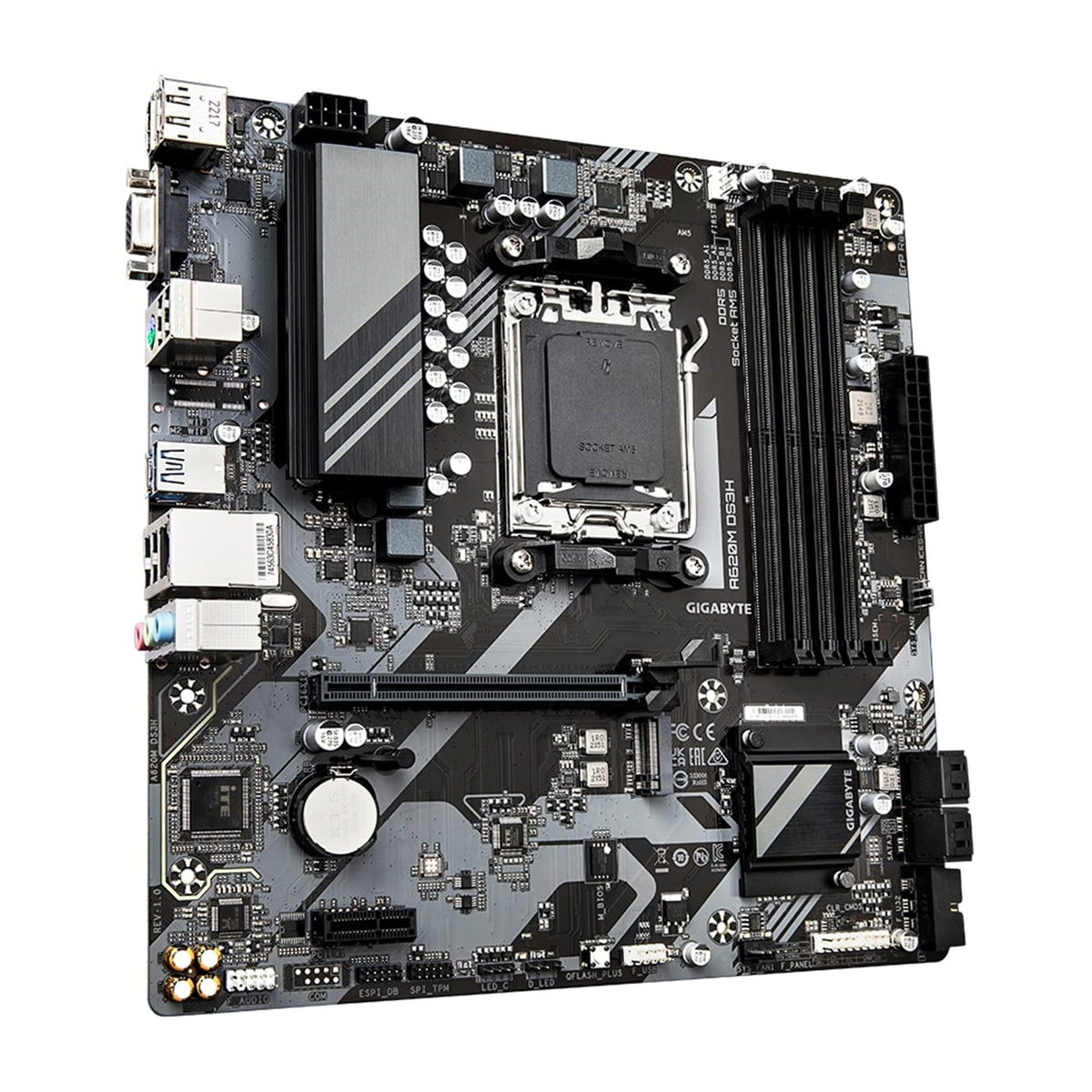

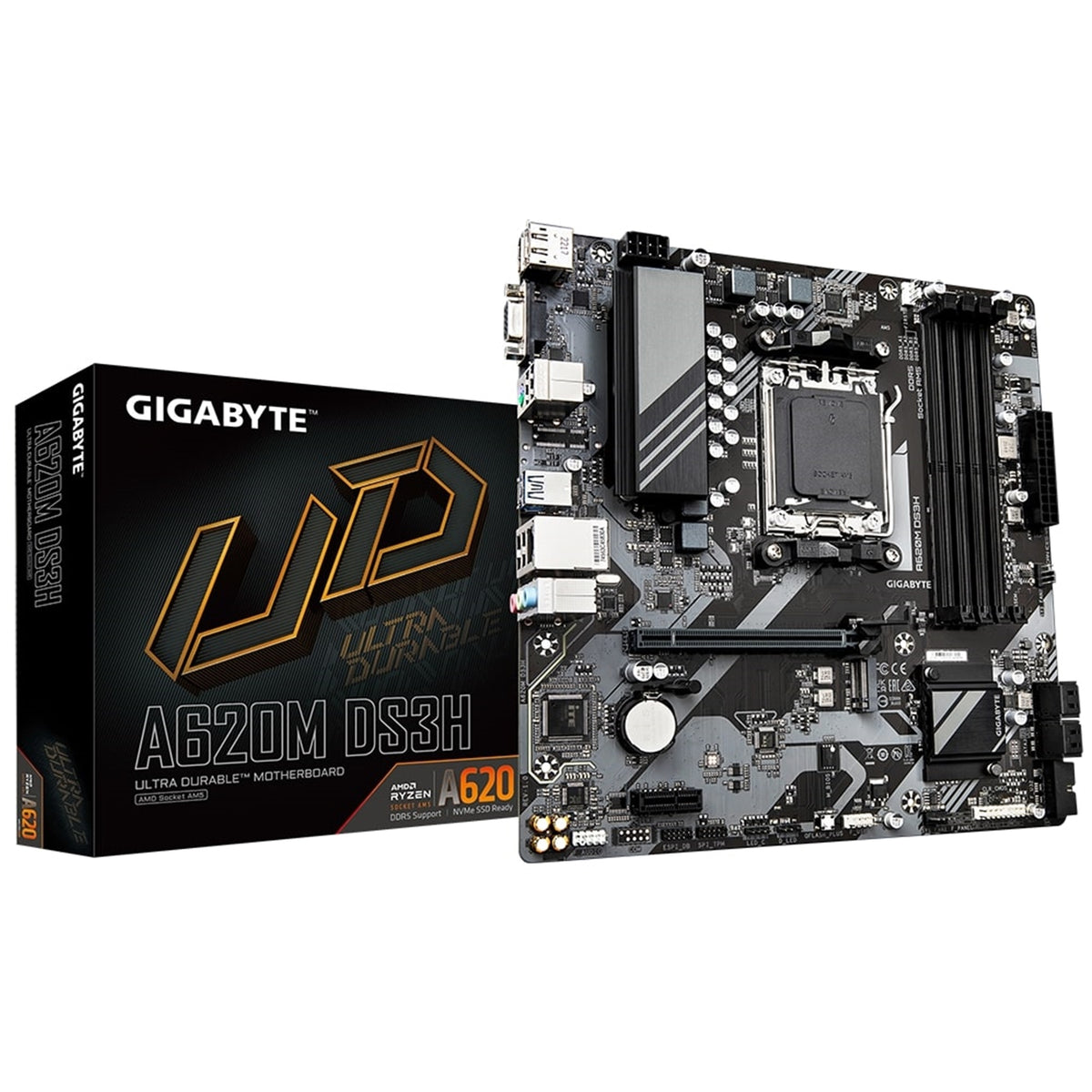

Carte mère Micro ATX GIGABYTE A620M DS3H (rev. 1.0)

La GIGABYTE A620M DS3H (rev. 1.0) est une carte mère Micro ATX AMD Socket AM5 conçue pour les processeurs AMD Ryzen des séries 7000, 8000 et 9000. Elle associe une conception VRM numérique, la prise en charge de la mémoire DDR5, un stockage et des graphiques PCIe 4.0, ainsi qu'un contrôle de refroidissement complet pour offrir des performances stables et durables.

Caractéristiques principales

• AMD Socket AM5

• Prend en charge les processeurs AMD Ryzen des séries 7000 / Ryzen 8000 / Ryzen 9000

• Conception d'alimentation et performances

• Solution VRM numérique à 5+2+2 phases avec MOSFETs Low RDS(on)

• Prise en charge de la mémoire DDR5

• DDR5 Dual Channel
• 4 emplacements DIMM SMD
• Prise en charge des modules de mémoire AMD EXPO et Intel XMP

• Overclocking DDR5 EXPO & XMP jusqu'à 7600 et au-delà

• Stockage et extension

• Stockage SuperSpeed avec connecteur M.2 PCIe 4.0 x4
• Slot PCIe x16 avec conception de dégagement rapide EZ-Latch

• Conception matérielle PCIe 4.0 avec PCB à faible impédance

• Réseau et connectivité

• LAN Realtek GbE avec gestion de la bande passante
• Sorties vidéo DisplayPort, HDMI et D-Sub

• Plusieurs ports USB 3.2 Gen 1 et USB 2.0/1.1, y compris un port USB Type-C® arrière

• Refroidissement et contrôle – Smart Fan 6

• Plusieurs capteurs de température
• Connecteurs de ventilateur hybrides avec FAN STOP
• Prise en charge des ventilateurs PWM/DC et des pompes à eau
• Contrôle avancé de la courbe de ventilateur avec les modes doubles Pente/Palier

• Profils de courbe de ventilateur enregistrés dans le BIOS

• BIOS et bricolage facile

• Q-Flash Plus : mise à jour du BIOS sans CPU, mémoire ou carte graphique
• EZ-Latch pour un retrait facile de la carte graphique

• Interface matérielle, logicielle et BIOS innovante et intuitive

• Audio

• Condensateurs audio haut de gamme

• Conception de protection contre le bruit audio pour un son plus clair

• Conception Ultra Durable

• Composants GIGABYTE Ultra Durable pour des performances fiables et à long terme

Fonctionnalités de refroidissement Smart Fan 6

Smart Fan 6 assure que le système maintient ses performances tout en restant frais et silencieux :

• Prise en charge de courant élevé
• Chaque connecteur de ventilateur prend en charge les ventilateurs PWM et DC ainsi que les pompes de refroidissement liquide

• Jusqu'à 24 W (12 V x 2 A) avec protection contre les surintensités

• Contrôle de précision

• Plusieurs points de contrôle de température/vitesse de ventilateur pour des courbes de ventilateur affinées

• Mode double courbe

• Modes de courbe de ventilateur en pente (linéaire) et en palier (non linéaire) pour différents scénarios

• Arrêt du ventilateur (Fan Stop)

• Les ventilateurs peuvent s'arrêter complètement en dessous d'une température définie par l'utilisateur

Interface utilisateur du BIOS Smart Fan 6

• Points de contrôle augmentés de 5 à 7 avec un graphique de vitesse de ventilateur plus grand
• Changement rapide entre les modes graphiques Pente et Palier
• Saisie manuelle de la vitesse du ventilateur pour un contrôle avancé
• Réglage facile (EZ Tuning) avec 4 points de température/vitesse de ventilateur configurables
• Profils de courbe de ventilateur enregistrés dans la ROM du BIOS et conservés après les mises à jour du BIOS

Q-Flash Plus – Mise à jour du BIOS facilitée

Mettez à jour le BIOS sans installer de CPU, de mémoire ou de carte graphique :

1. Connectez les câbles d'alimentation 24 broches et 8 broches à la carte mère.
2. Téléchargez le fichier BIOS de la carte mère, renommez-le gigabyte.bin, enregistrez-le sur une clé USB et branchez-la sur le port USB Q-Flash.
3. Appuyez sur le bouton Q-Flash Plus pour démarrer la mise à jour automatique du BIOS.

Spécifications techniques

CPU

Chipset

Mémoire

Graphiques intégrés

Audio

LAN

Slots d'extension

Stockage

Prise en charge RAID

• RAID 0, RAID 1, RAID 10 pour les périphériques de stockage SSD NVMe
• RAID 0, RAID 1, RAID 10 pour les périphériques de stockage SATA

USB

Connecteurs E/S internes

• 1 connecteur d'alimentation principal ATX 24 broches
• 1 connecteur d'alimentation ATX 12V 8 broches
• 1 connecteur de ventilateur CPU
• 2 connecteurs de ventilateur système
• 1 connecteur de bande LED adressable
• 1 connecteur de bande LED RGB
• 1 connecteur M.2 Socket 3
• 4 connecteurs SATA 6Gb/s
• 1 connecteur de panneau avant
• 1 connecteur audio de panneau avant
• 1 connecteur USB 3.2 Gen 1
• 1 connecteur USB 2.0/1.1
• 1 connecteur de module de plate-forme fiable (pour module GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2 uniquement)
• 1 cavalier Clear CMOS

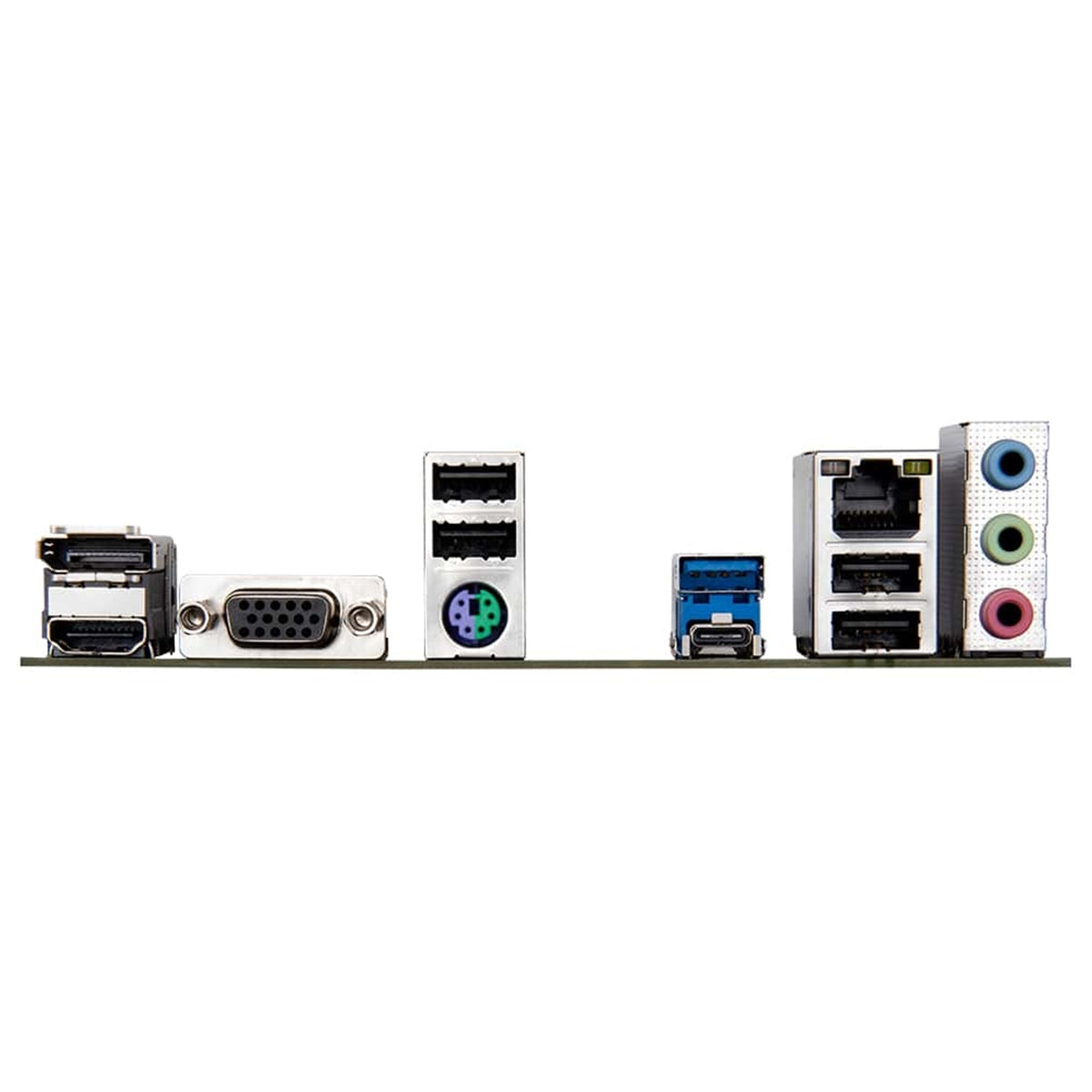

Connecteurs du panneau arrière

• 1 port clavier/souris PS/2
• 1 port USB Type-C (USB 3.2 Gen 1)
• 1 port USB 3.2 Gen 1
• 4 ports USB 2.0/1.1
• 1 port HDMI
• 1 port DisplayPort
• 1 port D-Sub
• 1 port LAN RJ-45
• 3 prises audio

Contrôleur E/S

• Puce de contrôleur E/S iTE

Surveillance matérielle

• Détection de tension
• Détection de température
• Détection de la vitesse du ventilateur
• Avertissement de panne de ventilateur
• Contrôle de la vitesse du ventilateur

BIOS

• 1 x 256 Mbit flash
• AMI UEFI BIOS (sous licence)
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Fonctionnalités uniques

• Prise en charge de GIGABYTE Control Center (GCC)
• Prise en charge de Q-Flash
• Prise en charge de Q-Flash Plus

Logiciels inclus

• Norton Internet Security (version OEM)
• Logiciel de gestion de la bande passante LAN

Prise en charge du système d'exploitation

• Windows 11 64 bits
• Windows 10 64 bits

Facteur de forme

• Facteur de forme Micro ATX
• Dimensions : 24,4 cm x 24,4 cm
