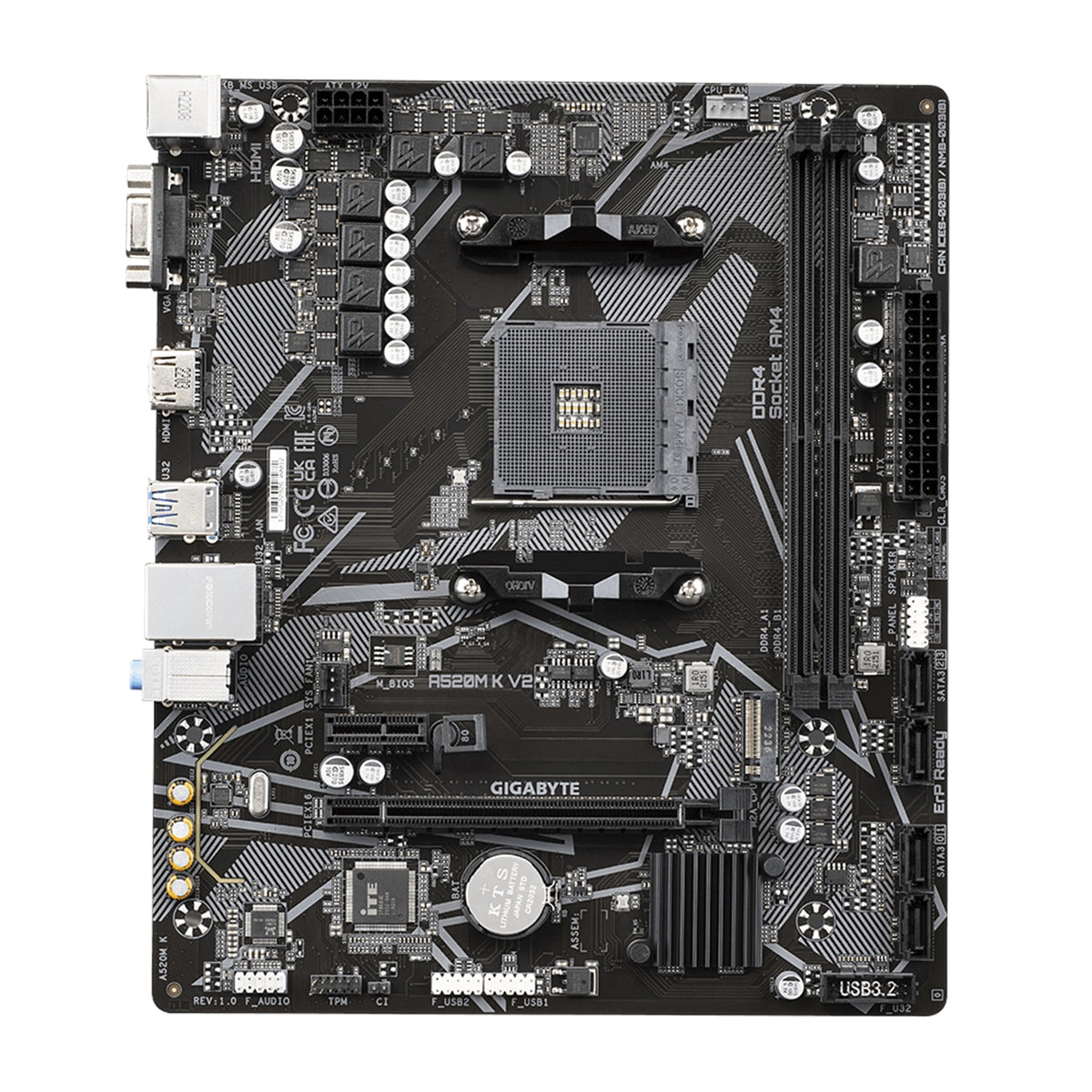

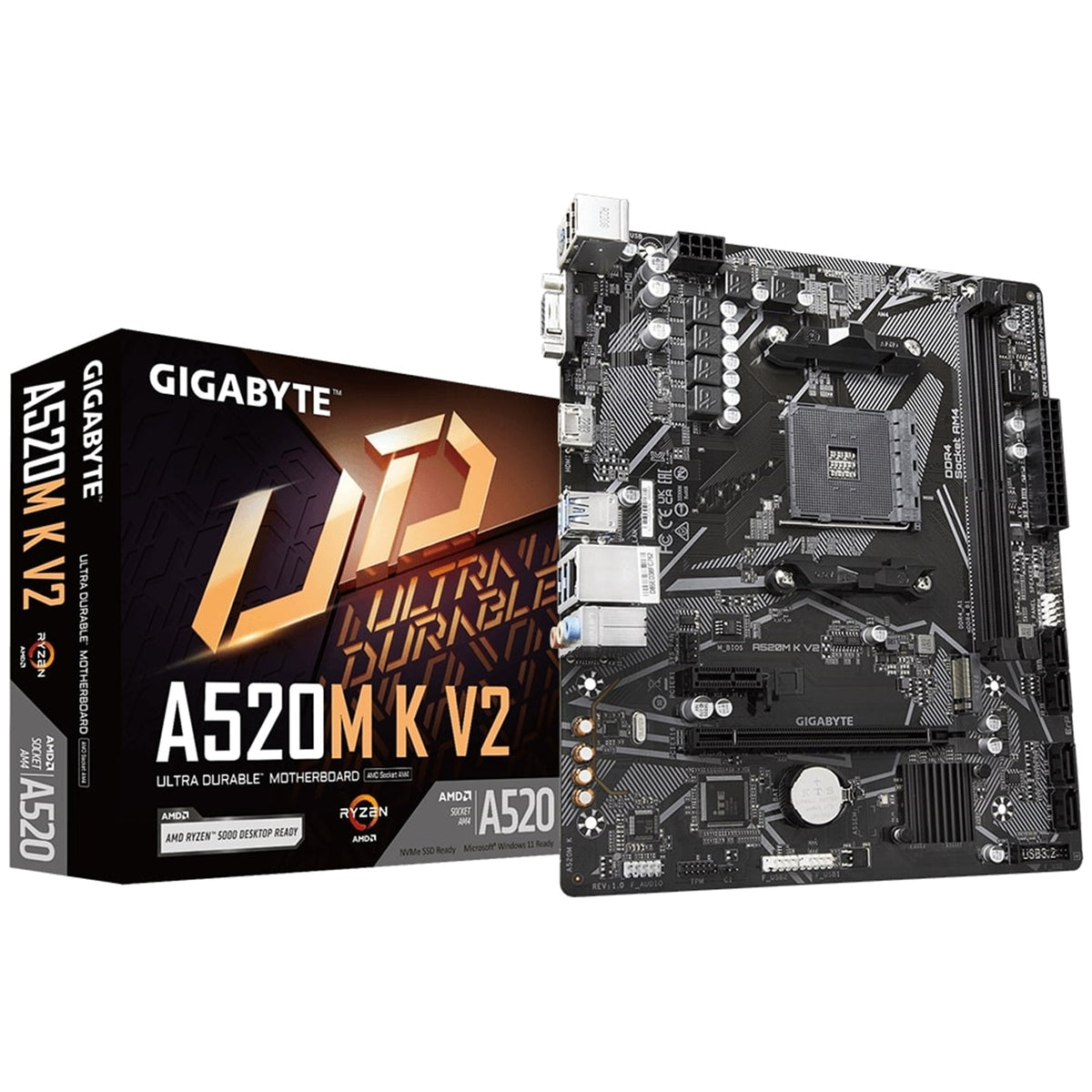

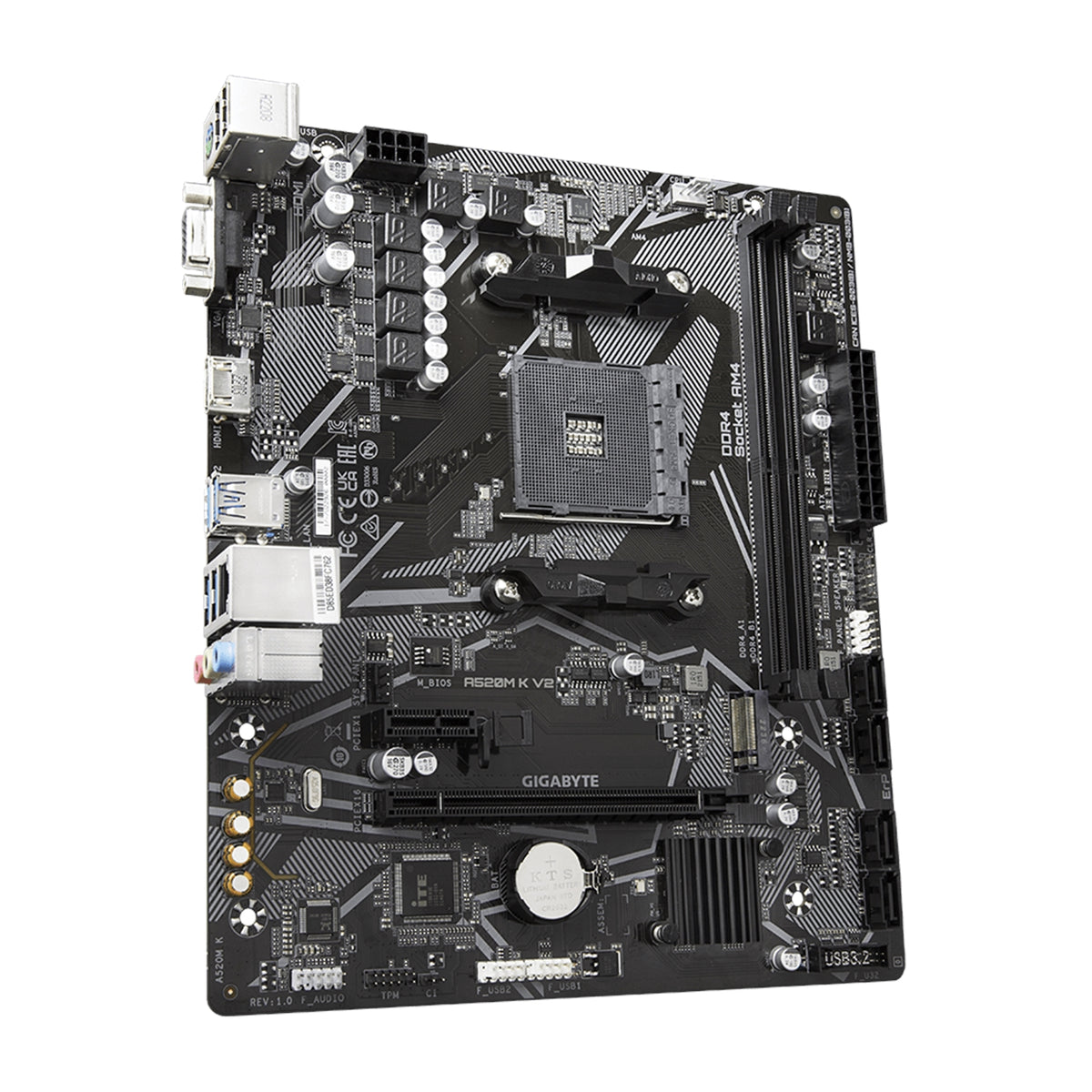

Carte mère Micro ATX GIGABYTE AMD A520 – Socket AM4
Conçue pour les processeurs AMD Ryzen, cette carte mère GIGABYTE A520 constitue une base solide pour les systèmes de jeu et quotidiens, offrant une prise en charge rapide du stockage NVMe, un contrôle intelligent du refroidissement et un son amélioré.
Caractéristiques principales
-
Connecteur M.2 NVMe PCIe Gen3 x4 2280
Prise en charge M.2 pour les SSD PCIe Gen3 x4 et SATA haute vitesse afin d'optimiser les performances du système. -
GbE LAN avec gestion de la bande passante
Le contrôleur Realtek GbE LAN intégré avec le logiciel de gestion de la bande passante réseau aide à réduire la latence et à maintenir un faible ping pour une meilleure réactivité dans les environnements LAN encombrés. -
Smart Fan 5
- Connecteurs de ventilateur interchangeables reliés à plusieurs capteurs thermiques sur la carte mère.
- Plus de connecteurs de ventilateur hybrides prenant en charge les ventilateurs en mode PWM et en mode tension.
-
Meilleure compatibilité avec le refroidissement liquide tout en maintenant des performances élevées et des températures basses.
-
Conception audio haut de gamme
- Condensateurs audio haut de gamme pour un son haute résolution et haute fidélité.
-
La conception Audio Noise Guard sépare les circuits audio analogiques sensibles du bruit potentiel au niveau du PCB pour un son plus clair et des effets sonores plus réalistes.
-
Expérience BIOS rafraîchie
BIOS mis à jour avec une nouvelle interface graphique et des fonctions plus faciles à utiliser pour une configuration initiale plus fluide et une configuration système optimale.
Spécifications
Processeur
| Caractéristique | Détails |
|---|---|
| Socket | AMD Socket AM4 |
| Processeurs pris en charge | Processeurs AMD Ryzen™ série 5000 G / Processeurs AMD Ryzen™ série 5000 / Processeurs AMD Ryzen™ série 4000 G / Processeurs AMD Ryzen™ série 3000 |
| Chipset | AMD A520 |
Mémoire
| Caractéristique | Détails |
|---|---|
| Emplacements | 2 x connecteurs DIMM DDR4 |
| Capacité maximale | Jusqu'à 64 Go (32 Go par DIMM) |
| Vitesses prises en charge | DDR4 5100(O.C.) / 4800(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz |
| Architecture | Double canal |
| Prise en charge ECC | DIMM sans tampon ECC 1Rx8/2Rx8 (fonctionnent en mode non-ECC) |
| Prise en charge Non-ECC | DIMM sans tampon non-ECC 1Rx8/2Rx8/1Rx16 |
| Prise en charge XMP | Prise en charge des modules Extreme Memory Profile (XMP) |
(Consultez la liste de support mémoire pour une compatibilité détaillée.)
Graphiques intégrés
| Caractéristique | Détails |
|---|---|
| Graphiques intégrés | Processeur graphique intégré (APU requis) |
| D-Sub | 1 x D-Sub, résolution max. 1920x1200@60 Hz |
| HDMI | 1 x HDMI, résolution max. 4096x2160@60 Hz |
| Spécifications HDMI | HDMI 2.1, HDCP 2.3, HDR |
| Mémoire partagée | Mémoire partagée maximale de 16 Go |
Audio
| Caractéristique | Détails |
|---|---|
| Codec | CODEC audio Realtek |
| Canaux audio | Audio haute définition, 2/4/5.1/7.1 canaux |
| Conception | Condensateurs audio haut de gamme, Audio Noise Guard |
LAN
| Caractéristique | Détails |
|---|---|
| Contrôleur | Puce Realtek GbE LAN |
| Vitesse | 1 Gbit/s / 100 Mbit/s |
| Logiciel | Logiciel de gestion de la bande passante LAN |
Emplacements d'extension
| Source | Emplacements |
|---|---|
| Processeur | 1 x emplacement PCI Express x16, PCIe 3.0, fonctionnant à x16 |
| Chipset | 1 x emplacement PCI Express x1, PCIe 3.0, fonctionnant à x1 |
Stockage
| Source | Interface |
|---|---|
| Processeur | 1 x M.2 (Socket 3, M key, type 2280, prise en charge des SSD SATA et PCIe 3.0 x4/x2) |
| Chipset | 4 x connecteurs SATA 6 Gbit/s |
| Prise en charge RAID | RAID 0, RAID 1, RAID 10 |
USB
| Source | Ports |
|---|---|
| Processeur | 4 x ports USB 3.2 Gen 1 (panneau arrière) |
| Chipset | 2 x ports USB 3.2 Gen 1 (via un connecteur interne) |
| Chipset | 6 x ports USB 2.0/1.1 (2 x panneau arrière, 4 x via des connecteurs internes) |
Connecteurs E/S internes
- 1 x connecteur d'alimentation principal ATX 24 broches
- 1 x connecteur d'alimentation ATX 12V 8 broches
- 1 x connecteur de ventilateur CPU
- 1 x connecteur de ventilateur système
- 1 x connecteur M.2 Socket 3
- 4 x connecteurs SATA 6 Gbit/s
- 1 x connecteur du panneau avant
- 1 x connecteur audio du panneau avant
- 1 x connecteur USB 3.2 Gen 1
- 2 x connecteurs USB 2.0/1.1
- 1 x connecteur Trusted Platform Module (TPM) (2x6 broches, pour module GC-TPM2.0_S uniquement)
- 1 x connecteur de haut-parleur
- 1 x cavalier Clear CMOS
- 1 x connecteur d'intrusion de châssis

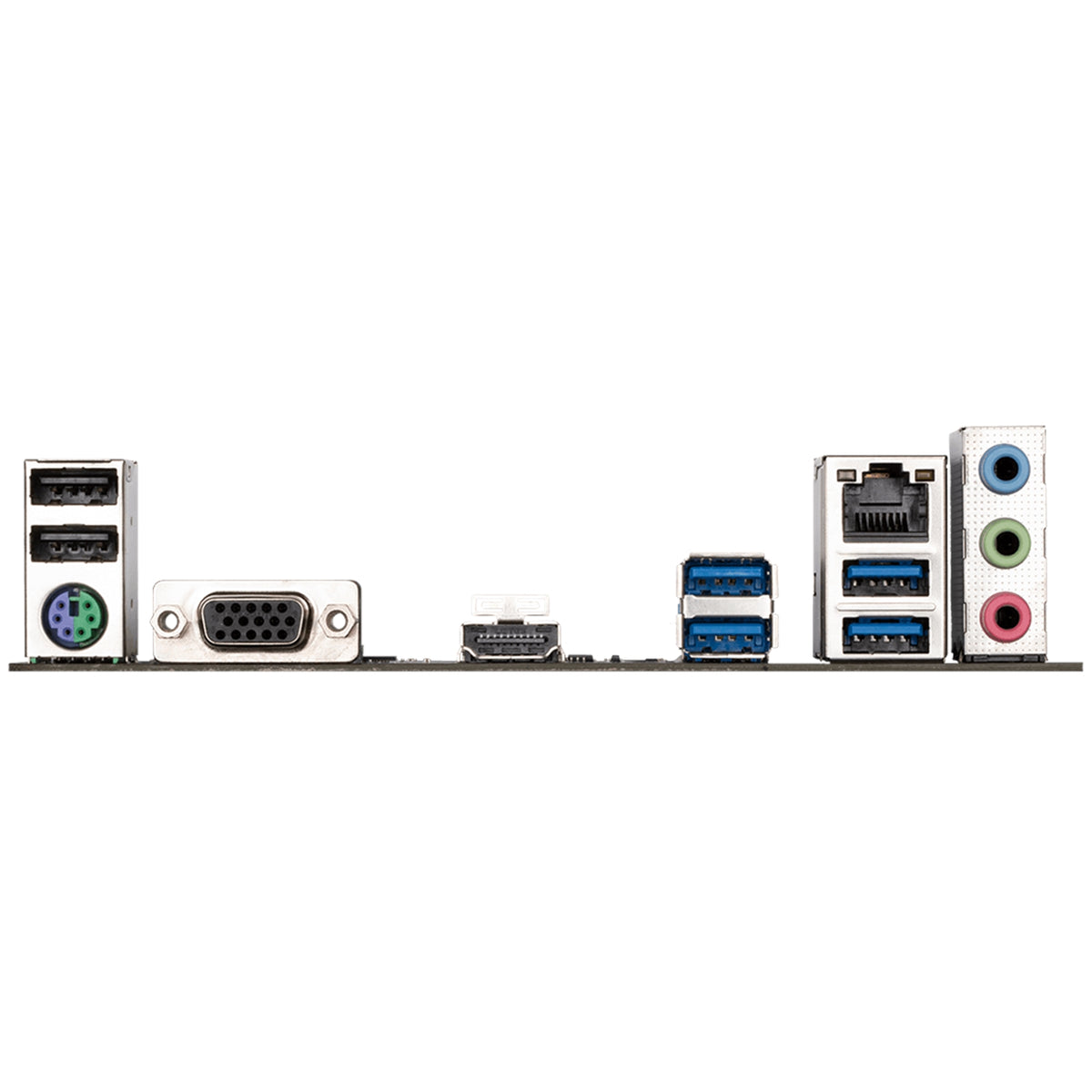

Connecteurs du panneau arrière
- 1 x port clavier/souris PS/2
- 1 x port D-Sub
- 1 x port HDMI
- 4 x ports USB 3.2 Gen 1
- 2 x ports USB 2.0/1.1
- 1 x port LAN RJ-45
- 3 x prises audio
Contrôleur E/S et Surveillance
| Caractéristique | Détails |
|---|---|
| Contrôleur E/S | Puce contrôleur E/S iTE® |
| Surveillance | Détection de tension, détection de température, détection de vitesse de ventilateur |
| Alertes et contrôle | Avertissement de panne de ventilateur, contrôle de vitesse de ventilateur* |
* La prise en charge du contrôle de la vitesse du ventilateur dépend du refroidisseur installé.
BIOS
| Caractéristique | Détails |
|---|---|
| ROM | 1 x flash de 128 Mbit |
| Type | BIOS UEFI AMI (sous licence) |
| Normes | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Fonctionnalités uniques
- Prise en charge de l'APP Center
- @BIOS
- EasyTune
- Smart Backup
- System Information Viewer
- Prise en charge de Q-Flash
- Prise en charge de Xpress Install
Logiciels fournis
- Norton® Internet Security (version OEM)
- Logiciel de gestion de la bande passante LAN
Prise en charge du système d'exploitation
- Windows 11 64 bits
- Windows 10 64 bits
Facteur de forme
| Caractéristique | Détails |
|---|---|
| Facteur de forme | Micro ATX |
| Dimensions | 23,3 cm x 19,8 cm |
Remarques
- Pour Linux, veuillez obtenir les pilotes directement auprès des fournisseurs de chipsets ou de sites Web tiers, selon la disponibilité.
- La plupart des fournisseurs de matériel/logiciels peuvent ne plus fournir de pilotes pour Windows 9X/ME/2000/XP. Si de tels pilotes sont disponibles, ils seront mis à jour sur le site Web de GIGABYTE.
