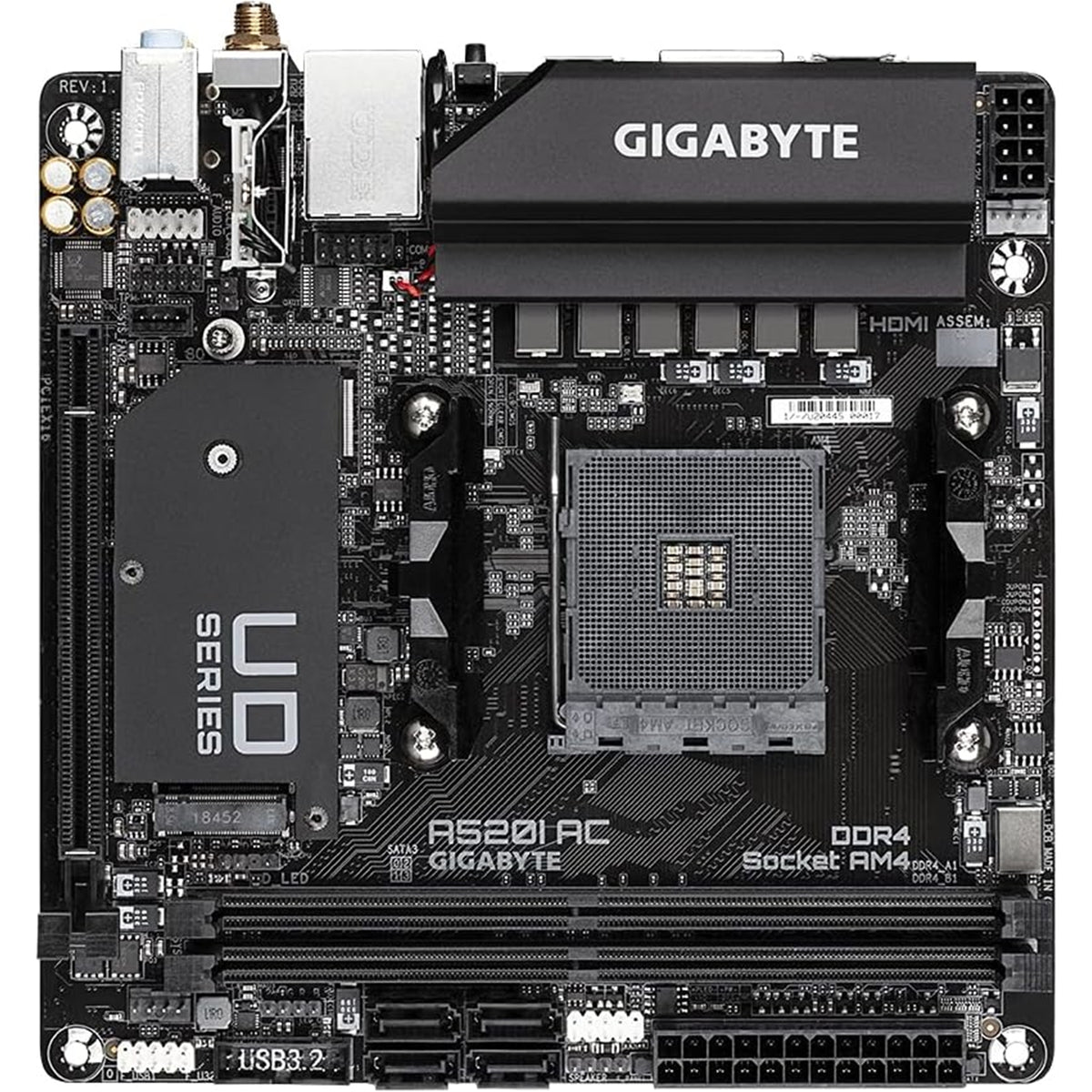

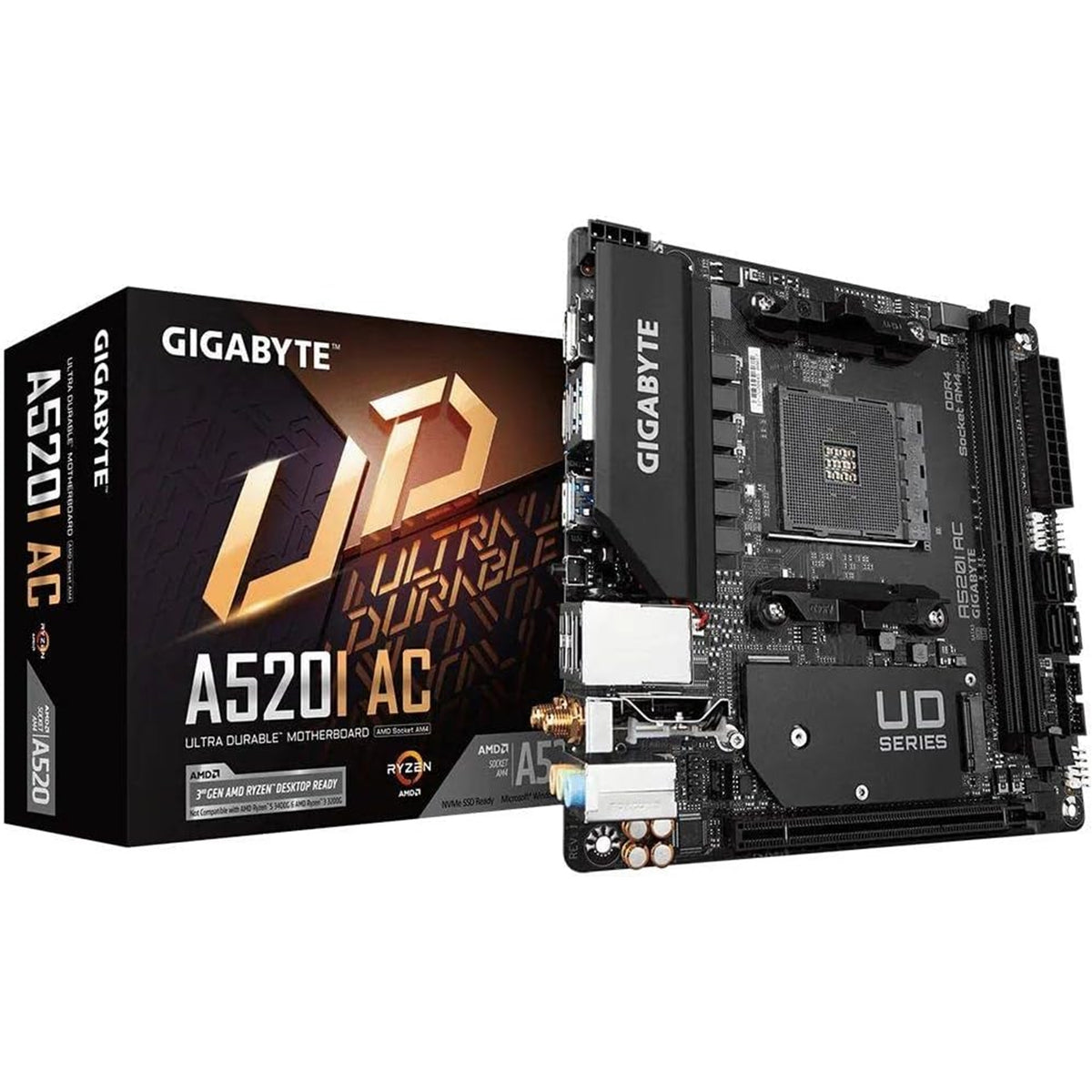

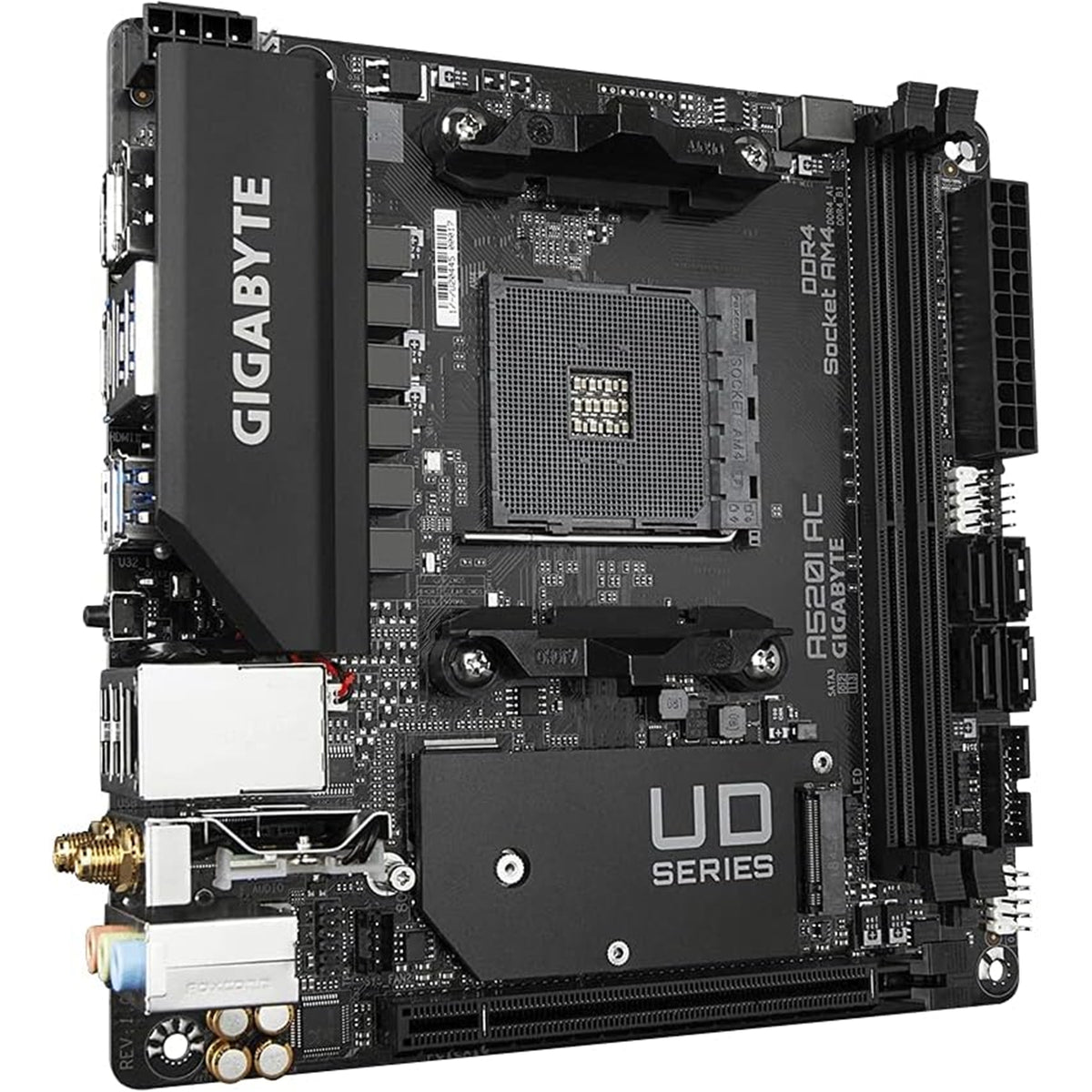

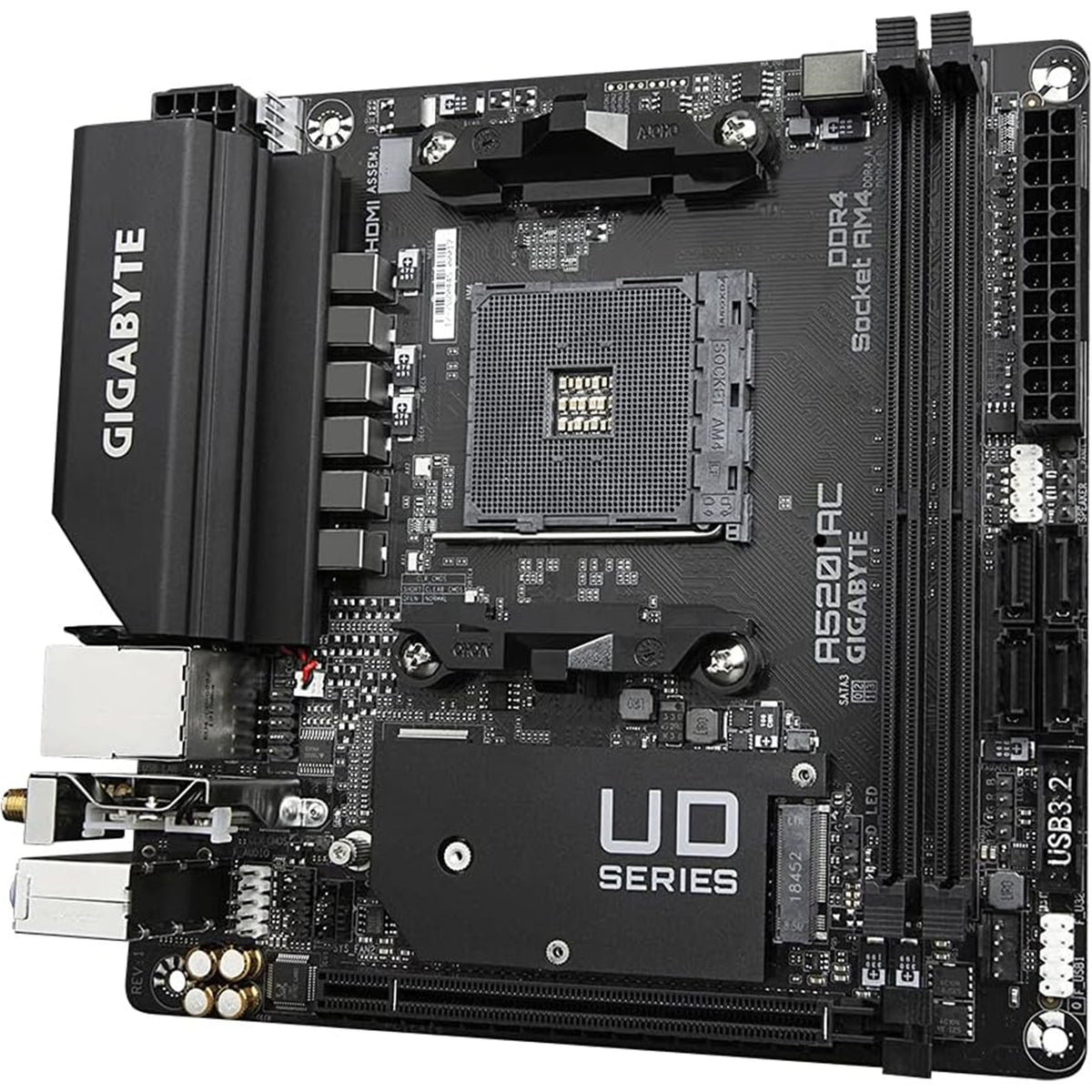

Carte mère Ultra Durable AMD A520 Mini‑ITX
Carte mère AMD A520 Mini-ITX compacte et riche en fonctionnalités, conçue pour les puissantes configurations Ryzen, avec une alimentation robuste, une connectivité rapide, et un refroidissement et un éclairage personnalisables.
Fonctionnalités clés
- Support AMD Socket AM4
- AMD Ryzen série 5000
- AMD Ryzen série 5000 G
- AMD Ryzen série 4000 G
- AMD Ryzen série 3000
-
AMD Ryzen série 3000 G
-
VRM numérique direct à 6 phases avec DrMOS 55A
- Contrôleur PWM numérique et DrMOS
- Alimentation précise pour les composants gourmands en énergie et sensibles
-
Conçu pour maximiser les performances des processeurs AMD Ryzen de 3e génération
-
Stockage ultra-rapide
- Connecteur NVMe PCIe 3.0 x4 M.2
-
Prise en charge des SSD SATA et PCIe 3.0 x4/x2
-
Sans fil et réseau intégrés
- Wi-Fi double bande 802.11ac avec un débit de transfert allant jusqu'à 433 Mbps
- Prise en charge Bluetooth 4.2
- Antenne Ultra Durable avec gain de signal de 4 dBi, base magnétique, prise en charge double bande 2,4/5 GHz
-
LAN Gigabit Realtek avec logiciel de gestion de bande passante pour une latence et une réactivité améliorées
-
Connectivité d'affichage avancée
- DisplayPort
- Deux ports HDMI 2.1
- Jusqu'à 5120x2880@60 Hz (DP) et 4096x2160@60 Hz (HDMI)
- HDMI 2.1 rétrocompatible avec HDMI 2.0/1.4
-
Bande passante de 48 Gb/s, rapport natif 21:9, Full HDR, prise en charge HDCP 2.3
-
Smart Fan 5 avec Fan Stop
- Plusieurs capteurs de température
- Connecteurs de ventilateur hybrides prenant en charge les modes PWM et tension
- Arrêt de ventilateur personnalisable basé sur les seuils de température
- Conception compatible avec le refroidissement liquide
-
Nouveau logiciel Smart Fan 5 avec modes de vitesse silencieuse à pleine et contrôle de la courbe de ventilateur
-
Éclairage RVB FUSION 2.0
- Contrôle RVB intégré et de la bande LED RVB/adressable externe
- Prise en charge des bandes LED adressables 5V et jusqu'à 300 LED
-
Plusieurs motifs d'éclairage, styles et paramètres de vitesse
-
Q‑Flash Plus
-
Mise à jour du BIOS sans installer le CPU, la mémoire ou la carte graphique
-
Conception Ultra Durable
- Résistances anti-soufre
Performances Wi‑Fi et antenne
- Le Wi-Fi double bande 802.11ac prend en charge jusqu'à 433 Mbps, jusqu'à 3 fois plus rapide que le 802.11n
- Prise en charge Bluetooth 4.2
- Caractéristiques de l'antenne Ultra Durable :
- Prise en charge double bande 802.11ax/ac 2,4 GHz et 5 GHz
- Gain de signal de 4 dBi
- Base magnétique pour une direction et un placement optimaux du signal
Spécifications techniques
Processeur
| Spécification | Détails |
|---|---|
| Socket | AMD Socket AM4 |
| Processeurs pris en charge | AMD Ryzen série 5000, Ryzen série 5000 G, Ryzen série 4000 G, Ryzen série 3000, Ryzen série 3000 G |
Chipset
| Spécification | Détails |
|---|---|
| Chipset | AMD A520 |
Mémoire
| Spécification | Détails |
|---|---|
| Emplacements | 2 x emplacements DDR4 DIMM |
| Capacité maximale | Jusqu'à 64 Go (32 Go par DIMM) |
| Vitesses prises en charge | DDR4 5300(O.C.) / 5200(O.C.) / 5100(O.C.) / 4800(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz |
| Architecture | Double canal |
| Prise en charge ECC | DIMM ECC non tamponné 1Rx8/2Rx8 |
| Prise en charge non-ECC | DIMM non-ECC non tamponné 1Rx8/2Rx8/1Rx16 |
| Prise en charge XMP | Profil de mémoire extrême (XMP) |
Graphiques intégrés
| Spécification | Détails |
|---|---|
| GPU intégré | Graphiques AMD Radeon (dépend du processeur) |
| Sorties d'affichage | 1 x DisplayPort, 2 x HDMI |
| Résolution maximale (DP) | 5120x2880@60 Hz |
| Résolution maximale (HDMI) | 4096x2160@60 Hz |
Audio
| Spécification | Détails |
|---|---|
| Codec | Codec audio Realtek |
| Canaux audio | Audio haute définition 2/4/5.1/7.1 canaux |
LAN
| Spécification | Détails |
|---|---|
| Puce LAN | Realtek GbE LAN (10/100/1000 Mbit) |
| Fonctionnalités | Logiciel de gestion de bande passante |
Communication sans fil
| Spécification | Détails |
|---|---|
| Modules (par révision de PCB) | Intel Wi-Fi AC 3168 (rév. 1.0/1.2/1.3) / Intel Wi-Fi AC 9260 (rév. 1.1) / Realtek Wi-Fi AzureWave AW‑CB304NF (Realtek RTL8821CE) (rév. 1.4) |
| Standard Wi-Fi | 802.11a/b/g/n/ac, double bande 2,4/5 GHz |
| Bluetooth | 4.2 |
Emplacements d'extension
| Spécification | Détails |
|---|---|
| PCI Express | 1 x emplacement PCI Express x16 (PCIe 3.0, x16), intégré au CPU |
Stockage
| Spécification | Détails |
|---|---|
| M.2 | 1 x Socket M.2 3 (type 2260/2280, prise en charge SSD SATA et PCIe 3.0 x4/x2), intégré au CPU |
| SATA | 4 x connecteurs SATA 6Gb/s (chipset) |
| RAID | Prise en charge RAID 0, RAID 1, RAID 10 |
USB
| Source | Ports |
|---|---|
| Intégré au CPU | 4 x ports USB 3.2 Gen 1 (panneau arrière) |
| Chipset | 2 x ports USB 3.2 Gen 1 (connecteur interne) |
| Chipset | 4 x ports USB 2.0/1.1 (2 à l'arrière, 2 via connecteur interne) |
Connecteurs E/S internes
- 1 x connecteur d'alimentation principale ATX 24 broches
- 1 x connecteur d'alimentation ATX 12V 8 broches
- 1 x connecteur de ventilateur CPU
- 2 x connecteurs de ventilateur système
- 1 x connecteur de bande LED adressable
- 1 x connecteur de bande LED RVB
- 1 x connecteur M.2 Socket 3
- 4 x connecteurs SATA 6Gb/s
- 1 x connecteur de panneau avant
- 1 x connecteur audio de panneau avant
- 1 x connecteur de haut-parleur
- 1 x connecteur USB 3.2 Gen 1
- 1 x connecteur USB 2.0/1.1
- 1 x connecteur Trusted Platform Module (TPM) (2x6 broches, pour le module GC-TPM2.0_S uniquement)
- 1 x connecteur de port série
- 1 x cavalier Clear CMOS

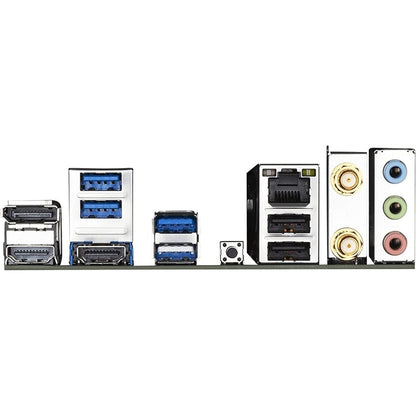

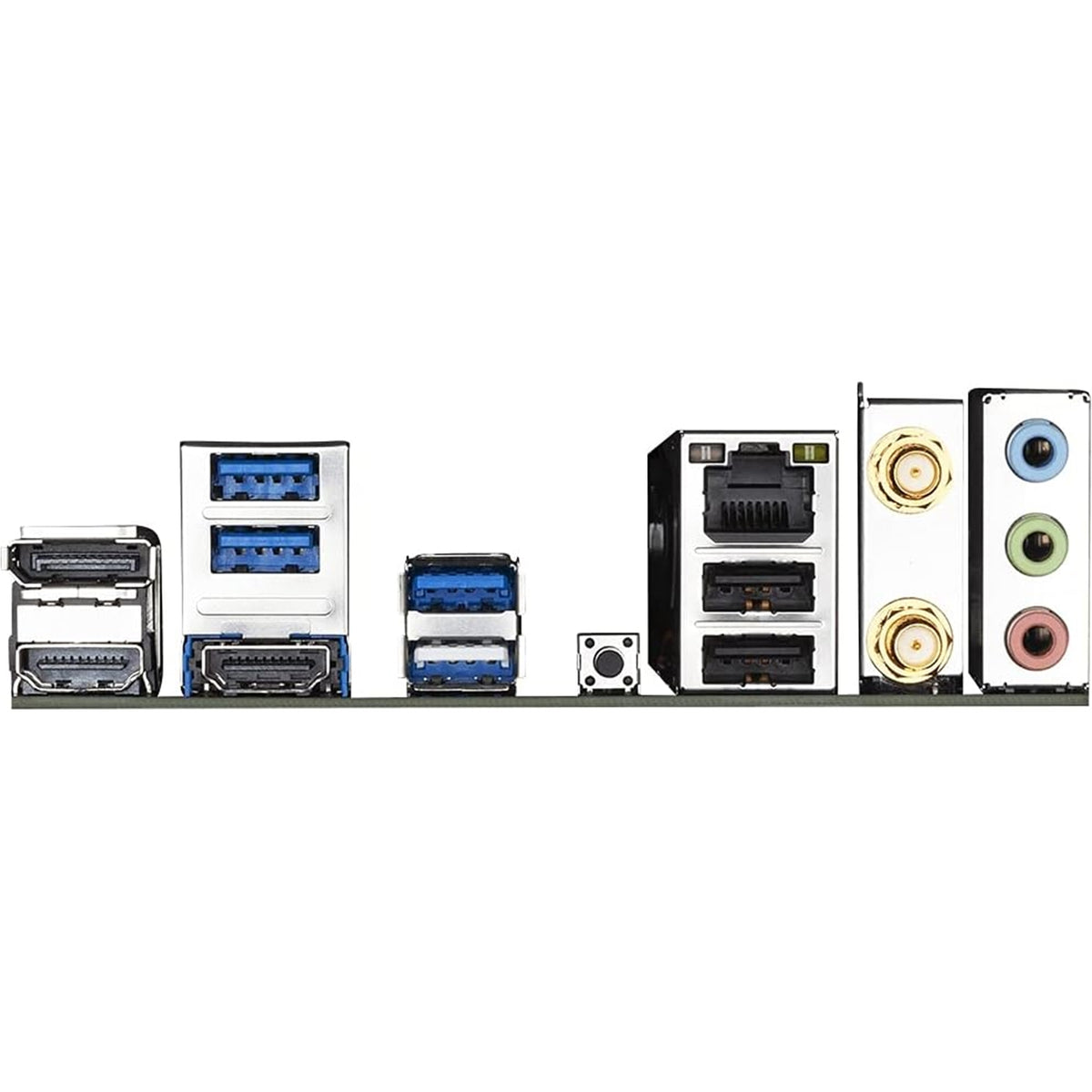

Connecteurs du panneau arrière
- 1 x DisplayPort
- 2 x ports HDMI
- 4 x ports USB 3.2 Gen 1
- 2 x ports USB 2.0/1.1
- 1 x bouton Q‑Flash Plus
- 1 x port LAN RJ‑45
- 2 x connecteurs d'antenne SMA (1T1R)
- 3 x prises audio
Contrôleur E/S et surveillance
| Spécification | Détails |
|---|---|
| Contrôleur E/S | Puce de contrôleur E/S iTE |
| Surveillance | Détection de tension, de température, de vitesse de ventilateur |
| Alertes | Alertes de surchauffe et de panne de ventilateur |
| Contrôle du ventilateur | Contrôle de la vitesse du ventilateur pris en charge |
BIOS
| Spécification | Détails |
|---|---|
| ROM | 1 x flash 128 Mbit |
| Type | BIOS AMI UEFI (sous licence) |
| Standards | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Utilitaires | Q-Flash Plus, prise en charge Q-Flash |
Fonctionnalités uniques
- Centre d'applications
- @BIOS
- EasyTune
- RGB Fusion
- Sauvegarde intelligente
- Afficheur d'informations système
- Prise en charge Q-Flash Plus
- Prise en charge Q-Flash
Logiciel fourni
- Norton Internet Security (version OEM)
- Logiciel de gestion de bande passante LAN
Prise en charge du système d'exploitation
- Windows 11 64 bits
- Windows 10 64 bits
Format
| Spécification | Détails |
|---|---|
| Format | Mini‑ITX |
| Dimensions | 17,0 cm x 17,0 cm |
Cette carte mère AMD A520 Mini-ITX Ultra Durable combine une alimentation VRM numérique robuste, le Wi-Fi double bande 802.11ac intégré, un LAN Gigabit Realtek avec gestion de bande passante, un stockage M.2 PCIe 3.0 x4 ultra-rapide, un refroidissement avancé Smart Fan 5, un contrôle de l'éclairage RVB FUSION 2.0 et la capacité de mise à jour du BIOS Q-Flash Plus dans un format Mini-ITX compact de 17 x 17 cm.
