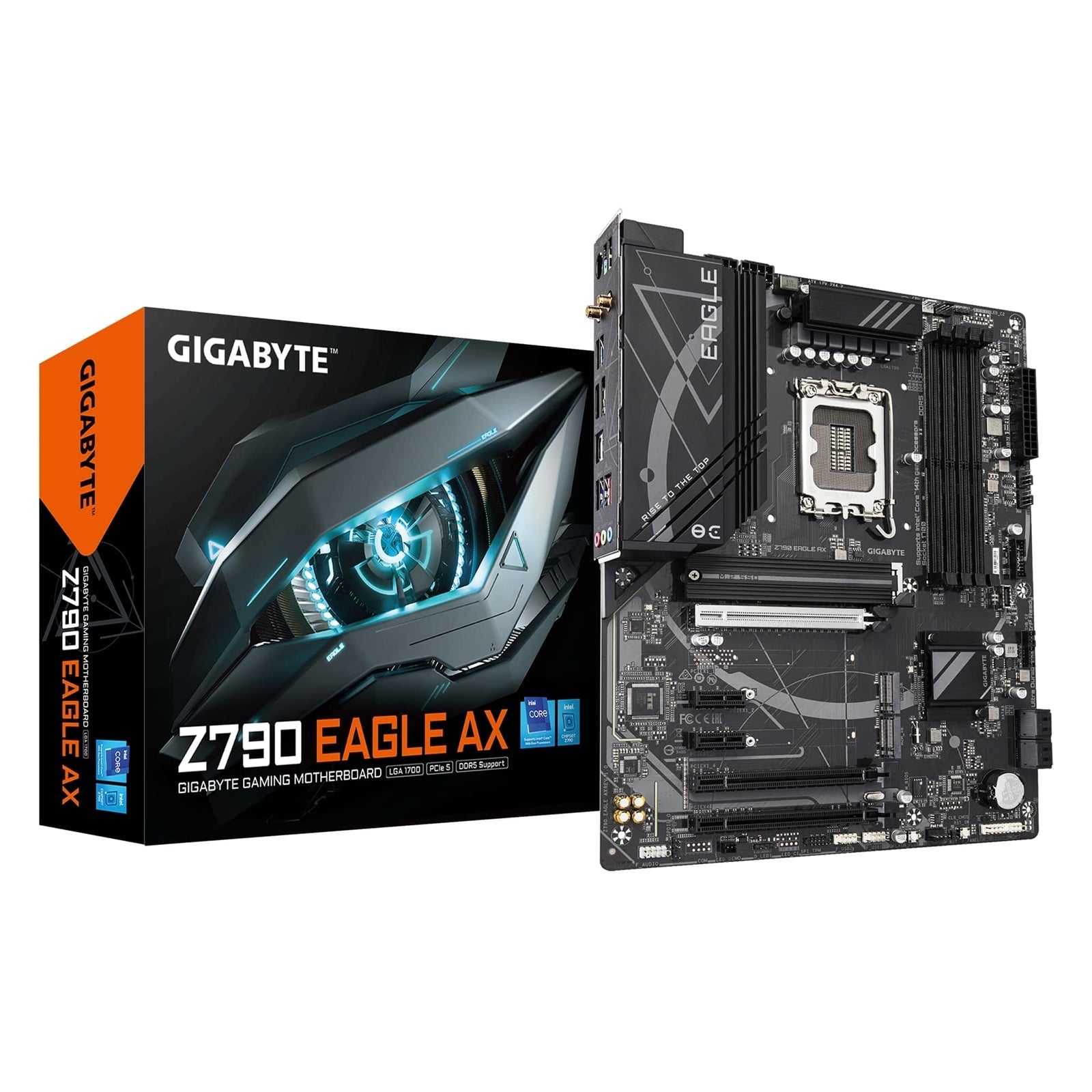

Placa base ATX GIGABYTE Z790 EAGLE AX (rev. 1.0)
La GIGABYTE Z790 EAGLE AX (rev. 1.0) está diseñada para procesadores Intel de 14.ª, 13.ª y 12.ª generación, ofreciendo un rendimiento de alta gama, conectividad de próxima generación y una refrigeración robusta para construcciones modernas de juegos y productividad.
Características clave
-
Soporte de CPU: Socket Intel LGA1700
Soporta procesadores Intel Core de 14.ª / 13.ª / 12.ª generación, Pentium Gold y Celeron -
Rendimiento inigualable
- Solución VRM digital de 12+1+1 fases gemelas
-
PWM digital con MOSFETs de bajo RDS(on)
-
Memoria DDR5
- DDR5 de doble canal
- 4 ranuras DIMM con soporte XMP 3.0
-
Overclocking de DDR5 hasta 7600 MT/s y más allá*
-
Almacenamiento de próxima generación
- 3 conectores M.2 PCIe 4.0 x4
-
Soporte para NVMe y SATA (según la especificación de la ranura)
-
Diseño térmico avanzado
- Disipador de calor MOSFET ampliado
-
M.2 Thermal Guard para ayudar a mantener la estabilidad de la alimentación del VRM y el rendimiento de las SSD M.2
-
PCIe y EZ-Latch
- Ranura principal PCIe 5.0 x16
-
Diseño de liberación rápida EZ-Latch para una extracción más fácil de la tarjeta gráfica
-
Red de alta velocidad
- LAN de 2.5 GbE
- Wi-Fi 6E (802.11ax) con soporte de banda de 2.4/5/6 GHz
-
Bluetooth 5.3
-
Conectividad extendida
- Salidas de video DisplayPort y HDMI
-
USB-C trasero de 10Gb/s
-
Smart Fan 6
- Múltiples sensores de temperatura
- Cabezales de ventilador híbridos con PWM/DC y FAN STOP
-
Control avanzado de la curva del ventilador y perfiles en la BIOS
-
Q-Flash Plus
-
Actualizar la BIOS sin CPU, memoria o tarjeta gráfica instaladas
-
Diseño ultra duradero
- Construido con componentes optimizados para un rendimiento estable y a largo plazo
*La capacidad de overclocking de la memoria varía según la CPU y la configuración de la memoria.
Conectividad y red Premium
Wi-Fi 6E 802.11ax
- Soporta bandas de 2.4/5/6 GHz
- Velocidades inalámbricas de hasta 2.4 Gbps
- Transmisión fluida, experiencia de juego mejorada y menos desconexiones
- Bluetooth 5.3 con mayor alcance y transmisión más rápida
LAN de 2.5 GbE
- Chip LAN Realtek de 2.5 GbE
- Soporta 2.5 Gbps / 1 Gbps / 100 Mbps
- Diseñado para juegos de baja latencia y transferencia de datos de alta velocidad
Diseño de hardware PCIe 5.0 / 4.0
- Ranura gráfica PCIe 5.0 x16
- Soporte de almacenamiento M.2 PCIe 4.0
- Construido para funcionar con dispositivos PCIe 5.0 / 4.0 para un rendimiento superior
Audio de alta fidelidad
- Códec de audio de alta definición Realtek
- Condensadores de audio de alta gama para un sonido de alta resolución y alta fidelidad
- Diseño Audio Noise Guard para ayudar a reducir la interferencia a nivel de PCB
- Admite audio de 2/4/5.1/7.1 canales y salida S/PDIF
Diseño fácil y amigable para el constructor
EZ-Latch
- Diseño de ranura PCIe de liberación rápida
- Desbloquea y retira fácilmente las tarjetas gráficas de la ranura PCIe
Q-Flash Plus (Actualización de BIOS sin CPU/Memoria/GPU)
- Conecte los cables de alimentación principal de 24 pines y 8 pines a la placa base.
- Descargue el archivo de la BIOS de la placa base, renómbrelo a
gigabyte.bin, guárdelo en una unidad flash USB con formato FAT32 e insértelo en el puerto USB Q-FLASH PLUS. - Presione el botón Q-FLASH PLUS para iniciar la actualización automática de la BIOS.
Control de refrigeración Smart Fan 6
Smart Fan 6 está diseñado para garantizar una refrigeración óptima y un funcionamiento silencioso con una configuración flexible:
- Soporte de alta corriente
- Cada cabezal de ventilador soporta ventiladores PWM/DC y bombas de refrigeración líquida
-
Hasta 24W (12V x 2A) con protección contra sobrecorriente
-
Control de precisión
-
Múltiples puntos de control de temperatura y velocidad del ventilador para curvas de ventilador precisas
-
Modo de curva dual
- Modo pendiente: Curva de velocidad del ventilador lineal
-
Modo escalera: Velocidad del ventilador constante dentro de rangos de temperatura definidos
-
Parada del ventilador
- Los ventiladores pueden detenerse completamente por debajo de los umbrales de temperatura definidos por el usuario
Interfaz de usuario de Smart Fan 6 BIOS
- Interfaz de usuario mejorada de la curva del ventilador con más puntos de control (de 5 a 7) y un gráfico más grande
- Modo de gráfico dual de pendiente/escalera para diferentes escenarios de uso
- Entrada manual de velocidad del ventilador para un ajuste fino avanzado
- EZ Tuning: Define 4 puntos básicos de temperatura/velocidad y genera automáticamente una curva
- Perfil de curva del ventilador almacenado en la ROM de la BIOS y conservado después de las actualizaciones de la BIOS
BIOS UC y PerfDrive
- Interfaz de usuario y experiencia de usuario de la BIOS rediseñadas con una interfaz intuitiva y visualmente refinada
- Acceso rápido: 9 ranuras personalizables en el modo fácil
- PerfDrive: Configuraciones exclusivas de la BIOS para optimizar el rendimiento basándose en la configuración de refrigeración
Especificaciones
CPU
| Característica | Detalles |
|---|---|
| Zócalo | LGA1700 |
| Soporte | Intel Core de 14.ª, 13.ª, 12.ª generación, Pentium Gold, Celeron |
| Caché | La caché L3 varía con la CPU |
Chipset
| Característica | Detalles |
|---|---|
| Chipset | Intel Z790 Express |
Memoria
| Característica | Detalles |
|---|---|
| Arquitectura | DDR5 de doble canal |
| Ranuras | 4 x DDR5 DIMM, hasta 192 GB (48 GB por DIMM) |
| 14.ª y 13.ª generación Core i9/i7 | DDR5 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200 / 4800 / 4400 MT/s |
| 13.ª generación Core i5/i3 y 12.ª generación Core/Pentium Gold/Celeron | DDR5 4800 / 4400 MT/s |
| Soporte de módulos | DIMM ECC sin búfer 1Rx8/2Rx8 (modo no ECC), DIMM no ECC sin búfer 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para módulos Extreme Memory Profile (XMP) |
Gráficos integrados
| Puerto | Resolución máxima |
|---|---|
| HDMI | 4096 x 2160 a 60 Hz |
| DisplayPort | 4096 x 2304 a 60 Hz |
Audio
| Característica | Detalles |
|---|---|
| Códec | Códec de audio Realtek |
| Canales | 2/4/5.1/7.1 canales |
| Salida digital | Soporte de salida S/PDIF |
LAN
| Característica | Detalles |
|---|---|
| Controlador | Chip LAN Realtek de 2.5 GbE |
| Velocidades | 2.5 Gbps / 1 Gbps / 100 Mbps |
Comunicación inalámbrica (varía según la revisión de la PCB)
| Rev. de PCB | Módulo | Estándar Wi-Fi | Bandas | Bluetooth | Notas |
|---|---|---|---|---|---|
| 1.0 | Intel Wi-Fi 6E AX211 | 802.11a/b/g/n/ac/ax | 2.4/5/6 GHz | 5.3 | Soporta 11ax 160 MHz |
| 1.1 | Realtek Wi-Fi 6E RTL8852CE | 802.11a/b/g/n/ac/ax | 2.4/5/6 GHz | 5.3 | Soporta 11ax 160 MHz |
Ranuras de expansión
| Fuente | Ranura | Estándar | Líneas |
|---|---|---|---|
| CPU | 1 x PCIe x16 (PCIEX16) | PCIe 5.0 | x16 |
| Chipset | 1 x PCIe x16 (PCIEX4) | PCIe 4.0 | x4 |
| Chipset | 1 x PCIe x16 (PCIEX1_4) | PCIe 3.0 | x1 |
| Chipset | 2 x PCIe x1 (PCIEX1_2, PCIEX1_3) | PCIe 3.0 | x1 |
Almacenamiento
| Fuente | Conector | Tipo | Soporte |
|---|---|---|---|
| CPU | 1 x M.2 (M2A_CPU) | Socket 3, M key, 22110/2280 | SSD PCIe 4.0 x4/x2 |
| Chipset | 1 x M.2 (M2P_SB) | Socket 3, M key, 2280 | SSD PCIe 4.0 x4/x2 |
| Chipset | 1 x M.2 (M2M_SB) | Socket 3, M key, 2280 | SSD SATA y PCIe 4.0 x4/x2 |
| Chipset | 4 x SATA 6Gb/s | — | Dispositivos SATA |
Soporte RAID
- SSD NVMe: RAID 0, 1, 5, 10
- SATA: RAID 0, 1, 5, 10
USB
| Fuente | Conector | Tipo | Ubicación |
|---|---|---|---|
| Chipset | 1 x USB Type-C | USB 3.2 Gen 2 | Panel trasero |
| Chipset | 1 x USB Type-C | USB 3.2 Gen 1 | Cabezal interno |
| Chipset | 1 x USB Type-A (rojo) | USB 3.2 Gen 2 | Panel trasero |
| Chipset | 6 x USB | USB 3.2 Gen 1 | 4 traseros, 2 cabezales internos |
| Chipset + Hub | 2 x USB | USB 2.0/1.1 | Panel trasero |
| Chipset + Hub | 4 x USB | USB 2.0/1.1 | Cabezales internos |
Conectores de E/S internos
- 1 conector de alimentación principal ATX de 24 pines
- 2 conectores de alimentación ATX 12V de 8 pines
- 1 cabezal de ventilador de CPU
- 1 cabezal de ventilador/bomba de refrigeración líquida de CPU
- 3 cabezales de ventilador del sistema
- 1 cabezal de ventilador/bomba de refrigeración líquida del sistema
- 2 cabezales de tira LED direccionables
- 3 conectores M.2 Socket 3
- 4 conectores SATA de 6Gb/s
- 1 cabezal de panel frontal
- 1 cabezal de audio del panel frontal
- 1 cabezal de salida S/PDIF
- 1 cabezal USB Type-C (USB 3.2 Gen 1)
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 2 conectores de tarjeta adicional Thunderbolt
- 1 cabezal de Módulo de Plataforma Confiable (solo serie GC-TPM2.0 SPI)
- 1 botón de reinicio
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
Conectores del panel trasero
- 1 puerto combinado PS/2 para teclado/ratón
- 1 USB Type-C (USB 3.2 Gen 2)
- 1 USB 3.2 Gen 2 Type-A (rojo)
- 4 puertos USB 3.2 Gen 1
- 2 puertos USB 2.0/1.1
- 2 conectores de antena SMA (1T1R)
- 1 puerto HDMI
- 1 DisplayPort
- 1 puerto LAN RJ-45
- 3 conectores de audio
Controlador y monitorización de E/S
- Chip controlador de E/S iTE
- Detección de voltaje, temperatura y velocidad del ventilador
- Detección de caudal de refrigeración líquida
- Advertencia de fallo del ventilador
- Control de velocidad del ventilador
BIOS
- 1 flash de 256 Mbit
- BIOS AMI UEFI (licenciada)
- Soporte PnP 1.0a, DMI 2.7, WfM 2.0, SMBIOS 2.7, ACPI 5.0
Características únicas
- Soporte para GIGABYTE Control Center (GCC)
- Q-Flash y Q-Flash Plus
- Copia de seguridad inteligente
Software incluido
- Norton Internet Security (versión OEM)
- Software de gestión de ancho de banda LAN
Soporte de sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
Factor de forma
- ATX
- Dimensiones: 30.5 cm x 24.4 cm
