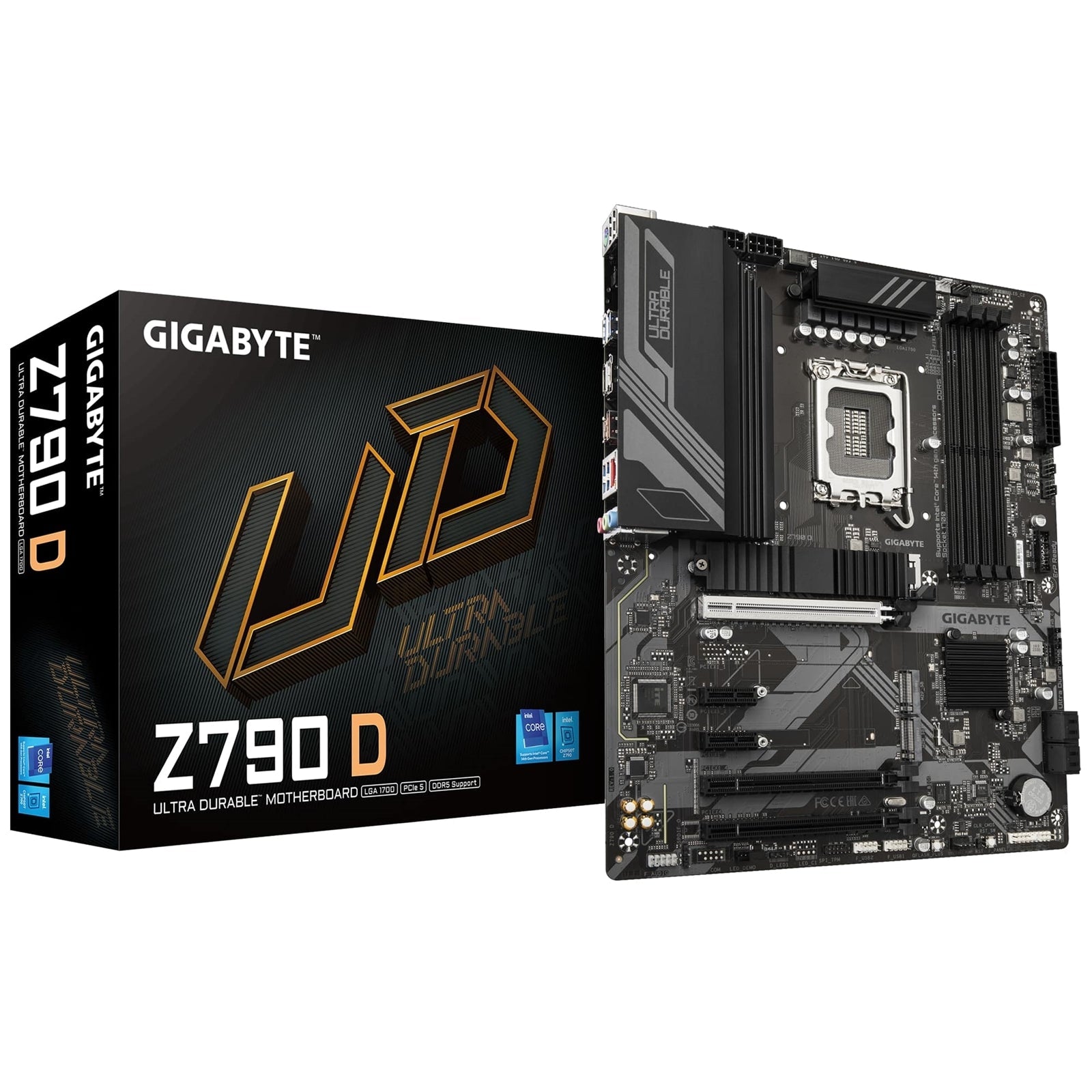

Placa base Gigabyte Z790 D Ultra Durable Intel 1700 Socket, ATX, 4 ranuras DDR5, 3 tomas M.2, LAN de 2.5GbE, 1 puerto DisplayPort / 1 puerto HDMI

Placa base ATX GIGABYTE Z790 D (rev. 1.0)

La GIGABYTE Z790 D (rev. 1.0) está diseñada para ofrecer un potente rendimiento, conectividad avanzada y una robusta durabilidad para las plataformas de escritorio Intel de 14.ª, 13.ª y 12.ª generación.

Características principales

• Soporte de CPU: Procesadores Intel Core de 14.ª / 13.ª / 12.ª generación, Pentium Gold y Celeron (LGA1700)
• VRM digital: Solución VRM digital de doble fase 12+1+1 con MOSFETs de bajo RDS(on)
• Memoria: DDR5 de doble canal con 4 ranuras DIMM y soporte XMP 3.0
• Soporte de overclocking DDR5 hasta 7600 (O.C.) y más (con CPUs compatibles)
• Almacenamiento:
• 3 conectores M.2 PCIe 4.0 x4
• 4 conectores SATA de 6 Gb/s
• Soporte RAID 0/1/5/10 para dispositivos de almacenamiento NVMe y SATA
• Salidas gráficas: HDMI y DisplayPort
• Redes: LAN Realtek 2.5GbE
• Expansión: Diseño de hardware PCIe 5.0 / 4.0 / 3.0
• Audio: Audio Hi-Fi con condensadores de audio de alta gama y protección contra ruido de audio
• Refrigeración: Diseño térmico avanzado y M.2 Thermal Guard, Smart Fan 6 con interfaz de control de ventiladores BIOS mejorada
• Facilidad de uso: EZ-Latch para ranura PCIe, Q-Flash Plus para actualización de BIOS sin CPU/memoria/GPU
• Factor de forma: ATX, 30.5 cm x 24.4 cm

Rendimiento VRM digital sin igual

• Diseño PWM digital de doble fase 12+1+1
• MOSFETs de bajo RDS(on)
• Diseñado para garantizar un suministro de energía y un rendimiento estables

Soporte de memoria DDR5 de alta velocidad

• Admite memoria DDR5 de doble canal
• 4 zócalos DIMM DDR5, hasta 256 GB en total (64 GB por DIMM)
• Admite:
• Intel Core i9/i7 de 14.ª y 13.ª generación: DDR5 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200 / 4800 / 4400 MT/s
• Intel Core i5/i3 de 13.ª generación y Intel Core de 12.ª generación, Pentium Gold, Celeron: DDR5 4800 / 4400 MT/s
• Admite DIMM sin búfer ECC 1Rx8/2Rx8 (modo no ECC) y DIMM sin búfer no ECC 1Rx8/2Rx8/1Rx16
• Admite módulos de memoria Extreme Memory Profile (XMP)

Almacenamiento de próxima generación

• 1 x M.2 (CPU, zócalo 3, tecla M, 22110/2280, PCIe 4.0 x4/x2) – M2A_CPU
• 1 x M.2 (Chipset, zócalo 3, tecla M, 2280, PCIe 4.0 x4/x2) – M2P_SB
• 1 x M.2 (Chipset, zócalo 3, tecla M, 2280, SATA y PCIe 4.0 x4/x2) – M2M_SB
• 4 conectores SATA de 6 Gb/s
• Soporte RAID 0/1/5/10 para SSD NVMe y dispositivos de almacenamiento SATA
• M.2 Thermal Guard para ayudar a mantener el rendimiento del SSD

Diseño térmico avanzado y Smart Fan 6

Características de Smart Fan 6:

• Soporte para ventiladores PWM/DC y bombas de refrigeración líquida
• Soporte de alta corriente: hasta 24W por cabezal de ventilador (12V x 2A) con protección contra sobrecorriente
• Múltiples puntos de control de temperatura y velocidad del ventilador para curvas de ventilador precisas
• Modos de curva duales:
• Modo de pendiente: curva de velocidad del ventilador lineal
• Modo de escalones: velocidad constante del ventilador dentro de intervalos de temperatura
• Parada del ventilador: los ventiladores pueden detenerse completamente por debajo de una temperatura definida por el usuario

Mejoras en la interfaz de usuario de Smart Fan 6 BIOS:

• Puntos de control de curva de ventilador expandidos (de 5 a 7)
• Gráfico de velocidad del ventilador más grande y claro
• Cambio de modo de gráfico dual de pendiente/escalones
• Entrada manual para ajustar la velocidad del ventilador de forma avanzada
• EZ Tuning: establece 4 puntos aproximados de temperatura/ventilador y genera la curva automáticamente
• Perfil de curva de ventilador: guarda el perfil en la ROM del BIOS, se mantiene después de las actualizaciones del BIOS

Diseño de hardware PCIe 5.0 / 4.0

• 1 ranura PCIe 5.0 x16 (de la CPU, PCIEX16)
• 1 ranura PCIe 4.0 x16 funcionando a x4 (del chipset, PCIEX4)
• 1 ranura PCIe 3.0 x16 funcionando a x1 (PCIEX1_4)
• 2 ranuras PCIe 3.0 x1 (PCIEX1_2, PCIEX1_3)

Diseñado para funcionar con dispositivos PCIe 5.0 / 4.0 para un ancho de banda y rendimiento superiores.

Redes rápidas

• LAN Realtek 2.5GbE (2.5 Gbps / 1 Gbps / 100 Mbps)
• Diseñado para reducir el retraso y mejorar la capacidad de respuesta

Diseño de audio Hi-Fi

• Condensadores de audio de alta gama para un sonido de alta resolución y alta fidelidad
• Protección contra ruido de audio que aísla los componentes de audio analógicos sensibles a nivel de PCB
• CODEC de audio Realtek
• Audio de alta definición
• Soporte de 2/4/5.1/7.1 canales (para 7.1 canales, use la configuración del software de audio)
• Soporte para salida S/PDIF

Diseño fácil de usar y Q-Flash Plus

EZ-Latch

• Ranura PCIe 4.0 x16 con diseño de liberación rápida
• Desbloquea y quita fácilmente las tarjetas gráficas

Q-Flash Plus (actualización de BIOS sin CPU/memoria/GPU)

1. Conecte los cables de alimentación de 24 pines y 8 pines a la placa base.
2. Descargue el archivo BIOS de la placa base, renómbrelo a gigabyte.bin, guárdelo en una unidad USB FAT32 e insértelo en el puerto USB Q-FLASH PLUS.
3. Presione el botón Q-FLASH PLUS para iniciar la actualización automática del BIOS.

UC BIOS rediseñada

• Interfaz de usuario/experiencia de usuario intuitiva con una interfaz estéticamente refinada
• Acceso rápido: 9 ranuras de opciones personalizables en modo fácil
• Configuraciones exclusivas de BIOS optimizadas según la configuración de refrigeración

Conectividad extendida

Gráficos integrados

• 1 puerto HDMI – resolución máxima 4096x2160 @ 60 Hz
• 1 puerto DisplayPort – resolución máxima 4096x2304 @ 60 Hz
• Soporte para gráficos integrados Intel HD (cuando se utilizan CPUs compatibles)

Puertos USB

Chipset:

• 1 x USB Type-C (panel trasero) – USB 3.2 Gen 2
• 1 x USB Type-C (cabezal interno) – USB 3.2 Gen 1
• 1 x USB 3.2 Gen 2 Type-A (rojo, panel trasero)
• 6 x USB 3.2 Gen 1 (4 x panel trasero, 2 x cabezal interno)
• 2 x USB 2.0/1.1 (panel trasero)

Chipset + concentrador USB 2.0:

• 4 x USB 2.0/1.1 (cabezales internos)

(Configuración USB según lo proporcionado.)

Conectores de E/S internos

• 1 conector de alimentación principal ATX de 24 pines
• 2 conectores de alimentación ATX de 12V de 8 pines
• 1 cabezal de ventilador de CPU
• 1 cabezal de ventilador de CPU/bomba de refrigeración líquida
• 3 cabezales de ventilador de sistema
• 1 cabezal de ventilador de sistema/bomba de refrigeración líquida
• 2 cabezales de tira de LED direccionables
• 3 conectores M.2 Socket 3
• 4 conectores SATA de 6 Gb/s
• 1 cabezal del panel frontal
• 1 cabezal de audio del panel frontal
• 1 cabezal de salida S/PDIF
• 1 cabezal USB Type-C (USB 3.2 Gen 1)
• 1 cabezal USB 3.2 Gen 1
• 2 cabezales USB 2.0/1.1
• 2 conectores para tarjeta adicional Thunderbolt
• 1 cabezal de módulo de plataforma segura
• 1 botón de reinicio
• 1 botón Q-Flash Plus
• 1 puente de reinicio
• 1 puente Clear CMOS

Conectores del panel trasero

• 1 puerto de teclado/ratón PS/2
• 1 USB Type-C (USB 3.2 Gen 2)
• 1 USB 3.2 Gen 2 Type-A (rojo)
• 4 USB 3.2 Gen 1
• 2 USB 2.0/1.1
• 1 HDMI
• 1 DisplayPort
• 1 RJ-45 (LAN 2.5GbE)
• 3 tomas de audio

Monitorización de hardware y BIOS

• Chip controlador iTE I/O
• Detección de voltaje, temperatura y velocidad del ventilador
• Detección de caudal de refrigeración líquida
• Advertencia de fallo del ventilador y control de velocidad del ventilador
• 1 flash de 256 Mbit
• BIOS AMI UEFI (con licencia)
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Software y características únicas

• Soporte para GIGABYTE Control Center (GCC)
• Soporte para Q-Flash y Q-Flash Plus
• Soporte para Smart Backup
• Software incluido:
• Norton Internet Security (versión OEM)
• Software de gestión de ancho de banda LAN

Soporte de sistema operativo

• Windows 11 de 64 bits
• Windows 10 de 64 bits

Especificaciones técnicas (resumen)

Rendimiento duradero

El diseño Ultra Durable de GIGABYTE utiliza componentes seleccionados y una ingeniería de dentro hacia afuera para proporcionar un rendimiento sólido y una plataforma estable y duradera para juegos, creación o informática diaria.
