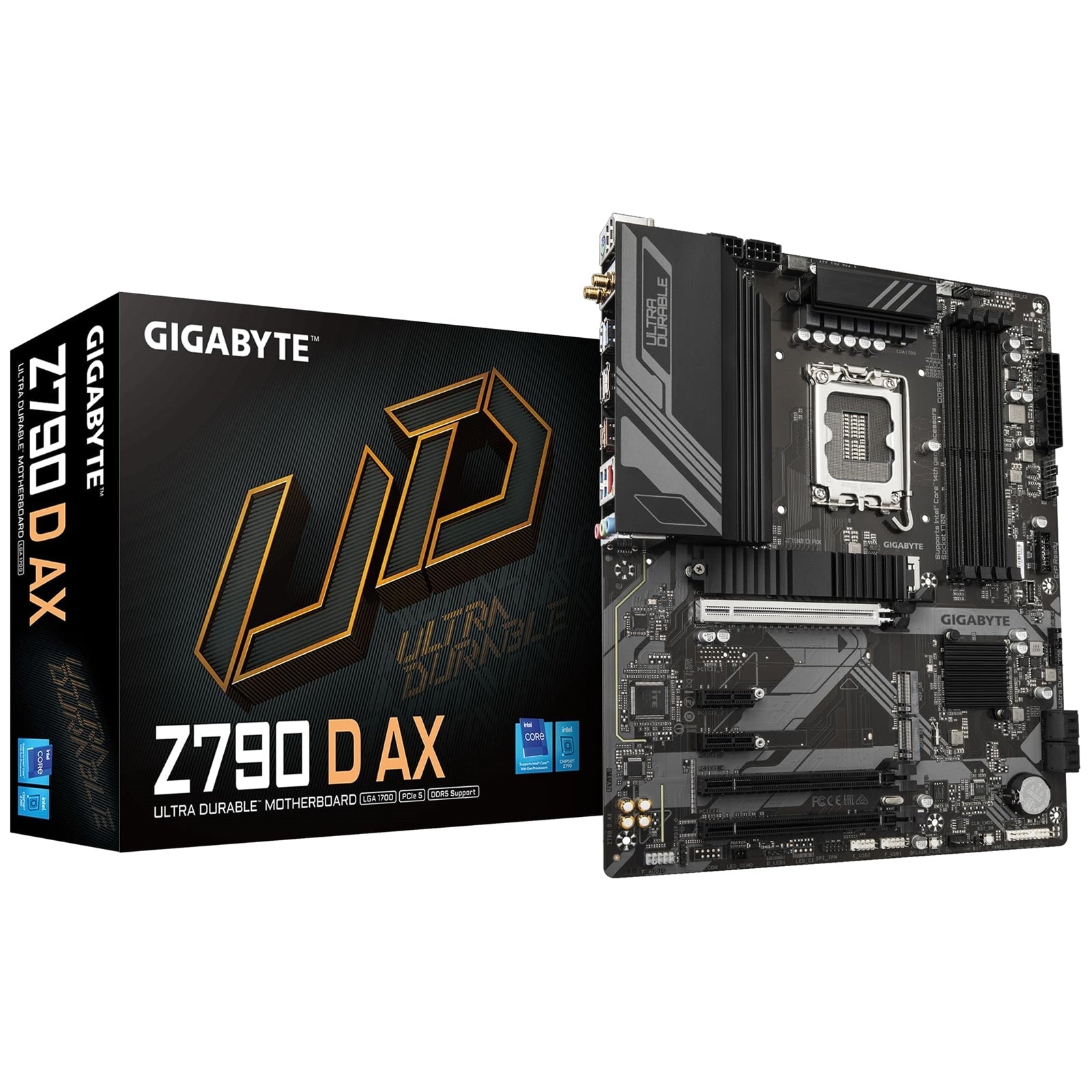

Placa base ATX GIGABYTE Z790 D AX (rev. 1.0)
La placa base GIGABYTE Z790 D AX (rev. 1.0) proporciona una plataforma sólida para los procesadores Intel Core de 14.ª, 13.ª y 12.ª generación, combinando soporte DDR5 de alta velocidad, almacenamiento de próxima generación, entrega de energía robusta y conectividad avanzada.
Características clave
- Soporte de CPU
-
Compatible con procesadores Intel Core de 14.ª / 13.ª / 12.ª generación, Pentium Gold y Celeron (LGA1700)
-
Rendimiento inigualable
- Solución VRM digital de 12 x +1+1 fases gemelas
-
Diseñado para una entrega de energía VRM estable
-
Memoria DDR5 de alta velocidad
- DDR5 de doble canal con 4 ranuras DIMM
- Compatible con módulos de memoria XMP 3.0
-
Overclocking DDR5 de hasta 7600 MT/s y más allá (dependiendo de la CPU)
-
Almacenamiento de próxima generación
- 3 conectores M.2 PCIe 4.0 x4
-
Soporte RAID 0/1/5/10 para almacenamiento NVMe y SATA
-
Diseño térmico avanzado
-
M.2 Thermal Guard para ayudar a mantener la estabilidad del VRM y el rendimiento de las SSD M.2
-
Ranura PCIe EZ-Latch
-
Ranura PCIe 4.0 x16 con diseño de liberación rápida para una extracción más fácil de la tarjeta gráfica
-
Redes rápidas
- LAN de 2.5GbE
- Intel Wi-Fi 6E 802.11ax con soporte de banda de 2.4/5/6 GHz
-
Bluetooth 5.3
-
Conectividad extendida
- DisplayPort y HDMI
-
USB-C trasero de 10 Gb/s
-
Refrigeración Smart Fan 6
- Múltiples sensores de temperatura
- Cabezales de ventilador PWM/DC híbridos con funcionalidad FAN STOP
-
Amplia personalización de la curva de ventilación en la BIOS
-
Q-Flash Plus
-
Actualiza la BIOS sin instalar CPU, memoria o tarjeta gráfica
-
Rendimiento duradero
- Diseño GIGABYTE Ultra Durable con componentes seleccionados
-
Diseño VRM digital enfocado en la estabilidad y confiabilidad
-
Audio de alta fidelidad
- Condensadores de audio de alta gama
-
Diseño de separación de PCB Audio Noise Guard
-
Diseño fácil de usar
- Hardware, software e interfaz de BIOS innovadores para una configuración y personalización más sencillas
Redes e inalámbrico
- Wi-Fi 6E 802.11ax
- Soporte de banda dedicada de 6 GHz
- Velocidades inalámbricas de hasta 2.4 Gbps
- Diseñado para un streaming más fluido, mejores juegos y menos caídas de conexión
-
Bluetooth 5 con mayor alcance que BT 4.2 y transmisión más rápida
-
LAN de 2.5GbE
- Chip LAN Realtek 2.5GbE (2.5 Gbps/1 Gbps/100 Mbps)
- Orientado a una conectividad por cable de baja latencia y alta velocidad
PCIe y almacenamiento
- Preparado para PCIe 5.0 / 4.0
- Ranura PCIe 5.0 x16 para gráficos de próxima generación
-
Soporte de ranura M.2 PCIe 4.0 para SSD de alta velocidad
-
Almacenamiento M.2 y SATA
- 3 conectores M.2 (PCIe 4.0 y SATA, conectados a CPU y chipset)
- 4 conectores SATA de 6Gb/s
- Soporte RAID 0/1/5/10 para dispositivos NVMe y SATA
Funciones de refrigeración Smart Fan 6
- Soporte de alta corriente
- Los cabezales de ventilador admiten ventiladores PWM/DC y bombas de refrigeración líquida
-
Hasta 24 W (12 V x 2 A) con protección contra sobrecorriente
-
Control de precisión
- Múltiples puntos de control de temperatura y velocidad del ventilador para un ajuste exacto del ventilador
- Modo de doble curva: Pendiente/escalón para adaptarse a diferentes escenarios de uso
-
Parada del ventilador: Los ventiladores pueden detenerse por completo por debajo de las temperaturas definidas por el usuario
-
Interfaz de usuario de la BIOS de Smart Fan 6
- Control mejorado de la curva del ventilador con 7 puntos de control y un gráfico más grande
- Modo de gráfico dual Pendiente/escalón
- Entrada manual para un ajuste avanzado de la velocidad del ventilador
- Sintonización EZ con configuración de 4 puntos para una generación rápida de la curva
- Perfil de curva de ventilador almacenado en la ROM de la BIOS, se mantiene después de las actualizaciones de la BIOS
Q-Flash Plus – Actualización de la BIOS sin CPU
- Conecta los cables de alimentación principal de 24 pines y de 8 pines a la placa base.
- Descarga el archivo de la BIOS de la placa base, renómbralo a “gigabyte.bin” y guárdalo en una unidad flash USB con formato FAT32. Inserta la unidad en el puerto USB Q-FLASH PLUS.
- Pulsa el botón Q-FLASH PLUS para iniciar la actualización automática de la BIOS.
UC BIOS y PerfDrive
- BIOS UC rediseñada
- Interfaz de usuario (UI) y experiencia de usuario (UX) intuitivas con un diseño visual refinado
-
Acceso rápido con 9 ranuras de opción personalizables en el modo fácil
-
PerfDrive
- Configuración exclusiva de la BIOS para optimizar el rendimiento según la configuración de refrigeración
Especificaciones
General
| Categoría | Detalles |
|---|---|
| Factor de forma | ATX, 30.5 cm x 24.4 cm |
| Zócalo | LGA1700 |
| Chipset | Chipset Intel Z790 Express |
| SO compatible | Windows 11 de 64 bits, Windows 10 de 64 bits |
Soporte de CPU
| Detalle | Descripción |
|---|---|
| CPUs compatibles | Procesadores Intel Core de 14.ª, 13.ª y 12.ª generación, Pentium Gold y Celeron |
| Caché L3 | Varía con la CPU |
Memoria
| Detalle | Descripción |
|---|---|
| Arquitectura | DDR5 de doble canal |
| Ranuras | 4 zócalos DIMM DDR5 |
| Capacidad máxima | Hasta 192 GB (48 GB por DIMM) |
| Core i9/i7 de 14.ª y 13.ª generación | DDR5 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5400 / 5200 / 4800 / 4400 MT/s |
| Core i5/i3 de 13.ª generación y Core/Pentium Gold/Celeron de 12.ª generación | DDR5 4800 / 4400 MT/s |
| Soporte ECC | DIMM sin búfer ECC 1Rx8/2Rx8 (funcionan en modo no ECC) |
| Soporte no ECC | DIMM sin búfer 1Rx8/2Rx8/1Rx16 |
| Soporte XMP | Soporte para módulos de memoria Extreme Memory Profile (XMP) |
Gráficos integrados
| Detalle | Descripción |
|---|---|
| GPU integrada | Gráficos Intel HD (dependiendo de la CPU) |
| HDMI | 1 x HDMI, máx. 4096x2160@60 Hz |
| DisplayPort | 1 x DisplayPort, máx. 4096x2304@60 Hz |
Audio
| Detalle | Descripción |
|---|---|
| Códec | CODEC de audio Realtek |
| Canales de audio | 2/4/5.1/7.1 canales (7.1 a través de la configuración del software de audio) |
| Salida | Soporte para salida S/PDIF |
| Diseño | Condensadores de audio de alta gama, Audio Noise Guard |
LAN e inalámbrico
| Detalle | Descripción |
|---|---|
| LAN | Realtek 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps) |
| Inalámbrico | Intel Wi-Fi 6E AX211 (PCB rev. 1.0) |
| Bandas Wi-Fi | 2.4 / 5 / 6 GHz (a/b/g/n/ac/ax) |
| Estándar inalámbrico | Soporte 11ax 160 MHz |
| Bluetooth | Bluetooth 5.3 |
Ranuras de expansión
| Fuente | Ranuras |
|---|---|
| CPU | 1 x PCI Express x16 (PCIEX16), PCIe 5.0, funciona a x16 |
| Chipset | 1 x PCI Express x16 (PCIEX4), PCIe 4.0, funciona a x4 |
| Chipset | 1 x PCI Express x16 (PCIEX1_4), PCIe 3.0, funciona a x1 |
| Chipset | 2 x PCI Express x1 (PCIEX1_2, PCIEX1_3), PCIe 3.0, funcionan a x1 |
Almacenamiento
| Fuente | Conectores |
|---|---|
| CPU | 1 x M.2 (M2A_CPU, Socket 3, M key, tipo 22110/2280, PCIe 4.0 x4/x2) |
| Chipset | 1 x M.2 (M2P_SB, Socket 3, M key, tipo 2280, PCIe 4.0 x4/x2) |
| Chipset | 1 x M.2 (M2M_SB, Socket 3, M key, tipo 2280, SATA y PCIe 4.0 x4/x2) |
| Chipset | 4 x SATA 6Gb/s |
Soporte RAID
- SSD NVMe: RAID 0, 1, 5, 10
- SATA: RAID 0, 1, 5, 10
Conectividad USB
| Controlador | Puertos |
|---|---|
| Chipset (trasero) | 1 x USB-C (USB 3.2 Gen 2), 1 x USB 3.2 Gen 2 Tipo-A (rojo), 4 x USB 3.2 Gen 1, 2 x USB 2.0/1.1 |
| Chipset (interno) | 1 x cabezal USB-C (USB 3.2 Gen 1), 1 x cabezal USB 3.2 Gen 1 (2 puertos), 2 x cabezales USB 2.0/1.1 (4 puertos a través de concentrador) |
Conectores E/S internos
- 1 x conector de alimentación principal ATX de 24 pines
- 2 x conectores de alimentación ATX de 12V de 8 pines
- 1 x cabezal de ventilador de CPU
- 1 x cabezal de ventilador de CPU/bomba de refrigeración líquida
- 3 x cabezales de ventilador del sistema
- 1 x cabezal de ventilador del sistema/bomba de refrigeración líquida
- 2 x cabezales de tira de LED direccionables
- 3 x conectores M.2 Socket 3
- 4 x conectores SATA de 6Gb/s
- 1 x cabezal del panel frontal
- 1 x cabezal de audio del panel frontal
- 1 x cabezal de salida S/PDIF
- 1 x cabezal USB Tipo-C (USB 3.2 Gen 1)
- 1 x cabezal USB 3.2 Gen 1
- 2 x cabezales USB 2.0/1.1
- 2 x conectores de tarjeta adicional Thunderbolt
- 1 x cabezal de módulo de plataforma segura (serie GC-TPM2.0 SPI)
- 1 x botón de reinicio
- 1 x botón Q-Flash Plus
- 1 x puente de reinicio
- 1 x puente Clear CMOS
Conectores del panel trasero
- 1 x puerto de teclado/ratón PS/2
- 1 x USB Tipo-C (USB 3.2 Gen 2)
- 1 x USB 3.2 Gen 2 Tipo-A (rojo)
- 4 x puertos USB 3.2 Gen 1
- 2 x puertos USB 2.0/1.1
- 2 x conectores de antena SMA (2T2R)
- 1 x puerto HDMI
- 1 x DisplayPort
- 1 x puerto LAN RJ-45
- 3 x tomas de audio
Controlador de E/S y monitoreo
- Chip controlador de E/S iTE
- Detección de voltaje, temperatura, velocidad del ventilador y caudal de refrigeración líquida
- Advertencia de fallo del ventilador y control de la velocidad del ventilador
BIOS
- 1 x flash de 256 Mbit
- BIOS AMI UEFI
- Compatible con PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Software y características únicas
- Soporte para GIGABYTE Control Center (GCC)
- Q-Flash y Q-Flash Plus
- Copia de seguridad inteligente
- Norton Internet Security (versión OEM)
- Software de gestión de ancho de banda LAN
La GIGABYTE Z790 D AX (rev. 1.0) ofrece una plataforma Intel rica en funciones, preparada para DDR5, con una sólida entrega de energía, almacenamiento de alta velocidad, controles de refrigeración avanzados y amplia conectividad para las configuraciones de PC modernas.
