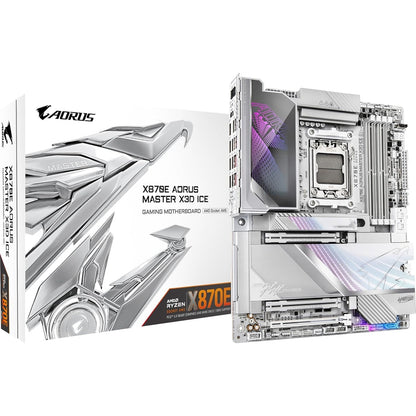

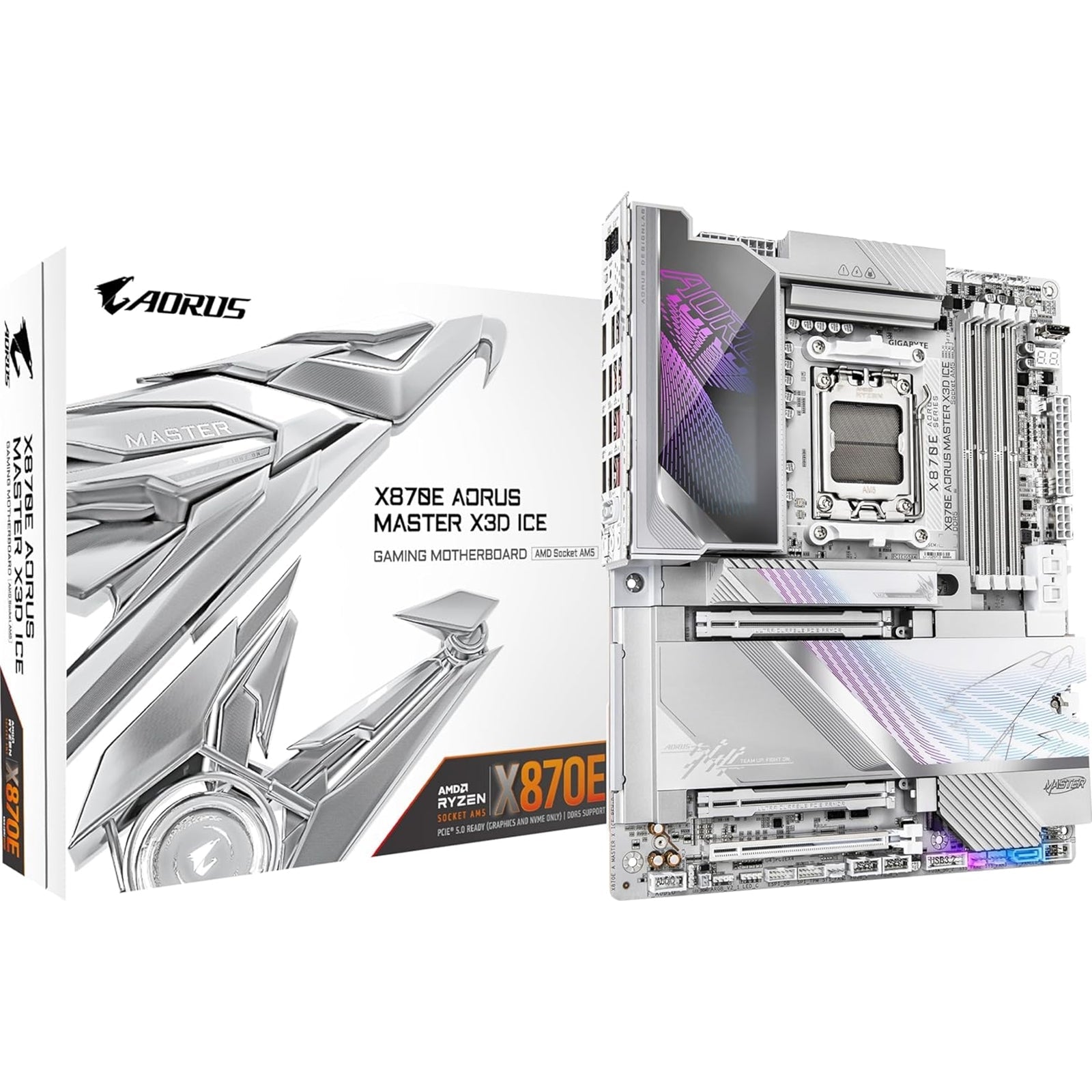

Placa Base Gigabyte X870E AORUS MASTER X3D ICE AMD AM5, ATX, 4 ranuras DDR5, 5 zócalos M.2, placa I/O preinstalada, LAN 10GbE, Wi-Fi 7, 1 puerto HDMI / 2 USB-C (USB4)

Placa base X870E AORUS MASTER X3D ICE

La X870E AORUS MASTER X3D ICE está diseñada para las plataformas AMD Ryzen™ de próxima generación, combinando una entrega de energía avanzada, almacenamiento ultrarrápido y conectividad integral en un formato ATX.

Características principales

• Modo X3D Turbo 2.0
  Diseñado para liberar un rendimiento X3D increíble.

• Overclocking de DDR5 de hasta 9000 MT/s
  Admite memoria DDR5 de alta velocidad para un ajuste de rendimiento extremo.

• DriverBIOS

• Controlador Wi-Fi preinstalado

• Encendido y fácil inicio de red

• Soporte para AMD Socket AM5
  Compatible con:

• Procesadores AMD Ryzen™ Serie 9000
• Procesadores AMD Ryzen™ Serie 8000

• Procesadores AMD Ryzen™ Serie 7000

• Solución VRM de 18+2+2 fases Digital Twin
  Para una entrega de energía robusta y estable.

• DDR5 de doble canal (4 x DIMM)

• Soporte para módulos de memoria AMD EXPO™

• PCIe EZ-Latch Plus Duo
  Liberación rápida sin tornillos y con un solo clic para dos ranuras PCIe.

• M.2 EZ-Flex
  Disipación de calor de alta eficiencia y placa base patentada flexible para SSD M.2.

• WIFI EZ-Plug
  Instalación rápida y sencilla de la antena Wi-Fi.

• M.2 EZ-Latch Click & Plus
  Diseño de liberación rápida y sin tornillos en las ranuras y disipadores de calor M.2.

• Interfaz de usuario amigable
  Interfaz multitemática, control de ventilador AIO y escaneo automático Q-Flash en BIOS y software.

• Almacenamiento ultrarrápido
  5 ranuras M.2, incluyendo soporte PCIe 5.0 x4.

• Placa térmica de PCB
  14% de mejora térmica y estabilidad mejorada de la placa base.

• Diseño térmico eficiente

• VRM Thermal Armor Advanced
• M.2 Thermal Guard L

• M.2 Thermal Guard Ext.

• Redes rápidas

• LAN de 10 GbE + LAN de 5 GbE

• Wi-Fi 7 con antena direccional de ultra alta ganancia

• Conectividad extendida

• HDMI
• Dos USB4 Tipo-C con soporte DP-Alt

• QC-USB frontal de 65W

• Ranura PCIe UD X
  Ranura PCIe 5.0 x16 con una resistencia 10 veces mayor para tarjetas gráficas.

Especificaciones

General

Soporte de CPU

• Procesadores AMD Ryzen™ Serie 9000
• Procesadores AMD Ryzen™ Serie 8000
• Procesadores AMD Ryzen™ Serie 7000

Memoria

• Soporte para módulos de memoria DDR5 9000(O.C) / 8800(O.C) / 8600(O.C) / 8400(O.C) / 8200(O.C) / 8000(O.C) / 7800(O.C) / 7600(O.C) / 7200(O.C) / 7000(O.C) / 6800(O.C) / 6600(O.C) / 6400(O.C) / 6200(O.C) / 6000(O.C) / 5600(O.C) / 5200 / 4800 MT/s
• 4 zócalos DIMM DDR5, hasta 256 GB (64 GB por DIMM)
• Arquitectura de memoria de doble canal
• Soporte para módulos de memoria DIMM sin búfer no ECC
• Soporte para módulos de memoria AMD EXPO™ y XMP

Gráficos integrados

• Procesador de gráficos integrado con soporte para gráficos AMD Radeon™

USB4 (a través del controlador ASMedia USB4®)
- 2 puertos USB4® Tipo-C®
- Salidas de video USB4 y DisplayPort
- Resolución máxima: 3840 x 2160 a 240 Hz

HDMI
- 1 puerto HDMI
- Resolución máxima: 4096 x 2160 a 60 Hz
- 1 puerto HDMI frontal
- Resolución máxima: 1920 x 1080 a 30 Hz

Audio

• CODEC Realtek® ALC1220
• Chip DAC ESS ES9118
• Soporte para DTS:X® Ultra
• Audio de alta definición
• Soporte de 2/4/5.1 canales
• Soporte para salida S/PDIF

LAN

• Chip LAN Realtek® 5GbE (LAN1)
• 5 Gbps / 2.5 Gbps / 1 Gbps / 100 Mbps
• Chip LAN Realtek® 10GbE (LAN2)
• 10 Gbps / 5 Gbps / 2.5 Gbps / 1 Gbps / 100 Mbps

Comunicación inalámbrica

• MediaTek Wi-Fi 7 MT7927, RZ738
• 802.11a/b/g/n/ac/ax/be
• Bandas de 2.4 / 5 / 6 GHz
• Bluetooth 5.4
• Soporte para el estándar inalámbrico 11be de 320 MHz

Ranuras de expansión

Integrado en la CPU

• 1 ranura PCI Express x16 (PCIEX16)
• AMD Ryzen™ Serie 9000/7000: PCIe 5.0 x16
• AMD Ryzen™ Serie 8000-Phoenix 1: PCIe 4.0 x8

• AMD Ryzen™ Serie 8000-Phoenix 2: PCIe 4.0 x4

• 1 ranura PCI Express x16 (PCIEX8), integrada en la CPU

Conjunto de chips

• 1 ranura PCI Express x16 (PCIEX4)
• PCIe 4.0, funcionando a x4

Almacenamiento

M.2 (zócalo 3, clave M)

• 1 x M2A_CPU (SSD tipo 2580/2280)
• AMD Ryzen™ Serie 9000/7000: PCIe 5.0 x4/x2
• AMD Ryzen™ Serie 8000-Phoenix 1: PCIe 4.0 x4/x2

• AMD Ryzen™ Serie 8000-Phoenix 2: PCIe 4.0 x4/x2

• 1 x M2B_CPU (SSD tipo 2280)

• AMD Ryzen™ Serie 9000/7000: PCIe 5.0 x4/x2

• 2 x M.2 (M2C_SB, M2D_SB), conjunto de chips

• SSD tipo 2280, PCIe 4.0 x4/x2

• 1 x M.2 (M2E_SB), conjunto de chips

• SSD tipo 2280, PCIe 4.0 x2

SATA

• 2 conectores SATA de 6 Gb/s

Soporte RAID

• RAID 0, 1, 5, 10 para SSD NVMe
• RAID 5 disponible solo en procesadores AMD Ryzen™ Serie 9000
• RAID 0, 1 para dispositivos de almacenamiento SATA

Conectividad USB

CPU + controlador ASMedia USB4®

• 2 puertos USB4® Tipo-C® (panel trasero)

CPU

• 1 puerto USB 3.2 Gen 2 Tipo-A (rojo, panel trasero)

Conjunto de chips + concentrador USB 3.2 Gen 1

• 4 puertos USB 3.2 Gen 1 a través de cabezales internos

Conjunto de chips

• 1 USB Tipo-C® (panel trasero), USB 3.2 Gen 2x2
• 1 USB Tipo-C® (panel trasero), USB 3.2 Gen 2
• 1 USB Tipo-C® (cabezal interno), USB 3.2 Gen 2x2
• Soporta carga rápida PD 3.0 / QC 4+ de hasta 65 W
• 6 puertos USB 3.2 Gen 2 Tipo-A (rojo, panel trasero)
• 4 puertos USB 2.0/1.1 a través de cabezales internos

Conectores internos de E/S

• 1 conector de alimentación principal ATX de 24 pines
• 2 conectores de alimentación ATX 12V de 8 pines
• 1 conector de alimentación PCIe
• 1 cabezal para ventilador de CPU
• 1 cabezal para ventilador de CPU/bomba de refrigeración líquida
• 4 cabezales para ventiladores del sistema
• 1 cabezal para cable de extensión de ventilador del sistema (admite tres cabezales de ventilador del sistema adicionales)
• 1 cabezal para ventilador del sistema/bomba de refrigeración líquida
• 4 cabezales para tiras LED RGB Gen2 direccionables
• 1 cabezal para tira LED RGB
• 5 conectores M.2 Zócalo 3
• 2 conectores SATA de 6 Gb/s
• 1 cabezal del panel frontal
• 1 cabezal de audio del panel frontal
• 1 cabezal de altavoz
• 1 cabezal USB Tipo-C® (USB 3.2 Gen 2x2)
• 2 cabezales USB 3.2 Gen 1
• 2 cabezales USB 2.0/1.1
• 1 cabezal de detección de ruido
• 1 cabezal de módulo de plataforma segura (solo GC-TPM2.0 SPI V2)
• 1 puerto HDMI (Nota)
• 1 cabezal de intrusión en el chasis
• 1 puente de reinicio
• 1 puente Clear CMOS
• 2 cabezales de sensor de temperatura

Conectores del panel trasero

• 1 botón Q-Flash Plus
• 1 botón Clear CMOS
• 1 botón de reinicio
• 1 botón de encendido
• 1 puerto HDMI (Nota)
• 2 puertos USB4® Tipo-C® (soporte DisplayPort, Nota)
• 1 puerto USB Tipo-C® (USB 3.2 Gen 2)
• 1 puerto USB Tipo-C® (USB 3.2 Gen 2x2)
• 7 puertos USB 3.2 Gen 2 Tipo-A (rojos)
• 2 puertos LAN RJ-45
• 2 conectores de antena (2T2R)
• 2 tomas de audio
• 1 conector óptico S/PDIF Out

Controlador de E/S y monitoreo

• Chip controlador de E/S iTE®

Monitoreo de H/W

• Detección de voltaje
• Detección de temperatura
• Detección de velocidad del ventilador
• Detección de caudal de refrigeración líquida
• Advertencia de fallo del ventilador
• Control de velocidad del ventilador*
• Detección de ruido

* El soporte depende del ventilador/bomba instalado.

BIOS

• 1 flash de 512 Mbit
• BIOS AMI UEFI (licenciado)
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

• Soporte para GIGABYTE Control Center (GCC)
• Soporte para Q-Flash
• Soporte para Q-Flash Plus
• Soporte para Smart Backup

Software incluido

• Norton Internet Security (versión OEM)
• Software de gestión de ancho de banda LAN
