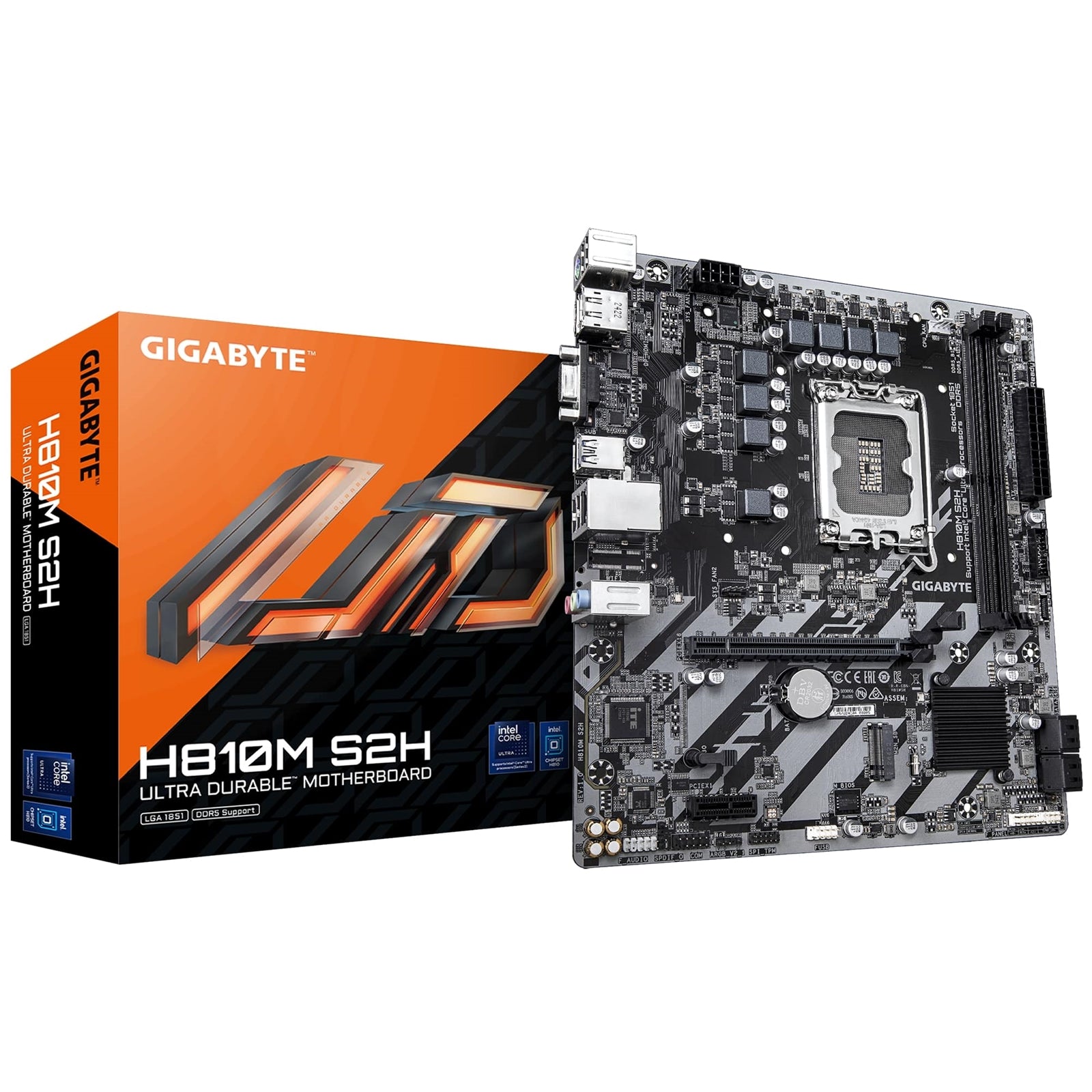

Placa base Micro ATX GIGABYTE H810M S2H
La placa base GIGABYTE H810M S2H está diseñada para ofrecer un rendimiento duradero, una entrega de energía eficiente y características fáciles de usar para los procesadores Intel Core Ultra (Serie 2). Con conectividad de próxima generación, una BIOS intuitiva y controles de refrigeración robustos, proporciona una plataforma sólida para las construcciones de PC modernas.
Características principales
Potente soporte de plataforma Intel
- Zócalo de CPU: LGA1851
- Compatible con: procesadores Intel Core Ultra (Serie 2)
- La caché L3 varía según el modelo de CPU (consulte el sitio web de GIGABYTE para obtener la lista de soporte de CPU más reciente).
Solución VRM híbrida 4+1+2 fases
- Diseño VRM híbrido con componentes de alta calidad
- Rendimiento del sistema mejorado y escalabilidad del hardware
Refrigeración Smart Fan 6
- Control de refrigeración fresco, silencioso y personalizable
- Rendimiento de refrigeración superior y funcionamiento silencioso
Almacenamiento y expansión de próxima generación
- Ranura PCIe 4.0 x16 para gráficos de alto rendimiento o NVMe SSD
- Conector PCIe 4.0 x4 M.2 para almacenamiento rápido
- Soporte RAID SATA: RAID 0, 1, 5, 10
Redes rápidas
- Realtek GbE LAN (1 Gbps/100 Mbps/10 Mbps)
- Aplicación de gestión de ancho de banda integrada para mejorar la latencia y la capacidad de respuesta en entornos LAN concurridos
Conectividad de pantalla extendida
- DisplayPort
- HDMI
- D-Sub
- Soporte para salida de hasta triple pantalla (el soporte real puede variar según la CPU)
Audio de alta fidelidad
- CODEC de audio de alta definición Realtek
- Condensadores de audio de alta gama
- Protección contra ruido de audio
- Audio configurable de 2/4/5.1/7.1 canales mediante software
- Soporte de salida S/PDIF
EZ-Latch y fácil montaje
- PCIe EZ-Latch: Diseño de liberación rápida para la ranura PCIe x16, lo que facilita la extracción de la tarjeta gráfica
- Diseños EZ-Latch que simplifican el proceso de montaje
Zona de depuración EZ
- LED de depuración y botones de control centralizados
- Solución de problemas organizada para una construcción del sistema más fácil
BIOS y software fáciles de usar
- UC BIOS: Interfaz reestructurada y centrada en el usuario con ajustes de rendimiento intuitivos
- Q-FLASH Auto Scan: Escanea automáticamente las unidades flash USB en busca de archivos de BIOS
- Interfaz de usuario amigable con soporte multitama y Q-Flash Auto Scan en BIOS y software
- Soporte para GIGABYTE Control Center (GCC)
- Soporte para Smart Backup
Rendimiento duradero
- Diseño de placa base GIGABYTE Ultra Durable
- Construido con componentes óptimos por dentro y por fuera para una estabilidad y rendimiento a largo plazo
Especificaciones
Procesador y Chipset
| Artículo | Detalles |
|---|---|
| Zócalo de CPU | LGA1851 |
| Soporte de CPU | Procesadores Intel Core Ultra |
| Chipset | Chipset Intel H810 Express |
| Caché L3 | Varía según la CPU |
Memoria
| Artículo | Detalles |
|---|---|
| Tipo de memoria | DDR5 6400/5600 MT/s |
| Ranuras | 2 zócalos DIMM DDR5 |
| Capacidad máxima | Hasta 128 GB (64 GB por DIMM) |
| Arquitectura de canal | Doble canal |
| Soporte ECC | DIMM sin búfer ECC 1Rx8/2Rx8 (funciona en modo no ECC) |
| Soporte no ECC | DIMM sin búfer no ECC 1Rx8/2Rx8/1Rx16 |
| Soporte XMP | Perfil de memoria extrema (XMP) |
| Nota | La configuración de la CPU y la memoria puede afectar los tipos y velocidades admitidos; consulte la lista de compatibilidad de memoria del sitio web de GIGABYTE para obtener más detalles. |
Gráficos integrados
| Salida | Resolución máxima | Estándar / Soporte |
|---|---|---|
| HDMI | 4096 x 2160 @ 60 Hz | HDMI 2.1, HDCP 2.3 |
| DisplayPort | 3840 x 2160 @ 60 Hz | DisplayPort 2.1 |
| D-Sub | 1920 x 1200 @ 60 Hz | |
| Soporte de pantalla | Hasta triple pantalla al mismo tiempo | Las especificaciones gráficas pueden variar según la CPU |
Procesador gráfico integrado – Compatibilidad con gráficos Intel HD (el soporte real puede variar según la CPU).
Audio
| Artículo | Detalles |
|---|---|
| CODEC de audio | CODEC de audio Realtek |
| Estándar de audio | Audio de alta definición |
| Soporte de canales | 2/4/5.1/7.1 canales |
| Configuración | Configuración de canales a través de software de audio |
| Salida digital | Soporte para salida S/PDIF |
| Mejoras | Condensadores de audio de alta gama, protección contra ruido de audio |
LAN
| Artículo | Detalles |
|---|---|
| Controlador | Chip LAN Realtek GbE |
| Velocidades | 1 Gbps / 100 Mbps / 10 Mbps |
| Software | Aplicación de gestión de ancho de banda LAN |
Ranuras de expansión
| Fuente | Ranura | Estándar | Configuración |
|---|---|---|---|
| CPU | 1 x PCI Express x16 | PCIe 4.0 | Funciona a x16 (PCIEX16) |
| Chipset | 1 x PCI Express x1 | PCIe 3.0 | Funciona a x1 (PCIEX1) |
- La ranura PCIEX16 solo puede admitir una tarjeta gráfica o un NVMe SSD.
Almacenamiento
| Fuente | Interfaz | Detalles |
|---|---|---|
| Chipset | 1 x M.2 (Socket 3, llave M) | Soporte para SSD tipo 2280, PCIe 4.0 x4/x2 |
| Chipset | 4 x SATA 6Gb/s | Soporte RAID 0, 1, 5, 10 para dispositivos de almacenamiento SATA |
Conectividad USB
| Controlador | Puertos y Ubicación | Estándar |
|---|---|---|
| Chipset | 1 x USB Type-C (cabecera interna) | USB 3.2 Gen 1 |
| 3 x USB 3.2 Gen 1 (1 trasero, 2 a través de cabecera interna) | USB 3.2 Gen 1 | |
| 3 x USB 2.0/1.1 (1 trasero, 2 a través de cabecera interna) | USB 2.0/1.1 | |
| Chipset + concentrador USB 2.0 | 4 x USB 2.0/1.1 en el panel posterior | USB 2.0/1.1 |
Conectores de E/S internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX de 12V de 8 pines
- 1 cabecera de ventilador de CPU
- 2 cabeceras de ventilador del sistema
- 2 cabeceras de tira de LED RGB Gen2 direccionables
- 1 conector M.2 Socket 3
- 4 conectores SATA 6Gb/s
- 1 cabecera del panel frontal
- 1 cabecera de audio del panel frontal
- 1 cabecera de salida S/PDIF
- 1 cabecera USB Type-C (soporte USB 3.2 Gen 1)
- 1 cabecera USB 3.2 Gen 1
- 1 cabecera USB 2.0/1.1
- 1 cabecera de módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI V2)
- 1 cabecera de puerto serie
- 1 puente Clear CMOS
Conectores del panel trasero
- 1 puerto combinado de teclado/ratón PS/2
- 1 puerto HDMI (el soporte puede variar según la CPU)
- 1 puerto DisplayPort (el soporte puede variar según la CPU)
- 1 puerto D-Sub
- 1 puerto USB 3.2 Gen 1
- 5 puertos USB 2.0/1.1
- 1 puerto LAN RJ-45
- 3 tomas de audio
El soporte gráfico real puede variar según la CPU.
Controlador de E/S y monitoreo
| Artículo | Detalles |
|---|---|
| Controlador de E/S | Chip controlador de E/S iTE |
| Monitoreo | Detección de voltaje, temperatura, velocidad del ventilador, caudal de refrigeración líquida |
| Alertas y control | Advertencia de fallo del ventilador, control de velocidad del ventilador* |
* El soporte del control de velocidad del ventilador depende del ventilador instalado.
BIOS
| Artículo | Detalles |
|---|---|
| Tipo de BIOS | BIOS UEFI AMI con licencia |
| Flash ROM | 1 x 256 Mbit flash |
| Estándares | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
| Características | Soporte para Q-Flash |
Características y software únicos
- Soporte para GIGABYTE Control Center (GCC)
- Las aplicaciones y funciones disponibles varían según el modelo y las especificaciones de la placa base
- Soporte para Q-Flash
- Soporte para Smart Backup
- Software incluido:
- Norton Internet Security (versión OEM)
- Software de gestión de ancho de banda LAN
Soporte de sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
El controlador NPU de Intel solo es compatible con Windows 11.
Factor de forma
| Artículo | Detalles |
|---|---|
| Factor de forma | Micro ATX |
| Dimensiones | 24.4 cm x 21.5 cm |
