Placa Base Gigabyte H610M S2H V3 DDR4 Ultra Durable Intel Socket 1700, Micro-ATX, 2 ranuras DDR4, 1 zócalo M.2, GbE LAN, 1 puerto D-Sub / 2 DisplayPort / 1 puerto HDMI

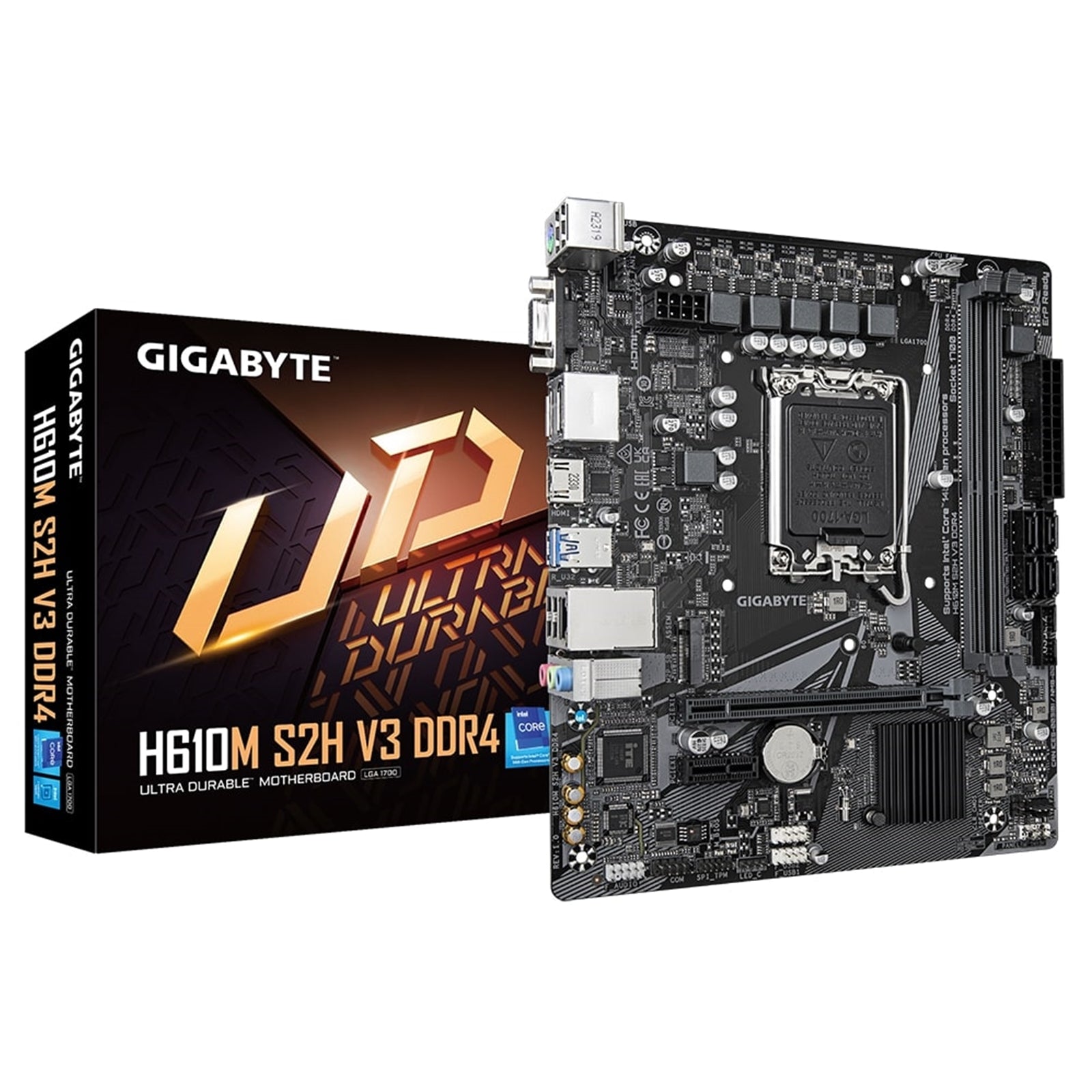

Placa base Micro ATX GIGABYTE H610M S2H V3 DDR4 (rev. 1.0)

La GIGABYTE H610M S2H V3 DDR4 (rev. 1.0) está diseñada para procesadores Intel de 14.ª, 13.ª y 12.ª generación, ofreciendo un suministro de energía fiable, conectividad flexible y un control de refrigeración eficiente en un formato micro ATX compacto.

Características principales

• Soporte de CPU: Procesadores Intel Core de 14.ª / 13.ª / 12.ª generación, Pentium Gold y Celeron (LGA1700)
• Memoria: DDR4 de doble canal, 2 DIMM, hasta 64 GB (32 GB por DIMM)
• Diseño de energía: VRM digital híbrido 4+1+1 con MOSFETs de bajo RDS(on) y condensadores sólidos
• Salidas gráficas: 2 x DisplayPort, 1 x HDMI, 1 x D-Sub para soporte de múltiples pantallas
• Almacenamiento: NVMe PCIe 3.0 x4/x2 M.2 y 4 puertos SATA de 6 Gb/s
• Redes: LAN Realtek GbE con gestión de ancho de banda
• Audio: Condensadores de audio de alta gama y protección contra ruido de audio
• Refrigeración: Smart Fan 6 con múltiples sensores de temperatura y cabezales de ventilador híbridos
• Software: GIGABYTE APP Center, @BIOS, EasyTune, Smart Backup, System Information Viewer
• Durabilidad: Conectores de alimentación de pin sólido y diseño de resistencia Anti-Sulfur
• Factor de forma: Micro ATX, 22.3 cm x 19.3 cm

Diseño y estabilidad de energía

Diseño de energía híbrido de 4+1+1 fases

• Suministro de energía más limpio y eficiente a la CPU
• Rendimiento térmico mejorado para una mayor estabilidad bajo altas frecuencias de CPU y carga pesada
• MOSFETs de 4+1+1 fases de bajo RDS(on)
• Condensadores sólidos para mejorar la respuesta transitoria y reducir la oscilación
• Conector de alimentación de CPU de pin sólido de 8 pines para una alimentación estable, especialmente durante la sobrecarga de la CPU

Ventajas de los conectores de alimentación de pin sólido

• Mayor área de contacto para la electricidad
• Mayor contenido de metal para soportar mayor potencia y calor
• Ultra duradero y con mayor vida útil

Rendimiento de la memoria

Soporte para módulos de 32 GB individuales, hasta 64 GB en total

• Admite módulos de memoria DDR4 3200/3000/2933/2666/2400/2133 MT/s
• 2 zócalos DIMM DDR4, hasta 64 GB de memoria del sistema (32 GB por DIMM)
• Arquitectura de memoria de doble canal
• Soporte para:
• DIMM ECC Un-buffered 1Rx8/2Rx8 (operando en modo no ECC)
• DIMM Non-ECC Un-buffered 1Rx8/2Rx8/1Rx16
• Módulos de memoria Extreme Memory Profile (XMP)

Con el código de referencia de memoria Intel actualizado, una sola ranura puede soportar hasta 32 GB. Llenar completamente ambas ranuras permite una capacidad total de 64 GB, ofreciendo más ancho de banda para cargas de trabajo intensivas en memoria como el renderizado y la edición de vídeo.

Refrigeración: Smart Fan 6

Smart Fan 6 proporciona controles avanzados de refrigeración para mantener los sistemas frescos y silenciosos.

Cabezales y Sensores

• 3 cabezales de ventilador PWM/DC
• 4 sensores de temperatura internos

Soporte de alta corriente

• Cada cabezal de ventilador admite ventiladores PWM y DC y bombas de refrigeración líquida
• Hasta 24W (12V x 2A) por cabezal con protección contra sobrecorriente

Control preciso del ventilador

• Hasta 7 puntos de control de temperatura/velocidad del ventilador para curvas de ventilador precisas
• Modo de curva doble: modos de pendiente / escalera para diferentes escenarios de usuario
• Parada del ventilador: los ventiladores pueden detenerse completamente por debajo de los umbrales de temperatura especificados por el usuario

Redes

GbE LAN con gestión de ancho de banda

• Chip LAN Realtek GbE (1 Gbps/100 Mbps/10 Mbps)
• Aplicación de gestión de ancho de banda de red para ayudar a mejorar la latencia de la red y mantener tiempos de ping bajos
• Capacidad de respuesta mejorada en entornos LAN saturados

Almacenamiento y expansión

Ranuras PCIe y de expansión

• 1 ranura PCI Express x16 (CPU), PCIe 4.0, funcionando a x16
• 1 ranura PCI Express x1 (chipset), PCIe 3.0, funcionando a x1

Conector NVMe PCIe Gen3 x4 M.2

• 1 conector M.2 (Socket 3, M key, tipo 2280/2260)
• Compatible con SSDs PCIe 3.0 x4/x2

SATA

• 4 conectores SATA de 6 Gb/s

Audio

Componentes de audio de alta gama

• Códec de audio Realtek
• Audio de alta definición
• Soporte de audio de 2/4/5.1/7.1 canales

Protección contra ruido de audio

• Separación a nivel de PCB de componentes de audio analógicos sensibles
• Ayuda a reducir la contaminación acústica y mejorar la claridad del sonido

Durabilidad y protección

Diseño de resistencia antisulfuro

• Protege contra la sulfuración, que puede hacer que los resistores de la placa se abran o cortocircuiten
• Mejora la fiabilidad general de la placa base en entornos con compuestos de azufre

BIOS y Software

BIOS UEFI

• 1 x flash de 128 Mbit
• BIOS AMI UEFI con licencia
• Nueva GUI y funcionalidades más fáciles de usar para una configuración óptima
• Soporte de estándares: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

• GIGABYTE APP Center
• @BIOS
• EasyTune
• Smart Backup
• System Information Viewer
• Soporte para Q-Flash

Software incluido

• Norton Internet Security (versión OEM)
• Software de gestión de ancho de banda LAN

Conectividad y E/S

Conectores del panel trasero

• 1 puerto PS/2 para teclado/ratón
• 1 puerto D-Sub
• 2 DisplayPort
• 1 puerto HDMI
• 2 puertos USB 3.2 Gen 1
• 4 puertos USB 2.0/1.1
• 1 puerto LAN RJ-45
• 3 tomas de audio

Conectores internos de E/S

• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX de 12V de 8 pines
• 1 cabezal para ventilador de CPU
• 2 cabezales para ventiladores del sistema
• 1 conector M.2 Socket 3
• 4 conectores SATA de 6 Gb/s
• 1 cabezal para tira de LED RGB
• 1 cabezal para el panel frontal
• 1 cabezal de audio para el panel frontal
• 1 cabezal para altavoz
• 1 cabezal USB 3.2 Gen 1
• 2 cabezales USB 2.0/1.1
• 1 cabezal Trusted Platform Module (para GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
• 1 cabezal de puerto serie
• 1 puente Clear CMOS
• 1 cabezal de intrusión en el chasis

Monitorización y control de hardware

• Detección de voltaje
• Detección de temperatura
• Detección de velocidad del ventilador
• Detección de caudal de refrigeración líquida
• Advertencia de fallo del ventilador
• Control de velocidad del ventilador

Controlador de E/S: Chip controlador de E/S iTE

Soporte del sistema operativo

• Windows 11 de 64 bits
• Windows 10 de 64 bits

Tabla de especificaciones

Esta placa base combina un sólido suministro de energía, opciones de visualización flexibles, soporte de almacenamiento NVMe M.2 y robustos controles de refrigeración, lo que la convierte en una sólida base para sistemas basados en LGA1700.
