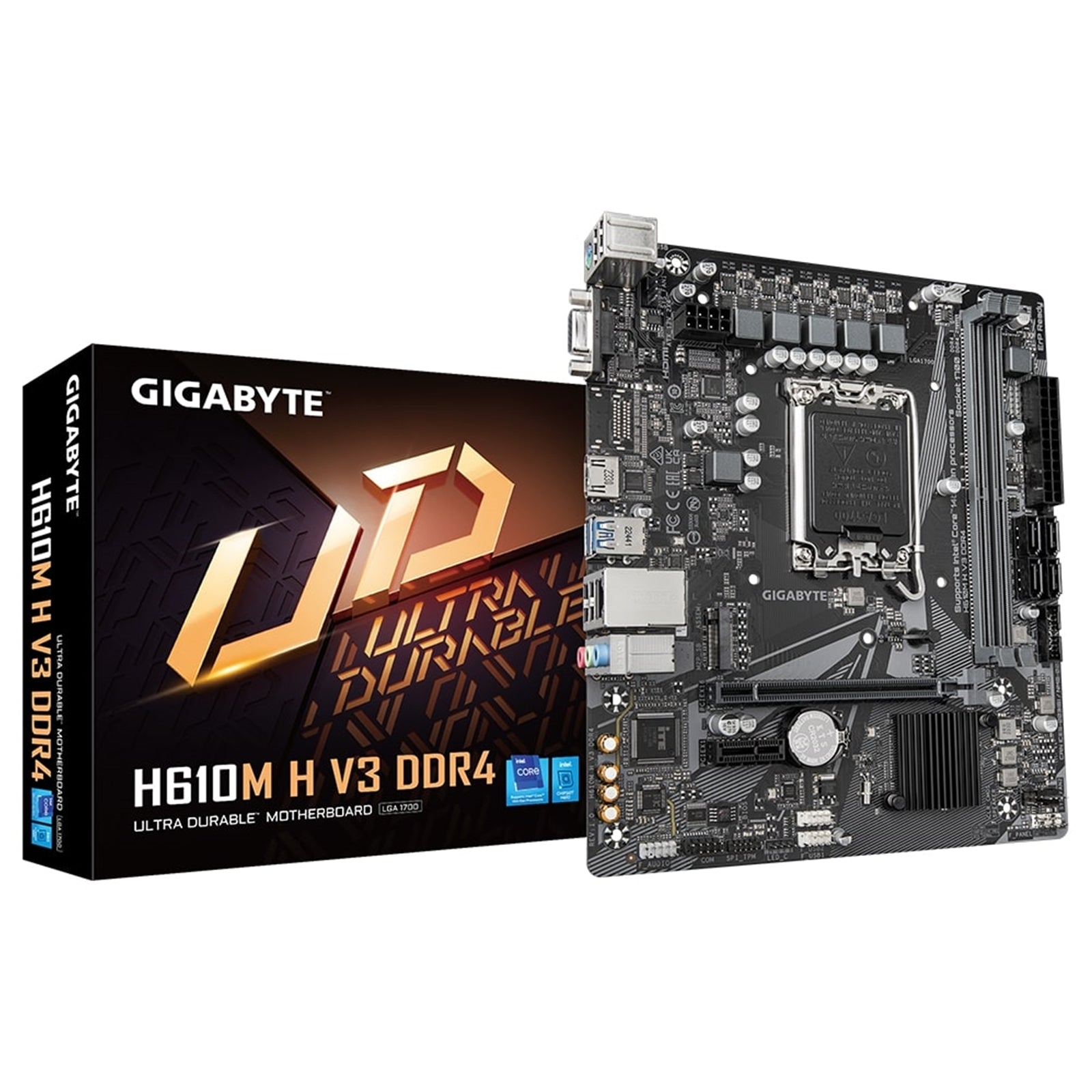

Placa base Gigabyte H610M H V3 DDR4 Ultra Durable con socket Intel 1700, Micro-ATX, 2 ranuras DDR4, 1 zócalo M.2, LAN GbE, 1 puerto D-Sub / 1 puerto HDMI

GIGABYTE H610M H V3 DDR4 (rev. 1.0)

Placa base Intel H610 Micro ATX

La placa base GIGABYTE H610M H V3 DDR4 (rev. 1.0) ofrece una plataforma compacta Intel H610 con un VRM digital híbrido 4+1+1, compatibilidad con PCIe 4.0, M.2 Gen3 x4, Smart Fan 6 y resistencias antisulfuro para una mayor durabilidad y estabilidad.

Características principales

• Compatible con procesadores Intel Core de 14.ª / 13.ª / 12.ª generación, Pentium Gold y Celeron (LGA1700)
• DDR4 de doble canal, 2 x DIMM, hasta 64 GB (32 GB por DIMM)
• Diseño VRM digital híbrido 4+1+1 con MOSFETs de bajo RDS(on)
• Ranura PCIe 4.0 x16 con diseño reforzado
• Ranura NVMe PCIe 3.0 x4 M.2 (Socket 3, M key)
• LAN Realtek GbE con gestión de ancho de banda
• Condensadores de audio de alta calidad y protección contra ruido de audio
• Smart Fan 6 con múltiples sensores de temperatura y cabezales de ventilador híbridos (FAN STOP)
• GIGABYTE APP Center y utilidades
• Resistencias antisulfuro para una mayor fiabilidad
• Formato Micro ATX (22,3 cm x 19,3 cm)

Diseño de alimentación: fases híbridas 4+1+1

• Diseño de alimentación híbrido de 4+1+1 fases
• MOSFETs de bajo RDS(on)
• Condensadores sólidos para mejorar la respuesta transitoria y minimizar la oscilación
• Conector de alimentación de CPU de 8 pines de clavija sólida
• Una entrega de energía más limpia y eficiente y un rendimiento térmico mejorado ayudan a mantener la estabilidad bajo altas frecuencias de CPU y cargas pesadas

Diseño PCIe 4.0

• 1 ranura PCIe 4.0 x16
• Diseño de ranura PCIe 4.0 x16 reforzado
• PCB preparado para PCIe 4.0 con baja pérdida de señal

Soporte de memoria y un solo módulo de 32 GB

• Capacidad máxima de memoria: 64 GB
• Hasta 32 GB por cada ranura DIMM DDR4 individual
• 2 ranuras DIMM admiten hasta 64 GB en total
• Proporciona capacidad de memoria adicional para aplicaciones que requieren mucha memoria, como renderizado y edición de video

Refrigeración Smart Fan 6

Smart Fan 6 proporciona controles de refrigeración avanzados para mantener los sistemas frescos y silenciosos.

Cabezales y sensores

• 3 cabezales de ventilador PWM/DC
• 4 sensores de temperatura internos

Características de refrigeración

• Soporte de alta corriente: cada cabezal de ventilador admite ventiladores PWM/DC y bombas de refrigeración líquida, hasta 24 W (12 V x 2 A) con protección contra sobrecorriente
• Control de ventilador de precisión: hasta 7 puntos de control de temperatura/velocidad del ventilador por curva de ventilador
• Modo de doble curva: modos de pendiente/escalera para diferentes escenarios
• Parada del ventilador: los ventiladores pueden detenerse completamente por debajo de los umbrales de temperatura definidos por el usuario

Optimización de núcleos híbridos

• Perfiles de BIOS dedicados de "Actualización de CPU" para optimizar la tecnología Intel Hybrid ajustando las políticas de activación y voltaje de P-Core y E-Core para diferentes escenarios de uso

Conectividad y Redes

GbE LAN con gestión de ancho de banda

• Chip LAN Realtek GbE (1 Gbps / 100 Mbps / 10 Mbps)
• El software de gestión de ancho de banda de red ayuda a mejorar la latencia y mantener un ping bajo en entornos LAN con mucho tráfico

NVMe PCIe Gen3 x4 M.2

• 1 conector M.2 (Socket 3, clave M, tipo 2280/2260)
• Admite SSD PCIe 3.0 x4/x2 para maximizar el rendimiento del almacenamiento del sistema

Audio

• CODEC de audio Realtek
• Audio de alta definición
• Soporte de audio de 2/4/5.1/7.1 canales
• Condensadores de audio de alta gama para un sonido de alta resolución y alta fidelidad
• Diseño Audio Noise Guard para separar el audio analógico sensible del ruido a nivel de PCB

Conectores de alimentación de pines sólidos

• Conectores de alimentación ATX de 24 pines y 12 V de 8 pines con chapado sólido
• Los beneficios incluyen:
• Mayor área de contacto para la electricidad
• Más contenido de metal para soportar mayor potencia y calor

Protección antisulfuración

• Las resistencias antisulfuro ayudan a prevenir fallas causadas por compuestos de azufre que penetran en las pequeñas resistencias a bordo, mejorando la durabilidad y fiabilidad a largo plazo

BIOS y Software

• BIOS AMI UEFI con nueva GUI y funciones fáciles de usar para una configuración y optimización más sencillas
• Soporta:
• APP Center
• @BIOS
• EasyTune
• Smart Backup
• System Information Viewer

• Q-Flash

• Software incluido:

• Norton Internet Security (versión OEM)
• Software de gestión de ancho de banda de LAN

Especificaciones

CPU

• Zócalo: LGA1700
• Soporta:
• Procesadores Intel Core de 14.ª, 13.ª y 12.ª generación
• Procesadores Intel Pentium Gold y Celeron
• La caché L3 varía según la CPU

Chipset

• Chipset Intel H610 Express

Memoria

• Soporte para módulos de memoria DDR4 3200/3000/2933/2666/2400/2133 MT/s
• 2 zócalos DIMM DDR4, hasta 64 GB en total (32 GB por DIMM)
• Arquitectura de memoria de doble canal
• Soporta:
• DIMM ECC sin búfer 1Rx8/2Rx8 (funciona en modo no ECC)
• DIMM no ECC sin búfer 1Rx8/2Rx8/1Rx16
• Módulos Extreme Memory Profile (XMP)

Gráficos integrados

Procesador de gráficos integrado – Soporte de gráficos Intel HD:

• 1 puerto D-Sub
• Resolución máxima: 1920x1200 a 60 Hz
• 1 puerto HDMI
• Resolución máxima: 4096x2160 a 60 Hz

Audio

• CODEC de audio Realtek
• Audio de alta definición
• Soporte de 2/4/5.1/7.1 canales

LAN

• Chip LAN Realtek GbE
• 1 Gbps / 100 Mbps / 10 Mbps

Ranuras de expansión

• CPU:
• 1 ranura PCI Express x16, PCIe 4.0, funcionando a x16
• Chipset:
• 1 ranura PCI Express x1, PCIe 3.0, funcionando a x1

Interfaz de almacenamiento

• Chipset:
• 1 conector M.2 (Socket 3, clave M, tipo 2280/2260, soporte para SSD PCIe 3.0 x4/x2)
• 4 conectores SATA de 6 Gb/s

USB

• Chipset:
• 4 puertos USB 3.2 Gen 1 (2 traseros, 2 a través de cabezal interno)
• 4 puertos USB 2.0/1.1 en el panel posterior
• Chipset + Hub USB 2.0:
• 4 puertos USB 2.0/1.1 a través de cabezales internos

Conectores internos de E/S

• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX 12V de 8 pines
• 1 cabezal de ventilador de CPU
• 2 cabezales de ventilador del sistema
• 1 conector M.2 Socket 3
• 4 conectores SATA de 6 Gb/s
• 1 cabezal de tira de LED RGB
• 1 cabezal del panel frontal
• 1 cabezal de audio del panel frontal
• 1 cabezal de altavoz
• 1 cabezal USB 3.2 Gen 1
• 2 cabezales USB 2.0/1.1
• 1 cabezal del Módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
• 1 cabezal de puerto serie
• 1 puente Clear CMOS
• 1 cabezal de intrusión de chasis

Conectores del panel posterior

• 1 puerto de teclado/ratón PS/2
• 1 puerto D-Sub
• 1 puerto HDMI
• 2 puertos USB 3.2 Gen 1
• 4 puertos USB 2.0/1.1
• 1 puerto LAN RJ-45
• 3 tomas de audio

Controlador de E/S

• Chip controlador de E/S iTE

Monitorización de hardware

• Detección de voltaje
• Detección de temperatura
• Detección de velocidad del ventilador
• Detección de caudal de refrigeración líquida
• Advertencia de fallo del ventilador
• Control de velocidad del ventilador

BIOS

• 1 x flash de 128 Mbit
• BIOS AMI UEFI
• Soporta:
• PnP 1.0a
• DMI 2.7
• WfM 2.0
• SM BIOS 2.7
• ACPI 5.0

Soporte del sistema operativo

• Windows 11 de 64 bits
• Windows 10 de 64 bits

Factor de forma

• Micro ATX
• Dimensiones: 22,3 cm x 19,3 cm
