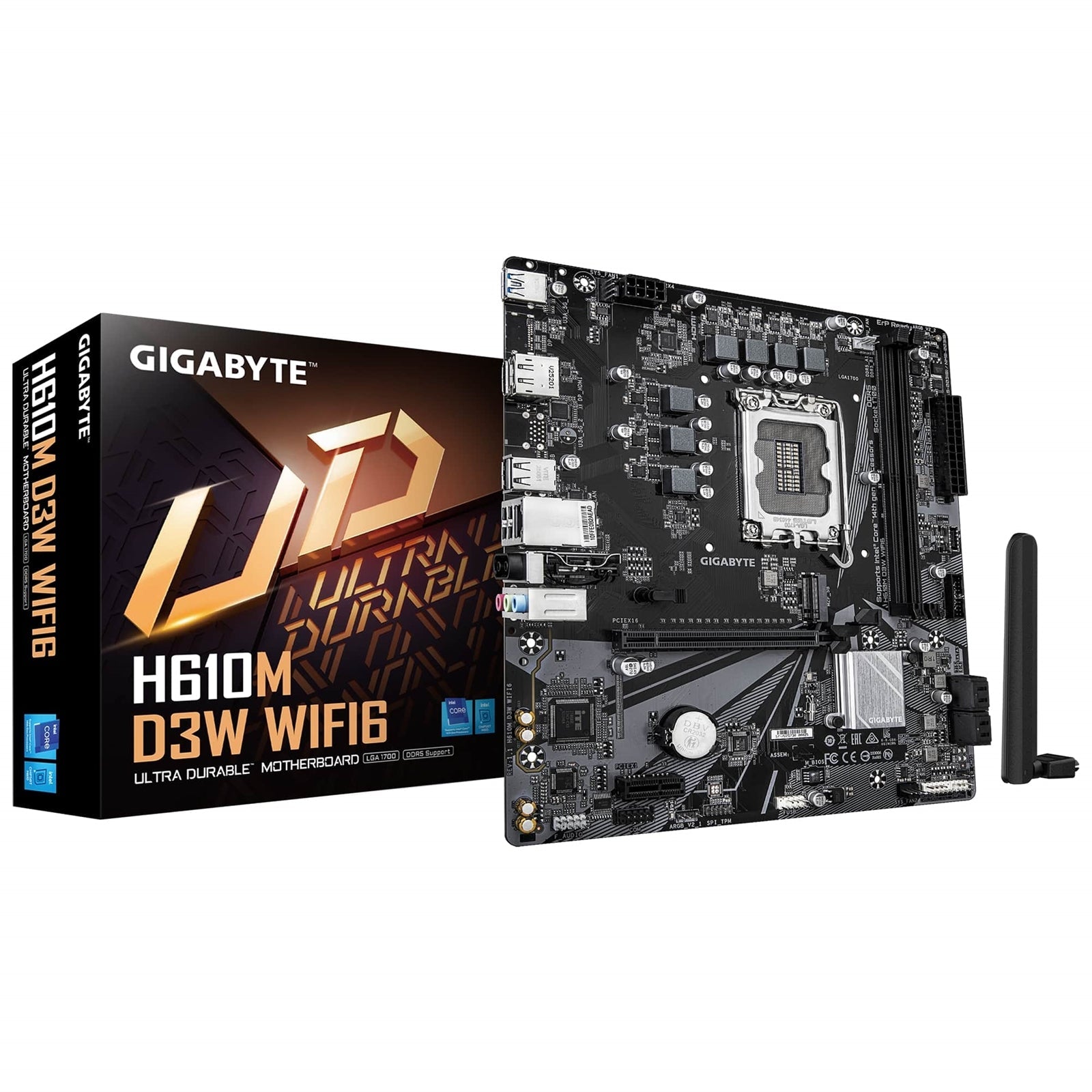

Placa base GIGABYTE H610M D3W WIFI6 (Rev. 1.1)
Placa base micro ATX compacta diseñada para procesadores Intel® de 14.ª, 13.ª y 12.ª generación, con soporte para memoria DDR5, conectividad Wi-Fi 6 y múltiples salidas de pantalla.
Características principales
- Soporte de CPU
- Soporta procesadores Intel® Core™ de 14.ª / 13.ª / 12.ª generación
- Memoria
- DDR5 de doble canal sin búfer ECC
- 2 ranuras DIMM, hasta 128 GB en total
- Diseño de energía
- Diseño VRM digital híbrido 5+1+1
- Redes
- Wi-Fi 6 802.11ax rápido
- LAN Realtek® GbE
- Almacenamiento
- Conector NVMe PCIe 3.0 x4 M.2
- Salidas de pantalla
- DisplayPort y HDMI para soporte de múltiples pantallas
- Audio
- Condensadores de audio de alta calidad
- Protección contra ruido de audio
- Refrigeración
- Smart Fan 6 con múltiples sensores de temperatura
- Cabezales de ventilador híbridos con FAN STOP
- Software
- GIGABYTE CONTROL CENTER (GCC) para un control sencillo y fácil
- Fiabilidad
- Diseño de resistencias antisulfuro
Especificaciones
CPU
| Elemento |
Detalles |
| Zócalo |
LGA1700 |
| Soporte |
Procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación |
| Caché L3 |
Varía según la CPU |
| Nota |
Para la lista de soporte de CPU más reciente, consulte el sitio web de GIGABYTE |
Chipset
| Elemento |
Detalles |
| Chipset |
Chipset Intel® H610 Express |
Memoria
| Elemento |
Detalles |
| CPUs compatibles (memoria) |
Intel® Core™ i9/i7 de 14.ª y 13.ª generación: DDR5 5600/5200/4800/4400 MT/s
Intel® Core™ i5/i3 de 13.ª generación y Intel® Core™, Pentium® Gold, Celeron® de 12.ª generación: DDR5 4800/4400 MT/s |
| Ranuras |
2 zócalos DDR5 DIMM |
| Capacidad |
Hasta 128 GB (64 GB por DIMM) |
| Arquitectura |
Doble canal |
| Módulos compatibles |
DIMM sin búfer ECC 1Rx8/2Rx8 (funcionan en modo no ECC)
DIMM sin búfer no ECC 1Rx8/2Rx8/1Rx16 |
| Características |
Soporte para Extreme Memory Profile (XMP) |
| Nota |
Los tipos de memoria, velocidades y cantidad de módulos compatibles pueden variar según la CPU y la configuración; consulte la "Lista de soporte de memoria" de GIGABYTE para obtener detalles |
BIOS
| Elemento |
Detalles |
| ROM |
1 x flash de 128 Mbit |
| Tipo |
BIOS AMI UEFI con licencia |
| Estándares |
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Gráficos
Procesador gráfico integrado (soporte Intel® HD Graphics, dependiente de la CPU)
| Salida |
Detalles |
| DisplayPort |
1 x DisplayPort, resolución máxima 4096x2304@60 Hz
Soporta DisplayPort 1.2 y HDCP 2.3 |
| HDMI |
1 x puerto HDMI, resolución máxima 4096x2160@60 Hz
Soporta HDMI 2.1 y HDCP 2.3
Soporta puertos nativos compatibles con HDMI 2.1 TMDS |
| Nota |
Las especificaciones gráficas pueden variar según el soporte de la CPU |
Audio
| Elemento |
Detalles |
| Códec |
Códec de audio Realtek® |
| Audio |
Audio de alta definición, 2/4/5.1/7.1 canales* |
| Nota |
* La funcionalidad del conector de audio se puede cambiar a través del software de audio. Configure el audio de 7.1 canales en el software de audio. |
LAN
| Elemento |
Detalles |
| Chip |
LAN Realtek® GbE |
| Velocidades |
1 Gbps / 100 Mbps / 10 Mbps |
LAN inalámbrica y Bluetooth
| Elemento |
Detalles |
| Inalámbrico |
Realtek® Wi-Fi 6 RTL8851BE |
| Estándares |
Wi-Fi a/b/g/n/ac/ax |
| Bandas |
Bandas de frecuencia portadora de 2.4/5 GHz |
| Bluetooth |
Bluetooth 5.3 |
| Estándar inalámbrico |
Soporta 11ax 80 MHz |
| Nota |
La velocidad de datos real puede variar según el entorno y el equipo |
Ranuras de expansión
| Fuente |
Ranura |
| CPU |
1 x ranura PCI Express x16, PCIe 4.0, funcionando a x16 |
| Chipset |
1 x ranura PCI Express x1, PCIe 3.0, funcionando a x1 |
Almacenamiento
| Controlador |
Interfaz |
| Chipset |
1 x conector M.2 (zócalo 3, tecla M, tipo 2280, soporte SSD PCIe 3.0 x4/x2) |
| Chipset |
4 x conectores SATA de 6 Gb/s |
RAID
| Elemento |
Detalles |
| RAID |
N/A |
USB
| Controlador |
Puertos |
| Chipset |
1 x puerto USB Type-C® con soporte USB 3.2 Gen 1 (a través de cabezal interno) |
|
3 x puertos USB 3.2 Gen 1 (1 x trasero, 2 x a través de cabezal interno) |
|
2 x puertos USB 2.0/1.1 a través de cabezal interno |
| Chipset + concentrador USB 2.0 |
4 x puertos USB 2.0/1.1 en el panel trasero |
Conectores internos
- 1 x conector de alimentación principal ATX de 24 pines
- 1 x conector de alimentación ATX 12V de 8 pines
- 1 x cabezal de ventilador de CPU
- 2 x cabezales de ventilador del sistema
- 2 x cabezales de tira de LED RGB Gen2 direccionables
- 1 x conector M.2 Socket 3
- 4 x conectores SATA de 6 Gb/s
- 1 x cabezal del panel frontal
- 1 x cabezal de audio del panel frontal
- 1 x cabezal USB Type-C® (soporte USB 3.2 Gen 1)
- 1 x cabezal USB 3.2 Gen 1
- 1 x cabezal USB 2.0/1.1
- 1 x cabezal Trusted Platform Module (solo para módulo GC-TPM2.0 SPI V2)
- 1 x cabezal de puerto serie
- 1 x puente Clear CMOS
E/S del panel trasero
- 1 x DisplayPort*
- 1 x puerto HDMI*
- 1 x puerto USB 3.2 Gen 1
- 4 x puertos USB 2.0/1.1
- 1 x puerto LAN RJ-45
- 2 x conectores de antena
- 3 x tomas de audio
* Consulte la sección de gráficos para conocer las especificaciones.
Factor de forma
| Elemento |
Detalles |
| Factor de forma |
Micro ATX |
| Dimensiones |
24.4 cm x 22.0 cm |
Soporte del sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
