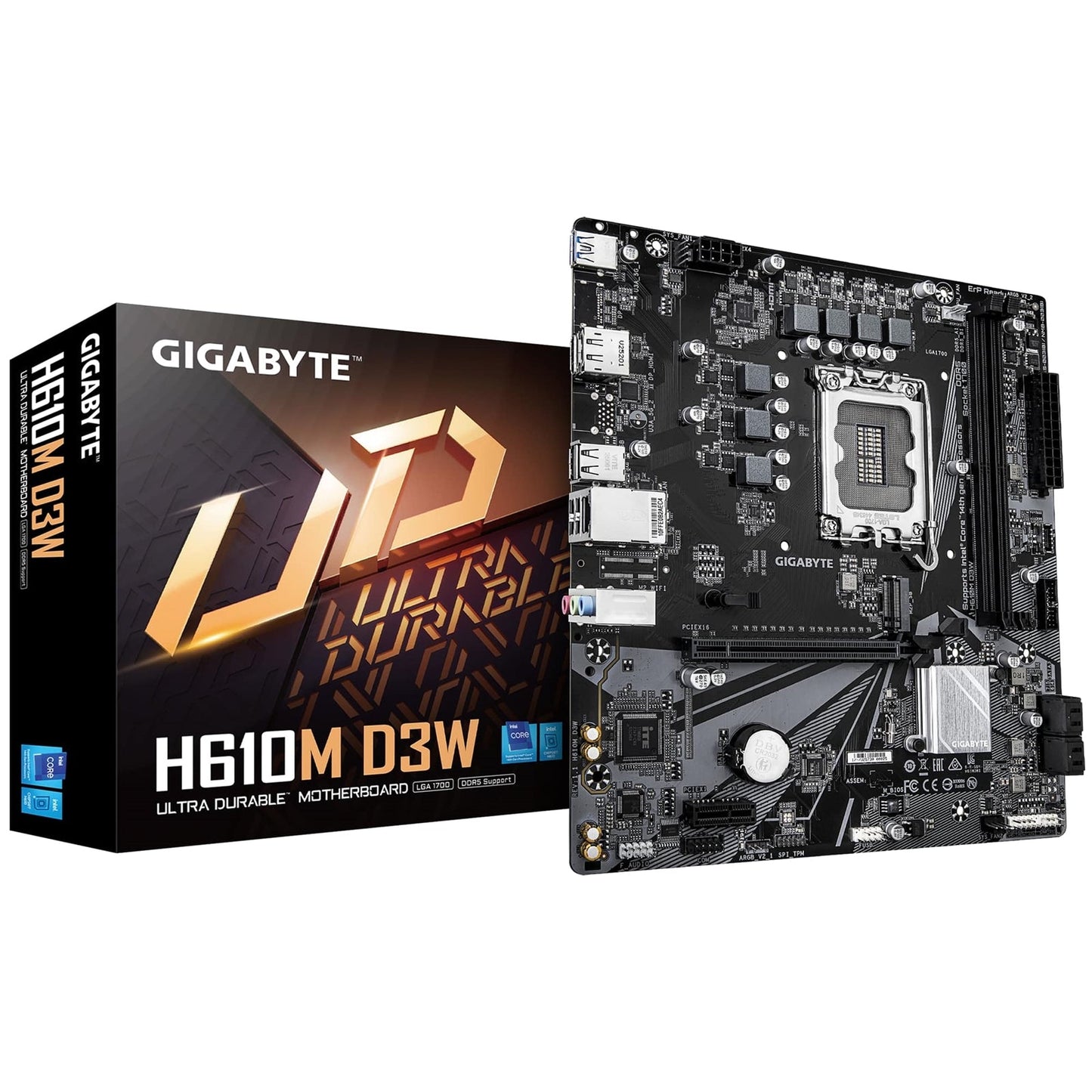

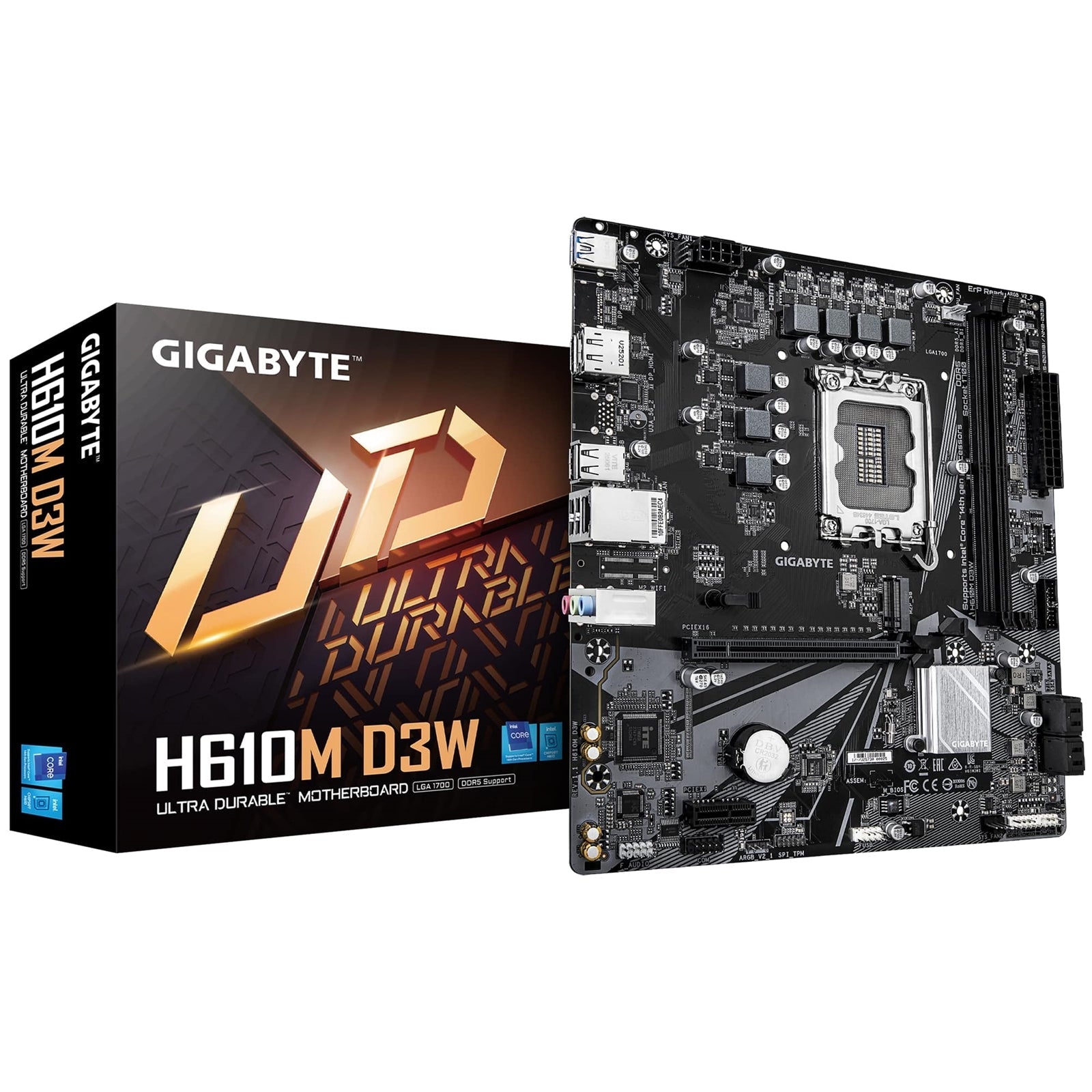

Placa base GIGABYTE H610M D3W (Rev. 1.1)
La GIGABYTE H610M D3W (Rev. 1.1) es una placa base Micro ATX diseñada para procesadores Intel® de 14.ª, 13.ª y 12.ª generación, que ofrece un rendimiento fiable, compatibilidad con memoria DDR5 y conectividad esencial para las construcciones de PC modernas.
Características principales
- Compatibilidad con CPU
- Compatible con procesadores Intel® Core™ de 14.ª, 13.ª y 12.ª generación
- Compatible con procesadores Intel® Pentium® Gold y Celeron®
-
Socket LGA1700
-
Rendimiento de memoria de última generación
- DDR5 de doble canal, 2 DIMM
- Compatible con memoria DDR5 sin búfer ECC
- Hasta 128 GB de memoria del sistema (64 GB por DIMM)
- Compatible con DIMM sin búfer ECC (funciona en modo no ECC)
-
Compatible con módulos de memoria Extreme Memory Profile (XMP)
-
Diseño de alimentación
-
Diseño VRM digital híbrido 5+1+1
-
Almacenamiento y expansión
- Conector NVMe PCIe 3.0 x4 M.2 (Socket 3, M key, tipo 2280)
- 4 conectores SATA de 6Gb/s
- 1 ranura PCIe 4.0 x16 (desde la CPU)
-
1 ranura PCIe 3.0 x1 (desde el chipset)
-
Conectividad de pantalla
- Salida DisplayPort
- Salida HDMI
-
Compatible con múltiples pantallas
-
Redes y audio
- LAN Realtek® GbE
- Condensadores de audio de alta calidad
- Protector de ruido de audio
-
Códec de audio Realtek®, compatible con audio de hasta 7.1 canales
-
Refrigeración y control
- Smart Fan 6 con múltiples sensores de temperatura
- Cabezales de ventilador híbridos con FAN STOP
-
GIGABYTE CONTROL CENTER (GCC) para un control sencillo y fácil
-
Durabilidad
-
Diseño de resistencias antiazufre
-
Formato
- Micro ATX, 24,4 cm x 22,0 cm
Especificaciones
CPU
| Elemento | Detalles |
|---|---|
| Socket | LGA1700 |
| Compatibilidad | Procesadores Intel® Core™, Pentium® Gold, Celeron® de 14.ª, 13.ª y 12.ª generación |
| Caché | La caché L3 varía según la CPU |
(Para la lista más reciente de CPU compatibles, consulte el sitio web de GIGABYTE).
Chipset
| Elemento | Detalles |
|---|---|
| Chipset | Intel® H610 Express |
Memoria
| Elemento | Detalles |
|---|---|
| Ranuras DIMM | 2 zócalos DIMM DDR5 |
| Capacidad máxima | Hasta 128 GB (64 GB por DIMM) |
| Arquitectura de canal | Doble canal |
| Módulos compatibles | DIMM sin búfer ECC 1Rx8/2Rx8 (funcionan en modo no ECC); DIMM sin búfer no ECC 1Rx8/2Rx8/1Rx16 |
| Compatibilidad con XMP | Sí, Extreme Memory Profile (XMP) |
Velocidades de memoria compatibles:
- Intel® Core™ i9/i7 de 14.ª y 13.ª generación:
- DDR5 5600 / 5200 / 4800 / 4400 MT/s
- Intel® Core™ i5/i3 de 13.ª generación y Intel® Core™, Pentium® Gold, Celeron® de 12.ª generación:
- DDR5 4800 / 4400 MT/s
(La configuración de la CPU y la memoria puede afectar los tipos de memoria, las velocidades y el número de módulos compatibles. Consulte la "Lista de compatibilidad de memoria" en el sitio web de GIGABYTE para obtener más detalles).
BIOS
| Elemento | Detalles |
|---|---|
| ROM | 1 x flash de 128 Mbit |
| Tipo | BIOS UEFI AMI (con licencia) |
| Compatibilidad | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Gráficos
Procesador gráfico integrado (compatible con Intel® HD Graphics, según la CPU):
| Puerto | Especificación |
|---|---|
| DisplayPort | Resolución máxima 4096x2304@60 Hz, DisplayPort 1.2, HDCP 2.3 |
| HDMI | Resolución máxima 4096x2160@60 Hz, HDMI 2.1, HDCP 2.3; puerto compatible con HDMI 2.1 TMDS nativo |
(Las especificaciones de gráficos pueden variar según la compatibilidad con la CPU).
Audio
| Elemento | Detalles |
|---|---|
| Códec | Códec de audio Realtek® |
| Estándar | Audio de alta definición |
| Canales | Compatible con 2/4/5.1/7.1 canales* |
* La funcionalidad de un conector de audio se puede cambiar a través del software de audio. Para configurar audio de 7.1 canales, utilice la configuración del software de audio.
LAN
| Elemento | Detalles |
|---|---|
| Controlador | Chip LAN Realtek® GbE |
| Velocidades | 1 Gbps / 100 Mbps / 10 Mbps |
| LAN inalámbrica | N/A |
Ranuras de expansión
| Fuente | Ranura |
|---|---|
| CPU | 1 x PCI Express x16, PCIe 4.0, funciona a x16 |
| Chipset | 1 x PCI Express x1, PCIe 3.0, funciona a x1 |
Almacenamiento
| Fuente | Conector |
|---|---|
| Chipset | 1 x M.2 (Socket 3, M key, tipo 2280, compatibilidad con SSD PCIe 3.0 x4/x2) |
| Chipset | 4 conectores SATA de 6Gb/s |
RAID: N/A
USB
Desde el chipset:
- 1 puerto USB Type-C® con compatibilidad con USB 3.2 Gen 1 (a través de un cabezal interno)
- 3 puertos USB 3.2 Gen 1
- 1 panel trasero
- 2 a través de un cabezal interno
- 2 puertos USB 2.0/1.1 a través de un cabezal interno
Desde el chipset + concentrador USB 2.0:
- 4 puertos USB 2.0/1.1 en el panel trasero
Conectores internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX 12V de 8 pines
- 1 cabezal de ventilador de CPU
- 2 cabezales de ventilador del sistema
- 2 cabezales de tira LED RGB Gen2 direccionables
- 1 conector M.2 Socket 3
- 4 conectores SATA de 6Gb/s
- 1 cabezal de panel frontal
- 1 cabezal de audio de panel frontal
- 1 cabezal USB Type-C® (compatibilidad con USB 3.2 Gen 1)
- 1 cabezal USB 3.2 Gen 1
- 1 cabezal USB 2.0/1.1
- 1 cabezal Trusted Platform Module (solo para el módulo GC-TPM2.0 SPI V2)
- 1 cabezal de puerto serie
- 1 puente Clear CMOS
E/S del panel trasero
- 1 DisplayPort*
- 1 puerto HDMI*
- 1 puerto USB 3.2 Gen 1
- 4 puertos USB 2.0/1.1
- 1 puerto LAN RJ-45
- 3 conectores de audio
* Consulte la sección "Gráficos" para ver la versión y la compatibilidad con la resolución.
Formato
| Elemento | Detalles |
|---|---|
| Formato | Micro ATX |
| Dimensiones | 24,4 cm x 22,0 cm |
Compatibilidad con sistemas operativos
- Windows 11 de 64 bits
- Windows 10 de 64 bits
