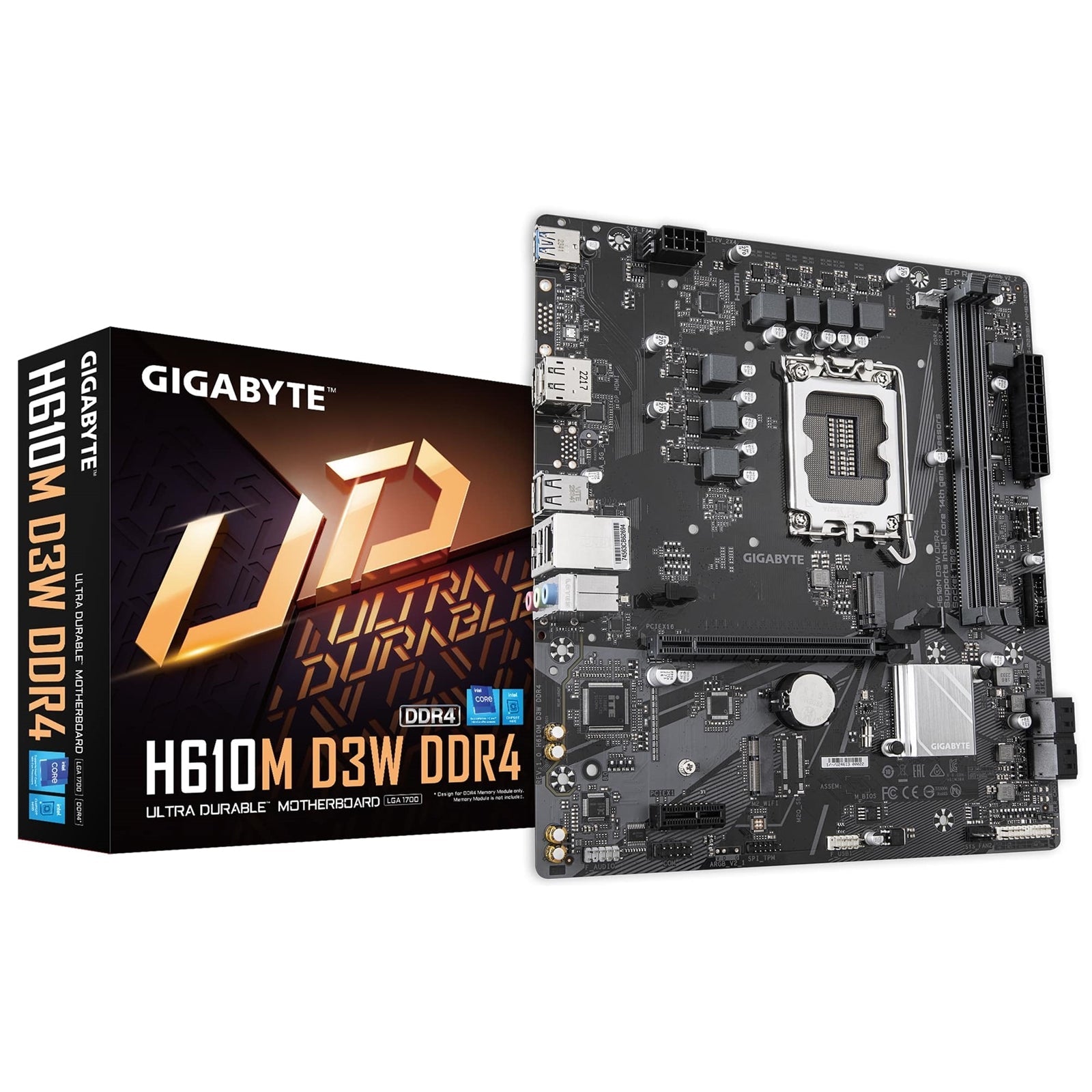

Placa base Gigabyte H610M D3W DDR4 con zócalo Intel 1700, Micro-ATX, 2 ranuras DDR4, 1 ranura M.2, LAN GbE, 1 DisplayPort / 1 puerto HDMI

Placa Base Micro ATX GIGABYTE H610M D3W DDR4 (Rev. 1.x)

La GIGABYTE H610M D3W DDR4 (Rev. 1.x) está diseñada para procesadores Intel® de 14ª, 13ª y 12ª generación, ofreciendo una plataforma equilibrada con soporte de memoria DDR4, diseño VRM digital híbrido, almacenamiento NVMe y conectividad completa en un formato micro ATX compacto.

Características Clave

• Soporte de CPU: Procesadores Intel® Core™ de 14ª / 13ª / 12ª generación
• Memoria: DDR4 sin búfer Dual Channel Non-ECC, 2 ranuras DIMM (hasta 64 GB)
• Diseño de Alimentación: Diseño VRM digital híbrido 5+1+1
• Red: LAN GbE con gestión de ancho de banda
• Almacenamiento: Ranura NVMe PCIe 3.0 x4 M.2
• Audio: Condensadores de audio de alta calidad y protección contra ruido de audio
• Refrigeración: Smart Fan 6 con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
• Software: GIGABYTE APP Center para un uso sencillo y fácil
• Durabilidad: Diseño de resistencias anti-azufre

Especificaciones

CPU

Chipset

Memoria

BIOS

Gráficos

Procesador de gráficos integrado – Soporte de gráficos Intel® HD (las especificaciones de gráficos dependen de la CPU):

• DisplayPort
• 1 x DisplayPort
• Resolución máxima: 4096 x 2304 a 60 Hz

• Compatible con DisplayPort 1.2 y HDCP 2.3

• HDMI

• 1 puerto HDMI
• Resolución máxima: 4096 x 2160 a 60 Hz
• Compatible con HDMI 2.1 y HDCP 2.3
• Compatible con puertos nativos HDMI 2.1 compatibles con TMDS

Audio

* La funcionalidad de la toma de audio se puede configurar mediante el software de audio. Para configurar audio de 7.1 canales, utilice el software de audio para la configuración.

LAN

LAN Inalámbrica

Ranuras de Expansión

Desde CPU:

• 1 ranura PCI Express x16, compatible con PCIe 5.0, funcionando a x16 (PCIEX16)
• La ranura PCIEX16 solo puede admitir una tarjeta gráfica o una SSD NVMe.
• Si solo se instala una tarjeta gráfica, debe estar en la ranura PCIEX16.

Desde Chipset:

• 1 ranura PCI Express x16, compatible con PCIe 3.0, funcionando a x4 (PCIEX4)

Almacenamiento

Desde Chipset:

• 1 conector M.2 (Socket 3, M key, tipo 2280)
• Admite SSD PCIe 3.0 x4/x2
• 4 conectores SATA de 6Gb/s

RAID

USB

Desde Chipset:

• 1 puerto USB Type-C® con soporte USB 3.2 Gen 1 (disponible a través de cabezal interno)
• 3 puertos USB 3.2 Gen 1
• 1 panel trasero
• 2 a través de cabezal interno
• 2 puertos USB 2.0/1.1 a través de cabezal interno

Desde Chipset + 1 Hub USB 2.0:

• 4 puertos USB 2.0/1.1 en el panel trasero

Conectores Internos

• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX 12V de 8 pines
• 1 cabezal de ventilador de CPU
• 2 cabezales de ventilador de sistema
• 2 cabezales de tira LED RGB Gen2 direccionables**
• 1 conector M.2 Socket 3
• 4 conectores SATA de 6Gb/s
• 1 cabezal de panel frontal
• 1 cabezal de audio de panel frontal
• 1 cabezal USB Type-C® con soporte USB 3.2 Gen 1
• 1 cabezal USB 3.2 Gen 1
• 1 cabezal USB 2.0/1.1
• 1 cabezal de Módulo de Plataforma Confiable (solo para módulo GC-TPM2.0 SPI V2)
• 1 cabezal de puerto serie
• 1 puente Clear CMOS

** Cabezales de tira LED RGB Gen2 direccionables solo en PCB rev. 1.1 o posterior.

E/S del Panel Trasero

• 1 x DisplayPort*
• 1 puerto HDMI*
• 1 puerto USB 3.2 Gen 1
• 4 puertos USB 2.0/1.1
• 1 puerto LAN RJ-45
• 3 tomas de audio

* Consulte la sección "Gráficos" para las especificaciones.

Factor de Forma

Soporte de Sistema Operativo

• Windows 11 de 64 bits
• Windows 10 de 64 bits
