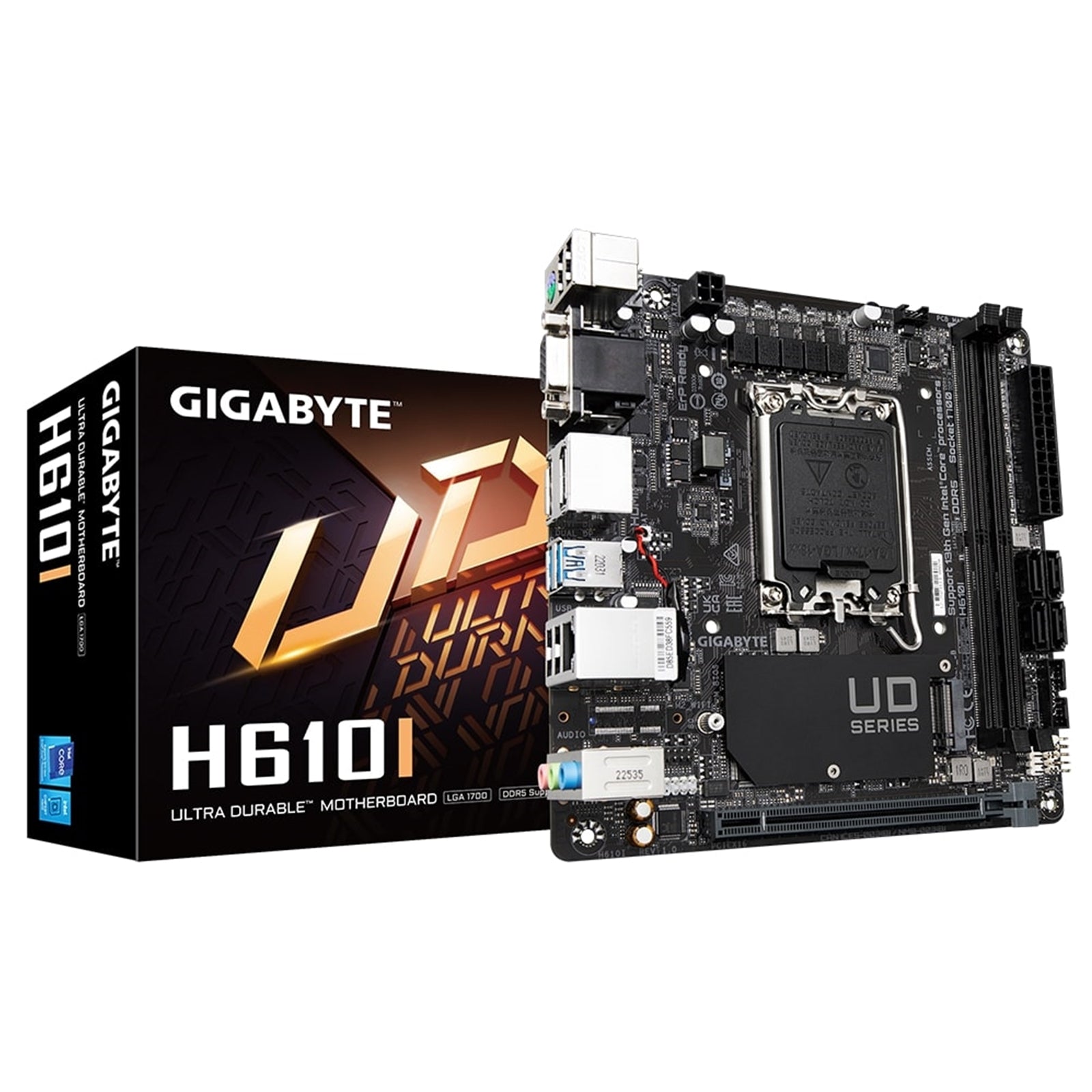

Placa base Mini-ITX GIGABYTE H610I (Rev. 1.0)
Compacta y con muchas funciones, la GIGABYTE H610I (Rev. 1.0) está diseñada para procesadores Intel® de 14ª, 13ª y 12ª generación, ofreciendo un rendimiento fiable, conectividad moderna y expansión flexible en un formato Mini-ITX.
Características principales
- Soporta procesadores Intel® Core™ de 14ª / 13ª / 12ª generación
- Memoria DDR5 de doble canal, 2 ranuras DIMM
- Diseño VRM digital híbrido 4+1+1
- LAN Intel® GbE con software acelerador de internet cFosSpeed
- Soporte de almacenamiento NVMe PCIe 3.0 x4 M.2
- Condensadores de audio de alta calidad con protección contra ruido de audio
- Smart Fan 6 con múltiples sensores de temperatura y cabezales de ventilador híbridos con FAN STOP
- GIGABYTE APP Center para un control de software sencillo y centralizado
- Diseño de resistencias antisulfuro
Especificaciones
CPU
| Artículo | Detalles |
|---|---|
| Zócalo | LGA1700 |
| CPU compatibles | Procesadores Intel® Core™, Pentium® Gold y Celeron® de 14ª, 13ª y 12ª generación |
| Caché L3 | Varía según la CPU |
* Consulte la Lista de compatibilidad de CPU para obtener más información.
Chipset
| Artículo | Detalles |
|---|---|
| Chipset | Chipset Intel® H610 Express |
Memoria
| Artículo | Detalles |
|---|---|
| Arquitectura | DDR5 de doble canal |
| Ranuras | 2 zócalos DIMM DDR |
| Capacidad máxima | Hasta 128 GB (64 GB por DIMM) |
Velocidades admitidas
- Intel® Core™ i9/i7 de 13ª generación: DDR5 5600/5200/4800/4400 MT/s
- Intel® Core™ i5/i3 de 13ª generación y Intel® Core™, Pentium® Gold, Celeron® de 12ª generación: DDR5 4800/4400 MT/s
Compatibilidad con módulos
- DIMM sin búfer ECC 1Rx8 / 2Rx8 (funciona en modo no ECC)
- DIMM sin búfer no ECC 1Rx8 / 2Rx8 / 1Rx16
- Soporte Extreme Memory Profile (XMP)
(Consulte la Lista de compatibilidad de memoria para obtener más información.)
BIOS
| Artículo | Detalles |
|---|---|
| ROM | 1 x 256 Mbit flash |
| Tipo | BIOS AMI UEFI (con licencia) |
| Estándares | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Gráficos
Procesador de gráficos integrado (compatibilidad con Intel® HD Graphics, dependiente de la CPU)
| Salida | Resolución máxima | Estándar / Características |
|---|---|---|
| D-Sub | 1920 x 1200 a 60 Hz | — |
| HDMI | 4096 x 2160 a 60 Hz | HDMI 2.1, HDCP 2.3, compatible con HDMI 2.1 TMDS nativo |
| DisplayPort (1) | 4096 x 2304 a 60 Hz | DisplayPort 1.2, HDCP 2.3 |
| DisplayPort (2) | 4096 x 2304 a 60 Hz | DisplayPort 1.2 |
- Soporta hasta 3 pantallas simultáneamente
- Las especificaciones de los gráficos pueden variar según la compatibilidad de la CPU.
Audio
| Artículo | Detalles |
|---|---|
| Códec | CODEC de audio Realtek® |
| Audio | Audio de alta definición, 2/4/5.1/7.1 canales* |
* La funcionalidad de la toma de audio se puede reconfigurar en el software de audio. Para la salida de 7.1 canales, configure los ajustes en el software de audio.
LAN
| Artículo | Detalles |
|---|---|
| Controlador | Chip LAN Intel® GbE |
| Velocidad | 1 Gbps / 100 Mbps |
LAN inalámbrica
| Artículo | Detalles |
|---|---|
| LAN inalámbrica | N/A |
Ranuras de expansión
| Ranura | Estándar | Configuración de carriles |
|---|---|---|
| 1 x PCI Express x16 | PCIe 4.0 | Funciona a x16 |
Almacenamiento
| Interfaz | Detalles |
|---|---|
| M.2 | 1 conector M.2 (Socket 3, M key, tipo 2280, compatibilidad con SSD PCIe 3.0 x4/x2) |
| SATA | 4 conectores SATA de 6 Gb/s |
RAID
| Artículo | Detalles |
|---|---|
| Compatibilidad con RAID | N/A |
USB
Chipset
- 4 puertos USB 3.2 Gen 1
- 2 en el panel trasero
- 2 a través de un cabezal interno
- 4 puertos USB 2.0/1.1 (panel trasero)
Chipset + Hub USB 2.0
- 2 puertos USB 2.0/1.1 a través de un cabezal interno
Conectores internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX 12V de 4 pines
- 1 cabezal de ventilador de CPU
- 1 cabezal de ventilador del sistema
- 1 cabezal para tira de LED RGB
- 1 conector M.2 Socket 3
- 4 conectores SATA de 6 Gb/s
- 1 cabezal del panel frontal
- 1 cabezal de audio del panel frontal
- 1 cabezal de altavoz
- 1 cabezal USB 3.2 Gen 1
- 1 cabezal USB 2.0/1.1
- 1 cabezal de Módulo de Plataforma Confiable (solo para módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
- 1 cabezal de puerto serie
- 1 puente Clear CMOS
- 1 cabezal de intrusión en el chasis
E/S del panel trasero
- 1 puerto de teclado/ratón PS/2
- 2 puertos USB 3.2 Gen 1
- 4 puertos USB 2.0/1.1
- 1 puerto D-Sub
- 2 DisplayPorts
- 1 puerto HDMI
- 1 puerto LAN RJ-45
- 3 tomas de audio
Factor de forma
| Artículo | Detalles |
|---|---|
| Factor de forma | Mini-ITX |
| Dimensiones | 17.0 cm x 17.0 cm |
Soporte de sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
