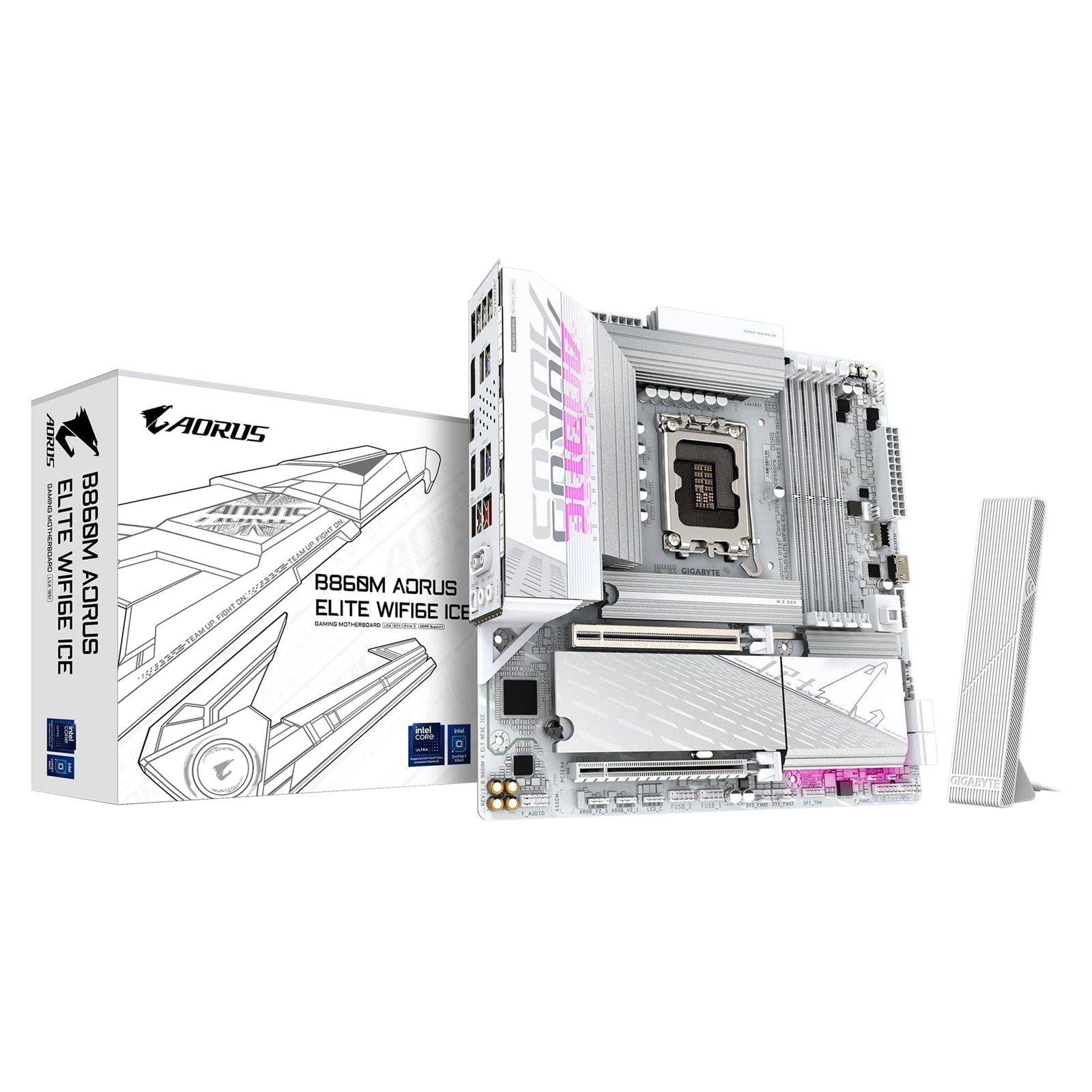

Placa base GIGABYTE B860 Micro ATX para Intel® Core™ Ultra (Serie 2)
Diseñada para los procesadores Intel® Core™ Ultra (Serie 2) de próxima generación, esta placa base micro ATX GIGABYTE B860 combina suministro de energía avanzado, soporte de memoria DDR5 de alta velocidad, almacenamiento ultrarrápido y conectividad rica en un formato compacto.
Características principales
- Compatibilidad con procesadores
- Soporta procesadores Intel® Core™ Ultra (Serie 2) en socket LGA1851
-
Solución VRM de doble digital 12+1+2 fases
-
Memoria de alto rendimiento
- DDR5 de doble canal con 4 ranuras DIMM (hasta 256 GB)
- Soporta DDR5 9200(O.C) / 8800(O.C) / 8600(O.C) / 8400(O.C) / 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400 / 5600 MT/s
- Diseño D5 Bionic Corsa para un rendimiento de memoria infinito
- Soporta DIMM ECC sin búfer 1Rx8/2Rx8 (funcionando en modo no ECC)
- Soporta DIMM no ECC sin búfer 1Rx8/2Rx8/1Rx16
-
Soporte para módulos de memoria XMP
-
IA y experiencia de usuario
- AI Perfdrive: Perfiles de preajustes de BIOS optimizados y personalizables
-
IU amigable: BIOS multitema, control de ventiladores AIO y escaneo automático Q-Flash en BIOS y software
-
Montaje sin herramientas
- EZ-Latch Plus: Ranuras PCIe y M.2 con diseño de liberación rápida y sin tornillos
-
EZ-Latch Click: Disipadores de calor M.2 con diseño sin tornillos
-
Integración de pantalla y sensor
- Sensor Panel Link: Puerto de vídeo integrado para una configuración sin problemas del panel dentro del chasis
-
Soporta hasta cuatro pantallas simultáneamente
-
Almacenamiento ultrarrápido
- 3 ranuras M.2, que incluyen:
- 1 × PCIe 5.0 x4 (CPU)
- 2 × PCIe 4.0 x4/x2 (Chipset)
- 4 conectores SATA de 6 Gb/s
-
Soporte RAID 0, 1, 5, 10 para almacenamiento SATA
-
Diseño térmico eficiente
- VRM Thermal Armor Advanced
-
M.2 Thermal Guard Ext.
-
Redes de alta velocidad
- LAN Realtek® 2.5GbE
-
Wi-Fi 6E con antena direccional de ultra alta ganancia
-
Conectividad extendida
- USB4 Tipo-C con DP-Alt
- HDMI y DisplayPort
-
Opciones ricas de USB 3.2 Gen 2/Gen 1 y USB 2.0
-
Formato
- Micro ATX, 24.4 cm x 24.4 cm
Especificaciones
CPU
| Elemento | Detalles |
|---|---|
| Socket | LGA1851 |
| Soporte | Procesadores Intel® Core™ Ultra |
| Caché L3 | Varía según la CPU |
| Nota | Consulte el sitio web de GIGABYTE para obtener la lista de soporte de CPU más reciente |
Chipset
| Elemento | Detalles |
|---|---|
| Chipset | Chipset Intel® B860 Express |
Memoria
| Característica | Detalles |
|---|---|
| Tipo | DDR5 |
| Velocidades soportadas | 9200(O.C) / 8800(O.C) / 8600(O.C) / 8400(O.C) / 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400 / 5600 MT/s |
| Ranuras | 4 ranuras DIMM DDR5 |
| Capacidad máxima | Hasta 256 GB (64 GB por DIMM) |
| Arquitectura de canal | Doble canal |
| Soporte ECC | DIMM ECC sin búfer 1Rx8/2Rx8 (funciona en modo no ECC) |
| Soporte no ECC | DIMM sin búfer 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para Extreme Memory Profile (XMP) |
| Nota | La configuración de CPU y memoria puede afectar los tipos, velocidades y número de módulos admitidos. Consulte la Lista de soporte de memoria de GIGABYTE. |
Gráficos integrados
Procesador gráfico integrado – Soporte de gráficos Intel® HD:
| Puerto | Resolución máxima y estándar |
|---|---|
| USB4 Tipo-C | 3840 × 2160 @ 144 Hz, salida de vídeo DisplayPort, DP 2.1 |
| DisplayPort | 3840 × 2160 @ 144 Hz, DP 2.1 |
| HDMI (trasero) | 4096 × 2160 @ 60 Hz, HDMI 2.1, HDCP 2.3 |
| HDMI frontal | 1920 × 1080 @ 30 Hz, HDMI 1.4 |
- Soporte para hasta cuatro pantallas simultáneamente
- Las especificaciones de gráficos pueden variar según el soporte de la CPU
Audio
| Elemento | Detalles |
|---|---|
| Códec | Códec de audio Realtek® |
| Audio | Audio de alta definición |
| Canales | 2/4/5.1/7.1 canales (configurable en SW) |
| Salida digital | Soporte para salida S/PDIF |
*Configuración de audio de 7.1 canales a través de software de audio.
LAN
| Elemento | Detalles |
|---|---|
| Chip | LAN Realtek® 2.5GbE |
| Velocidades | 2.5 Gbps / 1 Gbps / 100 Mbps |
Comunicación inalámbrica
| Revisión | Chipset | Características |
|---|---|---|
| Rev. PCB 1.0 | Intel® Wi-Fi 6E AX211 | WiFi a/b/g/n/ac/ax, bandas de 2.4/5/6 GHz, Bluetooth 5.3, soporte 11ax 160 MHz |
| Rev. PCB 1.1 | Realtek® Wi-Fi 6E RTL8852CE | WiFi a/b/g/n/ac/ax, bandas de 2.4/5/6 GHz, Bluetooth 5.3, soporte 11ax 160 MHz |
Las tasas de datos reales pueden variar según el entorno y el equipo.
Ranuras de expansión
| Fuente | Ranura | Estándar | Líneas | Notas |
|---|---|---|---|---|
| CPU | 1 × PCI Express x16 (PCIEX16) | PCIe 5.0 | x16 | Soporta una tarjeta gráfica o un SSD NVMe. Para configuraciones de GPU única, instale en la ranura PCIEX16. |
| Chipset | 1 × PCI Express x16 (PCIEX4) | PCIe 4.0 | x4 | – |
Interfaz de almacenamiento
| Fuente | Conector | Tipo y soporte |
|---|---|---|
| CPU | 1 × M.2 (M2A_CPU) | Socket 3, M key, tipo 2280, SSD PCIe 5.0 x4/x2 |
| Chipset | 1 × M.2 (M2Q_SB) | Socket 3, M key, tipo 2580/2280, SSD PCIe 4.0 x4/x2 |
| Chipset | 1 × M.2 (M2N_SB) | Socket 3, M key, tipo 25110/22110/2580/2280, SSD PCIe 4.0 x4/x2 |
| Chipset | 4 × SATA de 6 Gb/s | Conectores SATA de 6 Gb/s, RAID 0/1/5/10 para dispositivos SATA |
Conectividad USB
CPU:
- 1 puerto USB4® USB Type-C® en el panel trasero
Chipset:
- 1 puerto USB Type-C® con soporte USB 3.2 Gen 2 (cabezal interno)
- 2 puertos USB 3.2 Gen 2 Tipo-A (rojos, panel trasero)
- 2 puertos USB 3.2 Gen 1 (cabezal interno)
Chipset + Hub USB 3.2 Gen 1:
- 4 puertos USB 3.2 Gen 1 (panel trasero)
Chipset + 2 Hubs USB 2.0:
- 8 puertos USB 2.0/1.1 (4 × panel trasero, 4 × a través de cabezales internos)
Conectores internos de E/S
- 1 conector de alimentación principal ATX de 24 pines
- 2 conectores de alimentación ATX de 12V de 8 pines
- 1 cabezal de ventilador de CPU
- 1 cabezal de ventilador de CPU/bomba de refrigeración líquida
- 3 cabezales de ventiladores del sistema
- 1 cabezal de ventilador del sistema/bomba de refrigeración líquida
- 3 cabezales de tira de LED RGB Gen2 direccionables
- 1 cabezal de tira de LED RGB
- 3 conectores M.2 Socket 3
- 4 conectores SATA de 6Gb/s
- 1 cabezal de panel frontal
- 1 cabezal de audio de panel frontal
- 1 cabezal USB Type-C® con soporte USB 3.2 Gen 2
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 2 conectores de tarjeta adicional Thunderbolt™
- 1 cabezal Trusted Platform Module (solo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1 puerto HDMI*
- 1 botón de encendido
- 1 botón de reinicio
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
*El soporte real puede variar según la CPU.
Conectores del panel trasero
- 4 puertos USB 2.0/1.1
- 4 puertos USB 3.2 Gen 1
- 1 DisplayPort*
- 1 puerto USB4® USB Type-C® (DisplayPort*)
- 1 puerto HDMI*
- 1 puerto RJ-45 (LAN de 2.5GbE)
- 2 puertos USB 3.2 Gen 2 Tipo-A (rojos)
- 2 conectores de antena (2T2R)
- 2 tomas de audio
- 1 conector óptico S/PDIF Out
*El soporte real puede variar según la CPU.
Controlador de E/S y monitorización
| Elemento | Detalles |
|---|---|
| Controlador | Chip controlador de E/S iTE® |
| Monitorización | Voltaje, temperatura, velocidad del ventilador, caudal de agua |
| Advertencias | Advertencia de fallo del ventilador |
| Control | Control de velocidad del ventilador* |
*El soporte de control de velocidad del ventilador/bomba depende del ventilador/bomba instalado.
BIOS
- 1 flash de 256 Mbit
- AMI UEFI BIOS (licenciada)
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
- Soporte para GIGABYTE Control Center (GCC)
- Las aplicaciones y funciones disponibles varían según el modelo y las especificaciones
- Soporte para Q-Flash
- Soporte para Q-Flash Plus
- Soporte para Smart Backup
Software incluido
- Norton® Internet Security (versión OEM)
- Software de gestión de ancho de banda LAN
Sistema operativo
- Soporte para Windows 11 de 64 bits
Factor de forma
- Factor de forma Micro ATX
- Dimensiones: 24.4 cm × 24.4 cm
