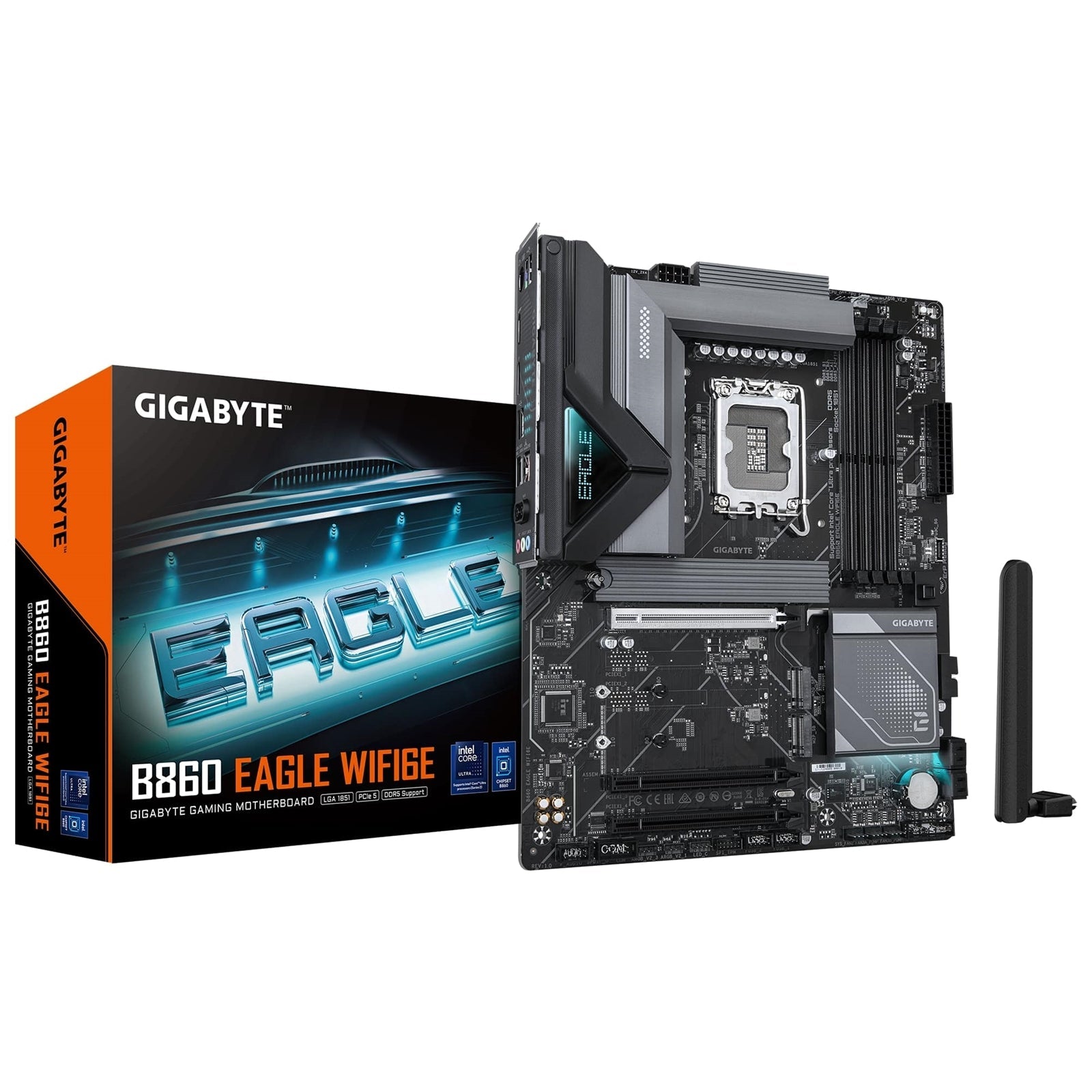

Placa Base GIGABYTE B860 ATX para Procesadores Intel® Core™ Ultra (Serie 2)
Optimiza tu próxima construcción con una placa base ATX rica en características, diseñada para procesadores Intel® Core™ Ultra (Serie 2). Con suministro de energía avanzado, soporte de memoria DDR5 de alta velocidad, almacenamiento PCIe 5.0 y conectividad de última generación, esta placa proporciona una base sólida para sistemas enfocados en el rendimiento.
Características Clave
- Soporte de CPU
- Compatible con procesadores Intel® Core™ Ultra (Serie 2) en socket LGA1851
-
Solución VRM de doble fase digital 12+1+2
-
Memoria y Rendimiento
- DDR5 de doble canal con 4 ranuras DIMM
- Soporta hasta 256 GB de memoria del sistema
- D5 Bionic Corsa para un rendimiento de memoria mejorado
- Soporta DDR5 9066 (O.C) hasta 5600 MT/s
- Soporte para módulos de memoria XMP
-
Soporta DIMM sin búfer ECC (opera en modo no ECC) y DIMM sin búfer no ECC
-
Mejoras de IA y BIOS
- AI Perfdrive: Proporciona perfiles preestablecidos de BIOS óptimos y personalizados
-
UI Amigable en BIOS y software: Multi-Theme, AIO Fan Control, Q-Flash Auto Scan
-
Almacenamiento y Expansión
- Almacenamiento Ultrarrápido: 3 ranuras M.2 (incluyendo 1 x PCIe 5.0 x4)
- 4 conectores SATA 6Gb/s
- Soporte RAID 0/1/5/10 para dispositivos SATA
-
Expansión PCIe con ranuras PCIe 5.0 x16 y PCIe 4.0 x1
-
Diseño Térmico
- Armadura Térmica VRM Avanzada
- M.2 Thermal Guard
-
Múltiples cabezales para ventiladores y bombas de agua
-
Redes y Conectividad Inalámbrica
- Redes Rápidas: LAN Realtek® 2.5GbE
- Wi-Fi 6E y Bluetooth 5.3 (el módulo varía según la revisión del PCB)
-
WIFI EZ-Plug para una instalación rápida y fácil de la antena Wi-Fi
-
Conectividad y Facilidad de Uso
- Conectividad Extendida: HDMI, DisplayPort, USB 3.2 Gen 2x2 Tipo-C® y más
- EZ-Latch Plus: ranuras PCIe y M.2 con diseño de liberación rápida y sin tornillos
- EZ-Latch Click: disipadores M.2 con diseño sin tornillos
- Q-Flash y Q-Flash Plus para actualizaciones sencillas de BIOS
-
Soporte de Smart Backup
-
Audio
- Audio HD Realtek® con soporte de 2/4/5.1/7.1 canales
-
Soporte para salida S/PDIF
-
Factor de Forma
- ATX, 30.5cm x 24.4cm
Especificaciones
CPU
| Artículo | Detalles |
|---|---|
| Zócalo | LGA1851 |
| Soporte | Procesadores Intel® Core™ Ultra (Serie 2) |
| Caché L3 | Varía según la CPU |
| Nota | Consulte el sitio web de GIGABYTE para la lista de soporte de CPU más reciente |
Chipset
| Artículo | Detalles |
|---|---|
| Chipset | Intel® B860 Express |
Memoria
| Característica | Detalles |
|---|---|
| Tipo | DDR5 |
| Soporte de Velocidad | 9066(O.C)/8800(O.C)/8600(O.C)/8400(O.C)/8266(O.C)/8200(O.C)/8000(O.C)/7950(O.C)/7900(O.C)/7800(O.C)/7600(O.C)/7400(O.C)/7200(O.C)/7000(O.C)/6800(O.C)/6600(O.C)/6400/5600 MT/s |
| Ranuras | 4 zócalos DIMM DDR5 |
| Capacidad Máxima | Hasta 256 GB (64 GB por DIMM) |
| Arquitectura de Canal | Doble canal |
| Soporte ECC | DIMM sin búfer ECC 1Rx8/2Rx8 (funcionan en modo no ECC) |
| Soporte No ECC | DIMM sin búfer 1Rx8/2Rx8/1Rx16 |
| Soporte XMP | Sí |
| Nota | La configuración de CPU y memoria puede afectar los tipos, velocidades y cantidad de DRAM admitidos; consulte el sitio web de GIGABYTE |
Gráficos Integrados
| Salida | Especificación |
|---|---|
| HDMI | Resolución máxima 4096x2160@60 Hz; soporta HDMI 2.1 y HDCP 2.3 |
| DisplayPort | Resolución máxima 3840x2160@144 Hz; soporta DisplayPort 2.1 |
| Nota | Las especificaciones gráficas pueden variar según la CPU; el soporte real puede variar según la CPU |
| GPU | Procesador de Gráficos Integrado – Soporte para Intel® HD Graphics |
Audio
| Artículo | Detalles |
|---|---|
| Códec | Códec de audio Realtek® |
| Canales | 2/4/5.1/7.1 canales |
| Salida S/PDIF | Compatible |
| Nota | 7.1 canales configurables a través de software de audio; jacks configurables en SW |
LAN
| Artículo | Detalles |
|---|---|
| Controlador | Chip LAN Realtek® 2.5GbE |
| Velocidades | 2.5 Gbps / 1 Gbps / 100 Mbps |
Comunicación Inalámbrica
| Revisión del PCB | Módulo | Características |
|---|---|---|
| PCB rev. 1.0 | Intel® Wi-Fi 6E AX211 | Wi-Fi a/b/g/n/ac/ax, bandas de 2.4/5/6 GHz, Bluetooth 5.3, soporte 11ax 160MHz |
| PCB rev. 1.1 | Realtek® Wi-Fi 6E RTL8852CE | Wi-Fi a/b/g/n/ac/ax, bandas de 2.4/5/6 GHz, Bluetooth 5.3, soporte 11ax 160MHz |
| Nota | La velocidad de datos real puede variar según el entorno y el equipo |
Ranuras de Expansión
| Fuente | Ranura | Estándar | Líneas | Notas |
|---|---|---|---|---|
| CPU | 1 x PCI Express x16 (PCIEX16) | PCIe 5.0 | x16 | Soporta solo una tarjeta gráfica o SSD NVMe. Si solo se utiliza una tarjeta gráfica, instálela aquí. |
| Chipset | 2 x PCI Express x16 (PCIEX1_3/4, funcionando a x1) | PCIe 4.0 | x1 | – |
Almacenamiento
| Fuente | Conector | Tipo / Soporte |
|---|---|---|
| CPU | 1 x M.2 (M2A_CPU) | Zócalo 3, M key, tipo 25110/22110/2580/2280, soporte SSD PCIe 5.0 x4/x2 |
| Chipset | 1 x M.2 (M2Q_SB) | Zócalo 3, M key, tipo 25110/22110/2580/2280, soporte SSD PCIe 4.0 x4/x2 |
| Chipset | 1 x M.2 (M2P_SB) | Zócalo 3, M key, tipo 25110/22110/2580/2280, soporte SSD PCIe 4.0 x4/x2 |
| Chipset | 4 x SATA 6Gb/s | Soporte RAID 0, 1, 5, 10 para dispositivos de almacenamiento SATA |
USB
| Fuente | Puerto/Cabecera | Estándar | Ubicación |
|---|---|---|---|
| Chipset | 1 x USB Tipo-C® | USB 3.2 Gen 2x2 | Panel trasero |
| Chipset | 1 x cabecera USB Tipo-C® | USB 3.2 Gen 1 | Interno |
| Chipset | 1 x USB 3.2 Gen 2 Tipo-A (rojo) | USB 3.2 Gen 2 | Panel trasero |
| Chipset | 2 x USB 3.2 Gen 1 | USB 3.2 Gen 1 | Cabeceras internas |
| Chipset | 4 x USB 2.0/1.1 | USB 2.0/1.1 | Panel trasero |
| Chipset + Hub | 4 x USB 2.0/1.1 | USB 2.0/1.1 | Cabeceras internas |
Conectores Internos de E/S
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX 12V de 8 pines
- 1 cabecera para ventilador de CPU
- 1 cabecera para ventilador de CPU/bomba de refrigeración líquida
- 2 cabeceras para ventiladores del sistema
- 2 cabeceras para ventiladores del sistema/bombas de refrigeración líquida
- 3 cabeceras para tiras LED RGB Gen2 direccionables
- 1 cabecera para tira LED RGB
- 3 conectores M.2 Zócalo 3
- 4 conectores SATA 6Gb/s
- 1 cabecera para el panel frontal
- 1 cabecera de audio para el panel frontal
- 1 cabecera de salida S/PDIF
- 1 cabecera USB Tipo-C® (soporte USB 3.2 Gen 1)
- 1 cabecera USB 3.2 Gen 1
- 2 cabeceras USB 2.0/1.1
- 1 cabecera para Módulo de Plataforma Confiable (solo para módulos GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1 cabecera de puerto serie
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
Conectores del Panel Trasero
- 1 puerto PS/2 para teclado/ratón
- 1 puerto HDMI (el soporte puede variar según la CPU)
- 1 puerto DisplayPort (el soporte puede variar según la CPU)
- 1 puerto USB Tipo-C® (USB 3.2 Gen 2x2)
- 1 puerto USB 3.2 Gen 2 Tipo-A (rojo)
- 4 puertos USB 2.0/1.1
- 2 conectores de antena (2T2R)
- 1 puerto LAN RJ-45
- 3 tomas de audio
Controlador de E/S
- Chip controlador de E/S iTE®
Monitoreo H/W
- Detección de voltaje
- Detección de temperatura
- Detección de velocidad del ventilador
- Detección de caudal de refrigeración líquida
- Advertencia de fallo del ventilador
- Control de velocidad del ventilador (el soporte depende del ventilador/bomba instalada)
BIOS
- 1 x 256 Mbit flash
- AMI UEFI BIOS (con licencia)
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Únicas
- Soporte para GIGABYTE Control Center (GCC)
- Las aplicaciones y funciones disponibles varían según el modelo y las especificaciones
- Soporte para Q-Flash
- Soporte para Q-Flash Plus
- Soporte para Smart Backup
Software Incluido
- Norton® Internet Security (versión OEM)
- Software de gestión de ancho de banda LAN
Soporte del Sistema Operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
- Nota: El controlador Intel® NPU solo es compatible con Windows 11
Factor de Forma
- Factor de forma ATX
- Dimensiones: 30.5cm x 24.4cm
