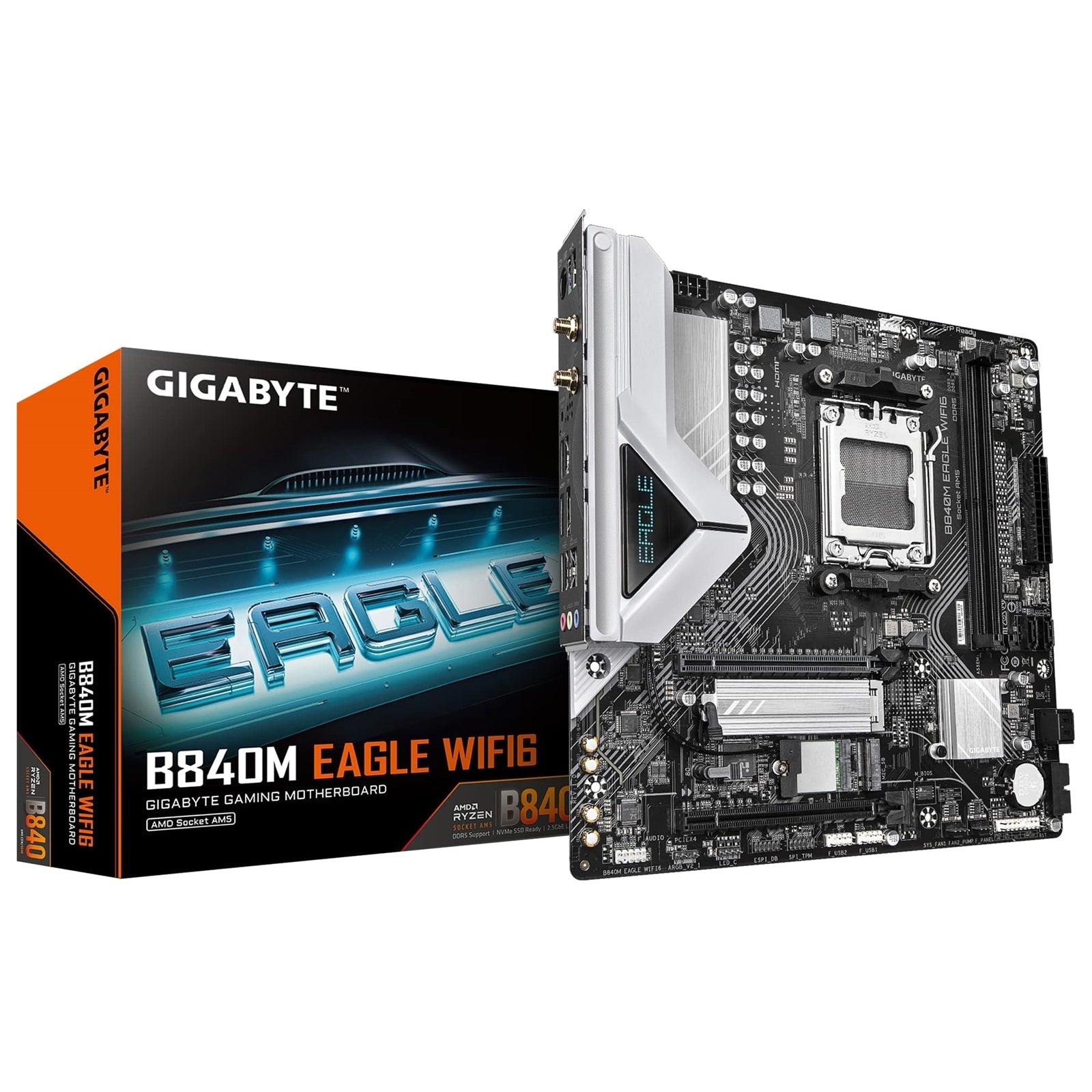

Placa base GIGABYTE B840M EAGLE WIFI6
Características principales
-
Modo X3D Turbo
Desata una nueva era de rendimiento de juego. -
Zócalo AMD AM5
- Compatible con procesadores AMD Ryzen™ Serie 9000
- Compatible con procesadores AMD Ryzen™ Serie 8000
-
Compatible con procesadores AMD Ryzen™ Serie 7000
-
Solución VRM de fases digitales 5+2+2
-
Memoria DDR5 de doble canal
- 2 ranuras DIMM
-
Compatible con módulos de memoria AMD EXPO™
-
D5 Bionic Corsa
Diseñado para un rendimiento de memoria infinito. -
Diseño EZ-Latch
- Ranuras PCIe y M.2 con diseño de liberación rápida y sin tornillos
-
Disipadores de calor M.2 con diseño sin tornillos
-
Interfaz de usuario amigable
Multi-tema, control de ventiladores AIO y escaneo automático Q-Flash en BIOS y software. -
Almacenamiento ultrarrápido
-
2 ranuras M.2
-
Diseño térmico eficiente
- Armadura térmica VRM avanzada
-
Protección térmica M.2
-
Redes rápidas
- LAN de 2,5 GbE
-
Wi-Fi 6
-
Conectividad extendida
- HDMI
-
DisplayPort
-
Ranura PCIe UD
- Ranuras PCIe x16 con 10 veces más resistencia para tarjetas gráficas
- Efecto de disipación de calor mejorado
Especificaciones
CPU
| Elemento | Detalles |
|---|---|
| Zócalo | AMD Socket AM5 |
| Compatibilidad con CPU | Procesadores AMD Ryzen™ Serie 9000 / 8000 / 7000 |
| Nota | Para obtener la lista de soporte de CPU más reciente, consulte el sitio web de GIGABYTE. |
Chipset
| Elemento | Detalles |
|---|---|
| Chipset | AMD B840 |
Memoria
| Elemento | Detalles |
|---|---|
| Tipo | DDR5 |
| Velocidades admitidas | 7600(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5200 / 4800 / 4400 MT/s |
| Ranuras | 2 zócalos DIMM DDR5 |
| Capacidad máxima | Hasta 128 GB (64 GB por DIMM) |
| Arquitectura | Arquitectura de memoria de doble canal |
| Compatibilidad con módulos | DIMM no ECC sin búfer 1Rx8/2Rx8/1Rx16 |
| Compatibilidad con perfiles | Perfiles extendidos de AMD para overclocking (AMD EXPO™) y Extreme Memory Profile (XMP) |
| Nota | La configuración de la CPU y la memoria puede afectar los tipos, velocidades y número de módulos admitidos. Consulte la "Lista de soporte de memoria" en el sitio web de GIGABYTE. |
BIOS
| Elemento | Detalles |
|---|---|
| ROM | 1 flash de 256 Mbit |
| Tipo | BIOS AMI UEFI (con licencia) |
| Cumplimiento | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Gráficos
| Elemento | Detalles |
|---|---|
| Gráficos integrados | Procesador de gráficos integrado compatible con gráficos AMD Radeon™ |
| DisplayPort | 1 DisplayPort, resolución máxima 3840x2160@144 Hz; compatible con DisplayPort 1.4 y HDR |
| HDMI | 1 puerto HDMI, resolución máxima 4096x2160@60 Hz; compatible con HDMI 2.1, HDCP 2.3 y HDR |
| Nota HDMI | Admite puertos nativos compatibles con HDMI 2.1 TMDS |
| Nota | Las especificaciones de los gráficos pueden variar según la compatibilidad con la CPU. |
Audio
| Elemento | Detalles |
|---|---|
| Códec | Códec de audio Realtek® |
| Audio | Audio de alta definición |
| Compatibilidad con canales | 2/4/5.1/7.1 canales |
| Nota | La funcionalidad del jack de audio se puede cambiar mediante software. Para configurar audio de 7.1 canales, use la configuración del software de audio. |
LAN
| Elemento | Detalles |
|---|---|
| Controlador | Chip LAN Realtek® 2.5GbE |
| Velocidad | 2.5 Gbps / 1 Gbps / 100 Mbps |
LAN inalámbrica y Bluetooth
| Elemento | Detalles |
|---|---|
| Inalámbrico | Realtek® Wi-Fi 6 RTL8851BE |
| Estándares | Wi-Fi a/b/g/n/ac/ax |
| Bandas | 2.4 GHz / 5 GHz |
| Bluetooth | Bluetooth 5.3 |
| Estándar inalámbrico | Compatible con 11ax 80MHz |
| Nota | La tasa de datos real puede variar según el entorno y el equipo. |
Ranuras de expansión
| Elemento | Detalles |
|---|---|
| PCIEX16 (CPU) | 1 ranura PCI Express x16 (PCIEX16), integrada en la CPU |
| Ryzen 9000/7000 | Modo PCIe 4.0 x16 |
| Ryzen 8000 Phoenix 1 | Modo PCIe 4.0 x8 |
| Ryzen 8000 Phoenix 2 | Modo PCIe 4.0 x4 |
| Nota | PCIEX16 puede admitir una tarjeta gráfica o una SSD NVMe. Si solo hay una tarjeta gráfica instalada, use la ranura PCIEX16. |
| PCIEX4 (Chipset) | 1 ranura PCI Express x16, compatible con PCIe 3.0 y funcionando a x4 |
Almacenamiento
| Elemento | Detalles |
|---|---|
| M.2 (M2A_CPU) | 1 conector M.2, integrado en la CPU, Socket 3, clave M, SSD tipo 2580/2280 |
| M2A Ryzen 9000/7000 | Compatible con SSD PCIe 4.0 x4/x2 |
| M2A Ryzen 8000 Phoenix 1 | Compatible con SSD PCIe 4.0 x4/x2 |
| M2A Ryzen 8000 Phoenix 2 | Compatible con SSD PCIe 4.0 x4/x2 |
| M.2 (M2C_SB) | 1 conector M.2, integrado en el chipset, Socket 3, clave M, tipo 2280, SSD PCIe 3.0 x2 |
| SATA | 4 conectores SATA 6Gb/s |
RAID
| Elemento | Detalles |
|---|---|
| RAID NVMe | Compatibilidad con RAID 0, RAID 1, RAID 5, RAID 10 para dispositivos de almacenamiento SSD NVMe |
| Nota | RAID 5 solo está disponible en los procesadores AMD Ryzen™ Serie 9000. |
USB
| Fuente | Puertos |
|---|---|
| CPU | 2 puertos USB 3.2 Gen 1 en el panel trasero |
| CPU + Hub USB 2.0 | 4 puertos USB 2.0/1.1 en el panel trasero |
| Chipset (interno) | 1 puerto USB Type-C® compatible con USB 3.2 Gen 1 (a través de cabecera interna) |
| Chipset (interno) | 2 puertos USB 3.2 Gen 1 (a través de cabeceras internas) |
| Chipset (interno) | 4 puertos USB 2.0/1.1 (a través de cabeceras internas) |
Conectores internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX 12V de 8 pines
- 1 cabecera de ventilador de CPU
- 1 cabecera de ventilador de CPU/bomba de refrigeración líquida
- 1 cabecera de ventilador del sistema
- 1 cabecera de ventilador del sistema/bomba de refrigeración líquida
- 2 cabeceras de tira de LED RGB Gen2 direccionables
- 1 cabecera de tira de LED RGB
- 2 conectores M.2 Socket 3
- 4 conectores SATA 6Gb/s
- 1 cabecera del panel frontal
- 1 cabecera de audio del panel frontal
- 1 cabecera USB Type-C® compatible con USB 3.2 Gen 1
- 1 cabecera USB 3.2 Gen 1
- 2 cabeceras USB 2.0/1.1
- 1 cabecera de módulo de plataforma segura (solo para módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1 puente de reinicio
- 1 puente Clear CMOS
E/S del panel trasero
- 1 puerto de teclado/ratón PS/2
- 4 puertos USB 2.0/1.1
- 1 DisplayPort
- 1 puerto HDMI
- 1 botón Q-Flash Plus
- 2 puertos USB 3.2 Gen 1
- 1 puerto LAN RJ-45
- 2 conectores de antena SMA (2T2R)
- 3 jacks de audio
Formato
| Elemento | Detalles |
|---|---|
| Formato | Micro ATX |
| Dimensiones | 24,4 cm x 24,4 cm |
Compatibilidad con sistemas operativos
| Elemento | Detalles |
|---|---|
| SO | Windows 11 de 64 bits |
| SO | Windows 10 de 64 bits |
