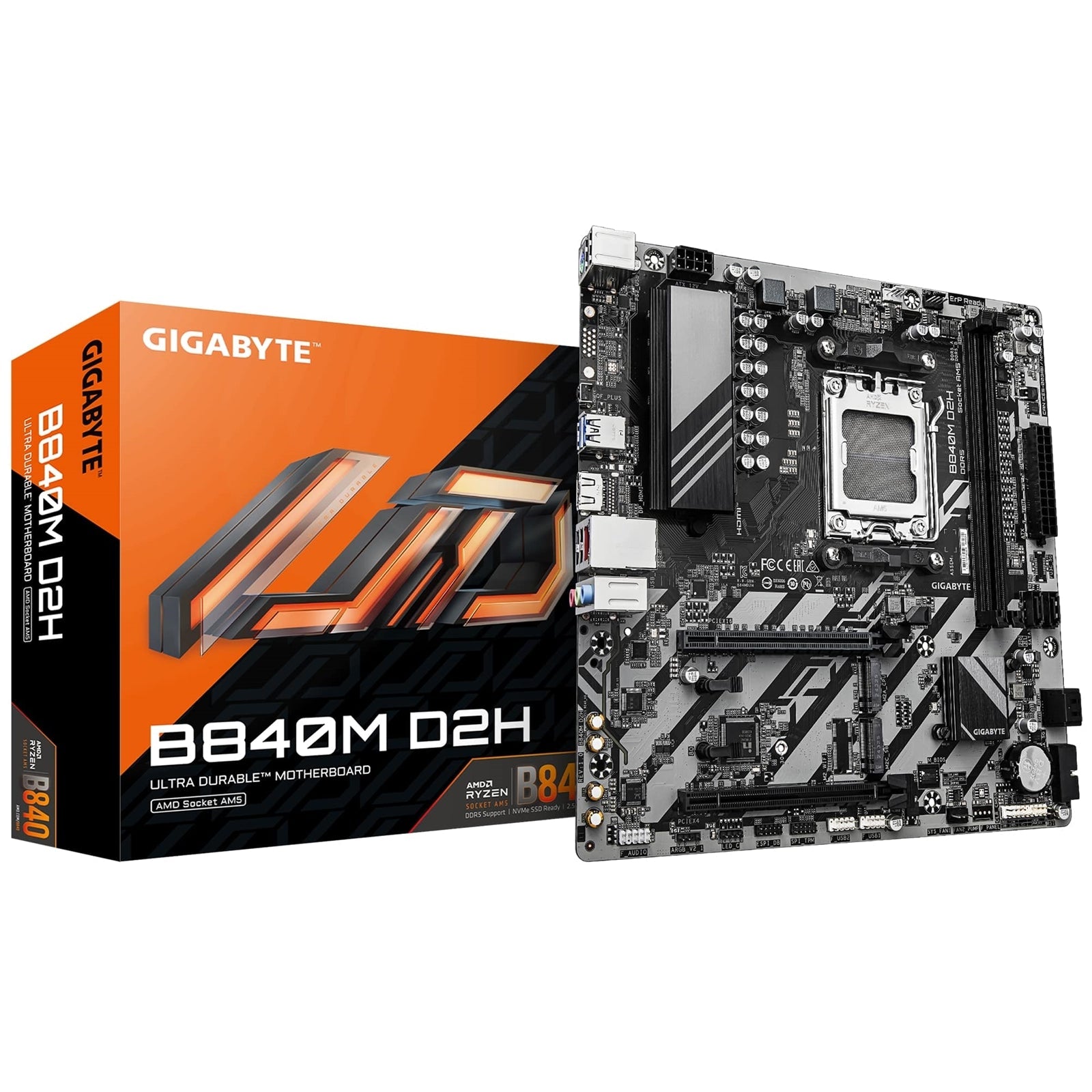

Placa base GIGABYTE B840M D2H
Características clave
- Modo X3D Turbo – Diseñado para desatar una nueva era de rendimiento en juegos
- AMD Socket AM5 – Soporta:
- Procesadores AMD Ryzen™ Serie 9000
- Procesadores AMD Ryzen™ Serie 8000
- Procesadores AMD Ryzen™ Serie 7000
- Solución VRM digital de 5+2+2 fases
- Memoria DDR5 de doble canal
- 2 × ranuras DIMM con soporte para módulos de memoria AMD EXPO™
- EZ-Latch
- Ranura PCIe x16 con diseño de liberación rápida
- Interfaz de usuario amigable
- Interfaz multitarea
- Control de ventiladores AIO
- Escaneo automático Q-Flash en BIOS y software
- Almacenamiento ultrarrápido
- 2 × ranuras M.2, incluyendo 1 × PCIe 4.0 x4
- Red rápida
- LAN de 2.5GbE
Especificaciones
CPU
- AMD Socket AM5, soporte para:
- Procesadores AMD Ryzen™ Serie 9000
- Procesadores AMD Ryzen™ Serie 8000
- Procesadores AMD Ryzen™ Serie 7000
- (Para la lista de soporte de CPU más reciente, consulte el sitio web de GIGABYTE).
Chipset
- AMD B840
Memoria
- Soporte para módulos de memoria DDR5:
- 7600(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6666(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5600(O.C.) / 5200 / 4800 / 4400 MT/s
- 2 × ranuras DIMM DDR5, que soportan hasta 128 GB de memoria del sistema
- Capacidad de DIMM único de 64 GB
- Arquitectura de memoria de doble canal
- Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16
- Soporte para módulos de memoria AMD EXtended Profiles for Overclocking (AMD EXPO™) y Extreme Memory Profile (XMP)
- (La configuración de la CPU y la memoria puede afectar los tipos, velocidades y cantidad de módulos admitidos; consulte la "Lista de soporte de memoria" en el sitio web de GIGABYTE).
BIOS
- 1 × flash de 256 Mbit
- BIOS AMI UEFI con licencia
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Gráficos
- Procesador de gráficos integrado con soporte para AMD Radeon™ Graphics
- 1 × puerto HDMI, que soporta hasta 4096×2160 @ 60 Hz
- Soporta HDMI 2.1, HDCP 2.3 y HDR
- Soporta puertos compatibles con TMDS nativos de HDMI 2.1
- (Las especificaciones de gráficos pueden variar dependiendo del soporte de la CPU).
Audio
- CODEC de audio Realtek®
- Audio de alta definición
- Soporte de 2/4/5.1/7.1 canales
- Funcionalidad de jack de audio configurable mediante software de audio
- Para salida de 7.1 canales, configure en el software de audio
LAN
- Chip LAN Realtek® de 2.5GbE
- 2.5 Gbps / 1 Gbps / 100 Mbps
LAN inalámbrica
- N/A
Ranuras de expansión
- 1 × ranura PCI Express x16 (PCIEX16), integrada en la CPU:
- Series AMD Ryzen™ 9000 / 7000:
- Modo PCIe 4.0 x16
- Series AMD Ryzen™ 8000 – Phoenix 1:
- Modo PCIe 4.0 x8
- Series AMD Ryzen™ 8000 – Phoenix 2:
- Modo PCIe 4.0 x4
-
La ranura PCIEX16 soporta una tarjeta gráfica o un SSD NVMe. Si solo se instala una tarjeta gráfica, debe estar en la ranura PCIEX16.
-
Chipset:
- 1 × ranura PCI Express x16 (PCIEX4), compatible con PCIe 3.0 y funcionando a x4
Almacenamiento
- 1 × conector M.2 (M2A_CPU), integrado en la CPU
- Socket 3, M key, SSDs tipo 2580/2280
- Procesadores AMD Ryzen™ Series 9000 / 7000:
- SSDs PCIe 4.0 x4/x2
- Procesadores AMD Ryzen™ Series 8000 – Phoenix 1:
- SSDs PCIe 4.0 x4/x2
-
Procesadores AMD Ryzen™ Series 8000 – Phoenix 2:
- SSDs PCIe 4.0 x4/x2
-
1 × conector M.2 (M2C_SB), integrado en el chipset
- Socket 3, M key, tipo 2280
-
SSDs PCIe 3.0 x2
-
4 × conectores SATA de 6Gb/s
RAID
- Soporte RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe
- RAID 5 solo está disponible en procesadores AMD Ryzen™ Serie 9000.
USB
- Desde CPU:
-
2 × puertos USB 3.2 Gen 1 en el panel trasero
-
Desde CPU + concentrador USB 2.0:
-
4 × puertos USB 2.0/1.1 en el panel trasero
-
Desde Chipset:
- 2 × puertos USB 3.2 Gen 1 a través del conector USB interno
- 4 × puertos USB 2.0/1.1 a través de los conectores USB internos
Conectores internos
- 1 × conector de alimentación principal ATX de 24 pines
- 1 × conector de alimentación ATX 12V de 8 pines
- 1 × conector para ventilador de CPU
- 1 × conector para ventilador de CPU/bomba de refrigeración líquida
- 1 × conector para ventilador del sistema
- 2 × conectores para tiras de LED RGB Gen2 direccionables
- 1 × conector para tira de LED RGB
- 4 × conectores SATA de 6Gb/s
- 2 × conectores M.2 Socket 3
- 1 × conector para el panel frontal
- 1 × conector para el audio del panel frontal
- 1 × conector USB 3.2 Gen 1
- 2 × conectores USB 2.0/1.1
- 1 × conector Trusted Platform Module
- Solo para módulos GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2
- 1 × jumper de reinicio
- 1 × jumper Clear CMOS
E/S del panel trasero
- 1 × puerto PS/2 para teclado/ratón
- 2 × puertos USB 3.2 Gen 1
- 4 × puertos USB 2.0/1.1
- 1 × puerto HDMI*
- 1 × botón Q-Flash Plus
- 1 × puerto LAN RJ-45
- 3 × jacks de audio
* Puerto HDMI como se detalla en la sección de Gráficos.
Factor de forma
- Micro ATX
- Dimensiones: 24.4 cm × 24.4 cm
Soporte del sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
