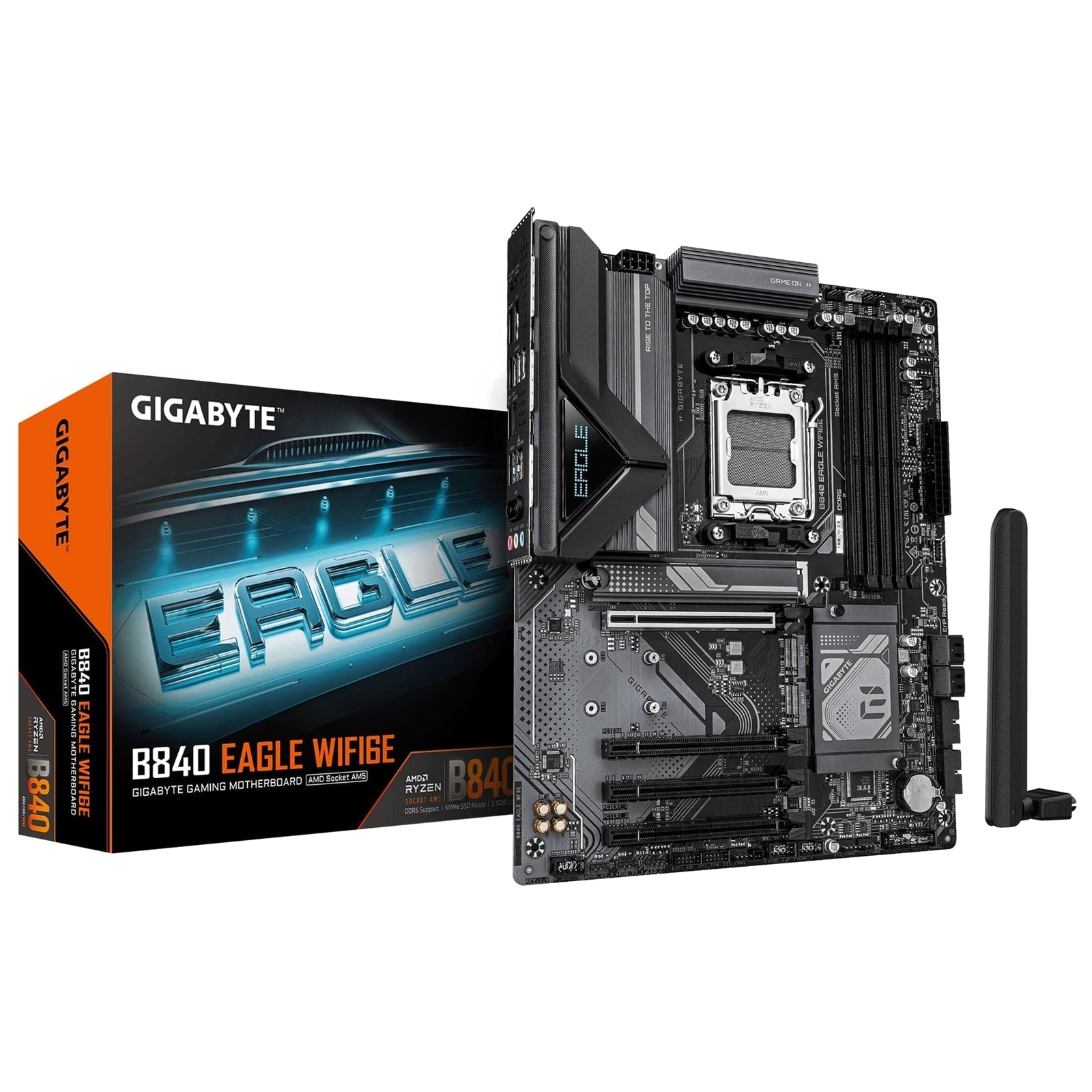

Placa base de gaming B840 EAGLE WIFI 6E
Características clave
-
Modo X3D Turbo
Desata una nueva era de rendimiento de juego. -
Soporte para AMD Socket AM5
-
Compatible con procesadores AMD Ryzen™ de la serie 9000 / 8000 / 7000
-
Solución VRM de 8+2+2 fases Digital Twin
Diseñada para una entrega de energía estable y confiable. -
Memoria DDR5 de doble canal
- 4 ranuras DIMM
- Soporte para módulos de memoria AMD EXPO™
-
D5 Bionic Corsa para un rendimiento de memoria infinito
-
WiFi EZ-Plug
Diseño rápido y fácil para la instalación de la antena Wi-Fi. -
Tecnologías de instalación sin herramientas
- EZ-Latch Plus: ranuras PCIe y M.2 con diseño de liberación rápida y sin tornillos
-
EZ-Latch Click: Disipadores de calor M.2 con diseño sin tornillos
-
Interfaz de usuario amigable
Interfaz multitema, control de ventiladores AIO y Q-Flash Auto Scan disponibles en BIOS y software. -
Almacenamiento ultrarrápido
- 3 ranuras M.2
-
Incluye 2 interfaces M.2 PCIe 4.0 x4
-
Diseño térmico eficiente
- Armadura térmica VRM avanzada
-
Protección térmica M.2
-
Conexión en red de alta velocidad
- LAN de 2.5GbE
-
Wi-Fi 6E
-
Conectividad de pantalla extendida
- HDMI
- DisplayPort
Especificaciones
CPU
| Elemento | Detalles |
|---|---|
| Socket | AMD Socket AM5 |
| CPUs compatibles | Procesadores AMD Ryzen™ de la serie 9000 / Procesadores AMD Ryzen™ de la serie 8000 / Procesadores AMD Ryzen™ de la serie 7000 |
| Notas | Para obtener la lista de compatibilidad de CPU más reciente, consulte el sitio web de GIGABYTE. |
Chipset
| Elemento | Detalles |
|---|---|
| Chipset | AMD B840 |
Memoria
| Elemento | Detalles |
|---|---|
| Tipo de memoria | DDR5 |
| Velocidades compatibles (MT/s) | 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C) / 6200(O.C) / 6000(O.C) / 5800(O.C) / 5600(O.C) / 5200 / 4800 / 4400 |
| Ranuras | 4 zócalos DIMM DDR5 |
| Capacidad máxima | Hasta 256 GB (64 GB por DIMM) |
| Arquitectura | Arquitectura de memoria de doble canal |
| Soporte de módulo | Módulos de memoria Non-ECC Un-buffered DIMM 1Rx8 / 2Rx8 / 1Rx16 |
| Perfiles de overclock | Soporte para módulos de memoria AMD EXPO™ y XMP |
| Notas | La configuración de CPU y memoria puede afectar los tipos, velocidades y número de módulos compatibles. Consulte la “Lista de soporte de memoria” en el sitio web de GIGABYTE para obtener más detalles. |
BIOS
| Elemento | Detalles |
|---|---|
| Flash ROM | 1 × flash de 256 Mbit |
| Tipo de BIOS | BIOS AMI UEFI con licencia |
| Cumplimiento | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Gráficos
| Elemento | Detalles |
|---|---|
| Gráficos integrados | Procesador de gráficos integrado con soporte para gráficos AMD Radeon™ (depende de la CPU) |
| HDMI | 1 puerto HDMI, resolución máxima 4096×2160@60 Hz; soporta HDMI 2.1, HDCP 2.3, HDR; puertos compatibles con HDMI 2.1 TMDS nativos |
| DisplayPort | 1 DisplayPort, resolución máxima 3840×2160@144 Hz; soporta DisplayPort 1.4 |
| Notas | Las especificaciones de los gráficos pueden variar según el soporte de la CPU. |
Audio
| Elemento | Detalles |
|---|---|
| Códec de audio | CODEC de audio Realtek® |
| Estándar de audio | Audio de alta definición |
| Canales | 2 / 4 / 5.1 / 7.1 canales |
| Notas | La funcionalidad de los conectores de audio se puede cambiar a través del software de audio. Configure el audio de 7.1 canales en el software de audio. |
LAN
| Elemento | Detalles |
|---|---|
| Controlador | Chip LAN Realtek® 2.5GbE |
| Velocidades | 2.5 Gbps / 1 Gbps / 100 Mbps |
LAN inalámbrica y Bluetooth
| Elemento | Detalles |
|---|---|
| Controlador inalámbrico | Realtek® Wi-Fi 6E RTL8852CE |
| Estándares Wi-Fi | Wi-Fi a / b / g / n / ac / ax |
| Bandas | Bandas de frecuencia portadora de 2.4 / 5 / 6 GHz |
| Bluetooth | Bluetooth 5.3 |
| Soporte 11ax | Soporta el estándar inalámbrico 11ax de 160 MHz |
| Notas | La velocidad de datos real puede variar según el entorno y el equipo. |
Ranuras de expansión
Líneas PCIe de la CPU
| Ranura | Interfaz / Modo | Soporte de CPU |
|---|---|---|
| 1 × PCIEX16 | PCI Express x16, integrado en la CPU | AMD Ryzen™ 9000/7000: PCIe 4.0 x16; Ryzen™ 8000 Phoenix 1: PCIe 4.0 x8; Ryzen™ 8000 Phoenix 2: PCIe 4.0 x4 |
- La ranura PCIEX16 solo puede admitir una tarjeta gráfica o una SSD NVMe.
- Si solo se instala una tarjeta gráfica, debe estar en la ranura PCIEX16.
Líneas PCIe del Chipset
| Ranura | Interfaz / Modo | Notas |
|---|---|---|
| 1 × PCIEX4 | PCIe 3.0 x4 | Comparte ancho de banda con PCIEX1_1 y PCIEX1_2; funciona hasta x2 cuando PCIEX1_1/PCIEX1_2 está ocupado. |
| 2 × PCIEX1 (PCIEX1_1, PCIEX1_2) | PCIe 3.0 x1 | Comparte ancho de banda con PCIEX4. |
Almacenamiento
Ranuras M.2
| Conector | Fuente | Clave / Zócalo | Tamaños compatibles | Interfaz / Soporte |
|---|---|---|---|---|
| M2A_CPU | CPU | Zócalo 3, tecla M | 25110 / 22110 / 2580 / 2280 | SSD PCIe 4.0 x4/x2 AMD Ryzen™ 9000 / 7000 / 8000 Phoenix 1 / 8000 Phoenix 2 |
| M2B_CPU | CPU | Zócalo 3, tecla M | 25110 / 22110 / 2580 / 2280 | SSD PCIe 4.0 x4/x2 AMD Ryzen™ 9000 / 7000 / 8000 Phoenix 1; 8000 Phoenix 2: SSD PCIe 4.0 x2 |
| M2C_SB | Chipset | Zócalo 3, tecla M | 25110 / 22110 / 2580 / 2280 | SSD PCIe 3.0 x4/x2 |
SATA
| Elemento | Detalles |
|---|---|
| Puertos SATA | 4 conectores SATA de 6Gb/s |
RAID
| Elemento | Detalles |
|---|---|
| Niveles RAID compatibles | RAID 0, RAID 1, RAID 5, RAID 10 para dispositivos de almacenamiento SSD NVMe |
| Notas | RAID 5 solo está disponible en procesadores AMD Ryzen™ de la serie 9000. |
USB
Desde la CPU
| Ubicación | Tipo | Estándar |
|---|---|---|
| Panel trasero | 1 × USB Type‑C® | USB 3.2 Gen 2 |
| Panel trasero | 2 × USB Tipo‑A | USB 3.2 Gen 1 |
Desde la CPU + Hub USB 2.0
| Ubicación | Tipo | Estándar |
|---|---|---|
| Panel trasero | 4 × USB Tipo‑A | USB 2.0/1.1 |
Desde el Chipset
| Ubicación | Tipo | Estándar |
|---|---|---|
| Panel trasero | 1 × USB Tipo‑A (rojo) | USB 3.2 Gen 2 |
| Conector interno | 1 conector USB Type‑C® | USB 3.2 Gen 1 |
| Conectores internos | 4 puertos USB a través de conectores | USB 2.0/1.1 |
Desde el Chipset + Hub USB 3.2 Gen 1
| Ubicación | Tipo | Estándar |
|---|---|---|
| Conectores internos | 4 puertos USB a través de conectores | USB 3.2 Gen 1 |
Conectores internos
| Conector | Cantidad |
|---|---|
| Conector de alimentación principal ATX de 24 pines | 1 |
| Conector de alimentación ATX 12V de 8 pines | 1 |
| Conector de ventilador de CPU | 1 |
| Conector de ventilador de CPU / bomba de refrigeración líquida | 1 |
| Conectores de ventilador del sistema | 3 |
| Conector de ventilador del sistema / bomba de refrigeración líquida | 1 |
| Conectores de tira de LED RGB Gen2 direccionables | 3 |
| Conector de tira de LED RGB | 1 |
| Conectores M.2 Socket 3 | 3 |
| Conectores SATA de 6Gb/s | 4 |
| Conector del panel frontal | 1 |
| Conector de audio del panel frontal | 1 |
| Conector USB Type‑C® (USB 3.2 Gen 1) | 1 |
| Conectores USB 3.2 Gen 1 | 2 |
| Conectores USB 2.0/1.1 | 2 |
| Conector del Módulo de Plataforma Confiable (solo GC‑TPM2.0 SPI V2) | 1 |
| Jumper de reinicio | 1 |
| Jumper Clear CMOS | 1 |
E/S del panel trasero
| Elemento | Cantidad / Tipo |
|---|---|
| Botón Q-Flash Plus | 1 |
| Botón Clear CMOS | 1 |
| DisplayPort* | 1 |
| Puerto HDMI* | 1 |
| USB Type‑C® (USB 3.2 Gen 2) | 1 |
| USB 3.2 Gen 2 Tipo‑A (rojo) | 1 |
| USB 3.2 Gen 1 Tipo‑A | 2 |
| USB 2.0/1.1 Tipo‑A | 4 |
| Puerto LAN RJ-45 | 1 |
| Conectores de antena (2T2R) | 2 |
| Conectores de audio | 3 |
* La disponibilidad y función de la salida DisplayPort y HDMI dependen del soporte gráfico de la CPU.
Factor de forma
| Elemento | Detalles |
|---|---|
| Factor de forma | ATX |
| Dimensiones | 30.5 cm × 24.4 cm |
Soporte de sistema operativo
| SO | Versión |
|---|---|
| Windows 11 | 64 bits |
| Windows 10 | 64 bits |
