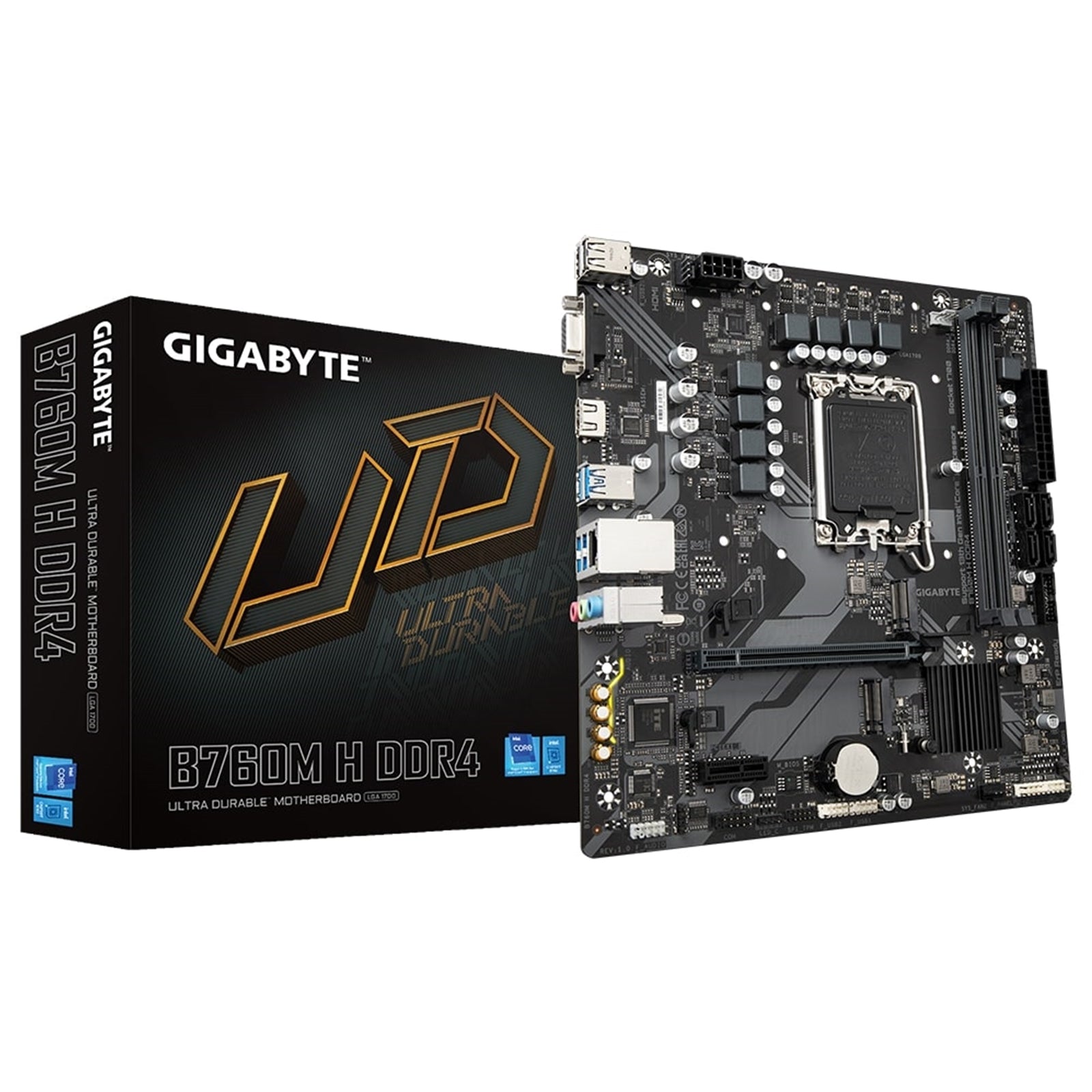

Placa base Gigabyte B760M H DDR4 Ultra Durable Intel 1700 Socket, Micro-ATX, 2 ranuras DDR4, 2 zócalos M.2, LAN GbE, 1 puerto D-Sub / 1 puerto HDMI

Placa base Micro ATX GIGABYTE B760M H DDR4 (rev. 1.0)

La GIGABYTE B760M H DDR4 (rev. 1.0) está diseñada para procesadores Intel de 14ª, 13ª y 12ª generación, ofreciendo una plataforma equilibrada con un sólido rendimiento, un diseño de energía eficiente y una conectividad versátil para PC modernos.

Características principales

• Soporte de CPU: Procesadores Intel Core de 14ª / 13ª / 12ª generación, Pentium Gold y Celeron (LGA1700)
• Diseño de energía: Solución VRM digital híbrida de 6+1+1 fases
• Memoria: DDR4 de doble canal, 2 ranuras DIMM con soporte XMP (hasta 5333 MHz y más)
• Almacenamiento: 2 conectores M.2 PCIe 4.0 x4
• Ranuras de gráficos: Ranura PCIe 4.0 x16 con diseño de liberación rápida EZ-Latch
• Redes: LAN Realtek GbE
• Salidas de pantalla: HDMI y D-Sub
• Refrigeración: Smart Fan 6 con múltiples sensores de temperatura y cabezales de ventilador híbridos con FAN STOP
• Factor de forma: Micro ATX (23.0cm x 21.5cm)

Rendimiento y diseño de energía

VRM digital híbrido de 6+1+1 fases

• Diseño VRM digital híbrido de 6+1+1 fases
• MOSFET de baja resistencia (RDS(on))
• Inductores y condensadores premium para mejorar la respuesta transitoria y minimizar la oscilación

Preparada para PCIe 4.0

• Diseño PCIe 4.0 listo para dispositivos PCIe 4.0
• PCB de baja impedancia para ayudar a mantener la integridad de la señal de alta velocidad

Soporte DDR4 XMP

• Soporte para perfiles de memoria XMP hasta 5333 MHz y más
• Plataforma probada para ayudar a garantizar la compatibilidad adecuada con módulos DDR4 compatibles con XMP
• Activación sencilla de XMP a través de la BIOS de la placa base GIGABYTE

GIGABYTE PerfDrive

• Tecnología BIOS integrada para ayudar a equilibrar el rendimiento, el consumo de energía y la temperatura al usar procesadores Intel Core de 13ª generación

Refrigeración avanzada: Smart Fan 6

Smart Fan 6 ofrece un amplio control de refrigeración para ayudar a mantener los sistemas frescos y silenciosos:

• Soporte de alta corriente
• Cada cabezal de ventilador admite ventiladores PWM/DC y bombas de refrigeración líquida

• Hasta 24W (12V x 2A) por cabezal con protección contra sobrecorriente

• Control de precisión

• Múltiples puntos de control de temperatura y velocidad del ventilador para curvas de ventilador precisas

• Modo de curva dual

• Modos pendiente y escalonado para adaptarse a diferentes escenarios de uso

• Parada del ventilador

• Los ventiladores pueden detenerse por completo por debajo de los umbrales de temperatura especificados por el usuario

Conectividad y experiencia de usuario

Almacenamiento y red

• Conectores M.2 PCIe 4.0 x4 duales para almacenamiento de próxima generación
• 4 conectores SATA de 6 Gb/s con soporte RAID 0, 1, 5 y 10
• LAN Realtek GbE (1 Gbps / 100 Mbps)

BIOS e Interfaz

• MODO FÁCIL: Información clave del hardware en una sola página (reloj de la CPU, memoria, almacenamiento, ventiladores)
• Mis Favoritos: Menú personalizado para configuraciones de uso frecuente
• Información de almacenamiento: Descripción detallada de los dispositivos SATA, PCIe y M.2
• Registro de cambios: Enumera todos los cambios antes de guardar y salir de la BIOS
• Curva de línea de carga intuitiva: Vista gráfica de la configuración de calibración de la línea de carga

PCIe EZ-Latch

• Pestillo de ranura PCIe de liberación rápida para facilitar la extracción de la tarjeta gráfica

Especificaciones

CPU

Memoria

Gráficos integrados

(El soporte de Intel HD Graphics depende de la CPU)

Audio

LAN

Ranuras de expansión

Interfaces de almacenamiento

USB

Conectores internos de E/S

• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX de 12V de 8 pines
• 1 cabezal para ventilador de CPU
• 2 cabezales para ventiladores del sistema
• 1 cabezal para tira de LED RGB
• 2 conectores M.2 Socket 3
• 4 conectores SATA de 6Gb/s
• 1 cabezal para panel frontal
• 1 cabezal de audio para panel frontal
• 1 cabezal de salida S/PDIF
• 1 cabezal USB 3.2 Gen 1
• 2 cabezales USB 2.0/1.1
• 1 cabezal de módulo de plataforma segura (solo para módulos GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
• 1 cabezal de puerto serie
• 1 puente Clear CMOS

Conectores del panel trasero

• 2 puertos USB 2.0/1.1
• 1 puerto D-Sub
• 1 puerto HDMI
• 4 puertos USB 3.2 Gen 1
• 1 puerto LAN RJ-45
• 3 tomas de audio

Controlador de E/S y monitoreo

• Chip controlador de E/S iTE
• Detección de voltaje, temperatura y velocidad del ventilador
• Detección de caudal de refrigeración líquida
• Advertencia de fallo del ventilador
• Control de velocidad del ventilador

BIOS

• 1 flash de 128 Mbit
• BIOS AMI UEFI (con licencia)
• Compatible con PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

• Soporte para GIGABYTE Control Center (GCC)
• Soporte para Q-Flash

Software incluido

• Norton Internet Security (versión OEM)
• Software de gestión de ancho de banda LAN

Soporte del sistema operativo

• Windows 11 de 64 bits
• Windows 10 de 64 bits

Factor de forma

• Micro ATX
• Dimensiones: 23.0cm x 21.5cm
