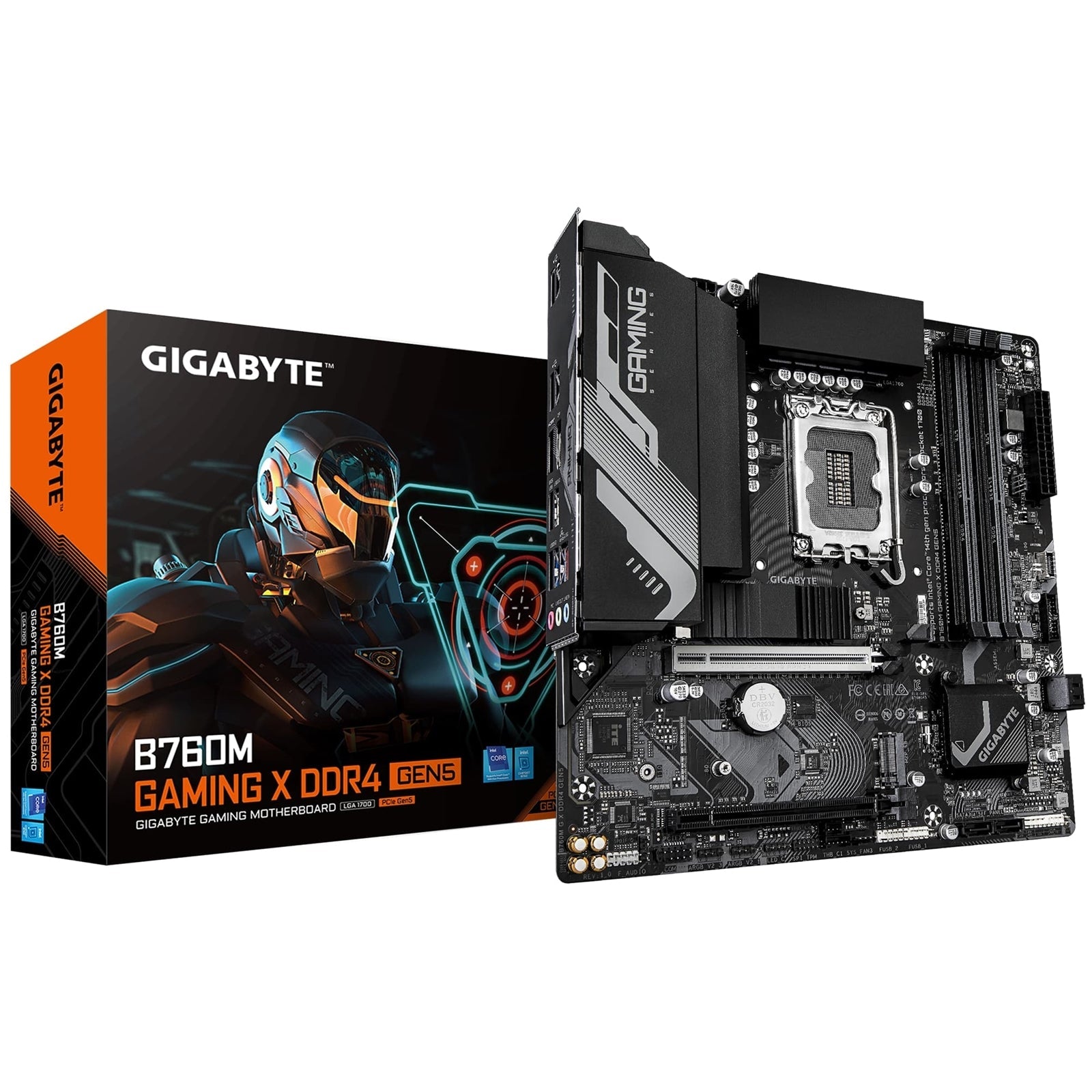

Placa base B760M GAMING X DDR4 GEN5
La placa base B760M GAMING X DDR4 GEN5 está diseñada para el rendimiento de PCIe Gen5, soluciones térmicas avanzadas y conectividad versátil, compatible con los últimos procesadores de escritorio Intel® y memoria DDR4 de alta velocidad.
Características principales
- Rendimiento PCIe Gen5
-
Soporte PCIe Gen5 con sincronización perfecta para un rendimiento ganador
-
Soporte de procesador
-
Compatible con procesadores Intel® Core™ de 14ª, 13ª y 12ª generación
-
Diseño térmico eficiente
- Armadura térmica VRM avanzada
-
M.2 Thermal Guard
-
EZ-Latch
-
Ranura PCIe 5.0 x16 con diseño de liberación rápida
-
Ranura PCIe UD
-
Armadura SMD PCIe 5.0 para un soporte mejorado de tarjetas gráficas
-
Rendimiento de energía inigualable
-
Solución VRM de fases híbridas 8+1+1
-
Memoria DDR4 de doble canal
-
4 ranuras DIMM con soporte para módulos de memoria XMP
-
Redes rápidas
-
LAN de 2,5 GbE
-
Conectividad extendida
- USB-C® frontal de 10Gb/s
-
DisplayPort y HDMI
-
Almacenamiento de última generación
-
2 conectores M.2 PCIe 4.0 x4
-
Smart Fan 6
- Múltiples sensores de temperatura
-
Cabezales de ventilador híbridos con FAN STOP
-
Q-Flash Plus
- Actualizar la BIOS sin instalar CPU, memoria o tarjeta gráfica
Especificaciones
CPU
| Artículo | Detalles |
|---|---|
| Zócalo | LGA1700 |
| Soporte | Procesadores Intel® Core™, Pentium® Gold y Celeron® de 14ª, 13ª y 12ª generación |
| Nota | La caché L3 varía según la CPU (consulte el sitio web de GIGABYTE para obtener la lista de soporte de CPU más reciente) |
Chipset
| Artículo | Detalles |
|---|---|
| Chipset | Chipset Intel® B760 Express |
Memoria
| Artículo | Detalles |
|---|---|
| Tipo de memoria | DDR4 |
| Velocidades soportadas (MT/s) | 5333(O.C.) / 5133(O.C.) / 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 |
| Ranuras | 4 zócalos DIMM DDR4 |
| Capacidad máxima | Hasta 128 GB (32 GB por DIMM) |
| Arquitectura de canal | Doble canal |
| Soporte ECC | Módulos DIMM ECC Un-buffered 1Rx8/2Rx8 (funcionan en modo no ECC) |
| Soporte no ECC | Módulos DIMM no ECC Un-buffered 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para módulos de memoria Extreme Memory Profile (XMP) |
| Nota | La configuración de la CPU y la memoria puede afectar los tipos de memoria, la velocidad y el número de módulos admitidos (consulte la "Lista de soporte de memoria" de GIGABYTE para obtener más detalles) |
BIOS
| Artículo | Detalles |
|---|---|
| ROM | 1 flash de 256 Mbit |
| Tipo | BIOS AMI UEFI con licencia |
| Estándares | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Gráficos
| Artículo | Detalles |
|---|---|
| Gráficos integrados | Soporte para Intel® HD Graphics |
| Puerto HDMI | 1 HDMI, resolución máxima de 4096x2160 a 60 Hz |
| Estándar HDMI | HDMI 2.1, HDCP 2.3, puertos compatibles con TMDS HDMI 2.1 nativo |
| DisplayPort | 1 DisplayPort, resolución máxima de 4096x2304 a 60 Hz |
| Estándar DisplayPort | DisplayPort 1.2, HDCP 2.3 |
Audio
| Artículo | Detalles |
|---|---|
| Códec | Códec de audio Realtek® |
| Audio | Audio de alta definición |
| Canales | 2/4/5.1/7.1 canales (configurable a través del software de audio) |
| Salida digital | Soporte para salida S/PDIF |
| Nota | Audio de 7.1 canales configurable en el software de audio; las funciones del conector de audio se pueden cambiar a través del software |
LAN
| Artículo | Detalles |
|---|---|
| LAN | Chip LAN Realtek® de 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps) |
LAN inalámbrica
| Artículo | Detalles |
|---|---|
| WLAN | N/A |
Ranuras de expansión
| Fuente | Ranura |
|---|---|
| CPU | 1 ranura PCI Express x16, PCIe 5.0, funcionando a x16 (PCIEX16)* |
| Chipset | 1 ranura PCI Express x16, PCIe 3.0, funcionando a x4 (PCIEX4) |
* PCIEX16 admite una tarjeta gráfica o un SSD NVMe. Para una sola tarjeta gráfica, instálela en la ranura PCIEX16.
Almacenamiento
| Fuente | Conector |
|---|---|
| CPU | 1 conector M.2 (Socket 3, M key, tipo 2280, soporte para SSD PCIe 4.0 x4/x2) (M2A_CPU) |
| Chipset | 1 conector M.2 (Socket 3, M key, tipo 22110/2280, soporte para SSD PCIe 4.0 x4/x2) (M2P_SB) |
| Chipset | 4 conectores SATA de 6 Gb/s |
RAID
| Artículo | Detalles |
|---|---|
| SATA RAID | Soporte para RAID 0, RAID 1, RAID 5, RAID 10 |
USB
| Fuente | Puertos |
|---|---|
| Chipset | 1 puerto USB Type-C® con soporte para USB 3.2 Gen 2 (a través del conector interno) |
| 5 puertos USB 3.2 Gen 1 (3 en el panel trasero, 2 en el conector interno) | |
| 1 puerto USB 2.0/1.1 (panel trasero) | |
| Chipset + 2 concentradores USB | 8 puertos USB 2.0/1.1 (4 en el panel trasero, 4 en los conectores internos) |
Conectores internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX de 12 V de 8 pines
- 1 cabezal para ventilador de CPU
- 3 cabezales para ventiladores del sistema
- 3 cabezales para tiras de LED direccionables
- 1 cabezal para tira de LED RGB
- 2 conectores M.2 Socket 3
- 4 conectores SATA de 6 Gb/s
- 1 cabezal para el panel frontal
- 1 cabezal de audio para el panel frontal
- 1 cabezal de salida S/PDIF
- 1 cabezal USB Type-C® con soporte para USB 3.2 Gen 2
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 2 conectores para tarjetas complementarias Thunderbolt™
- 1 cabezal del Módulo de plataforma segura (solo para el módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1 cabezal para puerto serie
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
E/S del panel trasero
- 3 puertos USB 3.2 Gen 1
- 5 puertos USB 2.0/1.1
- 2 conectores de antena (2T2R)
- 1 puerto HDMI
- 1 DisplayPort
- 1 puerto LAN RJ-45
- 3 tomas de audio
Factor de forma
| Artículo | Detalles |
|---|---|
| Factor de forma | Micro ATX |
| Dimensiones | 24,4 cm x 24,4 cm |
Soporte del sistema operativo
| SO | Soporte |
|---|---|
| Windows 11 de 64 bits | Compatible |
| Windows 10 de 64 bits | Compatible |
