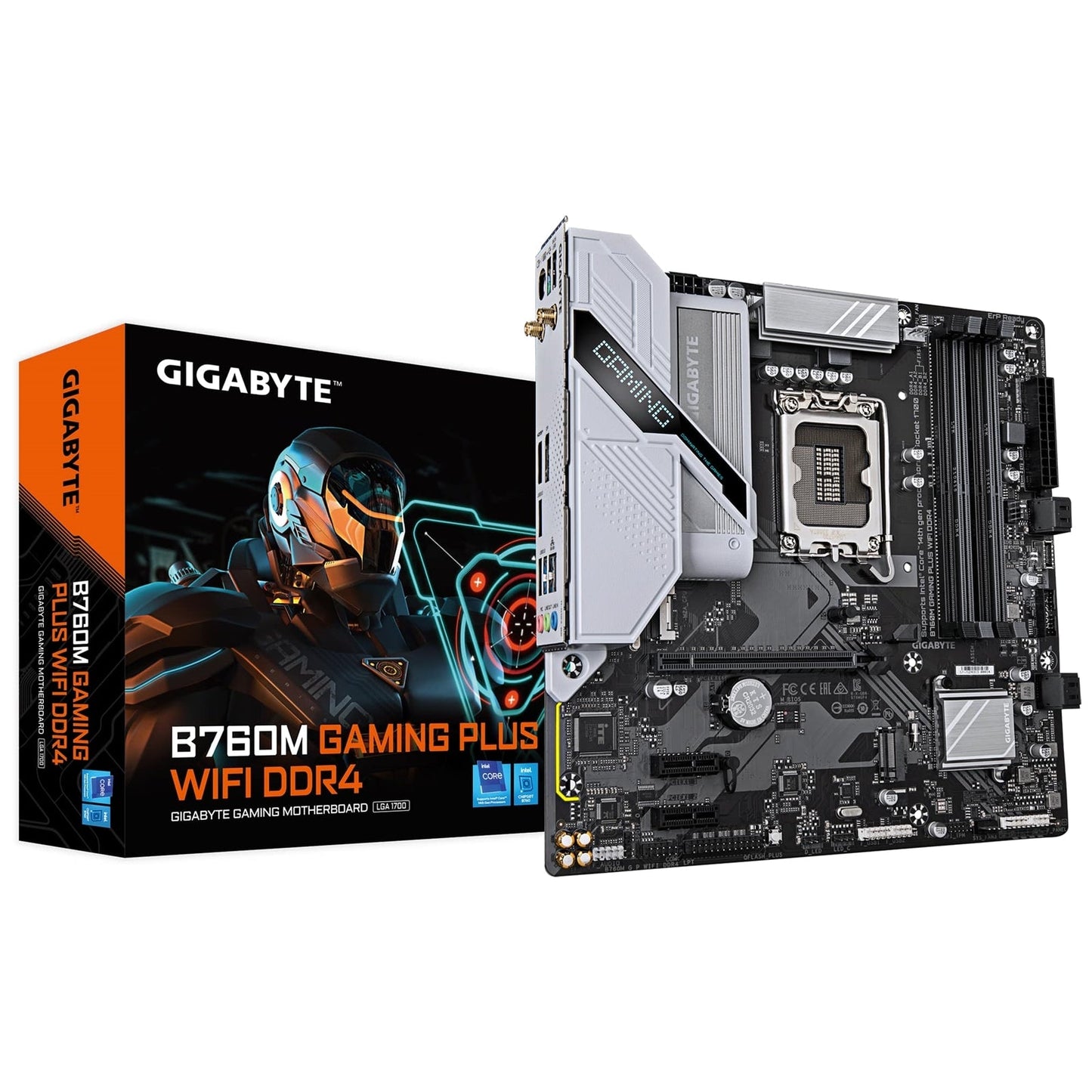

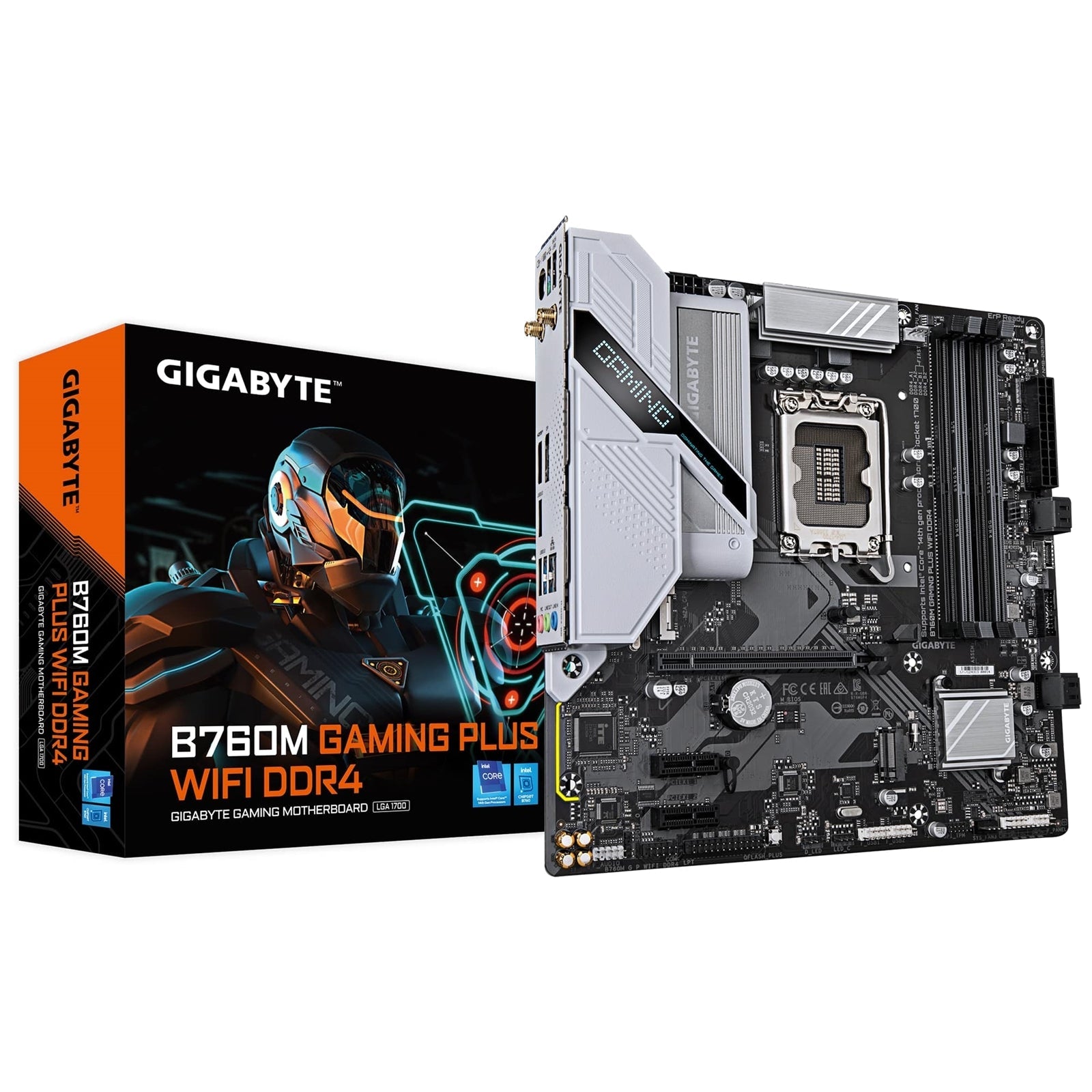

Placa base GIGABYTE B760M GAMING PLUS WIFI DDR4
La GIGABYTE B760M GAMING PLUS WIFI DDR4 es una placa base Micro ATX para juegos diseñada para procesadores Intel de 14.ª, 13.ª y 12.ª generación, que ofrece un rendimiento equilibrado, conectividad y control de refrigeración en un formato compacto.
Características clave
- Soporte de CPU
- Compatible con procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª / 13.ª / 12.ª generación (LGA1700)
-
Diseño de VRM híbrido digital de 4+1+1 fases
-
Rendimiento de la memoria
- DDR4 de doble canal con 4 ranuras DIMM (hasta 128 GB)
- Admite DDR4 XMP hasta 5333 MHz (O.C.) y más allá
-
Plataforma lista para XMP para un fácil overclocking de la memoria
-
Almacenamiento de próxima generación
- 2 conectores M.2 PCIe 4.0 x4
- 4 conectores SATA de 6 Gb/s
-
Admite RAID 0/1/5/10 para dispositivos de almacenamiento SATA
-
Red de alta velocidad
- Wi-Fi 6 (802.11ax) con soporte de 2.4/5 GHz
- LAN Realtek GbE (hasta 1 Gbps)
-
Bluetooth 5.3
-
Conectividad extendida
- USB Type-C frontal (USB 3.2 Gen 1, 5Gb/s) a través de cabezal interno
- DisplayPort y HDMI para gráficos integrados
-
Múltiples puertos USB 3.2 Gen 1 y USB 2.0
-
Refrigeración Smart Fan 6
- Múltiples sensores de temperatura
- Cabezales de ventilador híbridos con FAN STOP
-
Control avanzado de la curva del ventilador e interfaz de usuario de ajuste del ventilador en BIOS
-
Q-Flash Plus
-
Actualiza la BIOS sin instalar CPU, memoria o tarjeta gráfica
-
Audio
- Condensadores de audio de gama alta
-
Protección contra ruido de audio para un sonido más limpio
-
Diseño duradero
- Diseño GIGABYTE Ultra Durable
- Disipador de calor MOSFET ampliado para un rendimiento térmico mejorado
Rendimiento y diseño de energía
Diseño de VRM digital
El diseño de VRM híbrido digital de 4+1+1 fases utiliza componentes de alta calidad para ofrecer energía estable para los procesadores Intel de 14.ª / 13.ª / 12.ª generación.
Soporte DDR4 XMP
GIGABYTE proporciona una plataforma probada para perfiles DDR4 XMP de hasta 5333 MHz y más allá.
Para beneficiarse de XMP:
- Utilice módulos de memoria DDR4 compatibles con XMP
- Habilite XMP en la BIOS de la placa base
Solución térmica avanzada
- Superficie de disipador de calor MOSFET ampliada para una mejor disipación del calor
- Smart Fan 6 para una refrigeración optimizada y un funcionamiento silencioso
Aspectos destacados de Smart Fan 6
- Soporte de alta corriente: Cada cabezal de ventilador admite ventiladores PWM y DC y bombas de refrigeración líquida de hasta 24 W (12 V x 2 A) con protección contra sobrecorriente.
- Control de precisión: Múltiples puntos de control de temperatura y velocidad del ventilador para curvas de ventilador precisas.
- Modo de doble curva: Modos de pendiente y escalón para diferentes escenarios de uso.
- Parada del ventilador: Los ventiladores pueden detenerse por completo por debajo de las temperaturas definidas por el usuario.
Interfaz de usuario de Smart Fan 6 BIOS
- Interfaz de usuario de curva de ventilador mejorada con más puntos de control (de 5 a 7) y un gráfico de velocidad más grande
- Modo de gráfico dual pendiente/escalón
- Entrada manual para un ajuste avanzado del ventilador
- EZ Tuning con configuración rápida de 4 puntos
- Perfiles de curva de ventilador almacenados en la ROM de la BIOS (se conservan después de las actualizaciones de la BIOS)
Conectividad y redes
Conectividad preparada para el futuro
- Soporte PCIe 4.0 de alta velocidad para gráficos y almacenamiento M.2
- Diseñado para una transferencia de datos rápida y dispositivos de próxima generación
Wi-Fi 6 (802.11ax)
- Rendimiento inalámbrico de hasta 2.4 Gbps
- Transmisión de vídeo y juegos más fluidos
- Menos conexiones perdidas
- Bluetooth 5 con un alcance 4 veces mayor que BT 4.2 y una transmisión más rápida
LAN GbE
- Chip LAN Realtek GbE (1 Gbps/100 Mbps/10 Mbps)
- Software de gestión de ancho de banda para ayudar a reducir la latencia y mantener un ping bajo en entornos LAN ocupados
PCIe y expansión
- Ranura PCIe 4.0 x16 de la CPU para gráficos
- Soporte de ranura M.2 PCIe 4.0 para SSD de alta velocidad
- Ranuras PCIe 3.0 x1 adicionales del chipset
EZ-Latch
- Liberación fácil del pestillo de la ranura PCIe para una rápida extracción de la tarjeta gráfica
Audio de alta fidelidad
- Códec de audio Realtek con audio de alta definición
- Soporte de 2/4/5.1/7.1 canales
- Condensadores de audio de alta gama para un sonido de alta resolución y alta fidelidad
- Diseño de protección contra ruido de audio que separa los circuitos de audio sensibles del ruido de la PCB
Características fáciles de usar
Q-Flash Plus – Actualización de BIOS sin CPU, RAM o GPU
- Conecte los cables de alimentación de 24 y 8 pines a la placa base.
- Descargue el archivo de la BIOS, renómbrelo a
gigabyte.bin, guárdelo en una unidad flash USB FAT32 e insértelo en el puerto USB Q-FLASH PLUS. - Presione el botón Q-FLASH PLUS para iniciar la actualización automática de la BIOS.
UC BIOS
- Interfaz de usuario y experiencia de usuario rediseñadas para un funcionamiento intuitivo
- Modo fácil con 9 ranuras de acceso rápido personalizables
PerfDrive
- Configuración exclusiva de la BIOS diseñada para optimizar el rendimiento en función de la configuración de refrigeración
Especificaciones
CPU
| Característica | Descripción |
|---|---|
| Zócalo | LGA1700 |
| Soporte | Procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación |
| Caché L3 | Varía con la CPU |
Chipset
| Característica | Descripción |
|---|---|
| Chipset | Chipset Intel B760 Express |
Memoria
| Característica | Descripción |
|---|---|
| Tipo | DDR4 |
| Velocidades admitidas | 5333(O.C.) / 5133(O.C.) / 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 MT/s |
| Ranuras | 4 zócalos DIMM DDR4 |
| Capacidad máxima | Hasta 128 GB (32 GB por DIMM) |
| Arquitectura | Doble canal |
| Soporte ECC | DIMM sin búfer ECC 1Rx8/2Rx8 (opera en modo no ECC) |
| Soporte no ECC | DIMM sin búfer 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para Extreme Memory Profile (XMP) |
Gráficos integrados
| Característica | Descripción |
|---|---|
| GPU integrada | Gráficos Intel HD (dependiente de la CPU) |
| HDMI | 1 x HDMI, máx. 4096x2160 a 60 Hz |
| DisplayPort | 1 x DisplayPort, máx. 4096x2304 a 60 Hz |
| Pantalla múltiple | Soporta hasta triple pantalla simultáneamente |
Audio
| Característica | Descripción |
|---|---|
| Códec | Códec de audio Realtek |
| Audio | Audio de alta definición |
| Canales | 2/4/5.1/7.1 canales |
| Salida digital | Soporte para salida S/PDIF |
| Componentes | Condensadores de audio de gama alta, Audio Noise Guard |
LAN y red inalámbrica
| Característica | Descripción |
|---|---|
| LAN | LAN Realtek GbE (1 Gbps/100 Mbps/10 Mbps) |
| Wi-Fi | Realtek Wi-Fi 6 RTL8851BE, Wi-Fi a/b/g/n/ac/ax, 2.4/5 GHz |
| Bluetooth | Bluetooth 5.3 |
| Estándar inalámbrico | Soporte para 11ax 160 MHz |
Ranuras de expansión
| Fuente | Ranuras |
|---|---|
| CPU | 1 ranura PCI Express x16, PCIe 4.0, funcionando a x16 |
| Chipset | 2 ranuras PCI Express x1, PCIe 3.0, funcionando a x1 |
Almacenamiento
| Fuente | Conectores |
|---|---|
| CPU | 1 zócalo M.2 (clave M, tipo 2280, soporte para SSD PCIe 4.0 x4/x2) (M2A_CPU) |
| Chipset | 1 zócalo M.2 (clave M, tipo 2280, soporte para SSD PCIe 4.0 x4/x2) (M2P_SB) |
| Chipset | 4 conectores SATA de 6 Gb/s |
| RAID | Soporte RAID 0, 1, 5, 10 para dispositivos SATA |
USB
| Fuente | Puertos |
|---|---|
| Chipset | 1 x USB Type-C con soporte USB 3.2 Gen 1 (cabezal interno) |
| Chipset | 5 x puertos USB 3.2 Gen 1 (3 traseros, 2 a través de cabezal interno) |
| Chipset | 2 x puertos USB 2.0/1.1 (traseros) |
| Chipset + hub USB 2.0 | 4 x puertos USB 2.0/1.1 (cabezales internos) |
Conectores de E/S internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX de 12V de 8 pines
- 1 cabezal de ventilador de CPU
- 3 cabezales de ventilador del sistema
- 1 cabezal de tira de LED direccionable
- 1 cabezal de tira de LED RGB
- 2 conectores M.2 Socket 3
- 4 conectores SATA de 6 Gb/s
- 1 cabezal del panel frontal
- 1 cabezal de audio del panel frontal
- 1 cabezal USB Type-C (USB 3.2 Gen 1)
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 1 cabezal de Trusted Platform Module (GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
- 1 cabezal de puerto serie
- 1 cabezal de puerto paralelo
- 1 cabezal de salida S/PDIF
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
Conectores del panel trasero
- 2 puertos USB 2.0/1.1
- 1 puerto de teclado/ratón PS/2
- 2 conectores de antena SMA (2T2R)
- 1 DisplayPort
- 1 puerto HDMI
- 3 puertos USB 3.2 Gen 1
- 1 puerto LAN RJ-45
- 3 tomas de audio
Controlador de E/S y monitoreo
| Característica | Descripción |
|---|---|
| Controlador | Chip controlador de E/S iTE |
| Monitoreo | Detección de voltaje, temperatura, velocidad del ventilador, caudal de refrigeración líquida |
| Alertas | Advertencia de fallo del ventilador |
| Control | Control de velocidad del ventilador |
BIOS
| Característica | Descripción |
|---|---|
| ROM | 1 x flash de 128 Mbit |
| Tipo | BIOS UEFI AMI (licenciada) |
| Estándares | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Características únicas
- Soporte para GIGABYTE Control Center (GCC)
- Soporte para Q-Flash
- Soporte para Q-Flash Plus
Software incluido
- Norton Internet Security (versión OEM)
- Software de gestión de ancho de banda LAN
Soporte del sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
Factor de forma
| Característica | Descripción |
|---|---|
| Factor de forma | Micro ATX |
| Dimensiones | 24.4 cm x 24.4 cm |
La GIGABYTE B760M GAMING PLUS WIFI DDR4 combina un sólido soporte para la plataforma Intel, almacenamiento PCIe 4.0, Wi-Fi 6 y control avanzado de refrigeración en un diseño Micro ATX compacto y duradero, diseñado para juegos y compilaciones centradas en el rendimiento.
