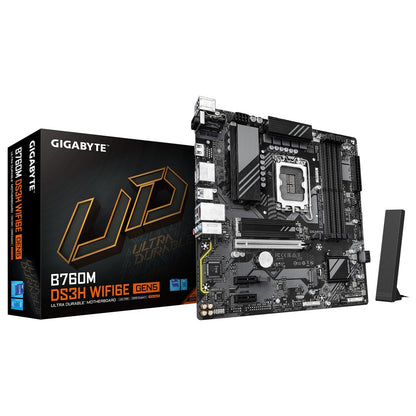

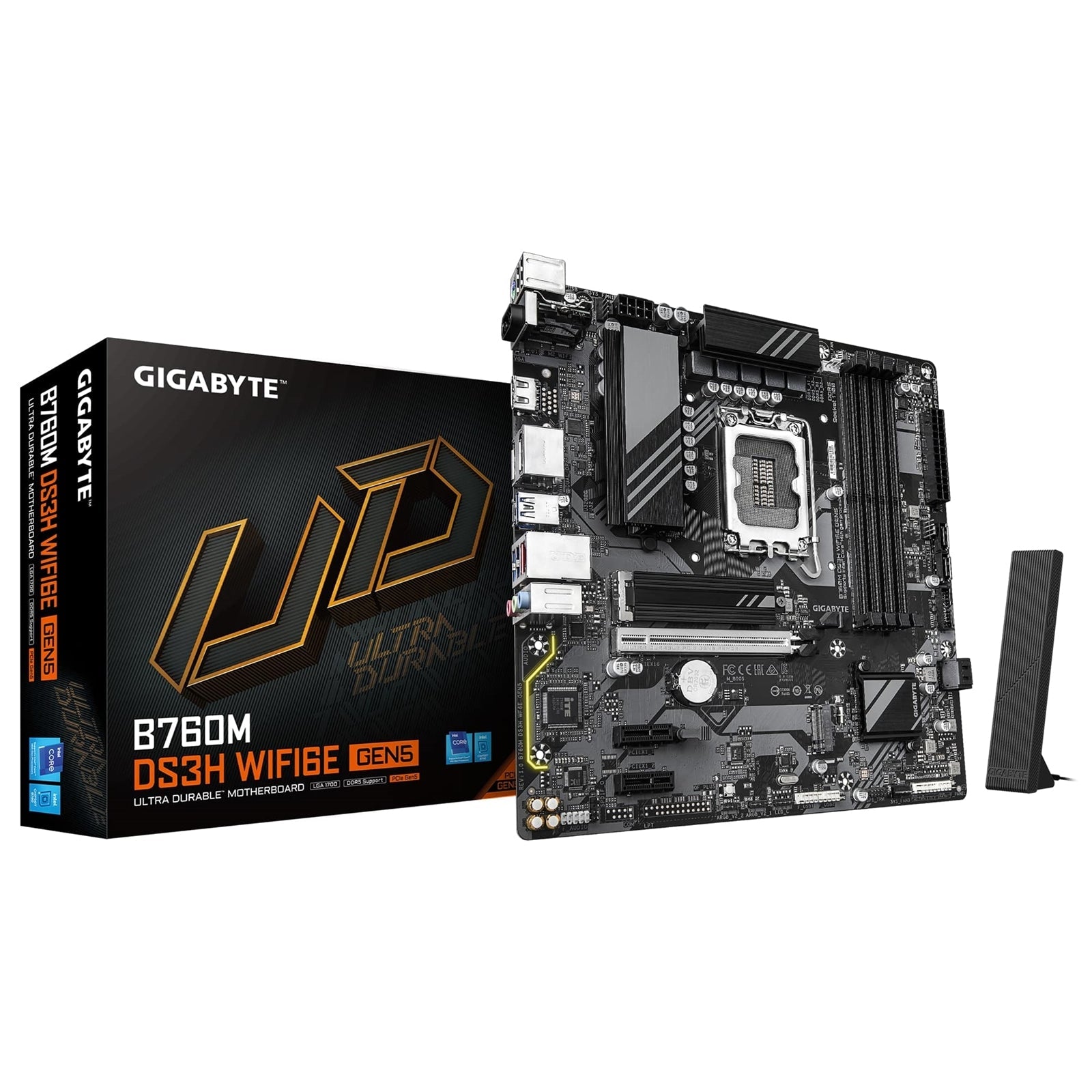

Gigabyte B760M DS3H WIFI6E: Placa base Micro ATX PCIe Gen5
La Gigabyte B760M DS3H WIFI6E está diseñada para ofrecer rendimiento PCIe 5.0 y un funcionamiento robusto y duradero en la plataforma Intel LGA1700. Con soporte para procesadores Intel de 14ª, 13ª y 12ª generación, memoria DDR5 rápida, Wi-Fi 6E y LAN de 2.5 GbE, ofrece una base moderna para sistemas de alto rendimiento.
Características destacadas
- Rendimiento PCIe Gen5
- Disfrute del soporte PCIe 5.0 en la ranura PCIe x16, duplicando la tasa de transferencia de datos de PCIe 4.0 de 16 GT/s a 32 GT/s por carril.
-
Ideal para tarjetas gráficas de alto rendimiento, dispositivos de almacenamiento y aceleradores de IA que exigen un movimiento de datos más rápido.
-
Rendimiento duradero
-
Diseño GIGABYTE Ultra Durable con componentes óptimos por dentro y por fuera para un rendimiento excelente y una plataforma duradera.
-
Conectividad preparada para el futuro
-
Conectividad de red y almacenamiento de próxima generación para velocidades de transferencia de datos increíbles.
-
Diseño fácil de usar
- Hardware, software e interfaz BIOS innovadores diseñados para facilitar su uso y personalización.
Características principales
- Rendimiento PCIe Gen5: sincronización perfecta para ganar
- Compatible con procesadores Intel Core de 14ª / 13ª / 12ª generación
- WIFI EZ-Plug: Diseño rápido y fácil para la instalación de la antena Wi-Fi
- WIFI Compass: Detecta automáticamente la mejor posición de la antena para la señal Wi-Fi más fuerte
- EZ-Latch: Ranura PCIe 5.0 x16 con diseño de liberación rápida
- Ranura PCIe UD: Armadura SMD PCIe 5.0 para un soporte mejorado de la tarjeta gráfica
- Rendimiento inigualable: Solución VRM híbrida de 6+2+1 fases
- DDR5 de doble canal: 4 ranuras DIMM con soporte para módulos de memoria XMP
- Redes rápidas: LAN de 2.5 GbE y Wi-Fi 802.11ax
- Almacenamiento de próxima generación: 2 conectores M.2 PCIe 4.0 x4
- Conectividad extendida: USB-C trasero de 10 Gb/s, DisplayPort, HDMI
- Smart Fan 6: Múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
- Q-Flash Plus: Actualiza la BIOS sin instalar CPU, memoria o tarjeta gráfica
Especificaciones
CPU
- Socket: LGA1700
- CPUs compatibles:
- Procesadores Intel Core, Pentium Gold y Celeron de 14ª, 13ª y 12ª generación
- La caché L3 varía según la CPU
- (Para la lista más reciente de CPUs compatibles, consulte el sitio web de GIGABYTE.)
Chipset
- Chipset Intel B760 Express
Memoria
- Intel Core i9/i7 de 14ª y 13ª generación:
- Compatible con módulos de memoria DDR5 5600/5200/4800/4400 MT/s
- Intel Core i5/i3 de 13ª generación y Intel Core, Pentium Gold, Celeron de 12ª generación:
- Compatible con módulos de memoria DDR5 4800/4400 MT/s
- 4 zócalos DIMM DDR5, hasta 256 GB (64 GB por DIMM)
- Arquitectura de memoria de doble canal
- Compatible con DIMM sin búfer ECC 1Rx8/2Rx8 (funcionan en modo no ECC)
- Compatible con DIMM sin búfer no ECC 1Rx8/2Rx8/1Rx16
- Compatible con módulos de memoria Extreme Memory Profile (XMP)
- (La configuración de la CPU y la memoria puede afectar los tipos de memoria, velocidades y número de módulos compatibles. Consulte la "Lista de compatibilidad de memoria" de GIGABYTE para obtener más detalles).
Gráficos integrados
- Soporte para gráficos integrados Intel HD
- 1 puerto HDMI, resolución máxima 4096 x 2160 a 60 Hz
- 2 puertos DisplayPort, cada uno con una resolución máxima de 4096 x 2304 a 60 Hz
Audio
- CODEC de audio Realtek
- Audio de alta definición
- Soporte de 2/4/5.1/7.1 canales
LAN
- Chip LAN Realtek 2.5GbE
- Soporta 2.5 Gbps / 1 Gbps / 100 Mbps
Comunicación inalámbrica
- Intel Wi-Fi 6E AX210
- Wi-Fi a/b/g/n/ac/ax, compatible con bandas de 2.4/5/6 GHz
- Bluetooth 5.3
- Soporta el estándar inalámbrico 11ax 160 MHz
- (La velocidad de datos real puede variar según el entorno y el equipo).
Ranuras de expansión
- Desde CPU:
- 1 ranura PCI Express x16, PCIe 5.0, funcionando a x16
- Solo puede admitir una tarjeta gráfica o una SSD NVMe.
- Desde Chipset:
- 2 ranuras PCI Express x1, PCIe 3.0, funcionando a x1
Interfaz de almacenamiento
- Desde CPU:
- 1 conector M.2 (Socket 3, M key, tipo 2280, soporte para SSD PCIe 4.0 x4/x2) – M2A_CPU
- Desde Chipset:
- 1 conector M.2 (Socket 3, M key, tipo 2280, soporte para SSD PCIe 4.0 x4/x2) – M2P_SB
- 4 conectores SATA de 6 Gb/s
- Soporta RAID 0, RAID 1, RAID 5, RAID 10 para dispositivos de almacenamiento SATA
USB
- Chipset (panel trasero):
- 1 USB Tipo-C (USB 3.2 Gen 2)
- 3 USB 3.2 Gen 1
- 2 USB 2.0/1.1
- Chipset (interno):
- 2 puertos USB 3.2 Gen 1 a través de cabezal interno
- Chipset + Hub USB 2.0 (interno):
- 4 puertos USB 2.0/1.1 a través de cabezales internos
Conectores de E/S internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX 12V de 8 pines
- 1 cabezal de ventilador de CPU
- 3 cabezales de ventilador del sistema
- 2 cabezales de tira de LED RGB Gen2 direccionables
- 1 cabezal de tira de LED RGB
- 2 conectores M.2 Socket 3
- 4 conectores SATA de 6 Gb/s
- 1 cabezal del panel frontal
- 1 cabezal de audio del panel frontal
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 1 cabezal Trusted Platform Module
- Solo para módulos GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2
- 1 cabezal de salida S/PDIF
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
Conectores del panel trasero
- 2 puertos USB 2.0/1.1
- 1 puerto de teclado/ratón PS/2
- 2 conectores de antena (2T2R)
- 1 puerto HDMI
- 2 DisplayPorts
- 3 puertos USB 3.2 Gen 1
- 1 USB Tipo-C (USB 3.2 Gen 2)
- 1 puerto RJ-45
- 3 tomas de audio
Controlador de E/S
- Chip controlador de E/S iTE
Monitorización de hardware
- Detección de voltaje
- Detección de temperatura
- Detección de velocidad del ventilador
- Detección de caudal de refrigeración por agua
- Advertencia de fallo del ventilador
- Control de velocidad del ventilador
BIOS
- 1 x flash de 128 Mbit
- AMI UEFI BIOS (licenciada)
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
- Soporte para GIGABYTE Control Center (GCC)
- Soporte para Q-Flash
- Soporte para Q-Flash Plus
- Soporte para Smart Backup
Software incluido
- Norton Internet Security (versión OEM)
Sistemas operativos compatibles
- Windows 11 de 64 bits
- Windows 10 de 64 bits
Factor de forma
- Micro ATX
- Dimensiones: 24.4 cm x 24.4 cm
