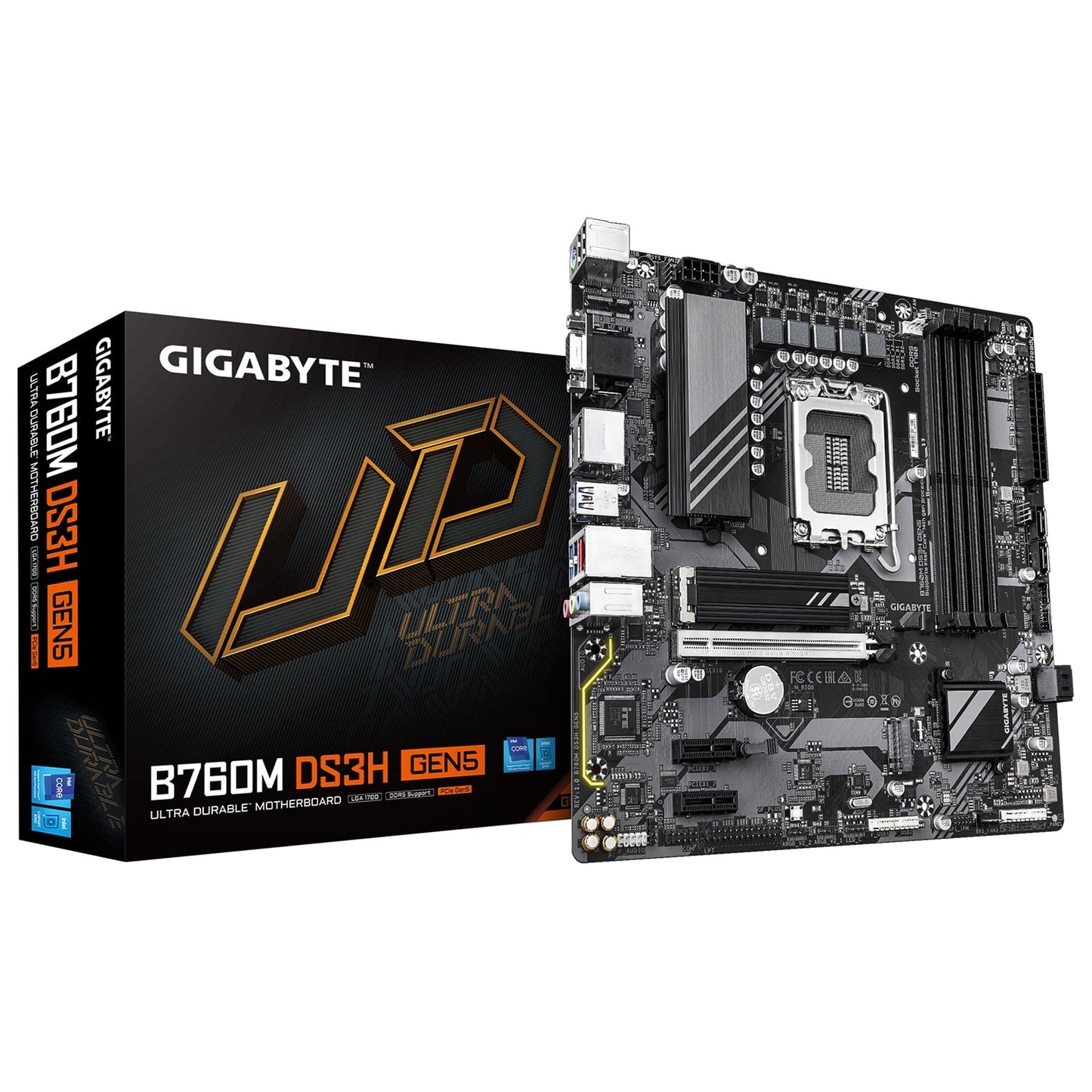

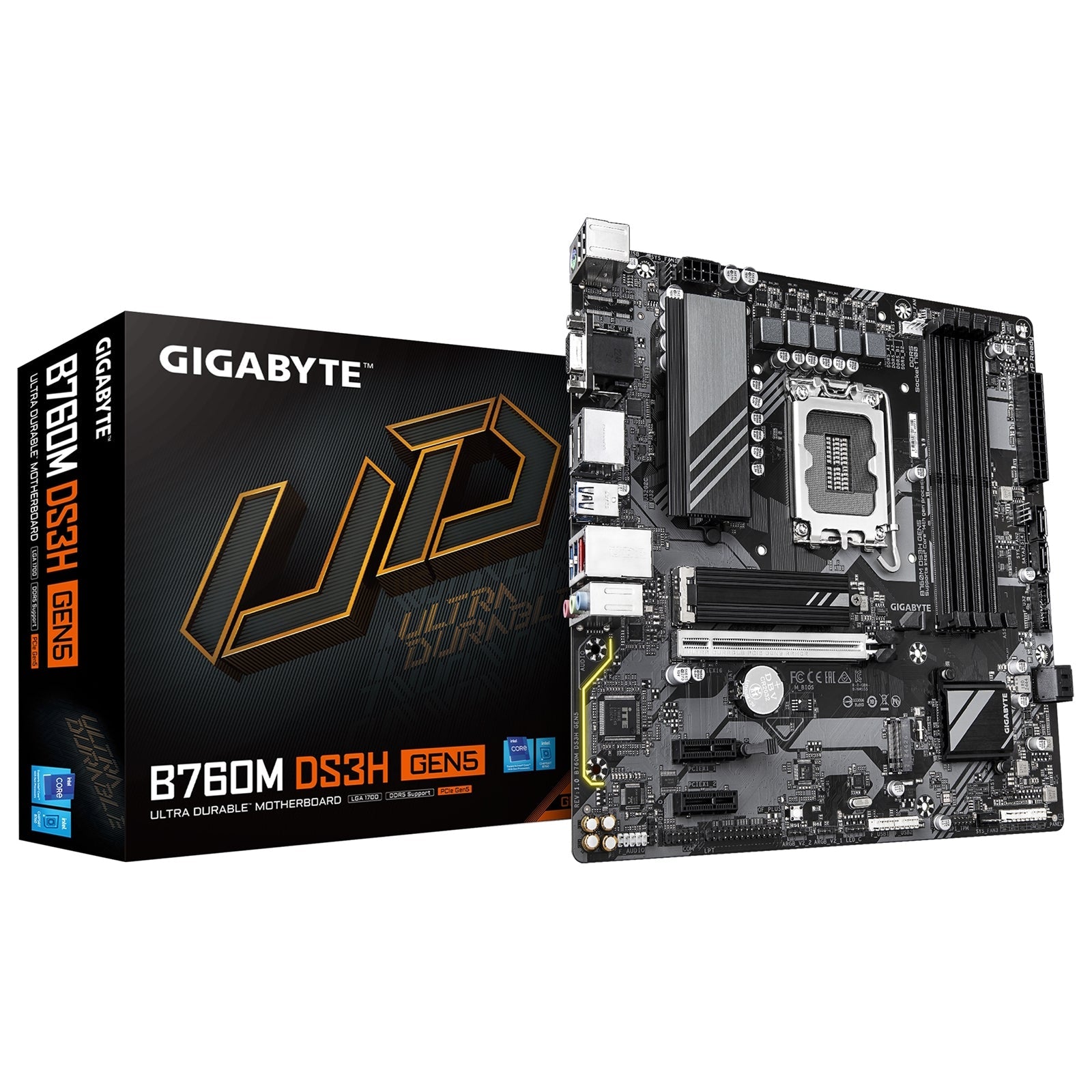

Placa base Micro ATX GIGABYTE B760 – PCIe 5.0, DDR5, lista para 14.ª generación
Desbloquea el rendimiento de alta velocidad PCIe Gen5, la compatibilidad avanzada con memoria DDR5 y una robusta entrega de energía con esta placa base micro ATX GIGABYTE B760, diseñada para procesadores Intel de 14.ª, 13.ª y 12.ª generación.
Características principales
Rendimiento PCIe Gen5 y compatibilidad gráfica
- Ranura PCIe 5.0 x16 con diseño de liberación rápida EZ-Latch
- Ranura PCIe UD: Blindaje SMD PCIe 5.0 para una compatibilidad mejorada con tarjetas gráficas
- Express a rendimiento PCIe 5:
- PCIe 5.0 duplica la velocidad de transferencia de datos en comparación con PCIe 4.0 (de 16 GT/s a 32 GT/s por carril)
- Optimizado para tarjetas gráficas de alto rendimiento, dispositivos de almacenamiento y aceleradores de IA
Potencia y refrigeración sin igual
- Solución VRM híbrida de 6+2+1 fases para una entrega de energía estable
- Diseño VRM híbrido con componentes de alta calidad
- VRM térmico: Disipadores de calor VRM duraderos para una refrigeración eficiente
- Conector de alimentación UD para una conductividad de energía mejorada y disipación térmica
- Pines sólidos: Conductividad mejorada, integridad de la señal y menor desgaste
Memoria DDR5 de próxima generación
- DDR5 de doble canal
- 4 ranuras DIMM, compatibilidad con módulos de memoria XMP
- Plataforma probada y comprobada para un impulso extremo del rendimiento DDR5
Redes y almacenamiento rápidos
- LAN de 2.5 GbE para redes cableadas ultrarrápidas
- 2 conectores M.2 PCIe 4.0 x4 para SSD NVMe de próxima generación
- 4 conectores SATA de 6 Gb/s con compatibilidad con RAID 0/1/5/10
Conectividad extendida
- USB-C trasero de 10 Gb/s (USB 3.2 Gen 2 Type-C)
- Múltiples puertos USB 3.2 Gen 1 y USB 2.0
- Salidas de pantalla: DP, HDMI, D-Sub
- Conectividad USB retrocompatible para una amplia gama de dispositivos
Control de refrigeración avanzado – Smart Fan 6
- Múltiples sensores de temperatura
- Cabezales de ventilador híbridos con FAN STOP
- Gestión térmica fresca, silenciosa y personalizable
BIOS y funciones amigables para el montaje
- Q-Flash Plus: Actualiza la BIOS sin instalar CPU, memoria o tarjeta gráfica
- Diseños EZ-Latch: Mecanismos fáciles de usar para simplificar el montaje
- Interfaz innovadora e intuitiva de hardware, software y BIOS
Audio de primera calidad
- Diseño Audio Hi-Fi
- Condensadores de audio de gama alta
- Protector de ruido de audio
- Soporte para audio multicanal de alta definición
Rendimiento duradero
- Diseño de placa base Ultra Durable de GIGABYTE
- Selección óptima de componentes por dentro y por fuera
- Construido para un rendimiento óptimo y una plataforma duradera
Especificaciones detalladas
CPU
| Especificación | Detalles |
|---|---|
| Socket | LGA1700 |
| Soporte de CPU | Procesadores Intel Core, Pentium Gold y Celeron de 14.ª, 13.ª y 12.ª generación |
| Caché L3 | Varía con la CPU |
| Chipset | Chipset Intel B760 Express |
Memoria
| Especificación | Detalles |
|---|---|
| CPUs compatibles para DDR5 de alta velocidad | Intel Core i9/i7 de 14.ª y 13.ª generación |
| Velocidades de memoria admitidas (i9/i7) | DDR5 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600 / 5200 / 4800 / 4400 MT/s |
| CPUs compatibles (otras) | Intel Core i5/i3 de 13.ª generación e Intel Core, Pentium Gold, Celeron de 12.ª generación |
| Velocidades de memoria admitidas (i5/i3/12.ª generación) | DDR5 4800 / 4400 MT/s |
| Ranuras DIMM | 4 zócalos DDR5 DIMM |
| Capacidad máxima | Hasta 256 GB (64 GB por DIMM) |
| Arquitectura de canal | Doble canal |
| Compatibilidad con ECC | DIMM sin búfer ECC 1Rx8/2Rx8 (funcionan en modo no ECC) |
| Compatibilidad con no ECC | DIMM sin búfer 1Rx8/2Rx8/1Rx16 |
| Compatibilidad con XMP | Compatibilidad con módulos Extreme Memory Profile (XMP) |
Gráficos integrados
| Salida | Resolución máxima | Notas |
|---|---|---|
| D-Sub | 1920x1200 a 60 Hz | Se requiere Intel HD Graphics |
| HDMI | 4096x2160 a 60 Hz | HDMI 2.1, HDCP 2.3, compatible con TMDS nativo de HDMI 2.1 |
| DisplayPort (x2) | 4096x2304 a 60 Hz | DisplayPort 1.2, HDCP 2.3 |
La compatibilidad con gráficos integrados requiere un procesador Intel compatible con Intel HD Graphics.
Audio
| Especificación | Detalles |
|---|---|
| Códec | CODEC de audio Realtek |
| Audio | Audio de alta definición |
| Canales | Compatibilidad con 2/4/5.1/7.1 canales |
| Salida digital | Soporte para salida S/PDIF |
| Mejoras | Condensadores de audio de gama alta, protector de ruido de audio |
LAN
| Especificación | Detalles |
|---|---|
| Controlador | Chip LAN Realtek de 2.5GbE |
| Velocidades | 2.5 Gbps / 1 Gbps / 100 Mbps |
Ranuras de expansión
| Fuente | Ranuras | Estándar | Configuración de carriles | Notas |
|---|---|---|---|---|
| CPU | 1 x PCI Express x16 | PCIe 5.0 | x16 | Admite solo una tarjeta gráfica o un SSD NVMe |
| Chipset | 2 x PCI Express x1 | PCIe 3.0 | x1 | — |
Almacenamiento
| Fuente | Conector | Tipo | Interfaz |
|---|---|---|---|
| CPU | 1 x M.2 (M2A_CPU) | Socket 3, M key, tipo 2280 | Compatibilidad con SSD PCIe 4.0 x4/x2 |
| Chipset | 1 x M.2 (M2P_SB) | Socket 3, M key, tipo 2280 | Compatibilidad con SSD PCIe 4.0 x4/x2 |
| Chipset | 4 x SATA | SATA de 6 Gb/s | Compatibilidad con RAID 0, 1, 5, 10 |
USB
| Fuente | Puertos | Tipo | Estándar |
|---|---|---|---|
| Chipset (trasero) | 1 x USB Type-C | USB 3.2 Gen 2 | Hasta 10 Gbps |
| Chipset (trasero) | 3 x USB Type-A | USB 3.2 Gen 1 | — |
| Chipset (interno) | 2 x USB Type-A (a través de cabezal) | USB 3.2 Gen 1 | — |
| Chipset (trasero) | 2 x USB Type-A | USB 2.0/1.1 | — |
| Chipset + Hub USB 2.0 (interno) | 4 x USB (a través de cabezales) | USB 2.0/1.1 | — |
USB 3.2 Gen 2 Type-C proporciona hasta 10 Gbps con compatibilidad retroactiva con USB 3.2 Gen 1 y USB 2.0.
Conectores internos de E/S
- 1 x conector de alimentación principal ATX de 24 pines
- 1 x conector de alimentación ATX 12V de 8 pines
- 1 x cabezal de ventilador de CPU
- 3 x cabezales de ventilador del sistema
- 2 x cabezales para tira de LED RGB Gen2 direccionables
- 1 x cabezal para tira de LED RGB
- 2 x conectores M.2 Socket 3
- 4 x conectores SATA de 6 Gb/s
- 1 x cabezal del panel frontal
- 1 x cabezal de audio del panel frontal
- 1 x cabezal USB 3.2 Gen 1
- 2 x cabezales USB 2.0/1.1
- 1 x cabezal del módulo de plataforma segura (para módulos GC-TPM2.0 SPI específicos)
- 1 x cabezal de puerto serie
- 1 x cabezal de puerto paralelo
- 1 x cabezal de salida S/PDIF
- 1 x botón Q-Flash Plus
- 1 x puente de reinicio
- 1 x puente Clear CMOS
Conectores del panel trasero
- 2 x puertos USB 2.0/1.1
- 1 x puerto de teclado/ratón PS/2
- 1 x puerto D-Sub
- 1 x puerto HDMI
- 2 x DisplayPorts
- 3 x puertos USB 3.2 Gen 1
- 1 x puerto USB Type-C (USB 3.2 Gen 2)
- 1 x puerto LAN RJ-45
- 3 x tomas de audio
Controlador y monitoreo de E/S
- Chip controlador de E/S iTE
- Detección de voltaje
- Detección de temperatura
- Detección de velocidad del ventilador
- Detección de caudal de refrigeración por agua
- Advertencia de fallo del ventilador
- Control de velocidad del ventilador
BIOS
- 1 x flash de 128 Mbit
- BIOS AMI UEFI (licenciada)
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
- Compatibilidad con GIGABYTE Control Center (GCC)
- Las aplicaciones y funciones disponibles varían según el modelo y las especificaciones
- Compatibilidad con Q-Flash
- Compatibilidad con Q-Flash Plus
- Compatibilidad con Smart Backup
Software incluido
- Norton Internet Security (versión OEM)
Compatibilidad con sistemas operativos
- Windows 11 de 64 bits
- Windows 10 de 64 bits
Factor de forma
- Factor de forma Micro ATX
- Dimensiones: 24.4 cm x 24.4 cm
