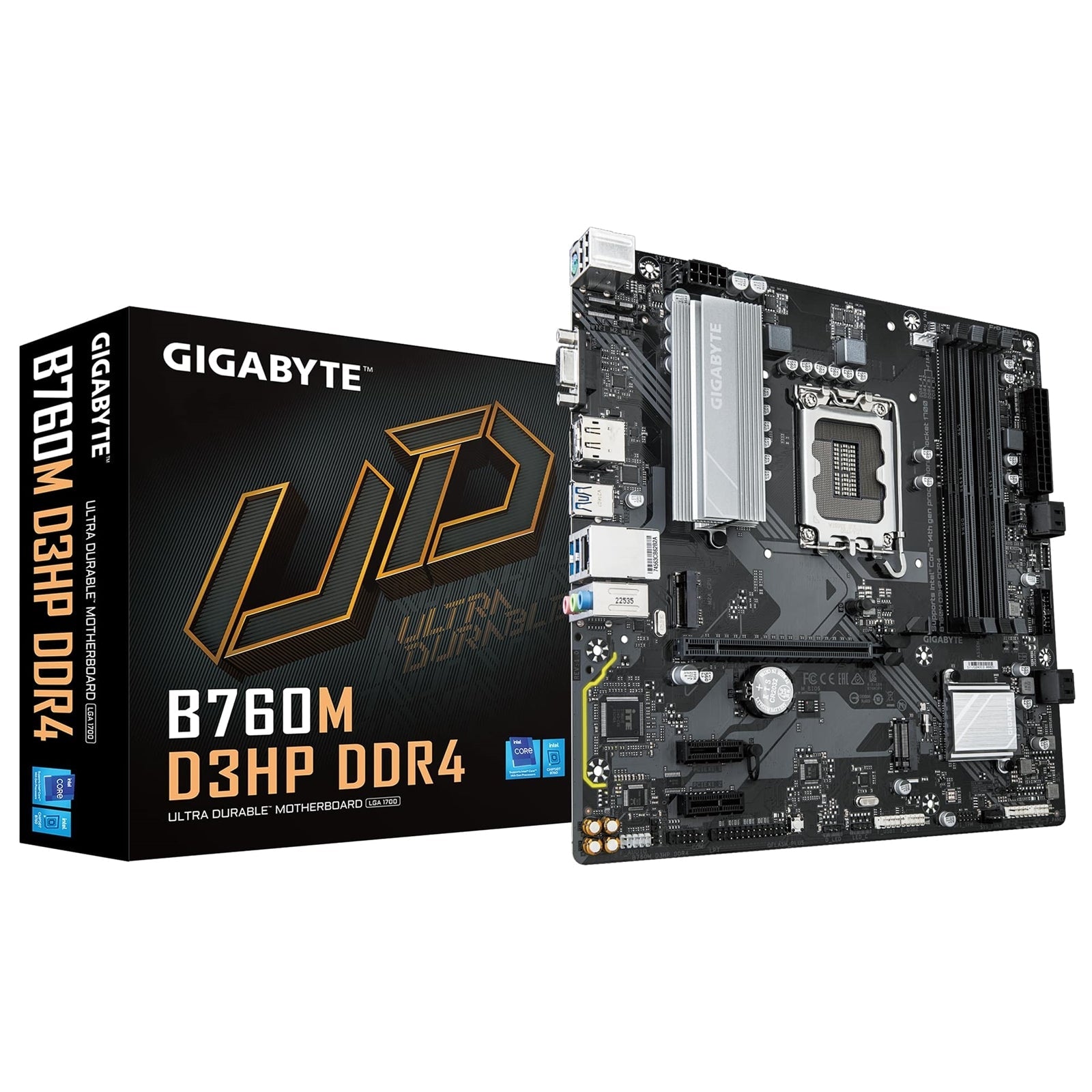

Placa base GIGABYTE B760M D3HP DDR4 Micro ATX
La placa base GIGABYTE B760M D3HP DDR4 ofrece una sólida plataforma Intel de 14.ª/13.ª/12.ª generación con soporte DDR4 de alta velocidad, almacenamiento PCIe 4.0 y conectividad integral en un formato compacto Micro ATX.
Características principales
- Soporte de CPU: Socket Intel LGA1700
- Soporta procesadores Intel Core, Pentium Gold y Celeron de 14.ª, 13.ª y 12.ª generación
- Diseño de alimentación: Solución VRM digital híbrida de 4+1+1 fases
- Memoria: DDR4 de doble canal con soporte XMP
- 4 ranuras DIMM, hasta 128 GB
- Almacenamiento de próxima generación:
- 2 conectores M.2 PCIe 4.0 x4
- Red:
- LAN Realtek GbE con gestión de ancho de banda
- Salidas de pantalla:
- DisplayPort, HDMI y D-Sub
- Conectividad frontal:
- USB Tipo-C frontal (USB 3.2 Gen 1, 5 Gb/s)
- Smart Fan 6:
- Múltiples sensores de temperatura y cabezales de ventilador híbridos con FAN STOP
- Q-Flash Plus:
- Actualiza la BIOS sin CPU, memoria o tarjeta gráfica instaladas
Rendimiento y fiabilidad
Diseño VRM digital
El VRM digital con componentes de alta calidad está diseñado para ofrecer una alimentación estable para los procesadores Intel de 14.ª/13.ª/12.ª generación.
Soporte DDR4 XMP
Soporta módulos de memoria DDR4 XMP de hasta 5333 MHz y más.
Los usuarios pueden habilitar XMP en la BIOS para acceder a un mayor rendimiento de la memoria cuando utilizan módulos compatibles con XMP.
Conectividad futura
Diseñado para la transferencia de datos de alta velocidad a través de interfaces de red y almacenamiento de próxima generación.
Red
LAN GbE con gestión de ancho de banda
- LAN Realtek GbE (1 Gbps/100 Mbps/10 Mbps)
- Incluye software de gestión de ancho de banda de red para ayudar a mejorar la latencia y mantener un ping bajo en entornos LAN concurridos.
Diseño de hardware PCIe 4.0
- Soporte para ranura PCIe 4.0 x16
- Soporte para ranura PCIe 4.0 M.2
- Preparado para dispositivos PCIe 4.0 para ofrecer un rendimiento de alta velocidad.
Audio
Diseño de audio de alta fidelidad
- Condensadores de audio de alta gama para un sonido de alta resolución y alta fidelidad.
-
Audio Noise Guard separa los circuitos de audio analógicos sensibles del posible ruido a nivel de la PCB.
-
CODEC de audio Realtek
- Audio de alta definición
- Soporte de 2/4/5.1/7.1 canales
- Soporte S/PDIF Out
Facilidad de uso y facilidad para el bricolaje
EZ-Latch
Desbloquea fácilmente el pestillo de la ranura PCIe para extraer una tarjeta gráfica.
Q-Flash Plus
Actualiza la BIOS sin instalar CPU, memoria o tarjeta gráfica.
Pasos de Q-Flash Plus:
- Conecta los cables de alimentación de 24 y 8 pines a la placa base.
- Descarga el archivo de la BIOS de la placa base, renómbralo a
gigabyte.bin, guárdalo en una unidad flash USB formateada en FAT32 e insértala en el puerto USB Q-FLASH PLUS. - Pulsa el botón Q-FLASH PLUS para iniciar la actualización automática de la BIOS.
Refrigeración avanzada: Smart Fan 6
Smart Fan 6 está diseñado para una refrigeración óptima y un funcionamiento silencioso, con soporte para ventiladores y bombas PWM/DC, configuraciones personalizables y monitoreo intuitivo de la temperatura.
Características clave del ventilador
- Soporte de alta corriente
- Cada cabezal de ventilador soporta ventiladores PWM y DC y bombas de refrigeración líquida
-
Hasta 24W (12V x 2A) con protección contra sobrecorriente
-
Control de precisión
-
Múltiples puntos de control de temperatura/velocidad del ventilador para curvas de ventilador precisas
-
Modo de curva dual
- Modo de pendiente: Curva de velocidad del ventilador lineal
-
Modo de escalera: Velocidad constante del ventilador dentro de intervalos de temperatura específicos
-
Parada del ventilador
- Los ventiladores pueden detenerse completamente por debajo de una temperatura definida por el usuario
Interfaz de usuario de la BIOS de Smart Fan 6
- Interfaz de usuario de curva de ventilador mejorada con más puntos de control (de 5 a 7) y un gráfico de velocidad del ventilador más grande
- Modos de gráfico dual de pendiente/escalera para adaptarse a diferentes escenarios de uso
- Entrada manual para un ajuste fino avanzado de la velocidad del ventilador
- EZ Tuning con configuración de 4 puntos para generar rápidamente curvas de ventilador
- Los perfiles de curva de ventilador se pueden guardar en la ROM de la BIOS y permanecen después de las actualizaciones de la BIOS
BIOS y control UC
- Interfaz de usuario y experiencia de usuario rediseñadas con una interfaz intuitiva y visualmente refinada
- Acceso rápido: 9 ranuras de opciones personalizables en modo fácil
- PerfDrive: Configuraciones exclusivas de la BIOS para optimizar el rendimiento según la configuración de refrigeración
Especificaciones detalladas
CPU
| Elemento | Detalles |
|---|---|
| Socket | LGA1700 |
| Soporte | CPU Intel Core, Pentium Gold y Celeron de 14.ª, 13.ª y 12.ª generación |
| Caché | La caché L3 varía según la CPU |
Chipset
| Elemento | Detalles |
|---|---|
| Chipset | Intel B760 Express |
Memoria
| Elemento | Detalles |
|---|---|
| Tipo | DDR4 |
| Velocidades soportadas (MT/s) | 5333(O.C.), 5133(O.C.), 5000(O.C.), 4933(O.C.), 4800(O.C.), 4700(O.C.), 4600(O.C.), 4500(O.C.), 4400(O.C.), 4300(O.C.), 4266(O.C.), 4133(O.C.), 4000(O.C.), 3866(O.C.), 3800(O.C.), 3733(O.C.), 3666(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200, 3000, 2933, 2666, 2400, 2133 |
| Ranuras | 4 ranuras DIMM DDR4 |
| Capacidad máxima | Hasta 128 GB (32 GB por DIMM) |
| Arquitectura | Doble canal |
| Soporte ECC | Soporta módulos DIMM sin búfer ECC 1Rx8/2Rx8 (funcionan en modo no ECC) |
| Soporte no ECC | Soporta módulos DIMM sin búfer no ECC 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para módulos de memoria Extreme Memory Profile (XMP) |
Gráficos integrados
(Requiere CPU Intel con gráficos integrados)
| Salida | Resolución máxima | Notas |
|---|---|---|
| D-Sub | 1920 x 1200 a 60 Hz | |
| HDMI | 4096 x 2160 a 60 Hz | |
| DisplayPort | 4096 x 2304 a 60 Hz | DP 1.2, soporte HDCP 2.3 |
| Pantalla | Soporta hasta triple pantalla |
Audio
| Elemento | Detalles |
|---|---|
| Códec | CODEC de audio Realtek |
| Especificación | Audio de alta definición |
| Canales | 2/4/5.1/7.1 canales |
| Salida digital | Soporte para salida S/PDIF |
| Mejoras de diseño | Condensadores de audio de alta gama, Audio Noise Guard |
LAN
| Elemento | Detalles |
|---|---|
| Controlador | Realtek GbE LAN |
| Velocidad | 1 Gbps / 100 Mbps / 10 Mbps |
| Software | Software de gestión de ancho de banda de LAN |
Ranuras de expansión
| Fuente | Ranuras |
|---|---|
| CPU | 1 ranura PCI Express x16, PCIe 4.0, funcionando a x16 |
| Chipset | 2 ranuras PCI Express x1, PCIe 3.0, funcionando a x1 |
Interfaces de almacenamiento
| Fuente | Conector | Detalles |
|---|---|---|
| CPU | 1 x M.2 (M2A_CPU) | Socket 3, M key, tipo 2280, SSD PCIe 4.0 x4/x2 |
| Chipset | 1 x M.2 (M2P_SB) | Socket 3, M key, tipo 2280, SSD PCIe 4.0 x4/x2 |
| Chipset | 4 conectores SATA de 6 Gb/s | RAID 0, 1, 5, 10 para dispositivos de almacenamiento SATA |
USB
| Fuente | Puertos |
|---|---|
| Chipset | 1 x USB Type-C con USB 3.2 Gen 1 (frontal, a través de cabezal) |
| 5 x USB 3.2 Gen 1 (3 traseros, 2 a través de cabezales) | |
| 2 x USB 2.0/1.1 (traseros) | |
| Chipset + Hub USB 2.0 | 4 x USB 2.0/1.1 (a través de cabezales internos) |
Conectores E/S internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX 12V de 8 pines
- 1 cabezal de ventilador de CPU
- 3 cabezales de ventilador del sistema
- 1 cabezal de tira de LED direccionable
- 1 cabezal de tira de LED RGB
- 2 conectores M.2 Socket 3
- 4 conectores SATA de 6 Gb/s
- 1 cabezal del panel frontal
- 1 cabezal de audio del panel frontal
- 1 cabezal USB Tipo-C (USB 3.2 Gen 1)
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 1 cabezal de Trusted Platform Module (solo para módulos GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
- 1 cabezal de puerto serie
- 1 cabezal de puerto paralelo
- 1 cabezal de salida S/PDIF
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
Conectores del panel trasero
- 2 puertos USB 2.0/1.1
- 1 puerto de teclado/ratón PS/2
- 1 puerto D-Sub
- 1 puerto DisplayPort
- 1 puerto HDMI
- 3 puertos USB 3.2 Gen 1
- 1 puerto LAN RJ-45
- 3 conectores de audio
Controlador de E/S y monitoreo
- Chip controlador de E/S iTE
Monitoreo de H/W:
- Detección de voltaje
- Detección de temperatura
- Detección de velocidad del ventilador
- Detección de caudal de refrigeración líquida
- Advertencia de fallo del ventilador
- Control de velocidad del ventilador
BIOS
- 1 flash de 128 Mbit
- BIOS AMI UEFI (con licencia)
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
- Soporte para GIGABYTE Control Center (GCC)
- Soporte para Q-Flash
- Soporte para Q-Flash Plus
Software incluido
- Norton Internet Security (versión OEM)
- Software de gestión de ancho de banda de LAN
Soporte del sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
Factor de forma
- Factor de forma Micro ATX
- Dimensiones: 24.4 cm x 24.4 cm
Rendimiento duradero
Las placas base GIGABYTE Ultra Durable están construidas con componentes cuidadosamente seleccionados por dentro y por fuera para ofrecer un rendimiento estable y una plataforma duradera.
