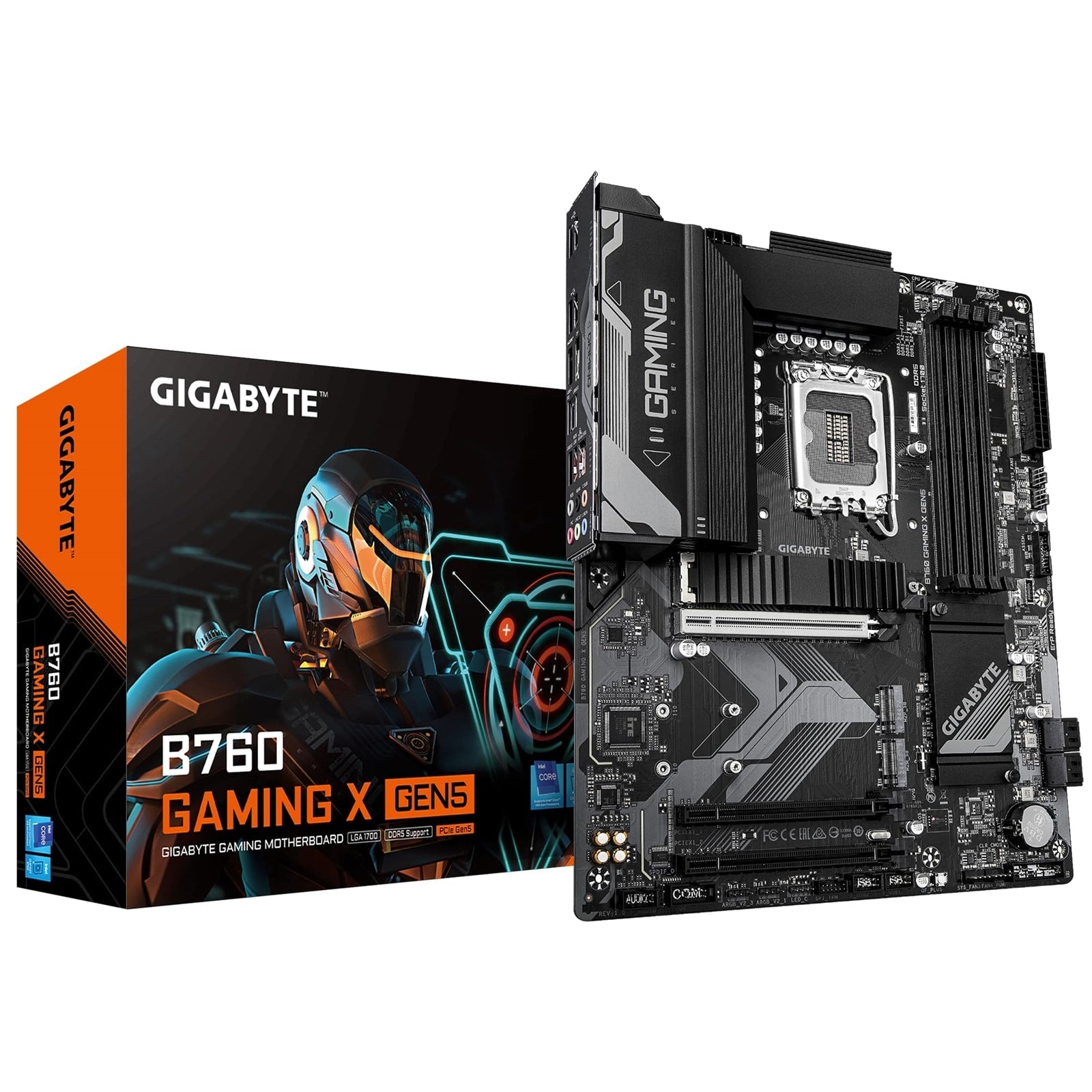

Placa base ATX Gigabyte B760 GAMING X Gen5
Experimente el rendimiento PCIe 5.0 de última generación en la plataforma Intel LGA1700 con la placa base GIGABYTE B760 GAMING X GEN5. Diseñada para constructores y jugadores de PC, ofrece un potente rendimiento, una refrigeración eficiente y una durabilidad robusta.
Rendimiento PCIe Gen5
- Ranura PCIe 5.0 x16 para gráficos o NVMe SSD
- Duplica la velocidad de transferencia de datos con respecto a PCIe 4.0, de 16 GT/s a 32 GT/s por carril
- Ideal para gráficos de alto rendimiento, almacenamiento y aceleradores de IA
Diseño Térmico
- Solución térmica totalmente cubierta
- Disipadores de calor MOSFET de alta cobertura
- Disipadores de calor de moldeado integrado para mejorar el flujo de aire y el intercambio de calor
Construida para bricolaje y durabilidad
- Diseñada para un montaje sin complicaciones y una experiencia de bricolaje definitiva
- Parte de la tecnología Ultra Durable de GIGABYTE para una mayor longevidad y fiabilidad
- Diseñada para un máximo aumento de turbo y rendimiento de overclocking
Personalización y software
- Admite efectos de iluminación personalizables y estética
- Incluye software útil e intuitivo para controlar la configuración de la placa base
- Soporte para GIGABYTE Control Center (GCC)
- Soporte para Smart Backup, Q-Flash y Q-Flash Plus (actualización de BIOS sin CPU, memoria o GPU instalados)
Características clave
- Rendimiento PCIe Gen5: sincronización perfecta para ganar
- Soporte de CPU: Procesadores Intel Core de 14.ª / 13.ª / 12.ª generación
- Térmico eficiente: Armadura térmica VRM avanzada y protector térmico M.2
- EZ-Latch: Ranura PCIe 5.0 x16 con diseño de liberación rápida
- Ranura PCIe UD: Armadura SMD PCIe 5.0 para un soporte mejorado de tarjetas gráficas
- Diseño de energía: Solución VRM de 8+1+1 fases híbridas
- Memoria: Doble canal DDR5, 4 DIMM con soporte XMP
- Red: LAN 2.5GbE
- Conectividad: USB-C frontal de 10Gb/s, DisplayPort, HDMI
- Almacenamiento: 3 conectores M.2 PCIe 4.0 x4
- Smart Fan 6: Múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
- Q-Flash Plus: Actualización de BIOS sin CPU, memoria o tarjeta gráfica
Especificaciones
CPU y Chipset
| Característica | Detalles |
|---|---|
| Zócalo | LGA1700 |
| Soporte de CPU | Intel Core de 14.ª, 13.ª y 12.ª generación, Pentium Gold y Celeron |
| Nota | La caché L3 varía según la CPU |
| Chipset | Chipset Intel B760 Express |
(Para la lista más reciente de soporte de CPU, consulte el sitio web de GIGABYTE).
Memoria
| Característica | Detalles |
|---|---|
| Capacidad máxima | 4 zócalos DIMM DDR5, hasta 256 GB (64 GB por DIMM) |
| Arquitectura | Doble canal |
| i9/i7 de 14.ª y 13.ª generación | Soporte DDR5 5600 / 5200 / 4800 / 4400 MT/s |
| i5/i3 de 13.ª generación y 12.ª generación | Soporte DDR5 4800 / 4400 MT/s |
| Soporte ECC | DIMM ECC sin búfer 1Rx8/2Rx8 (funciona en modo no ECC) |
| Soporte no ECC | DIMM sin búfer 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para módulos Extreme Memory Profile (XMP) |
| Nota | La configuración de la CPU y la memoria puede afectar los tipos, la velocidad y la cantidad de módulos compatibles. |
(Consulte la "Lista de soporte de memoria" de GIGABYTE para obtener más detalles).
Gráficos integrados
| Característica | Detalles |
|---|---|
| Gráficos | Gráficos Intel HD integrados (a través de CPUs compatibles) |
| DisplayPort | 1 × DP, máx. 4096×2304 a 60 Hz |
| HDMI | 1 × HDMI, máx. 4096×2160 a 60 Hz |
| Nota | Las especificaciones gráficas reales pueden variar según la CPU |
Audio
| Característica | Detalles |
|---|---|
| Códec | Códec de audio Realtek |
| Canales de audio | Audio HD de 2 / 4 / 5.1 / 7.1 canales |
| Salida digital | Soporte para salida S/PDIF |
LAN
| Característica | Detalles |
|---|---|
| LAN | Chip LAN Realtek 2.5GbE (2.5 Gbps / 1 Gbps / 100 Mbps) |
Ranuras de expansión
| Fuente | Ranuras |
|---|---|
| CPU | 1 × ranura PCI Express x16, PCIe 5.0, funcionando a x16 (PCIEX16) |
| Nota | PCIEX16 admite una tarjeta gráfica o un SSD NVMe; la tarjeta gráfica individual debe estar en la ranura PCIEX16 |
| Chipset | 2 × ranuras PCI Express x16, PCIe 3.0, funcionando a x1 (PCIEX1_1, PCIEX1_2) |
Almacenamiento
| Fuente | Conectores |
|---|---|
| CPU | 1 × M.2 (Socket 3, M key, 22110/2280, soporte SSD PCIe 4.0 x4/x2) (M2A_CPU) |
| Chipset | 2 × M.2 (Socket 3, M key, 22110/2280, soporte SSD PCIe 4.0 x4/x2) (M2P_SB, M2M_SB) |
| 4 × conectores SATA 6Gb/s | |
| RAID | Soporte RAID 0, 1, 5, 10 para dispositivos de almacenamiento SATA |
USB
| Fuente | Puertos |
|---|---|
| Chipset | 1 × USB Type-C (cabezal interno), USB 3.2 Gen 2 |
| 1 × USB 3.2 Gen 2 Tipo-A (rojo, panel trasero) | |
| 1 × USB Type-C (panel trasero), USB 3.2 Gen 1 | |
| 3 × puertos USB 3.2 Gen 1 (1 panel trasero, 2 a través de cabezal interno) | |
| 1 × puerto USB 2.0/1.1 (panel trasero) | |
| Chipset + 2 concentradores | 8 × puertos USB 2.0/1.1 (4 panel trasero, 4 a través de cabezales internos) |
Conectores internos de E/S
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX 12V de 8 pines
- 1 cabezal para ventilador de CPU
- 1 cabezal para ventilador de CPU / bomba de refrigeración líquida
- 3 cabezales para ventiladores del sistema
- 1 cabezal para ventilador del sistema / bomba de refrigeración líquida
- 3 cabezales para tiras LED direccionables RGB Gen2
- 1 cabezal para tira LED RGB
- 3 conectores M.2 Socket 3
- 4 conectores SATA de 6 Gb/s
- 1 cabezal para el panel frontal
- 1 cabezal de audio para el panel frontal
- 1 cabezal de salida S/PDIF
- 1 cabezal USB tipo C (USB 3.2 Gen 2)
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 1 cabezal de módulo de plataforma de confianza (solo para módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
- 1 cabezal de puerto serie
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
Conectores del panel trasero
- 1 puerto USB 3.2 Gen 2 Tipo-A (rojo)
- 1 puerto USB Tipo-C (USB 3.2 Gen 1)
- 1 puerto USB 3.2 Gen 1
- 5 puertos USB 2.0/1.1
- 2 conectores de antena (2T2R)
- 1 DisplayPort*
- 1 puerto HDMI*
- 1 puerto LAN RJ-45
- 6 tomas de audio
*El soporte real puede variar según la CPU.
Controlador de E/S y Monitoreo
- Chip controlador de E/S iTE
- Detección de voltaje
- Detección de temperatura
- Detección de velocidad del ventilador
- Detección de caudal de refrigeración líquida
- Advertencia de fallo del ventilador
- Control de velocidad del ventilador
BIOS
- 1 flash de 256 Mbit
- BIOS AMI UEFI (con licencia)
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas y software
- Soporte para GIGABYTE Control Center (GCC)
- Soporte para Q-Flash y Q-Flash Plus
- Soporte para Smart Backup
- Software incluido: Norton Internet Security (versión OEM)
Soporte de sistemas operativos
- Windows 11 de 64 bits
- Windows 10 de 64 bits
Factor de forma
- Factor de forma ATX
- Dimensiones: 30,5 cm × 24,4 cm
