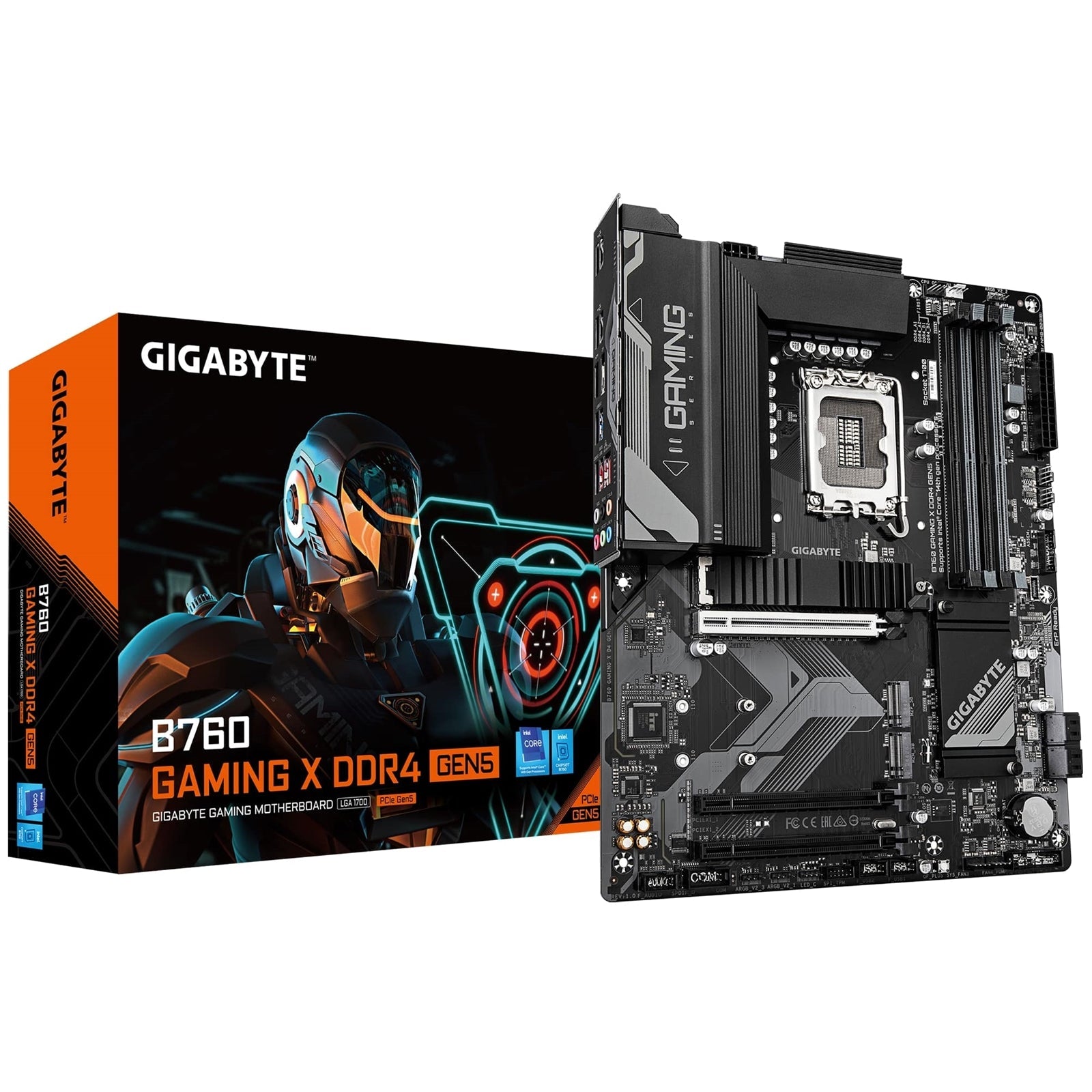

Placa base B760 GAMING X DDR4 GEN5
La placa base B760 GAMING X DDR4 GEN5 está diseñada para procesadores Intel® de 14.ª, 13.ª y 12.ª generación, ofreciendo compatibilidad con gráficos PCIe Gen5, conectividad amplia y soluciones térmicas avanzadas para construcciones de PC de juegos y rendimiento.
Características principales
- Rendimiento PCIe Gen5
- Ranura para gráficos PCIe 5.0 x16
-
Sincronización perfecta con procesadores Intel® Core™ de 14.ª / 13.ª / 12.ª generación
-
Diseño térmico eficiente
- Armadura térmica VRM avanzada
-
Protección térmica M.2
-
EZ-Latch
-
Ranura PCIe 5.0 x16 con diseño de liberación rápida
-
Ranura PCIe UD
-
Armadura SMD PCIe 5.0 para una compatibilidad mejorada con tarjetas gráficas
-
Suministro de energía inigualable
-
Solución VRM híbrida de 8+1+1 fases
-
Memoria DDR4 de doble canal
- 4 ranuras DIMM
-
Soporte para módulos de memoria XMP
-
Conexión en red rápida
-
LAN Realtek® de 2.5 GbE
-
Conectividad extendida
- USB Type-C® frontal de 10 Gb/s
-
Salidas de vídeo DisplayPort y HDMI
-
Almacenamiento de próxima generación
-
3 conectores M.2 PCIe 4.0 x4
-
Smart Fan 6
- Múltiples sensores de temperatura
-
Cabezales de ventilador híbridos con FAN STOP
-
Q-Flash Plus
- Actualiza la BIOS sin instalar CPU, memoria o tarjeta gráfica
Especificaciones
CPU
| Elemento | Descripción |
|---|---|
| Zócalo | LGA1700 |
| CPUs compatibles | Procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación |
| Caché L3 | Varía con la CPU |
| Nota | Para obtener la lista de CPUs compatibles más reciente, consulte el sitio web de GIGABYTE |
Chipset
| Elemento | Descripción |
|---|---|
| Chipset | Chipset Intel® B760 Express |
Memoria
| Elemento | Descripción |
|---|---|
| Tipo | DDR4 |
| Velocidades soportadas (MT/s) | 5333(O.C.) / 5133(O.C.) / 5000(O.C.) / 4933(O.C.) / 4800(O.C.) / 4700(O.C.) / 4600(O.C.) / 4500(O.C.) / 4400(O.C.) / 4300(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200 / 3000 / 2933 / 2666 / 2400 / 2133 |
| Ranuras | 4 zócalos DIMM DDR |
| Capacidad máxima | Hasta 128 GB (32 GB por DIMM) |
| Arquitectura | Doble canal |
| Soporte ECC | DIMM ECC sin búfer 1Rx8/2Rx8 (funciona en modo no ECC) |
| Soporte no ECC | DIMM sin búfer 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para Extreme Memory Profile (XMP) |
| Nota | Consulte la "Lista de soporte de memoria" para obtener más detalles |
BIOS
| Elemento | Descripción |
|---|---|
| ROM | 1 flash de 256 Mbit |
| Tipo | BIOS AMI UEFI (licenciada) |
| Estándares | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Gráficos (Integrados)
| Elemento | Descripción |
|---|---|
| Controlador | Procesador de gráficos integrados – Soporte Intel® HD Graphics |
| DisplayPort | 1 DP, resolución máxima 4096 x 2304 @ 60 Hz; DP 1.2, HDCP 2.3 |
| HDMI | 1 HDMI, resolución máxima 4096 x 2160 @ 60 Hz; HDMI 2.1, HDCP 2.3* |
| Nota | *Soporta puertos nativos compatibles con HDMI 2.1 TMDS |
Audio
| Elemento | Descripción |
|---|---|
| Códec | Códec de audio Realtek® |
| Especificación | Audio de alta definición |
| Canales | 2 / 4 / 5.1 / 7.1 canales |
| S/PDIF | Soporte para salida S/PDIF |
| Nota | Funcionalidad del conector de audio configurable mediante software de audio; configure audio de 7.1 canales en la configuración del software |
LAN
| Elemento | Descripción |
|---|---|
| Controlador | Chip LAN Realtek® 2.5GbE |
| Velocidades | 2.5 Gbps / 1 Gbps / 100 Mbps |
LAN Inalámbrica
| Elemento | Descripción |
|---|---|
| Inalámbrica | N/A |
Ranuras de expansión
| Fuente | Ranura | Estándar | Líneas / Modo |
|---|---|---|---|
| CPU | 1 x PCI Express x16 (PCIEX16) | PCIe 5.0 | x16 |
| Chipset | 2 x PCI Express x16 (PCIEX1_1, PCIEX1_2) | PCIe 3.0 | x1 |
- La ranura PCIEX16 solo puede admitir una tarjeta gráfica o una SSD NVMe.
- Si solo se instala una tarjeta gráfica, debe estar en la ranura PCIEX16.
Almacenamiento
| Fuente | Conector | Tipo | Interfaz |
|---|---|---|---|
| CPU | 1 x M.2 (M2A_CPU) | Zócalo 3, clave M, 22110/2280 | SSD PCIe 4.0 x4/x2 |
| Chipset | 2 x M.2 (M2P_SB, M2M_SB) | Zócalo 3, clave M, 22110/2280 | SSD PCIe 4.0 x4/x2 |
| Chipset | 4 conectores SATA | SATA 6 Gb/s | — |
RAID
| Elemento | Descripción |
|---|---|
| Soporte RAID | RAID 0, RAID 1, RAID 5, RAID 10 (dispositivos de almacenamiento SATA) |
USB
| Fuente | Puertos | Detalles |
|---|---|---|
| Chipset | 1 x USB Type-C® (cabezal interno) | USB 3.2 Gen 2 |
| Chipset | 1 x USB 3.2 Gen 2 Type-A (trasero, rojo) | USB 3.2 Gen 2 |
| Chipset | 1 x USB Type-C® (trasero) | USB 3.2 Gen 1 |
| Chipset | 4 x USB 3.2 Gen 1 | 2 traseros, 2 a través de cabezal interno |
| Chipset | 1 x USB 2.0/1.1 | Panel trasero |
| Chipset + 2 concentradores USB 2.0 | 8 x USB 2.0/1.1 | 4 traseros, 4 a través de cabezales internos |
Conectores Internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX de 12 V de 8 pines
- 1 cabezal para ventilador de CPU
- 1 cabezal para ventilador de CPU/bomba de refrigeración líquida
- 3 cabezales para ventiladores de sistema
- 1 cabezal para ventilador de sistema/bomba de refrigeración líquida
- 3 cabezales para tiras LED RGB Gen2 direccionables
- 1 cabezal para tira LED RGB
- 3 conectores M.2 Socket 3
- 4 conectores SATA de 6 Gb/s
- 1 cabezal del panel frontal
- 1 cabezal de audio del panel frontal
- 1 cabezal de salida S/PDIF
- 1 cabezal USB Type-C® (USB 3.2 Gen 2)
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 1 cabezal Trusted Platform Module (solo para módulos GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
- 1 cabezal de puerto serie
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
E/S del panel trasero
- 1 puerto USB 3.2 Gen 2 Tipo-A (rojo)
- 2 puertos USB 3.2 Gen 1
- 5 puertos USB 2.0/1.1
- 1 DisplayPort*
- 1 puerto HDMI*
- 1 puerto LAN RJ-45
- 6 conectores de audio
*Para detalles de resolución y estándares, consulte la sección Gráficos.
Factor de forma
| Elemento | Descripción |
|---|---|
| Factor de forma | ATX |
| Dimensiones | 30.5 cm x 24.4 cm |
Soporte del sistema operativo
| Elemento | Descripción |
|---|---|
| SO | Windows 11 de 64 bits |
| SO | Windows 10 de 64 bits |
