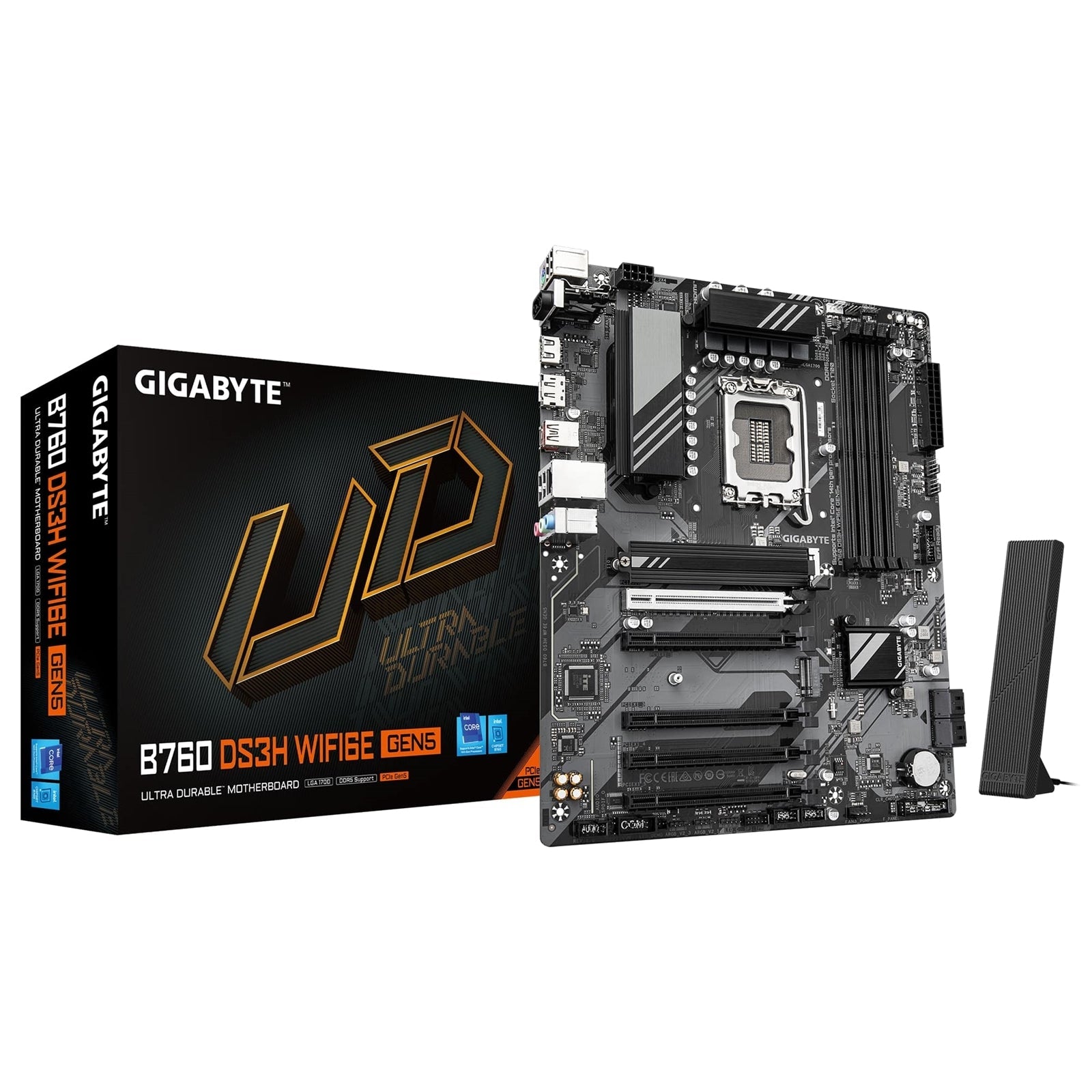

GIGABYTE B760 DS3H WIFI 6E (PCIe Gen5)
La placa base GIGABYTE B760 DS3H WIFI 6E ofrece rendimiento PCIe Gen5, un diseño de alimentación robusto y conectividad moderna en la plataforma Intel LGA1700.
Rendimiento PCIe Gen5
Disfrute del rendimiento PCIe 5.0 de próxima generación en una plataforma probada:
- PCIe 5.0 duplica la tasa de transferencia de datos de PCIe 4.0, de 16 GT/s a 32 GT/s por carril.
- Diseñado para beneficiar a los dispositivos exigentes que requieren un movimiento de datos más rápido.
Diseño duradero y preparado para el futuro
Rendimiento duradero
- Diseño GIGABYTE Ultra Durable construido con componentes óptimos por dentro y por fuera.
- Tiene como objetivo ofrecer un rendimiento óptimo y una plataforma estable y duradera.
Conectividad futura
- Transferencia de datos de alta velocidad a través de interfaces de red y almacenamiento de próxima generación.
Fácil y fácil de usar
- Diseño de hardware, software y BIOS innovador e intuitivo.
- Le ayuda a construir y personalizar su propio estilo personal.
Características principales
- Rendimiento PCIe Gen5: Optimizado para un rendimiento ganador.
- Soporte de CPU: Procesadores Intel Core de 14.ª, 13.ª y 12.ª generación.
- WIFI EZ-Plug: Diseño rápido y fácil para la instalación de la antena Wi-Fi.
- WIFI Compass: Detecta automáticamente la mejor posición de la antena para la señal Wi-Fi más fuerte.
- EZ-Latch: Ranura PCIe 5.0 x16 con diseño de liberación rápida.
- Ranura PCIe UD: Armadura SMD PCIe 5.0 para un soporte mejorado de la tarjeta gráfica.
- Diseño de alimentación: Solución VRM híbrida de 8+2+1 fases.
- Memoria: DDR5 de doble canal, 4 ranuras DIMM con soporte XMP.
- Redes: GbE LAN y Wi-Fi 802.11ax.
- Almacenamiento: 2 conectores M.2 PCIe 4.0 x4.
- Conectividad: USB-C® trasero de 20 Gb/s, DisplayPort, HDMI.
- Refrigeración: Smart Fan 6 con múltiples sensores de temperatura y cabezales de ventilador híbridos con FAN STOP.
- Actualización de BIOS: Q-Flash Plus: actualiza la BIOS sin instalar CPU, memoria ni tarjeta gráfica.
Especificaciones
CPU
| Artículo | Detalles |
|---|---|
| Zócalo | LGA1700 |
| Soporte | Procesadores Intel Core, Pentium Gold y Celeron de 14.ª, 13.ª y 12.ª generación |
| Caché | La caché L3 varía según la CPU |
| Nota | Para la lista de compatibilidad de CPU más reciente, consulte el sitio web de GIGABYTE |
Chipset
| Artículo | Detalles |
|---|---|
| Chipset | Chipset Intel B760 Express |
Memoria
| Artículo | Detalles |
|---|---|
| Soporte (Core i9/i7 de 14.ª y 13.ª generación) | DDR5 5600/5200/4800/4400 MT/s |
| Soporte (Core i5/i3 de 13.ª generación y Core/Pentium Gold/Celeron de 12.ª generación) | DDR5 4800/4400 MT/s |
| Ranuras | 4 × DIMM DDR5 |
| Capacidad | Hasta 256 GB (64 GB por DIMM) |
| Arquitectura | Doble canal |
| Soporte ECC | DIMM ECC sin búfer 1Rx8/2Rx8 (funciona en modo no ECC) |
| Soporte no ECC | DIMM sin búfer 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para módulos de memoria Extreme Memory Profile (XMP) |
| Nota | La configuración de la CPU y la memoria puede afectar los tipos, la velocidad y la cantidad de módulos compatibles. Consulte la “Lista de compatibilidad de memoria” en el sitio web de GIGABYTE. |
Gráficos integrados
| Artículo | Detalles |
|---|---|
| GPU | Soporte de gráficos Intel HD integrados (a través de CPU compatibles) |
| HDMI | 1 puerto HDMI, resolución máxima 4096×2160 a 60 Hz |
| DisplayPort | 1 puerto DisplayPort, resolución máxima 4096×2304 a 60 Hz |
Audio
| Artículo | Detalles |
|---|---|
| Códec | Códec de audio Realtek |
| Audio | Audio de alta definición |
| Canales | 2/4/5.1/7.1 canales |
| Digital | Soporte para salida S/PDIF |
LAN
| Artículo | Detalles |
|---|---|
| Controlador | Chip Realtek GbE LAN |
| Velocidad | 1 Gbps / 100 Mbps / 10 Mbps |
Comunicación inalámbrica
| Artículo | Detalles |
|---|---|
| Módulo | Intel Wi-Fi 6E AX210 |
| Estándares Wi-Fi | a, b, g, n, ac, ax |
| Bandas de frecuencia | 2.4 / 5 / 6 GHz |
| Bluetooth | Bluetooth 5.3 |
| Estándar inalámbrico | Soporte para 11ax 160 MHz |
| Nota | La velocidad de datos real puede variar según el entorno y el equipo. |
Ranuras de expansión
| Fuente | Ranuras y soporte |
|---|---|
| CPU | 1 ranura PCI Express x16 (PCIEX16), PCIe 5.0, funcionando a x16. La ranura PCIEX16 solo puede admitir una tarjeta gráfica o un SSD NVMe. Si solo se utiliza una tarjeta gráfica, instálela en PCIEX16. |
| Chipset | 4 ranuras PCI Express x16 (PCIEX1_1, PCIEX1_3 ~ PCIEX1_5), PCIe 3.0, funcionando a x1 |
Interfaz de almacenamiento
| Fuente | Detalles |
|---|---|
| CPU | 1 conector M.2 (Socket 3, M key, tipo 22110/2280, soporte SSD PCIe 4.0 x4/x2) (M2A_CPU) |
| Chipset | 1 conector M.2 (Socket 3, M key, tipo 2280, soporte SSD PCIe 4.0 x4/x2) (M2P_SB) |
| Chipset | 4 conectores SATA 6 Gb/s |
| RAID | Soporte RAID 0, 1, 5 y 10 para dispositivos de almacenamiento SATA |
USB
| Fuente | Puertos |
|---|---|
| Chipset – Trasero | 1 × USB Type-C (USB 3.2 Gen 2x2), 1 × USB 3.2 Gen 2 Type-A (rojo), 4 × USB 2.0/1.1 |
| Chipset – Interno | 1 cabezal USB Type-C (USB 3.2 Gen 1), 2 puertos USB 3.2 Gen 1 a través de cabezal interno, 4 puertos USB 2.0/1.1 a través de cabezales internos |
| Chipset + concentrador USB 2.0 | 4 puertos USB 2.0/1.1 a través de cabezales internos |
Conectores internos de E/S
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX de 8 pines de 12 V
- 1 cabezal de ventilador de CPU
- 1 cabezal de bomba de refrigeración líquida/ventilador de CPU
- 3 cabezales de ventilador de sistema
- 1 cabezal de bomba de refrigeración líquida/ventilador de sistema
- 3 cabezales de tira LED direccionable RGB Gen2
- 1 cabezal de tira LED RGB
- 2 conectores M.2 Socket 3
- 4 conectores SATA de 6 Gb/s
- 1 cabezal de panel frontal
- 1 cabezal de audio de panel frontal
- 1 cabezal de salida S/PDIF
- 1 cabezal USB Type-C (soporte USB 3.2 Gen 1)
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 1 cabezal de módulo de plataforma segura (solo para módulos GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1 cabezal de puerto serie
- 1 botón Q-Flash Plus
- 1 botón de reinicio
- 1 puente de reinicio
- 1 puente de borrado de CMOS
Conectores del panel trasero
- 1 puerto PS/2 para teclado/ratón
- 2 conectores de antena (2T2R)
- 1 puerto USB Type-C (USB 3.2 Gen 2x2)
- 1 puerto USB 3.2 Gen 2 Type-A (rojo)
- 4 puertos USB 2.0/1.1
- 1 puerto HDMI (Nota: el soporte real puede variar según la CPU)
- 1 DisplayPort (Nota: el soporte real puede variar según la CPU)
- 1 puerto RJ-45
- 3 tomas de audio
Controlador de E/S
- Chip controlador de E/S iTE
Monitoreo de hardware
- Detección de voltaje
- Detección de temperatura
- Detección de velocidad del ventilador
- Detección de caudal de refrigeración líquida
- Advertencia de fallo del ventilador
- Control de velocidad del ventilador
BIOS
- 1 × flash de 128 Mbit
- BIOS AMI UEFI (con licencia)
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas
- Soporte para GIGABYTE Control Center (GCC)
- Soporte para Q-Flash
- Soporte para Q-Flash Plus
- Soporte para Smart Backup
Software incluido
- Norton Internet Security (versión OEM)
- Software de gestión de ancho de banda LAN
Soporte del sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
Factor de forma
- Factor de forma ATX
- Dimensiones: 30.5 cm × 24.4 cm
