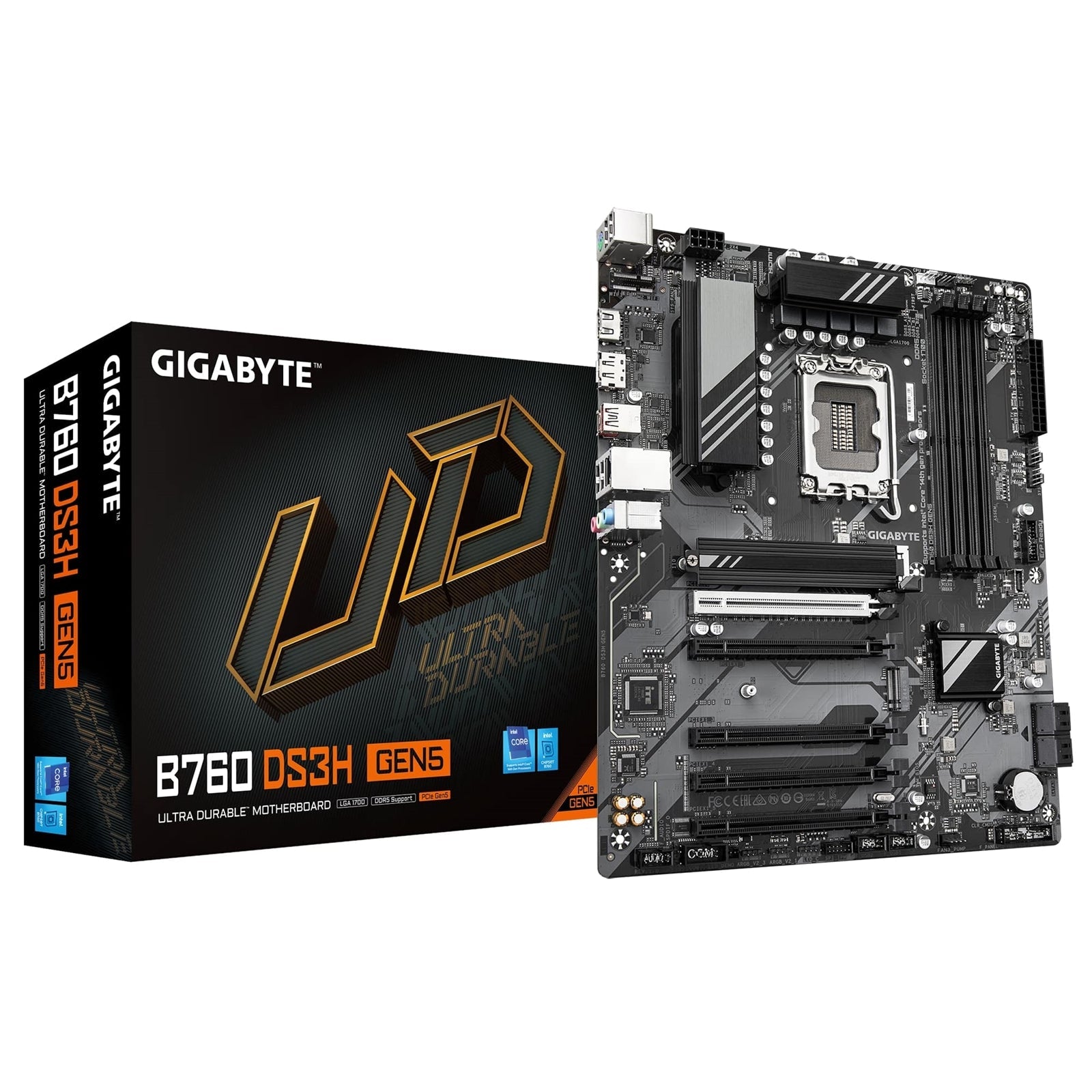

Placa Base GIGABYTE B760 DS3H GEN5
Desbloquea el rendimiento y la conectividad de próxima generación con la GIGABYTE B760 DS3H GEN5, diseñada para procesadores Intel® de 14ª, 13ª y 12ª generación y gráficos PCIe 5.0.
Características Clave
- Rendimiento PCIe Gen5
- Diseñado para un rendimiento gráfico PCIe 5.0 x16
- Diseño de liberación rápida EZ-Latch para la ranura PCIe 5.0 x16
-
Ranura PCIe UD con armadura SMD PCIe 5.0 para un soporte mejorado de la tarjeta gráfica
-
Amplia Compatibilidad de CPU
-
Compatible con procesadores Intel® Core™ de 14ª / 13ª / 12ª generación, Pentium® Gold y Celeron® (LGA1700)
-
Entrega de Energía Inigualable
-
Solución VRM híbrida de 8+2+1 fases
-
Memoria DDR5 de Alta Velocidad
- DDR5 de doble canal
-
4 ranuras DIMM con soporte para módulos de memoria XMP
-
Conectividad de Red Rápida
-
LAN Realtek® GbE
-
Almacenamiento de Próxima Generación
-
2 conectores M.2 PCIe 4.0 x4
-
Conectividad Extendida
- USB Type-C® trasero de 20 Gb/s
-
Salidas DisplayPort y HDMI
-
Control de Refrigeración Avanzado – Smart Fan 6
- Múltiples sensores de temperatura
-
Cabezales de ventilador híbridos con FAN STOP
-
Actualizaciones de BIOS Sencillas – Q-Flash Plus
- Actualiza la BIOS sin instalar CPU, memoria o tarjeta gráfica
Especificaciones
CPU
| Elemento | Detalles |
|---|---|
| Socket | LGA1700 |
| Soporte | Procesadores Intel® Core™ de 14ª, 13ª y 12ª generación, Pentium® Gold y Celeron® |
| Nota | La caché L3 varía con la CPU. Para la lista más reciente de CPU compatibles, consulta el sitio web de GIGABYTE. |
Chipset
| Elemento | Detalles |
|---|---|
| Chipset | Chipset Intel® B760 Express |
Memoria
| Elemento | Detalles |
|---|---|
| Tipo | DDR5 |
| Velocidades Soportadas | 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s |
| Ranuras | 4 zócalos DIMM DDR5 |
| Capacidad Máxima | Hasta 256 GB (64 GB por DIMM) |
| Arquitectura | Arquitectura de memoria de doble canal |
| Soporte ECC | Soporte para módulos de memoria ECC Un-buffered DIMM 1Rx8/2Rx8 (funcionan en modo no ECC) |
| Soporte No ECC | Soporte para módulos de memoria non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para módulos de memoria Extreme Memory Profile (XMP) |
| Nota | La configuración de la CPU y la memoria puede afectar los tipos de memoria, velocidades y número de módulos DRAM admitidos. Consulta la "Lista de Soporte de Memoria" en el sitio web de GIGABYTE para obtener más detalles. |
BIOS
| Elemento | Detalles |
|---|---|
| ROM | 1 x flash de 128 Mbit |
| Tipo | BIOS UEFI AMI con licencia |
| Cumplimiento | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Gráficos
Procesador de gráficos integrado – Soporte para Intel® HD Graphics
| Salida | Detalles |
|---|---|
| Puerto HDMI | 1 x HDMI, resolución máxima 4096x2160 @ 60 Hz, HDMI 2.1, HDCP 2.3, puertos nativos compatibles con HDMI 2.1 TMDS |
| DisplayPort | 1 x DisplayPort, resolución máxima 4096x2304 @ 60 Hz, DisplayPort 1.2, HDCP 2.3 |
Audio
| Elemento | Detalles |
|---|---|
| Códec | Códec de audio Realtek® |
| Especificación | Audio de alta definición |
| Canales | 2/4/5.1/7.1 canales* |
| Salida Digital | Soporte para salida S/PDIF |
| Nota | *La funcionalidad de los conectores es configurable a través del software de audio. Para audio de 7.1 canales, configura los ajustes en el software de audio. |
LAN
| Elemento | Detalles |
|---|---|
| Controlador | Chip LAN Realtek® GbE |
| Velocidades | 1 Gbps / 100 Mbps / 10 Mbps |
LAN Inalámbrica
| Elemento | Detalles |
|---|---|
| Wi-Fi | N/A |
Ranuras de Expansión
| Fuente | Ranuras |
|---|---|
| CPU | 1 x ranura PCI Express x16, PCIe 5.0, funcionando a x16 (PCIEX16)* |
| Chipset | 4 x ranuras PCI Express x16, PCIe 3.0, funcionando a x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5) |
La ranura PCIEX16 solo puede admitir una tarjeta gráfica o un SSD NVMe. Si solo se instala una tarjeta gráfica, debe estar en la ranura PCIEX16.
Almacenamiento
| Fuente | Conectores |
|---|---|
| CPU | 1 x M.2 (Socket 3, M key, tipo 22110/2280, soporte SSD PCIe 4.0 x4/x2) (M2A_CPU) |
| Chipset | 1 x M.2 (Socket 3, M key, tipo 2280, soporte SSD PCIe 4.0 x4/x2) (M2P_SB) |
| Chipset | 4 x conectores SATA 6Gb/s |
RAID
| Elemento | Detalles |
|---|---|
| Soporte RAID | RAID 0, 1, 5, 10 para dispositivos de almacenamiento SATA |
USB
Chipset
- 1 x puerto USB Type-C® en el panel trasero con soporte USB 3.2 Gen 2x2
- 1 x puerto USB Type-C® con soporte USB 3.2 Gen 1 (a través de cabezal interno)
- 1 x puerto USB 3.2 Gen 2 Type-A (rojo) en el panel trasero
- 2 x puertos USB 3.2 Gen 1 (a través de cabezal interno)
- 4 x puertos USB 2.0/1.1 en el panel trasero
Chipset + Hub USB 2.0
- 4 x puertos USB 2.0/1.1 (a través de cabezales internos)
Conectores Internos
- 1 x conector de alimentación principal ATX de 24 pines
- 1 x conector de alimentación ATX de 12V de 8 pines
- 1 x cabezal de ventilador de CPU
- 1 x cabezal de ventilador de CPU/bomba de refrigeración líquida
- 3 x cabezales de ventilador del sistema
- 1 x cabezal de ventilador del sistema/bomba de refrigeración líquida
- 3 x cabezales de tira de LED RGB Gen2 direccionables
- 1 x cabezal de tira de LED RGB
- 2 x conectores M.2 Socket 3
- 4 x conectores SATA 6Gb/s
- 1 x cabezal del panel frontal
- 1 x cabezal de audio del panel frontal
- 1 x cabezal de salida S/PDIF
- 1 x cabezal USB Type-C® (soporte USB 3.2 Gen 1)
- 1 x cabezal USB 3.2 Gen 1
- 2 x cabezales USB 2.0/1.1
- 1 x cabezal de Módulo de Plataforma Confiable (solo para módulos GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
- 1 x cabezal de puerto serie
- 1 x botón Q-Flash Plus
- 1 x botón de reinicio
- 1 x puente de reinicio
- 1 x puente Clear CMOS
E/S del Panel Trasero
- 1 x puerto de teclado/ratón PS/2
- 1 x puerto USB Type-C® con soporte USB 3.2 Gen 2x2
- 1 x puerto USB 3.2 Gen 2 Type-A (rojo)
- 4 x puertos USB 2.0/1.1
- 1 x puerto HDMI
- 1 x DisplayPort
- 1 x puerto LAN RJ-45
- 3 x conectores de audio
Factor de Forma
| Elemento | Detalles |
|---|---|
| Factor de Forma | ATX |
| Dimensiones | 30.5 cm x 24.4 cm |
Soporte de Sistema Operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
