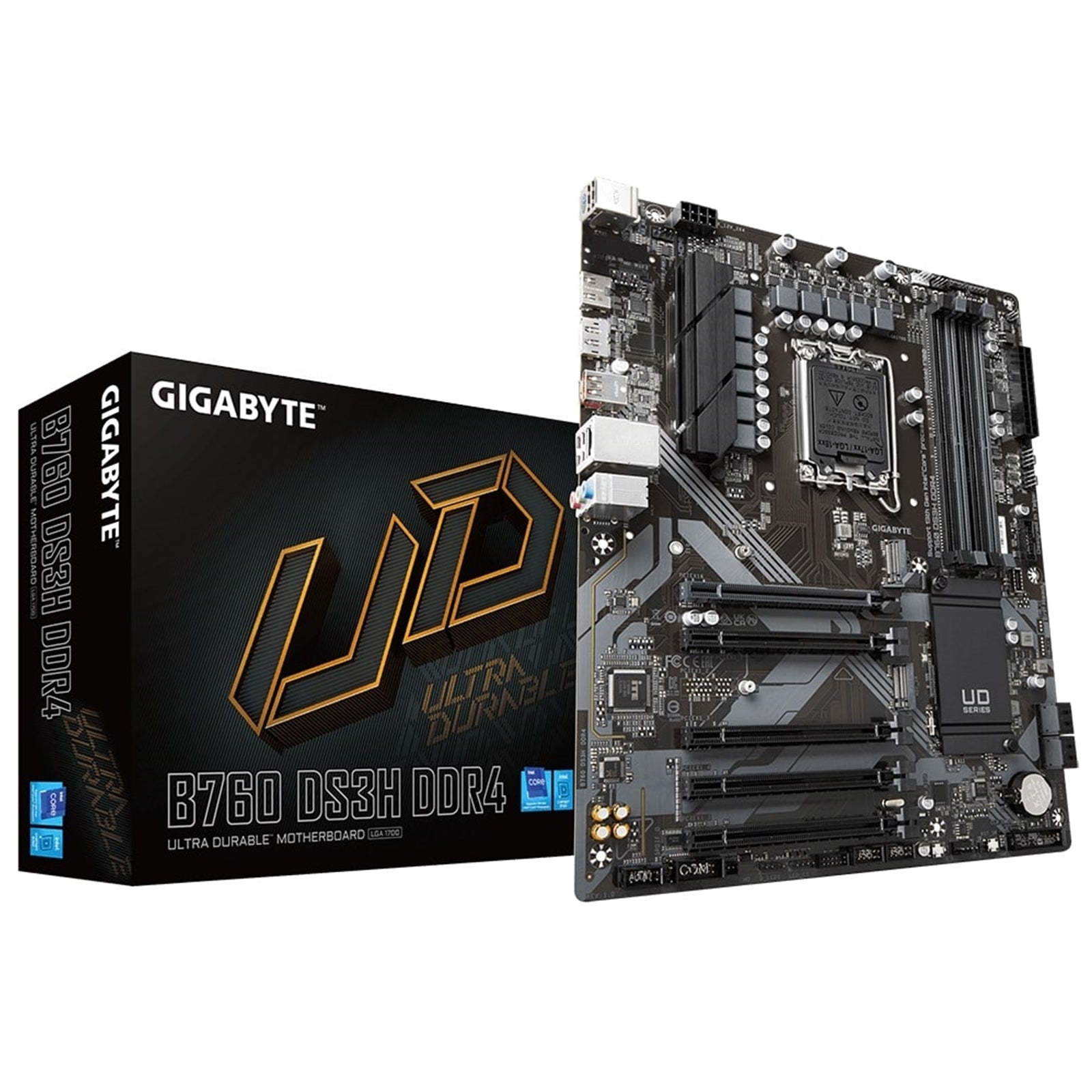

Placa base GIGABYTE B760 – ATX, LGA1700, DDR4
Rendimiento sin igual para los juegos modernos
Las placas base GIGABYTE B760 están diseñadas para seguir el ritmo de las tendencias tecnológicas de rápido movimiento, ofreciendo características avanzadas y los últimos estándares para un rendimiento centrado en los juegos. Con una solución de energía mejorada, almacenamiento de próxima generación y conectividad de alta velocidad, esta plataforma está construida para optimizar su experiencia de juego.
Diseño VRM digital híbrido de 8+2+1 fases
- MOSFET de bajo RDS(on) de 8+2+1 fases
- Estranguladores y condensadores de primera calidad para mejorar la respuesta transitoria y minimizar la oscilación
Preparado para PCIe 4.0
Las placas base GIGABYTE B760 están preparadas para dispositivos PCIe 4.0, que se espera que ofrezcan el triple de ancho de banda en comparación con PCIe 3.0. Un diseño de PCB de baja impedancia ayuda a mantener la integridad de la señal y a extraer el máximo rendimiento.
Enrutamiento de memoria blindado
Todo el enrutamiento de la memoria se coloca en la capa interna del PCB y está blindado por una gran capa de tierra para reducir las interferencias externas y mejorar la estabilidad.
GIGABYTE PerfDrive
La tecnología PerfDrive integra múltiples configuraciones de BIOS exclusivas de GIGABYTE, lo que le permite equilibrar fácilmente el rendimiento, el consumo de energía y la temperatura al usar procesadores Intel® Core™ de 13.ª generación.
Control de refrigeración avanzado – Interfaz de usuario de BIOS Smart Fan 6
Smart Fan 6 le ofrece un control detallado e intuitivo sobre su configuración de refrigeración a través del BIOS:
- Interfaz de usuario de curva de ventilador mejorada
- Puntos de control aumentados de 5 a 7
-
Gráfico de velocidad del ventilador más grande para ajustes más precisos
-
Modo de gráfico dual de pendiente/escalón
- Pendiente: curva de velocidad del ventilador lineal tradicional
-
Escalón: modo no lineal, manteniendo la velocidad del ventilador constante dentro de intervalos de temperatura específicos
-
Entrada manual
-
Entrada directa de la velocidad del ventilador para un control avanzado y preciso
-
Sintonización EZ
-
Coloque 4 puntos de sintonización EZ (temperatura/velocidad del ventilador) y genere automáticamente una curva de ventilador
-
Perfiles de curva de ventilador
- Guarde los perfiles de curva de ventilador en la ROM del BIOS y consérvelos incluso después de las actualizaciones del BIOS
Conectividad de alta velocidad
Las placas base GIGABYTE ofrecen una experiencia de conexión rápida y receptiva a través de la red, USB y almacenamiento.
LAN GbE con gestión de ancho de banda
- LAN Realtek GbE
- La aplicación de gestión de ancho de banda incorporada ayuda a reducir la latencia y a mantener tiempos de ping bajos en entornos LAN congestionados.
USB 3.2 Gen 2x2 Type-C®
- El diseño USB 3.2 Gen 2x2 ofrece el doble de rendimiento que USB 3.2 Gen 2
- Transferencia de datos ultrarrápida de hasta 20 Gbps con periféricos compatibles con USB 3.2
- Conector USB Type-C® reversible para un acceso cómodo y rápido a grandes volúmenes de datos
Audio inmersivo
Condensadores de audio de alta gama
- Los condensadores de audio de alta calidad ayudan a ofrecer un sonido de alta resolución y alta fidelidad
- Diseñado para proporcionar efectos de audio realistas para los jugadores
Protector de ruido de audio
- Separación a nivel de PCB de componentes de audio analógicos sensibles para reducir la contaminación por ruido
Personalización y control de software
GIGABYTE incluye software intuitivo para que pueda ajustar el comportamiento y la estética del sistema con facilidad.
Diseño de espectáculo de luces multizona RGB Fusion
- Soporte RGB completo con amplia personalización de LED
- Aplicación RGB Fusion 2.0 rediseñada para un control completo de la iluminación de la placa base
- Adapte fácilmente la iluminación para que coincida con su estilo de vida y el tema de su construcción
Experiencia de usuario de BIOS mejorada
- Modo fácil: Información clave de hardware (reloj de CPU, memoria, almacenamiento, ventilador) en una sola página
- Mis favoritos: Añada elementos de uso frecuente a un menú de favoritos para un acceso rápido
- Información de almacenamiento: Vea los detalles de almacenamiento SATA, PCIe y M.2 de un vistazo
- Registro de cambios: Revise todos los cambios de configuración antes de guardar y salir del BIOS
- Curva de línea de carga intuitiva: Representación visual de los ajustes de calibración de la línea de carga
Centro de control GIGABYTE (GCC)
Una plataforma de software unificada para productos compatibles con GIGABYTE:
- Control centralizado para todo el hardware GIGABYTE compatible
- Interfaz de usuario intuitiva de nuevo diseño
- Componentes modulares solo para el hardware que tiene instalado
- Función de actualización automática para mantener su sistema y el soporte del producto actualizados
Multitecla – Botón de reinicio configurable
Un botón de reinicio multifunción que se puede reasignar en el BIOS para diferentes escenarios:
- Interruptor RGB: Apaga instantáneamente todos los efectos de iluminación de la placa base
- Directo al BIOS: Arranca directamente en el menú del BIOS sin presionar una tecla del teclado
- Modo seguro: Arranca en el modo seguro del BIOS para ajustar opciones específicas sin perder otras configuraciones del BIOS
Diseño Ultra Durable™
GIGABYTE Ultra Durable™ garantiza una construcción robusta y una fiabilidad a largo plazo. Los componentes premium y las ranuras reforzadas proporcionan una base sólida y duradera para su sistema.
PCIe EZ-Latch
- Desbloquee fácilmente el pestillo de la ranura PCIe al retirar una tarjeta gráfica
Q-Flash Plus – Actualizaciones de BIOS sencillas
Actualice el BIOS sin instalar CPU, memoria o tarjeta gráfica, y sin entrar en el menú del BIOS:
- Descargue y guarde el nuevo archivo del BIOS (cámbiele el nombre a
gigabyte.bin) en una unidad flash USB - Inserte la unidad USB
- Presione el botón Q-Flash Plus dedicado
Especificaciones
CPU y chipset
| Categoría | Especificación |
|---|---|
| Zócalo de CPU | LGA1700 |
| Soporte de CPU | Procesadores Intel® Core™, Pentium® Gold y Celeron® de 13.ª y 12.ª generación |
| Caché | La caché L3 varía con la CPU |
| Chipset | Chipset Intel® B760 Express |
Memoria
| Categoría | Especificación |
|---|---|
| Tipo de memoria | DDR4 |
| Velocidades admitidas (MT/s) | 5333(O.C.), 5133(O.C.), 5000(O.C.), 4933(O.C.), 4800(O.C.), 4700(O.C.), 4600(O.C.), 4500(O.C.), 4400(O.C.), 4300(O.C.), 4266(O.C.), 4133(O.C.), 4000(O.C.), 3866(O.C.), 3800(O.C.), 3733(O.C.), 3666(O.C.), 3600(O.C.), 3466(O.C.), 3400(O.C.), 3333(O.C.), 3300(O.C.), 3200, 3000, 2933, 2666, 2400, 2133 |
| Ranuras DIMM | 4 zócalos DIMM DDR |
| Capacidad máxima | Hasta 128 GB (32 GB por DIMM) |
| Arquitectura de canal | Doble canal |
| Soporte ECC | Módulos DIMM ECC sin búfer 1Rx8/2Rx8 (funcionan en modo no ECC) |
| Soporte no ECC | Módulos DIMM sin búfer 1Rx8/2Rx8/1Rx16 |
| Soporte XMP | Soporte para módulos Extreme Memory Profile (XMP) |
Gráficos integrados
| Puerto | Resolución máxima |
|---|---|
| HDMI | 4096 x 2160 @ 60 Hz |
| DisplayPort | 4096 x 2304 @ 60 Hz |
Audio
| Categoría | Especificación |
|---|---|
| Códec de audio | CODEC de audio Realtek |
| Canales de audio | Audio de alta definición, 2/4/5.1/7.1 canales |
| Salida digital | Soporte para salida S/PDIF |
LAN
| Categoría | Especificación |
|---|---|
| Controlador | Chip LAN Realtek GbE |
| Velocidad | 1 Gbps / 100 Mbps |
Ranuras de expansión
| Ranura | Especificación |
|---|---|
| PCIEX16 | 1 ranura PCI Express x16, PCIe 4.0, funcionando a x16 |
| Ranura PCIe adicional | 1 ranura física PCI Express x16, PCIe 3.0, funcionando a x1 |
Almacenamiento
| Interfaz | Especificación |
|---|---|
| M.2 (M2A_CPU) | 1 x M.2 Socket 3, tecla M, tipo 22110/2280, soporte para SSD PCIe 4.0 x4/x2 |
| M.2 (M2P_SB) | 1 x M.2 Socket 3, tecla M, tipo 2280, soporte para SSD PCIe 4.0 x4/x2 |
| SATA | 4 conectores SATA de 6 Gb/s |
| RAID | RAID 0, RAID 1, RAID 5, RAID 10 para dispositivos SATA |
USB
| Fuente | Puertos |
|---|---|
| Chipset (panel trasero) | 1 puerto USB Type-C con soporte USB 3.2 Gen 2x2; 1 puerto USB 3.2 Gen 2 Type-A (rojo); 4 puertos USB 2.0/1.1 |
| Chipset (cabezales internos) | 1 cabezal USB Type-C con soporte USB 3.2 Gen 1; 1 cabezal USB 3.2 Gen 1 (2 puertos); 2 cabezales USB 2.0/1.1 (4 puertos a través del chipset + 2 concentradores USB 2.0) |
Conectores de E/S internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX de 12 V de 8 pines
- 1 cabezal de ventilador de CPU
- 1 cabezal de ventilador de CPU/bomba de refrigeración líquida
- 3 cabezales de ventilador del sistema
- 1 cabezal de ventilador del sistema/bomba de refrigeración líquida
- 2 cabezales de tira de LED direccionables
- 2 cabezales de tira de LED RGB
- 2 conectores M.2 Socket 3
- 4 conectores SATA de 6 Gb/s
- 1 cabezal del panel frontal
- 1 cabezal de audio del panel frontal
- 1 cabezal de salida S/PDIF
- 1 cabezal USB Type-C con soporte USB 3.2 Gen 1
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 1 cabezal de módulo de plataforma segura (solo para módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
- 1 cabezal de puerto serie
- 1 botón Q-Flash Plus
- 1 botón de reinicio
- 1 puente de reinicio
- 1 puente Clear CMOS
Conectores del panel trasero
- 1 puerto PS/2 para teclado/ratón
- 1 puerto USB Type-C con soporte USB 3.2 Gen 2x2
- 1 puerto USB 3.2 Gen 2 Type-A (rojo)
- 4 puertos USB 2.0/1.1
- 1 puerto HDMI
- 1 DisplayPort
- 1 puerto LAN RJ-45
- 3 tomas de audio
Controlador de E/S y monitoreo
| Categoría | Especificación |
|---|---|
| Controlador de E/S | Chip controlador de E/S iTE |
| Monitoreo | Detección de voltaje, temperatura, velocidad del ventilador, caudal de refrigeración líquida |
| Alertas y control | Advertencia de fallo del ventilador, control de velocidad del ventilador |
BIOS
| Categoría | Especificación |
|---|---|
| ROM | 1 flash de 128 Mbit |
| Tipo | BIOS AMI UEFI (licenciado) |
| Estándares | PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Características únicas
- Soporte para GIGABYTE Control Center (GCC)
- Soporte para Q-Flash
- Soporte para Q-Flash Plus
Software incluido
- Norton Internet Security (versión OEM)
- Software de gestión de ancho de banda LAN
Soporte del sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
Factor de forma
| Categoría | Especificación |
|---|---|
| Factor de forma | ATX |
| Dimensiones | 30.5 cm x 24.4 cm |
