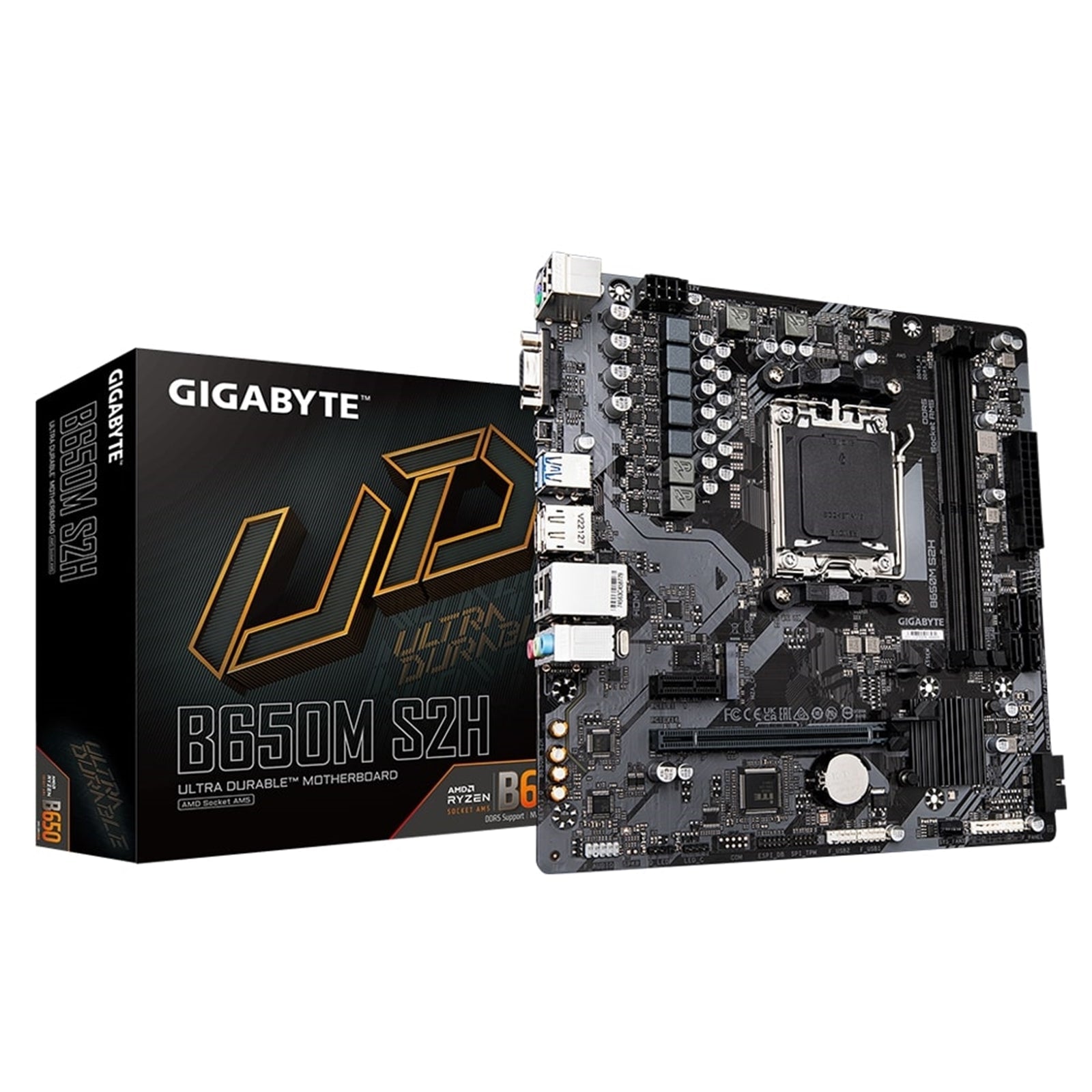

Placa base Gigabyte B650M S2H Ultra Durable AMD AM5, Micro-ATX, 2 ranuras DDR5, 1 ranura M.2, LAN GbE, 1 puerto D-Sub / 1 puerto DisplayPort / 1 puerto HDMI

Placa base Micro ATX GIGABYTE B650M S2H (rev. 1.2)

La GIGABYTE B650M S2H (rev. 1.2) es una placa base Micro ATX AMD Socket AM5 diseñada para ofrecer un rendimiento duradero, una refrigeración eficiente y un montaje de sistema sencillo para procesadores AMD Ryzen de las series 7000, 8000 y 9000.

Características principales

Soporte para plataforma AMD AM5

• Socket AMD AM5
• Soporta procesadores AMD Ryzen Series 7000 / Ryzen 8000 / Ryzen 9000

Diseño de alimentación y rendimiento

• Solución VRM digital de 5+2+2 fases
• MOSFETs de bajo RDS(on) para una entrega de energía estable
• Diseño GIGABYTE Ultra Durable con componentes de alta calidad

Soporte para memoria DDR5

• Arquitectura DDR5 de doble canal
• 2 ranuras SMD DIMM, hasta 128 GB en total (64 GB por DIMM)
• Soporta overclocking de memoria AMD EXPO e Intel XMP
• Soporte DDR5 hasta 7200(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s

Almacenamiento de alta velocidad

• 1 conector M.2 PCIe 4.0 x4
• 4 conectores SATA de 6Gb/s
• Soporte RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento NVMe y SATA

Conectividad de gráficos y pantalla

• Soporte de gráficos integrados (depende de la CPU)
• Salidas:
• 1 x D-Sub, hasta 1920x1200@60 Hz
• 1 x DisplayPort, hasta 3840x2160@144 Hz
• 1 x HDMI, hasta 4096x2160@60 Hz

Expansión y PCIe

• 1 ranura PCIe x16 (desde la CPU)
• Ryzen 7000: modo PCIe 4.0 x16
• Ryzen 8000 Phoenix 1: modo PCIe 4.0 x8
• Ryzen 8000 Phoenix 2: modo PCIe 4.0 x4
• 1 ranura PCIe 3.0 x1 (desde el chipset)
• Diseño de hardware PCIe 4.0 con PCB de baja impedancia para integridad de la señal

Conectividad de red

• Realtek GbE LAN (1 Gbps/100 Mbps/10 Mbps)
• Software de gestión de ancho de banda LAN para mejorar la latencia y la capacidad de respuesta

Audio

• CODEC de audio de alta definición Realtek
• Condensadores de audio de alta gama
• Soporte de audio de 2/4/5.1/7.1 canales
• Audio Noise Guard para aislar los circuitos de audio analógicos

Refrigeración avanzada – Smart Fan 6

Smart Fan 6 proporciona un control de refrigeración flexible y preciso: - Múltiples cabezales de ventilador compatibles con ventiladores PWM/DC y bombas de refrigeración líquida
- Soporte de alta corriente de hasta 24W (12V x 2A) con protección contra sobrecorriente
- Múltiples puntos de control de temperatura y velocidad del ventilador
- Modo de curva dual: curvas de ventilador de pendiente y escalera
- Función Fan Stop en umbrales de temperatura definidos por el usuario

Interfaz de usuario de Smart Fan 6 BIOS: - Control de curva de ventilador de 7 puntos con gráfico de velocidad ampliado
- Modos de gráfico dual de pendiente/escalera
- Entrada manual de velocidad del ventilador para un ajuste avanzado
- EZ Tuning con 4 puntos de ajuste rápido
- Perfiles de curva de ventilador guardados en la ROM del BIOS y conservados después de las actualizaciones del BIOS

Facilidad de uso y facilidad para el bricolaje

EZ-Latch - Ranura PCIe x16 con diseño de liberación rápida
- Desbloquea y retira fácilmente las tarjetas gráficas de la ranura PCIe

Q-Flash Plus - Actualiza el BIOS sin instalar CPU, memoria o tarjeta gráfica
- No es necesario entrar en el menú del BIOS

Pasos de uso de Q-Flash Plus: 1. Conecta los cables de alimentación de 24 y 8 pines a la placa base
2. Descarga el archivo del BIOS de la placa base, renómbralo a gigabyte.bin, guárdalo en una unidad flash USB y conéctala al puerto USB Q-Flash
3. Pulsa el botón Q-Flash Plus para iniciar la actualización automática del BIOS

Especificaciones

CPU

Chipset

Memoria

Gráficos integrados

Audio

LAN

Ranuras de expansión

Almacenamiento

Soporte RAID: - SSDs NVMe: RAID 0, 1, 10
- Dispositivos SATA: RAID 0, 1, 10

USB

Desde la CPU: - 2 puertos USB 3.2 Gen 1 (panel trasero)
- 1 puerto USB 2.0/1.1 (panel trasero)

Desde el chipset: - 2 puertos USB 3.2 Gen 1 (cabezal interno)
- 7 puertos USB 2.0/1.1 (3 en el panel trasero, 4 en cabezales internos)

Conectores internos de E/S

• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX 12V de 8 pines
• 1 cabezal de ventilador de CPU
• 2 cabezales de ventilador del sistema
• 1 cabezal de tira LED direccionable
• 1 cabezal de tira LED RGB
• 1 conector M.2 Socket 3
• 4 conectores SATA de 6Gb/s
• 1 cabezal de panel frontal
• 1 cabezal de audio de panel frontal
• 1 cabezal USB 3.2 Gen 1
• 2 cabezales USB 2.0/1.1
• 1 cabezal Trusted Platform Module (para módulos GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
• 1 jumper Clear CMOS

Conectores del panel trasero

• 4 puertos USB 2.0/1.1
• 1 puerto PS/2 para teclado/ratón
• 1 puerto D-Sub
• 1 botón Q-Flash Plus
• 2 puertos USB 3.2 Gen 1
• 1 DisplayPort
• 1 puerto HDMI
• 1 puerto LAN RJ-45
• 3 conectores de audio

Controlador de E/S

• Chip controlador de E/S iTE

Monitorización de hardware

• Detección de voltaje
• Detección de temperatura
• Detección de velocidad del ventilador
• Detección de caudal de refrigeración líquida
• Advertencia de fallo del ventilador
• Control de velocidad del ventilador

BIOS

• 1 flash de 256 Mbit
• BIOS AMI UEFI (licenciado)
• Soporta: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

• Soporte para GIGABYTE Control Center (GCC)
• Soporte para Q-Flash
• Soporte para Q-Flash Plus

Software incluido

• Norton Internet Security (versión OEM)
• Software de gestión de ancho de banda LAN

Soporte de sistema operativo

• Windows 11 de 64 bits
• Windows 10 de 64 bits

Factor de forma

• Micro ATX
• Dimensiones: 23,0 cm x 22,5 cm

La GIGABYTE B650M S2H (rev. 1.2) combina el soporte de CPU AM5, memoria DDR5, compatibilidad con PCIe 4.0, refrigeración Smart Fan 6 y características fáciles de usar como EZ-Latch y Q-Flash Plus, lo que la convierte en una base sólida y fiable para sistemas compactos basados en AMD.
