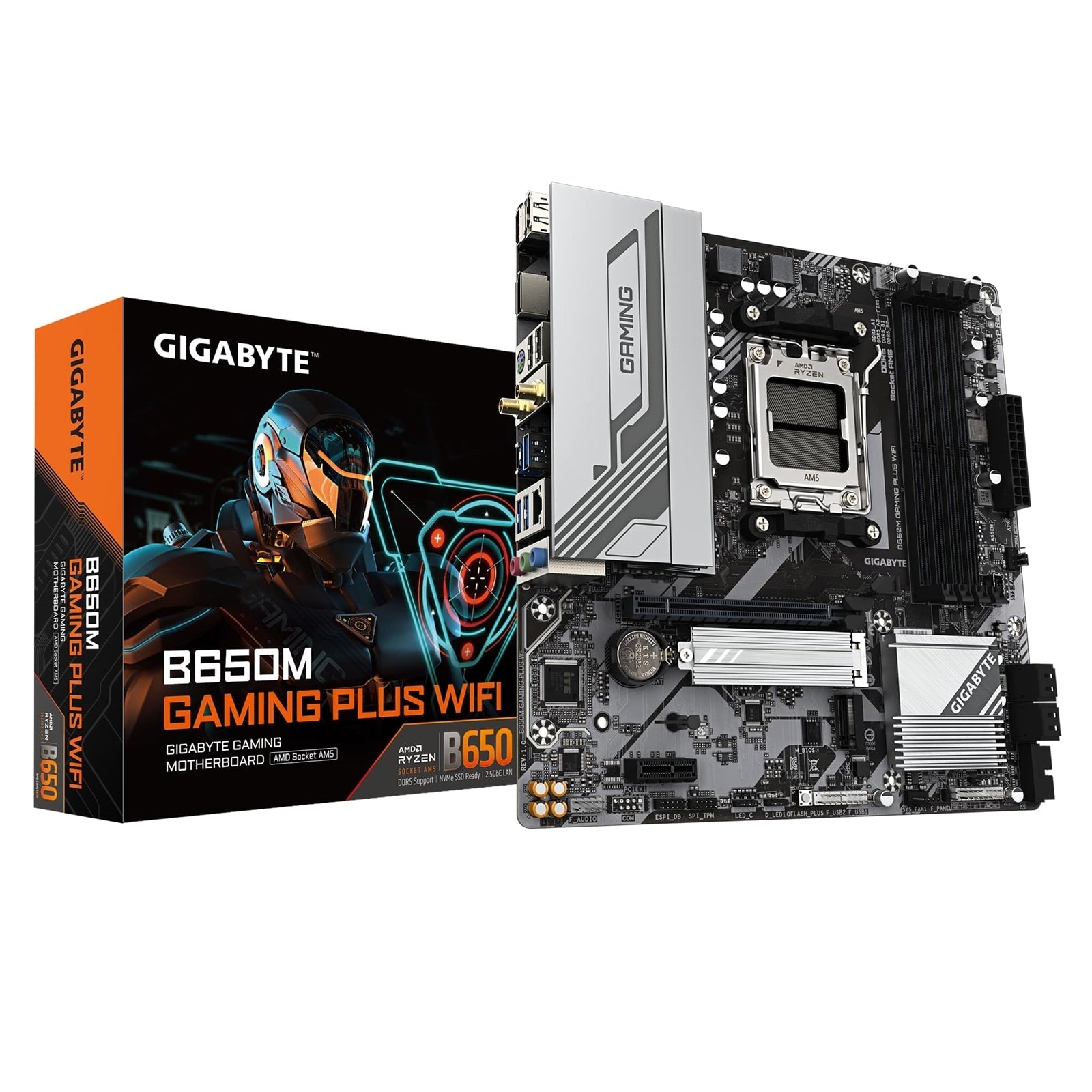

Placa base B650M GAMING PLUS WIFI
La B650M GAMING PLUS WIFI es una placa base micro ATX diseñada para el zócalo AMD AM5, que ofrece rendimiento avanzado, conectividad rápida y control de refrigeración eficiente en un formato compacto.
Características principales
Compatibilidad con zócalo AMD AM5
- Compatible con:
- Procesadores AMD Ryzen™ Serie 9000
- Procesadores AMD Ryzen™ Serie 8000
- Procesadores AMD Ryzen™ Serie 7000
Rendimiento inigualable
- Solución VRM digital de 5+2+2 fases
Memoria DDR5 de alta velocidad
- DDR5 de doble canal
- 4 ranuras DIMM SMD
- Compatible con módulos de memoria AMD EXPO™ e Intel® XMP
Almacenamiento de supervelocidad
EZ-Latch
- Ranura PCIe x16 con diseño de liberación rápida
Redes rápidas
- Wi-Fi 802.11ax
- LAN de 2,5 GbE
Conectividad extendida
Smart Fan 6
- Múltiples sensores de temperatura
- Conectores de ventilador híbridos con FAN STOP
Q-Flash Plus
- Actualizar la BIOS sin instalar CPU, memoria o tarjeta gráfica
Especificaciones
CPU
| Especificación |
Detalles |
| Zócalo |
AMD Socket AM5 |
| CPUs compatibles |
Procesadores AMD Ryzen™ Serie 9000 / 8000 / 7000 |
| Nota |
Para obtener la lista de compatibilidad de CPU más reciente, consulte el sitio web de GIGABYTE. |
Chipset
| Especificación |
Detalles |
| Chipset |
AMD B650 |
Memoria
| Especificación |
Detalles |
| Memoria compatible |
DDR5 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 MT/s |
| Ranuras DIMM |
4 zócalos DIMM DDR5 |
| Capacidad máxima |
Hasta 256 GB (64 GB por DIMM) |
| Arquitectura |
Arquitectura de memoria de doble canal |
| Compatibilidad de módulos |
DIMM sin búfer sin ECC 1Rx8 / 2Rx8 / 1Rx16 |
| Compatibilidad de perfiles |
Módulos de memoria AMD EXPO™ y XMP |
| Nota |
La configuración de la CPU y la memoria puede afectar los tipos, velocidades y número de módulos compatibles. Consulte la Lista de compatibilidad de memoria de GIGABYTE para obtener más detalles. |
BIOS
| Especificación |
Detalles |
| Flash ROM |
1 x 256 Mbit flash |
| Tipo de BIOS |
BIOS UEFI AMI con licencia |
| Conformidad |
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 |
Gráficos
| Especificación |
Detalles |
| Gráficos integrados |
Procesador de gráficos integrado con compatibilidad con gráficos AMD Radeon™ |
| DisplayPort |
2 x DisplayPort, máx. 3840x2160@144 Hz, DisplayPort 1.4 |
| HDMI |
1 x HDMI, máx. 4096x2160@60 Hz, HDMI 2.1, HDCP 2.3, compatible con HDMI 2.1 TMDS nativo |
| Pantalla múltiple |
Admite hasta tres pantallas simultáneamente |
| Nota |
Las especificaciones gráficas pueden variar según la compatibilidad de la CPU. |
Audio
| Especificación |
Detalles |
| Códec |
CODEC de audio Realtek® |
| Audio |
Audio de alta definición |
| Canales |
2 / 4 / 5.1 / 7.1 canales* |
* La funcionalidad del conector de audio se puede cambiar utilizando el software de audio. Configure el audio de 7.1 canales en el software de audio.
LAN
| Especificación |
Detalles |
| Controlador |
Chip LAN Realtek® 2.5GbE |
| Velocidades |
2,5 Gbps / 1 Gbps / 100 Mbps |
LAN inalámbrica
| Revisión de PCB |
Especificación |
| PCB rev. 1.0 |
Realtek® Wi-Fi 6E RTL8852CE: Wi-Fi a/b/g/n/ac/ax, bandas de 2.4/5/6 GHz, Bluetooth 5.3, inalámbrico 11ax 160MHz |
| PCB rev. 1.1/1.2 |
Realtek® Wi-Fi 6 RTL8851BE: Wi-Fi a/b/g/n/ac/ax, bandas de 2.4/5 GHz, Bluetooth 5.3, inalámbrico 11ax 80MHz |
Ranuras de expansión
| Ranura |
Fuente |
Detalles |
| 1 x PCIEX16 |
CPU |
AMD Ryzen™ 7000 / 9000: modo PCIe 4.0 x16; AMD Ryzen™ 8000 Phoenix 1: PCIe 4.0 x8; AMD Ryzen™ 8000 Phoenix 2: PCIe 4.0 x4* |
| 1 x PCIEX1 |
Chipset |
PCIe 3.0 x1 |
* La ranura PCIEX16 solo puede admitir una tarjeta gráfica o un SSD NVMe.
Almacenamiento
| Conector |
Fuente |
Dispositivos compatibles |
| 1 x M2A_CPU |
CPU |
Zócalo 3, tecla M, SSD tipo 2580 PCIe 4.0 x4/x2 (Ryzen™ Series 7000 / 8000 / 9000 según se especifica) |
| 1 x M2C_SB |
Chipset |
Zócalo 3, tecla M, SSD tipo 22110/2280 PCIe 4.0 x4/x2 |
| 4 x SATA |
Chipset |
4 conectores SATA de 6Gb/s |
RAID
| Tipo de almacenamiento |
Compatibilidad RAID |
| SSD NVMe |
RAID 0, 1, 10 |
| SATA |
RAID 0, 1, 10 |
USB
Desde la CPU:
- 1 puerto USB Type-C® en el panel trasero (USB 3.2 Gen 1)
- 1 puerto USB 3.2 Gen 1 en el panel trasero
- 1 puerto USB 2.0/1.1 en el panel trasero
Desde el chipset:
- 2 puertos USB 3.2 Gen 1 en el panel trasero
- 1 puerto USB Type-C® con compatibilidad con USB 3.2 Gen 1 (cabezal interno)
- 2 puertos USB 3.2 Gen 1 (cabezal interno)
- 5 puertos USB 2.0/1.1
- 1 en el panel trasero
- 4 a través de cabezales USB internos
Conectores internos
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX 12V de 8 pines
- 1 cabezal de ventilador de CPU
- 2 cabezales de ventilador del sistema
- 2 cabezales de tira de LED direccionables
- 1 cabezal de tira de LED RGB
- 2 conectores M.2 Socket 3
- 4 conectores SATA de 6Gb/s
- 1 cabezal de panel frontal
- 1 cabezal de audio de panel frontal
- 1 cabezal USB Type-C® (USB 3.2 Gen 1)
- 1 cabezal USB 3.2 Gen 1
- 2 cabezales USB 2.0/1.1
- 1 cabezal de módulo de plataforma segura (solo para módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
- 1 botón Q-Flash Plus
- 1 puente de reinicio
- 1 puente Clear CMOS
E/S del panel trasero
- 1 puerto de teclado/ratón PS/2
- 1 puerto USB Type-C® (USB 3.2 Gen 1)
- 3 puertos USB 3.2 Gen 1
- 2 puertos USB 2.0/1.1
- 1 puerto HDMI
- 2 puertos DisplayPort
- 2 conectores de antena SMA (2T2R) (1T1R)**
- 1 puerto LAN RJ-45
- 3 conectores de audio
** Solo para Realtek® Wi-Fi 6 RTL8851BE.
Factor de forma
| Especificación |
Detalles |
| Factor de forma |
Micro ATX |
| Dimensiones |
24,4 cm x 24,4 cm |
Soporte del sistema operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
