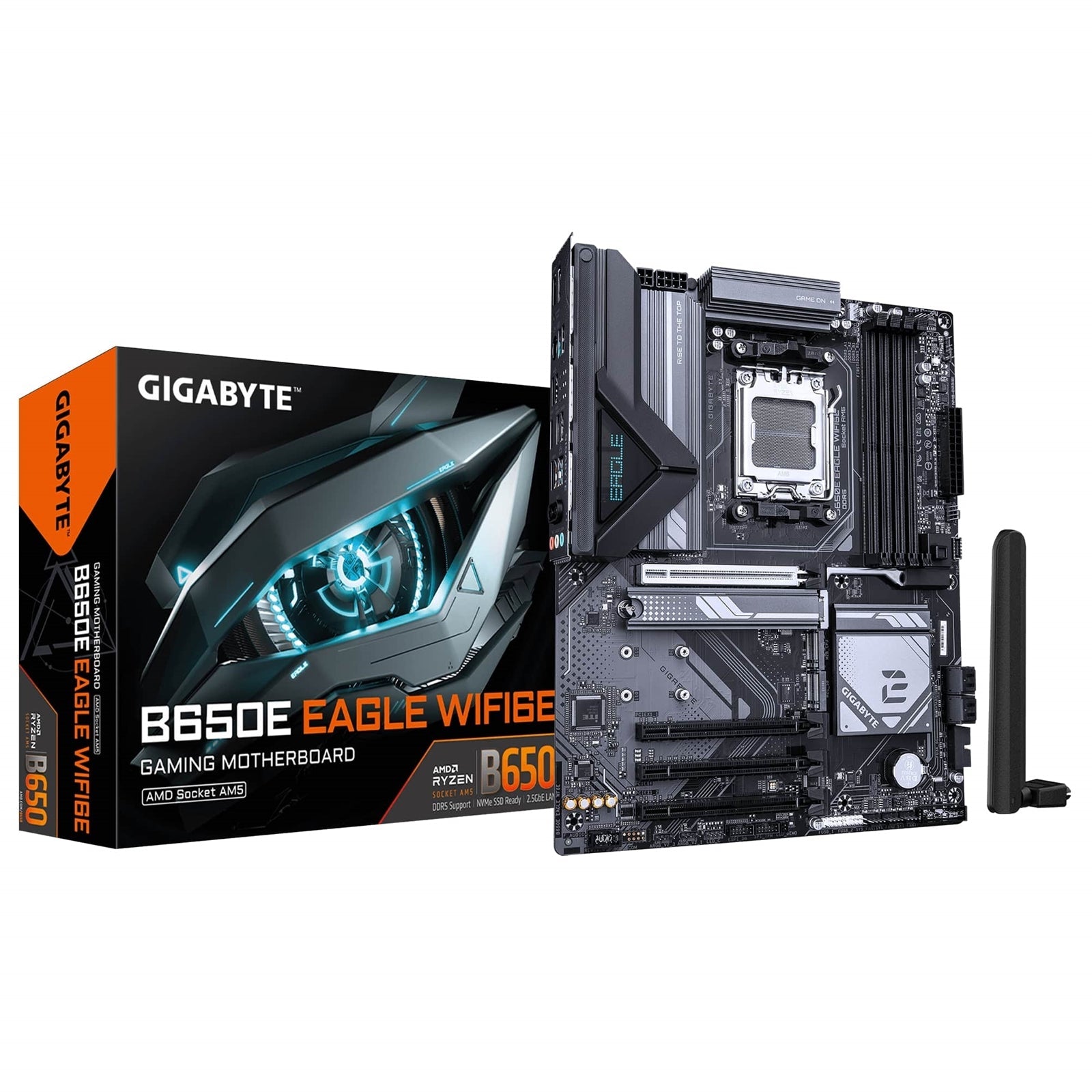

Placa base Gigabyte B650E EAGLE WIFI6E con socket AMD AM5, ATX, 4 ranuras DDR5, 3 sockets M.2, escudo de E/S integrado, LAN de 2.5GbE, Wi-Fi 6E, 1 DisplayPort / 1 puerto HDMI

Tarjeta madre GIGABYTE B650E EAGLE WIFI 6E

AMD Socket AM5 | DDR5 | PCIe 5.0 | Wi-Fi 6E

Características clave

• Compatibilidad con AMD Socket AM5

• Compatible con procesadores de las series AMD Ryzen™ 7000 / Ryzen™ 8000 / Ryzen™ 9000

• Rendimiento sin igual

• Solución VRM digital de 8+2+2 fases

• Memoria DDR5 de alta velocidad

• DDR5 de doble canal
• 4 ranuras DIMM SMD

• Compatible con módulos de memoria AMD EXPO™ e Intel® XMP

• Almacenamiento de supervelocidad

• 1 conector PCIe 5.0 M.2

• 2 conectores PCIe 4.0 M.2

• Diseño térmico avanzado

• Protección térmica M.2 para ayudar a mantener la estabilidad de la alimentación VRM y el rendimiento de los SSD M.2 22110

• EZ-Latch Plus

• Ranuras PCIe x16 con diseño de liberación rápida y sin tornillos

• Conexión en red rápida

• Wi-Fi 6E 802.11ax

• LAN GbE

• WIFI EZ-Plug

• Instalación rápida y sencilla de la antena Wi-Fi

• Conectividad extendida

• DisplayPort, HDMI

• USB® trasero de 10 Gb/s

• Smart Fan 6

• Múltiples sensores de temperatura

• Cabezales de ventilador híbridos con FAN STOP

• Q-Flash Plus

• Actualiza la BIOS sin instalar CPU, memoria o tarjeta gráfica

Especificaciones

CPU

Chipset

Memoria

BIOS

Gráficos

Procesador gráfico integrado con soporte para gráficos AMD Radeon™ (dependiendo de la CPU):

• DisplayPort
• 1 DisplayPort
• Resolución máxima: 3840×2160 a 144 Hz

• Compatible con DisplayPort 1.4 y HDR

• HDMI

• 1 puerto HDMI
• Resolución máxima: 4096×2160 a 60 Hz
• Compatible con HDMI 2.1, HDCP 2.3 y HDR
• Compatible con puertos nativos HDMI 2.1 compatibles con TMDS

Las especificaciones gráficas pueden variar según la compatibilidad de la CPU.

Audio

* La funcionalidad del conector de audio se puede cambiar utilizando el software de audio. Para configurar audio de 7.1 canales, utilice la configuración del software de audio.

LAN

LAN inalámbrica

Ranuras de expansión

CPU:

• 1 ranura PCI Express x16 (PCIEX16)
• AMD Ryzen™ serie 9000 / 7000: modo PCIe 5.0 x16
• AMD Ryzen™ serie 8000 – Phoenix 1: modo PCIe 4.0 x8
• AMD Ryzen™ serie 8000 – Phoenix 2: modo PCIe 4.0 x4
• La ranura PCIEX16 solo puede admitir una tarjeta gráfica o un SSD NVMe. Si solo se instala una tarjeta gráfica, debe estar en la ranura PCIEX16.

Chipset:

• 1 ranura PCI Express x16 (PCIEX4), PCIe 4.0, funcionando a x4
• 2 ranuras PCI Express x16 (PCIEX1_1, PCIEX1_2), PCIe 3.0, funcionando a x1
• PCIEX1_1 y PCIEX1_2 comparten ancho de banda con SATA3 0 y SATA3 1. SATA3 0/1 no estarán disponibles cuando se instale un dispositivo en PCIEX1_1 o PCIEX1_2.

Almacenamiento

• Conectores M.2

• M2A_CPU (integrado en la CPU)

  • Zócalo 3, clave M, SSD tipo 22110/2280
  • AMD Ryzen™ 9000 / 7000: SSD PCIe 5.0 x4/x2
  • AMD Ryzen™ serie 8000 – Phoenix 1: SSD PCIe 4.0 x4/x2
  • AMD Ryzen™ serie 8000 – Phoenix 2: SSD PCIe 4.0 x4/x2

• M2B_CPU (integrado en la CPU)

  • Zócalo 3, clave M, SSD tipo 22110/2280
  • AMD Ryzen™ 9000 / 7000: SSD PCIe 4.0 x4/x2
  • AMD Ryzen™ serie 8000 – Phoenix 1: SSD PCIe 4.0 x4/x2
  • AMD Ryzen™ serie 8000 – Phoenix 2: SSD PCIe 4.0 x2

• M2C_SB (integrado en el chipset)

  • Zócalo 3, clave M, SSD tipo 22110/2280
  • SSD PCIe 4.0 x2

• SATA

• 4 conectores SATA 6 Gb/s

RAID

USB

Desde la CPU:

• 1 puerto USB tipo C® en el panel trasero (USB 3.2 Gen 1)
• 2 puertos USB 3.2 Gen 2 tipo A (rojos) en el panel trasero

Desde el Chipset:

• 1 puerto USB tipo C® con soporte USB 3.2 Gen 1 (a través de cabezal interno)
• 4 puertos USB 3.2 Gen 1
• 2 en el panel trasero
• 2 a través de cabezal interno
• 4 puertos USB 2.0/1.1 en el panel trasero

Chipset + Hub USB 2.0:

• 4 puertos USB 2.0/1.1 a través de cabezales internos

Conectores internos

• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX de 12 V de 8 pines
• 1 conector de alimentación ATX de 12 V de 4 pines
• 1 cabezal de ventilador de CPU
• 1 cabezal de ventilador de CPU / bomba de refrigeración líquida
• 3 cabezales de ventilador de sistema
• 1 cabezal de ventilador de sistema / bomba de refrigeración líquida
• 3 cabezales de tira LED RGB Gen2 direccionables
• 1 cabezal de tira LED RGB
• 3 conectores M.2 Zócalo 3
• 4 conectores SATA de 6 Gb/s
• 1 cabezal del panel frontal
• 1 cabezal de audio del panel frontal
• 1 cabezal USB tipo C® (USB 3.2 Gen 1)
• 1 cabezal USB 3.2 Gen 1
• 2 cabezales USB 2.0/1.1
• 1 cabezal Trusted Platform Module (solo para el módulo GC-TPM2.0 SPI V2)
• 1 botón de reinicio
• 1 puente de reinicio
• 1 puente Clear CMOS

E/S del panel trasero

• 1 DisplayPort
• 1 puerto HDMI
• 1 botón Q-Flash Plus
• 4 puertos USB 2.0/1.1
• 1 puerto para teclado/ratón PS/2
• 2 puertos USB 3.2 Gen 2 tipo A (rojos)
• 1 puerto USB tipo C® (USB 3.2 Gen 1)
• 1 puerto LAN RJ-45
• 2 puertos USB 3.2 Gen 1
• 2 conectores de antena (1T1R)
• 3 tomas de audio

Factor de forma

Compatibilidad con sistemas operativos

• Windows 11 de 64 bits
• Windows 10 de 64 bits
