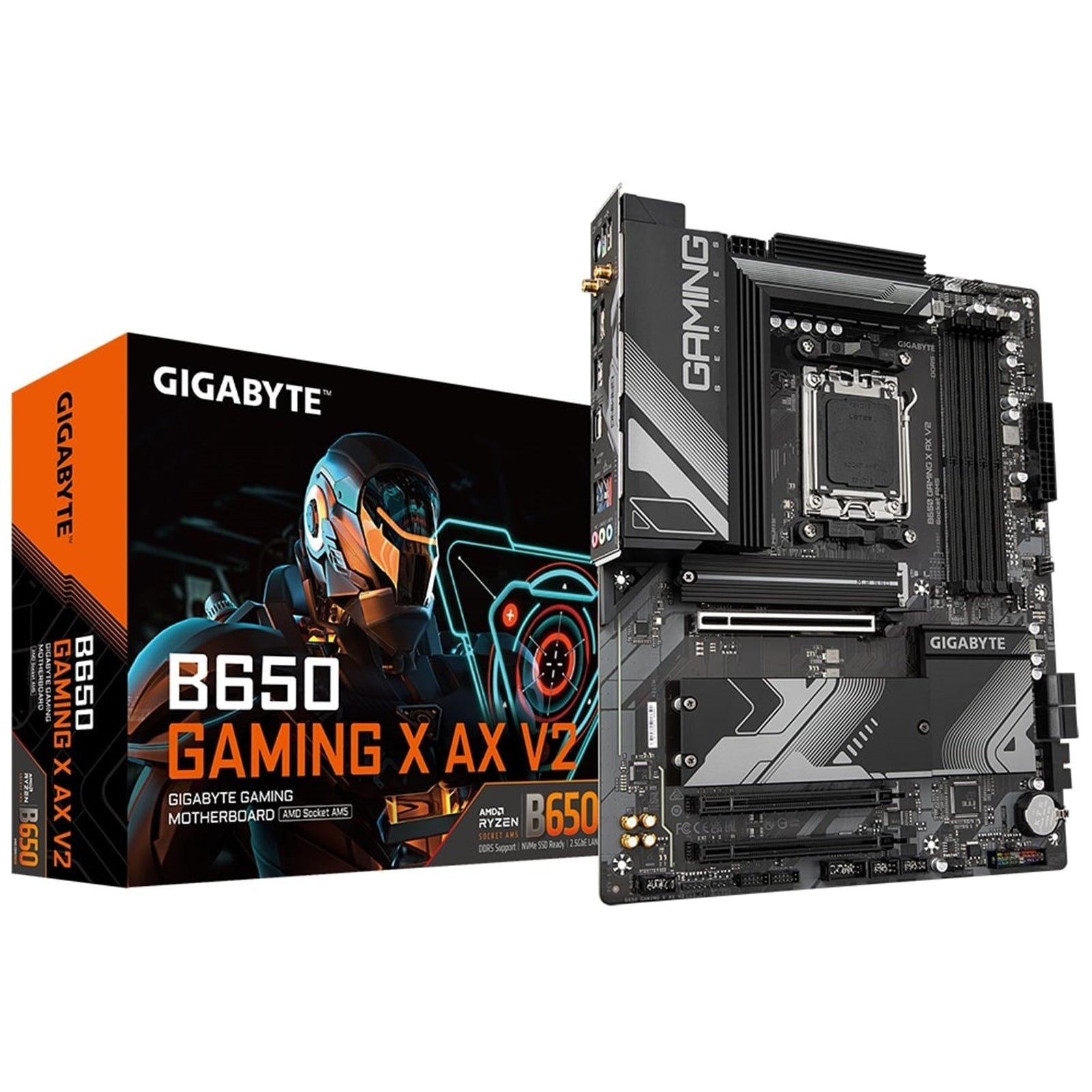

Placa base GIGABYTE B650 GAMING X AX V2 (AMD AM5)
La GIGABYTE B650 GAMING X AX V2 es una placa base gaming AMD Socket AM5 diseñada para los procesadores AMD Ryzen Serie 7000 y Ryzen Serie 8000, que combina un potente diseño VRM, compatibilidad con DDR5, almacenamiento PCIe 5.0, redes de última generación y controles avanzados de refrigeración.
Características principales
- Compatibilidad con AMD Socket AM5
- Compatible con procesadores AMD Ryzen Serie 7000
-
Compatible con procesadores AMD Ryzen Serie 8000
-
VRM digital directo
- Solución VRM digital de 8+2+2 fases
-
Diseñado para ayudar a garantizar un suministro de energía estable para las CPU AMD modernas
-
Memoria DDR5 de alta velocidad
- Arquitectura DDR5 de doble canal
- 4 ranuras DIMM SMD
- Compatible con módulos de memoria AMD EXPO e Intel XMP
-
Compatibilidad con overclocking DDR5 EXPO y XMP hasta 8000 y más allá
-
Almacenamiento SuperSpeed M.2
- 1 conector M.2 PCIe 5.0 x4
-
2 conectores M.2 PCIe 4.0 x4
-
Diseño térmico avanzado
- Disipador de calor MOSFET totalmente cubierto
-
Protector térmico M.2 para ayudar a mantener la estabilidad del VRM y el rendimiento de la SSD M.2 25110
-
PCIe EZ-Latch
-
Ranura PCIe x16 con diseño de liberación rápida para facilitar la instalación y extracción de tarjetas gráficas
-
Redes rápidas
- LAN de 2.5 GbE
-
Red inalámbrica Wi-Fi 6E 802.11ax
-
Conectividad extendida
- DisplayPort, HDMI
- USB-C trasero de 10 Gb/s
-
USB-C frontal de 20 Gb/s
-
Control de refrigeración Smart Fan 6
- Múltiples sensores de temperatura
- Cabezales híbridos de ventilador con FAN STOP
-
Ajuste avanzado de la curva del ventilador en la BIOS
-
Q-Flash Plus
- Actualiza la BIOS sin instalar CPU, memoria o tarjeta gráfica
Red Wi-Fi 6E y 2.5 GbE
- Wi-Fi 6E 802.11ax
- Nueva banda dedicada de 6 GHz
- Permite un rendimiento inalámbrico de clase gigabit
- Busca una transmisión de video fluida, una mejor experiencia de juego, menos conexiones perdidas y velocidades de hasta 2.4 Gbps
-
Bluetooth 5 ofrece un alcance 4 veces superior al BT 4.2 con una transmisión más rápida
-
LAN de 2.5 GbE
- Chip LAN Realtek de 2.5 GbE (2.5 Gbps / 1 Gbps / 100 Mbps)
- Diseñado para velocidades ultrarrápidas y un retraso mínimo para los juegos
Diseño de hardware PCIe 4.0
Las placas base GIGABYTE B650 están preparadas para dispositivos PCIe 4.0, que se espera que ofrezcan hasta el doble de ancho de banda que los dispositivos PCIe 3.0. GIGABYTE utiliza un diseño de PCB de baja impedancia para ayudar a mantener la integridad de la señal y el rendimiento.
Audio de alta fidelidad
- Condensadores de audio de alta gama
- Condensadores de alta calidad para un audio de alta resolución y alta fidelidad
-
Diseñado para ofrecer efectos de sonido realistas para los jugadores
-
Protección contra el ruido de audio
- Aislamiento a nivel de PCB de componentes de audio analógicos sensibles de posibles ruidos
Características de refrigeración Smart Fan 6
Smart Fan 6 proporciona una gestión avanzada de la refrigeración para mantener los sistemas de juego frescos y silenciosos.
Funciones de refrigeración principales
- Soporte de alta corriente
- Cada cabezal de ventilador admite ventiladores PWM y DC y bombas de refrigeración líquida
-
Hasta 24 W (12 V x 2 A) por cabezal con protección contra sobrecorriente
-
Control de precisión
-
Múltiples puntos de control de temperatura y velocidad del ventilador para curvas de ventilador precisas
-
Modo de curva dual
-
Modos de pendiente (lineal) y escalonado (no lineal) para diferentes escenarios de usuario
-
Parada del ventilador
- Los ventiladores pueden detenerse por completo por debajo de los umbrales de temperatura definidos por el usuario
Mejoras en la interfaz de usuario de la BIOS de Smart Fan 6
- Aumento de los puntos de control de 5 a 7
- Gráfico de velocidad del ventilador más grande para un control más preciso
- Cambio rápido entre los modos de pendiente y escalonado
- Entrada manual de velocidad para usuarios avanzados
- Sintonización EZ con 4 puntos personalizables para generar curvas automáticamente
- Los perfiles de curva del ventilador se pueden guardar en la ROM de la BIOS y se conservan después de las actualizaciones de la BIOS
Especificaciones
General
| Categoría | Detalles |
|---|---|
| Zócalo de CPU | AMD Socket AM5 |
| CPU compatibles | Procesadores AMD Ryzen 7000 / Ryzen 8000 Series |
| Chipset | AMD B650 |
| Factor de forma | ATX (30.5 cm x 24.4 cm) |
| Sistema operativo | Windows 11 de 64 bits, Windows 10 de 64 bits |
Memoria
| Característica | Detalles |
|---|---|
| Tipo de memoria | DDR5 |
| Velocidades soportadas | DDR5 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s |
| Ranuras | 4 zócalos DIMM DDR5 |
| Capacidad máxima | Hasta 192 GB (48 GB por DIMM) |
| Arquitectura de canal | Doble canal |
| Soporte de módulo | DIMM sin búfer y sin ECC 1Rx8 / 2Rx8 / 1Rx16 |
| Perfiles de overclocking | Soporte AMD EXPO e Intel XMP |
Gráficos integrados
| Salida | Resolución máxima |
|---|---|
| DisplayPort | 3840 x 2160 a 144 Hz |
| HDMI | 4096 x 2160 a 60 Hz |
- Procesador de gráficos integrado: Compatibilidad con gráficos AMD Radeon (depende de la CPU)
Audio
| Característica | Detalles |
|---|---|
| Códec | CODEC de audio Realtek |
| Canales de audio | 2 / 4 / 5.1 / 7.1 canales |
| Mejoras | Condensadores de audio de alta gama, protector de ruido de audio |
LAN e inalámbrico
| Característica | Detalles |
|---|---|
| LAN cableada | Realtek 2.5GbE LAN (2.5 Gbps / 1 Gbps / 100 Mbps) |
| Inalámbrico (rev. PCB 1.0) | Realtek Wi-Fi 6E RTL8852CE, WiFi a/b/g/n/ac/ax, 2.4/5/6 GHz, BT 5.3, 11ax 160 MHz |
| Inalámbrico (rev. PCB 1.1) | AMD Wi-Fi 6E RZ616 (MT7922A22M), WiFi a/b/g/n/ac/ax, 2.4/5/6 GHz, BT 5.2, 11ax 160 MHz |
Ranuras de expansión
| Ranura | Fuente | Estándar | Modo / Notas |
|---|---|---|---|
| 1 x PCIEX16 | CPU | PCIe 4.0 | Ryzen 7000: x16; Ryzen 8000 Phoenix 1: x8; Phoenix 2: x4 |
| 2 x PCIEX1 (PCIEX1_1/2) | Chipset | PCIe 3.0 | Modo x1 |
- La ranura PCIEX16 admite una tarjeta gráfica o una SSD NVMe.
- Para configuraciones de tarjeta gráfica única, instálela en la ranura PCIEX16.
Almacenamiento
| Conector | Fuente | Tipo | Soporte |
|---|---|---|---|
| 1 x M2A_CPU | CPU | M.2 Socket 3, M key, 25110/2580 | Ryzen 7000: PCIe 5.0 x4/x2; Ryzen 8000 Phoenix 1/2: PCIe 4.0 x4/x2 |
| 1 x M2B_CPU | CPU | M.2 Socket 3, M key, 25110/2580 | Ryzen 7000: PCIe 4.0 x4/x2; Ryzen 8000 Phoenix 1: PCIe 4.0 x4/x2; Phoenix 2: PCIe 4.0 x2 |
| 1 x M2C_SB | Chipset | M.2 Socket 3, M key, 25110/2580 | PCIe 4.0 x4/x2 |
| 4 x SATA 6Gb/s | Chipset | SATA | SATA 6Gb/s |
Compatibilidad con RAID
- RAID 0, RAID 1, RAID 10 para SSD NVMe
- RAID 0, RAID 1, RAID 10 para dispositivos SATA
Conectividad USB
CPU
- Trasero:
- 1 x USB Tipo-C (USB 3.2 Gen 2)
- 1 x USB 3.2 Gen 2 Tipo-A (rojo)
-
1 x USB 3.2 Gen 1 Tipo-A
-
CPU + Concentrador USB 2.0:
- 3 puertos USB 2.0/1.1 (traseros)
Chipset
- Interno:
- 1 cabezal USB Tipo-C (USB 3.2 Gen 2x2)
- 1 cabezal USB 3.2 Gen 1 (2 puertos)
-
2 cabezales USB 2.0/1.1 (4 puertos)
-
Trasero (procedente del chipset):
- 2 puertos USB 3.2 Gen 1
Conectores E/S internos
- Alimentación:
- 1 conector de alimentación principal ATX de 24 pines
- 1 conector de alimentación ATX 12V de 8 pines
-
1 conector de alimentación ATX 12V de 4 pines
-
Refrigeración:
- 1 cabezal de ventilador de CPU
- 1 cabezal de ventilador de CPU para refrigeración líquida
- 2 cabezales de ventilador del sistema
-
1 cabezal de ventilador del sistema / bomba de refrigeración líquida
-
RGB y LED:
- 2 cabezales de tira de LED direccionables
- 2 cabezales de tira de LED RGB
-
1 cabezal de tira de LED del disipador de CPU / tira de LED RGB
-
Almacenamiento:
- 3 conectores M.2 Socket 3
-
4 conectores SATA 6Gb/s
-
Panel frontal y audio:
- 1 cabezal de panel frontal
-
1 cabezal de audio del panel frontal
-
USB:
- 1 cabezal USB Tipo-C (USB 3.2 Gen 2x2)
- 1 cabezal USB 3.2 Gen 1
-
2 cabezales USB 2.0/1.1
-
Otros:
- 1 cabezal de Trusted Platform Module (para módulos de la serie GC-TPM2.0 SPI)
- 1 cabezal de puerto serie
- 1 botón de reinicio
- 1 puente de reinicio
- 1 puente de borrado de CMOS
Conectores del panel trasero
- 2 conectores de antena SMA (2T2R)
- 1 botón Q-Flash Plus
- 1 DisplayPort
- 1 puerto HDMI
- 1 USB Tipo-C (USB 3.2 Gen 2)
- 1 USB 3.2 Gen 2 Tipo-A (rojo)
- 3 puertos USB 3.2 Gen 1
- 3 puertos USB 2.0/1.1
- 1 RJ-45 (LAN de 2.5 GbE)
- 3 tomas de audio
Controlador de E/S y monitorización
- Chip controlador de E/S iTE
Monitorización de H/W
- Detección de voltaje
- Detección de temperatura
- Detección de velocidad del ventilador
- Detección de caudal de refrigeración líquida
- Advertencia de fallo del ventilador
- Control de velocidad del ventilador
BIOS
- 1 flash de 256 Mbit
- BIOS AMI UEFI con licencia
- Soporte para: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características y software únicos
- Soporte para GIGABYTE Control Center (GCC)
- Soporte para Q-Flash
- Soporte para Q-Flash Plus
Software incluido
- Norton Internet Security (versión OEM)
- Software de gestión de ancho de banda LAN
La GIGABYTE B650 GAMING X AX V2 ofrece una plataforma AM5 rica en funciones con un potente suministro de energía, compatibilidad con DDR5, almacenamiento PCIe 5.0, Wi-Fi 6E, LAN de 2.5 GbE y amplios controles de refrigeración, lo que la convierte en una base versátil para las construcciones modernas de juegos y rendimiento de AMD.
