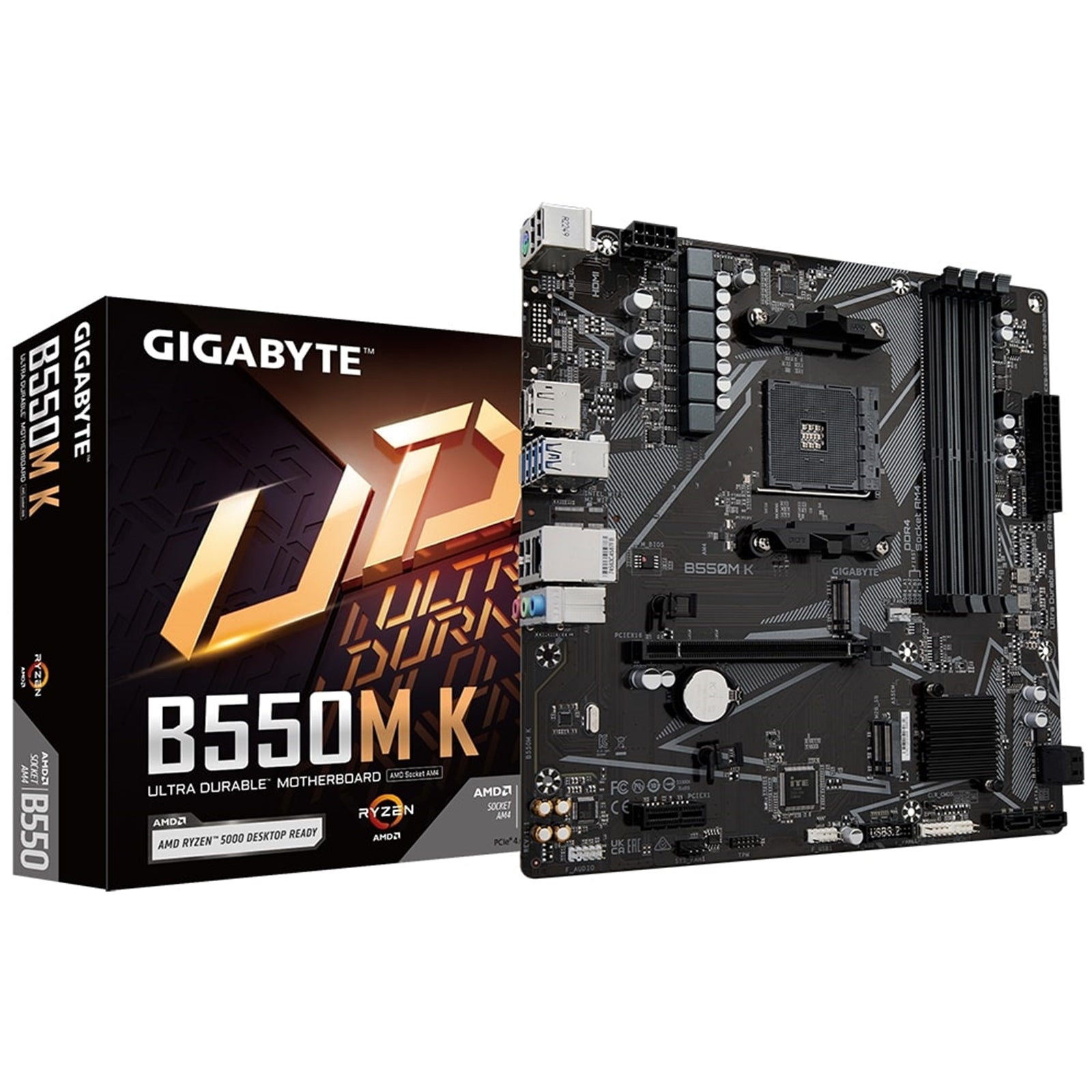

Placa Base GIGABYTE B550M K (rev. 1.1) Micro ATX
La GIGABYTE B550M K (rev. 1.1) es una placa base Micro ATX diseñada para procesadores AMD Ryzen, que combina un rendimiento PCIe 4.0 de alta velocidad, conectividad dual M.2 ultrarrápida, audio mejorado y funciones duraderas de protección de hardware.
Características Clave
- Soporte de CPU
- AMD Socket AM4
-
Soporta:
- Series AMD Ryzen 5000
- Series AMD Ryzen 5000 G
- Series AMD Ryzen 4000 G
- Procesadores AMD Ryzen 3000 y Ryzen 3000 G
-
Memoria
- DDR4 de Doble Canal ECC / Non-ECC Sin Búfer
-
4 ranuras DIMM, hasta 128 GB en total
-
Gráficos y Expansión
- Ranura Ultra Durable PCIe 4.0 Ready x16
-
DisplayPort trasero y HDMI para soporte multi-pantalla
-
Almacenamiento
-
Conectores M.2 NVMe PCIe 4.0/3.0 duales ultrarrápidos
-
Redes
-
LAN Realtek GbE con gestión de ancho de banda
-
Audio
- Condensadores de audio de alta calidad
-
Diseño Audio Noise Guard para una claridad de audio mejorada
-
Refrigeración y Control
- Smart Fan 5 con múltiples sensores de temperatura
-
Cabezales de ventilador híbridos con FAN STOP para un silencio de ventilador
-
Fiabilidad y Protección
- Diseño de resistencias anti-azufre
- Protección contra sobretensiones y ESD
- PCB de fibra de vidrio para protección contra la humedad
- MOSFETs de bajo RDS(on) para menor calor y eficiencia energética
- Conectores de alimentación de clavija sólida
- Soporte de doble bloqueo patentado por GIGABYTE
Rendimiento
Ranura M.2 PCIe 4.0
- Ranura M.2 PCIe 4.0 x4 con menor impedancia para un rendimiento de SSD de alta velocidad.
Ranura PCIe 4.0
- Ranura PCIe 4.0 x16 con mayor ancho de banda y menor impedancia para tarjetas gráficas dedicadas y de expansión.
Conectividad
Conectores M.2 NVMe PCIe 4.0/3.0 Duales
- Conectores M.2 NVMe PCIe 4.0/3.0 x4 y PCIe 3.0 x2.
- Admite conectividad en modo NVMe o SATA para dispositivos SSD M.2.
- Ofrece una velocidad de transferencia de datos de hasta 64 Gb/s.
- Admite modos RAID para una solución de almacenamiento de alta velocidad ideal.
LAN GbE con Gestión de Ancho de Banda
- LAN Realtek GbE con aplicación de gestión de ancho de banda de red.
- Ayuda a mejorar la latencia de red y mantener tiempos de ping bajos en entornos LAN concurridos.
HDMI 2.1 y DisplayPort
- HDMI 2.1 con:
- Compatibilidad retroactiva con HDMI 2.0 / 1.4
- Hasta 48 Gb/s de ancho de banda
- Soporte para 4K / 60P, relación cinematográfica nativa 21:9, Full HDR y HDCP 2.3
- Salida DisplayPort para conectividad de pantalla de alta resolución.
Protección ESD y Sobretensión
- ICs con hasta 3 veces la resistencia ESD de los ICs tradicionales.
- ICs especiales anti-sobretensión ayudan a proteger la placa base y la PC de picos eléctricos.
Refrigeración – Smart Fan 5
Smart Fan 5 garantiza un rendimiento estable con un control de refrigeración avanzado:
- 5 sensores de temperatura
- 2 cabezales de ventilador
- Todos los cabezales de ventilador actualizados a cabezales de ventilador híbridos
- Ventiladores y sensores interoperables
- Interfaz de usuario intuitiva para el control del ventilador
FAN STOP
- Función de parada de ventilador personalizable:
- Asigne cualquier ventilador para que se detenga completamente por debajo de un umbral de temperatura elegido.
- Configure qué ventilador se detiene, basándose en qué sensor y a qué temperatura.
Cabezales de Ventilador Híbridos
- Información en tiempo real sobre el caudal y la temperatura del agua cuando se utiliza refrigeración compatible.
- Detecta automáticamente el ventilador o la bomba y admite los modos PWM y de voltaje.
Nuevo Software Smart Fan 5
- Múltiples modos desde Silencioso hasta Velocidad Máxima.
- Configuración intuitiva de la curva del ventilador con control de velocidad activado por temperatura.
Audio
Condensadores de Audio de Gama Alta
- Condensadores de alta calidad para audio de alta resolución y alta fidelidad.
- Ofrece efectos de sonido realistas adecuados para juegos y multimedia.
Protector de Ruido de Audio
- Aislamiento a nivel de PCB para componentes de audio analógicos.
- Ayuda a reducir la interferencia de ruido para una salida de sonido más limpia.
Diseño Ultra Durable
Soporte de Doble Bloqueo Patentado por GIGABYTE
- Primer bloqueo: Insertado desde la parte superior para una mejor retención.
- Segundo bloqueo: Soldado para una unión mecánica más fuerte.
Conectores de Alimentación de Clavija Sólida
- Conector de alimentación ATX 12V de 8 pines con chapado sólido.
- Diseñado para ofrecer un suministro de energía estable bajo sobrecarga de la CPU.
Ventajas: - Mayor área de contacto para la electricidad - Más metal para soportar mayor potencia y calor - Durabilidad mejorada y vida útil más larga
Diseño de Resistencias Anti-Azufre
- Las resistencias con diseño anti-azufre ayudan a prevenir fallos causados por la sulfurización.
- Mejora la fiabilidad a largo plazo en entornos hostiles.
Protección contra Sobretensiones
- ICs especiales anti-sobretensión protegen contra picos eléctricos irregulares.
Protección contra la Humedad – PCB de Fibra de Vidrio
- El PCB de fibra de vidrio reduce el espaciado entre el tejido de fibra del PCB.
- Dificulta la penetración de la humedad en comparación con los PCBs tradicionales.
- Ofrece una protección mejorada contra cortocircuitos y fallos del sistema causados por la humedad.
Protección contra Altas Temperaturas – MOSFETs de Bajo RDS(on)
- Los MOSFETs de bajo RDS(on) reducen el desperdicio de energía por el calor residual.
- Contribuye al ahorro de energía sin afectar el rendimiento.
Especificaciones
CPU
| Artículo | Detalles |
|---|---|
| Zócalo | AMD Socket AM4 |
| CPUs Soportadas | Procesadores AMD Ryzen Serie 5000 / Ryzen Serie 5000 G / Ryzen Serie 4000 G / Ryzen 3000 y Ryzen Serie 3000 G |
Chipset
| Artículo | Detalles |
|---|---|
| Chipset | AMD B550 |
Memoria
| Artículo | Detalles |
|---|---|
| Ranuras | 4 zócalos DIMM DDR4 |
| Capacidad Máxima | Hasta 128 GB (32 GB por DIMM) |
| Velocidades Soportadas | DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MHz |
| Arquitectura | Doble Canal |
| Soporte ECC | DIMM ECC Un-buffered 1Rx8/2Rx8 |
| Soporte Non-ECC | DIMM Non-ECC Un-buffered 1Rx8/2Rx8/1Rx16 |
| XMP | Soporte para módulos de memoria Extreme Memory Profile (XMP) |
Gráficos Integrados
| Artículo | Detalles |
|---|---|
| GPU Integrada | Procesador de Gráficos Integrados con soporte para gráficos AMD Radeon (depende de la CPU) |
| DisplayPort | 1 x DisplayPort, resolución máxima 5120x2880@60 Hz |
| HDMI | 1 x puerto HDMI, resolución máxima 4096x2160@60 Hz |
Audio
| Artículo | Detalles |
|---|---|
| Códec | Códec de audio Realtek |
| Canales de Audio | Audio de Alta Definición, 2/4/5.1/7.1 canales |
LAN
| Artículo | Detalles |
|---|---|
| Controlador | Chip LAN Realtek GbE |
| Velocidad | 1 Gbps / 100 Mbps / 10 Mbps |
Ranuras de Expansión
| Ranura | Detalles |
|---|---|
| PCIe x16 | 1 x ranura PCI Express x16 (integrada en la CPU): • Series Ryzen 5000/3000: modo PCIe 4.0 x16 • Series Ryzen 5000 G-/4000 G-/3000 G-: modo PCIe 3.0 x16 |
| PCIe x1 | 1 x ranura PCI Express x1 (integrada en el Chipset): modo PCIe 3.0 x1 |
Almacenamiento
| Conector | Detalles |
|---|---|
| M2A_CPU | 1 x zócalo M.2 3 (tipo 2280), integrado en la CPU: • Series Ryzen 5000/3000: SSDs SATA y PCIe 4.0 x4/x2 • Series Ryzen 5000 G-/4000 G-/3000 G-: SSDs SATA y PCIe 3.0 x4/x2 |
| M2B_SB | 1 x zócalo M.2 3 (tipo 2280), integrado en el Chipset: • SSDs PCIe 3.0 x2 |
| SATA | 4 x conectores SATA de 6Gb/s (Chipset), soporta RAID 0, RAID 1, RAID 10 |
USB
| Fuente | Puertos |
|---|---|
| CPU | 4 x puertos USB 3.2 Gen 1 (panel trasero) |
| Chipset | 2 x puertos USB 3.2 Gen 1 (a través de cabezal interno) |
| USB 2.0/1.1 | 6 puertos en total: 4 x panel trasero, 2 x a través de cabezal interno |
Conectores Internos de E/S
- 1 x conector de alimentación principal ATX de 24 pines
- 1 x conector de alimentación ATX 12V de 8 pines
- 1 x cabezal de ventilador de CPU
- 1 x cabezal de ventilador del sistema
- 2 x conectores de zócalo M.2 3
- 4 x conectores SATA de 6Gb/s
- 1 x cabezal del panel frontal
- 1 x cabezal de audio del panel frontal
- 1 x cabezal USB 3.2 Gen 1
- 1 x cabezal USB 2.0/1.1
- 1 x cabezal del Módulo de Plataforma Confiable (TPM) (2x6 pines, solo para el módulo GC-TPM2.0_S)
- 1 x jumper Clear CMOS
Conectores del Panel Trasero
- 1 x puerto PS/2 para teclado/ratón
- 1 x DisplayPort
- 1 x puerto HDMI
- 4 x puertos USB 3.2 Gen 1
- 4 x puertos USB 2.0/1.1
- 1 x puerto LAN RJ-45
- 3 x conectores de audio
Controlador de E/S
- Chip controlador de E/S iTE
Monitorización de H/W
- Detección de voltaje
- Detección de temperatura
- Detección de velocidad del ventilador
- Advertencia de fallo del ventilador
- Control de velocidad del ventilador
BIOS
- 1 x flash de 128 Mbit
- BIOS AMI UEFI (licenciado)
- Soporta: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características Únicas
- Soporte de APP Center:
- @BIOS
- EasyTune
- Smart Backup
- System Information Viewer
- Soporte para Q-Flash
Sistema Operativo
- Windows 11 de 64 bits
- Windows 10 de 64 bits
Factor de Forma
| Artículo | Detalles |
|---|---|
| Factor de Forma | Micro ATX |
| Dimensiones | 24.4 cm x 24.4 cm |
