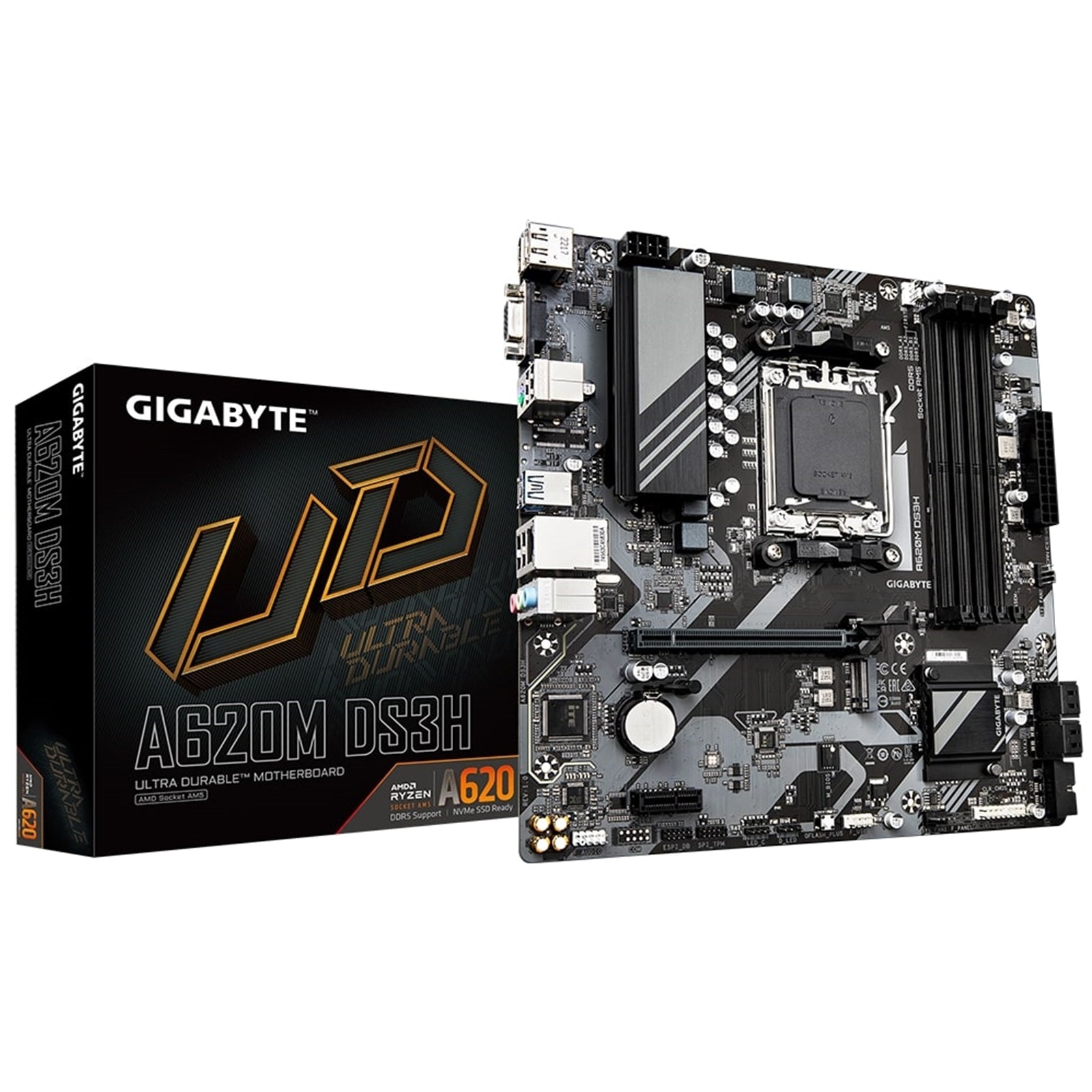

Placa base Gigabyte A620M DS3H Ultra Durable con socket AMD AM5, Micro-ATX, 4 ranuras DDR5, 1 socket M.2, 1 puerto USB-C, LAN GbE, 1 puerto D-Sub / 1 DisplayPort / 1 HDMI

Placa base Micro ATX GIGABYTE A620M DS3H (rev. 1.0)

La GIGABYTE A620M DS3H (rev. 1.0) es una placa base Micro ATX AMD Socket AM5 diseñada para los procesadores AMD Ryzen de la serie 7000, 8000 y 9000. Combina un diseño VRM digital, compatibilidad con memoria DDR5, almacenamiento y gráficos PCIe 4.0, y un control de refrigeración integral para ofrecer un rendimiento estable y duradero.

Características principales

• AMD Socket AM5

• Compatible con procesadores AMD Ryzen de las series 7000 / Ryzen 8000 / Ryzen 9000

• Diseño de potencia y rendimiento

• Solución VRM digital de 5+2+2 fases con MOSFETs de baja RDS(on)

• Compatibilidad con memoria DDR5

• DDR5 de doble canal
• 4 ranuras DIMM SMD
• Compatibilidad con módulos de memoria AMD EXPO e Intel XMP

• Overclocking DDR5 EXPO y XMP hasta 7600 y más allá

• Almacenamiento y expansión

• Almacenamiento de alta velocidad con conector M.2 PCIe 4.0 x4
• Ranura PCIe x16 con diseño de liberación rápida EZ-Latch

• Diseño de hardware PCIe 4.0 con PCB de baja impedancia

• Redes y conectividad

• LAN Realtek GbE con gestión de ancho de banda
• Salidas de vídeo DisplayPort, HDMI y D-Sub

• Múltiples puertos USB 3.2 Gen 1 y USB 2.0/1.1, incluido USB Type-C® trasero

• Refrigeración y control – Smart Fan 6

• Múltiples sensores de temperatura
• Conectores híbridos para ventiladores con FAN STOP
• Compatibilidad con ventiladores y bombas de agua PWM/DC
• Control avanzado de la curva del ventilador con modos duales Pendiente/Escalón

• Perfiles de curva de ventilador guardados en la BIOS

• BIOS y fácil montaje

• Q-Flash Plus: actualiza la BIOS sin CPU, memoria ni tarjeta gráfica
• EZ-Latch para una fácil extracción de la tarjeta gráfica

• Interfaz de hardware, software y BIOS innovadora e intuitiva

• Audio

• Condensadores de audio de alta gama

• Diseño de protección contra ruido de audio para un sonido más limpio

• Diseño Ultra Duradero

• Componentes GIGABYTE Ultra Durable para un rendimiento fiable a largo plazo

Características de refrigeración Smart Fan 6

Smart Fan 6 asegura que el sistema mantenga el rendimiento mientras se mantiene fresco y silencioso:

• Soporte de alta corriente
• Cada cabezal de ventilador soporta ventiladores PWM y DC y bombas de refrigeración por agua

• Hasta 24W (12V x 2A) con protección contra sobrecorriente

• Control de precisión

• Múltiples puntos de control de temperatura/velocidad del ventilador para curvas de ventilador ajustadas

• Modo de curva dual

• Modos de curva de ventilador Pendiente (lineal) y Escalón (no lineal) para diferentes escenarios

• Parada del ventilador

• Los ventiladores pueden detenerse por completo por debajo de una temperatura definida por el usuario

Interfaz de usuario de la BIOS de Smart Fan 6

• Puntos de control aumentados de 5 a 7 con un gráfico de velocidad del ventilador más grande
• Cambio rápido entre los modos de gráfico de Pendiente y Escalón
• Entrada manual de velocidad del ventilador para un control avanzado
• Sintonización fácil con 4 puntos configurables de temperatura/velocidad del ventilador
• Perfiles de curva del ventilador guardados en la ROM de la BIOS y mantenidos después de las actualizaciones de la BIOS

Q-Flash Plus – Actualización de la BIOS simplificada

Actualice la BIOS sin instalar CPU, memoria o tarjeta gráfica:

1. Conecte los cables de alimentación de 24 y 8 pines a la placa base.
2. Descargue el archivo de la BIOS de la placa base, renómbrelo a gigabyte.bin, guárdelo en una unidad flash USB y conéctelo al puerto USB Q-Flash.
3. Pulse el botón Q-Flash Plus para iniciar la actualización automática de la BIOS.

Especificaciones técnicas

CPU

Chipset

Memoria

Gráficos integrados

Audio

LAN

Ranuras de expansión

Almacenamiento

Soporte RAID

• RAID 0, RAID 1, RAID 10 para dispositivos de almacenamiento SSD NVMe
• RAID 0, RAID 1, RAID 10 para dispositivos de almacenamiento SATA

USB

Conectores E/S internos

• 1 conector de alimentación principal ATX de 24 pines
• 1 conector de alimentación ATX 12V de 8 pines
• 1 cabezal de ventilador de CPU
• 2 cabezales de ventilador del sistema
• 1 cabezal de tira de LED direccionable
• 1 cabezal de tira de LED RGB
• 1 conector M.2 Socket 3
• 4 conectores SATA 6Gb/s
• 1 cabezal del panel frontal
• 1 cabezal de audio del panel frontal
• 1 cabezal USB 3.2 Gen 1
• 1 cabezal USB 2.0/1.1
• 1 cabezal de módulo de plataforma de confianza (solo para módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0 / GC-TPM2.0 SPI V2)
• 1 puente Clear CMOS

Conectores del panel trasero

• 1 puerto PS/2 para teclado/ratón
• 1 puerto USB Tipo-C (USB 3.2 Gen 1)
• 1 puerto USB 3.2 Gen 1
• 4 puertos USB 2.0/1.1
• 1 puerto HDMI
• 1 puerto DisplayPort
• 1 puerto D-Sub
• 1 puerto LAN RJ-45
• 3 tomas de audio

Controlador de E/S

• Chip controlador de E/S iTE

Monitoreo de hardware

• Detección de voltaje
• Detección de temperatura
• Detección de velocidad del ventilador
• Advertencia de fallo del ventilador
• Control de velocidad del ventilador

BIOS

• 1 x 256 Mbit flash
• BIOS AMI UEFI (con licencia)
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

• Soporte para GIGABYTE Control Center (GCC)
• Soporte para Q-Flash
• Soporte para Q-Flash Plus

Software incluido

• Norton Internet Security (versión OEM)
• Software de gestión de ancho de banda LAN

Soporte del sistema operativo

• Windows 11 de 64 bits
• Windows 10 de 64 bits

Factor de forma

• Factor de forma Micro ATX
• Dimensiones: 24.4 cm x 24.4 cm
