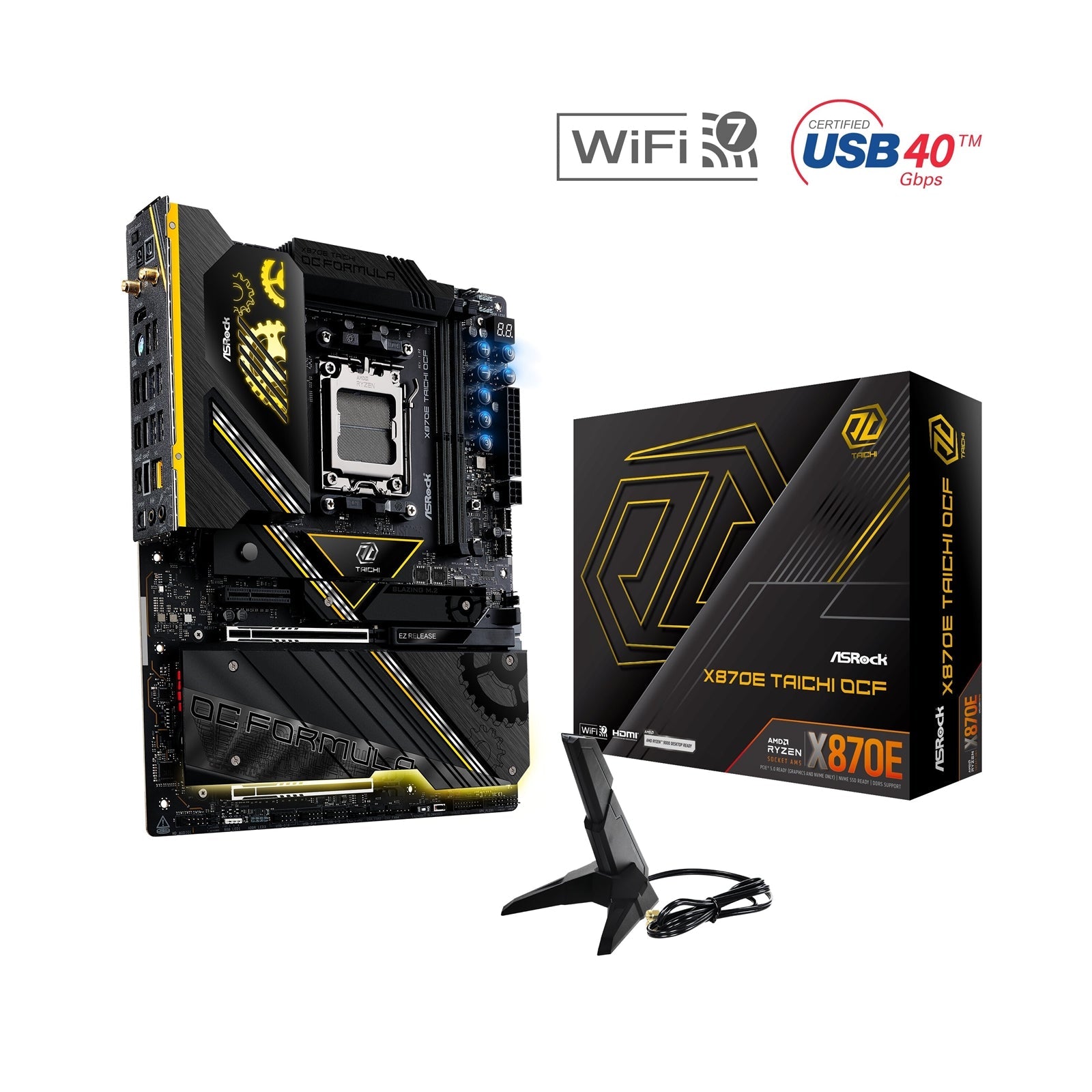

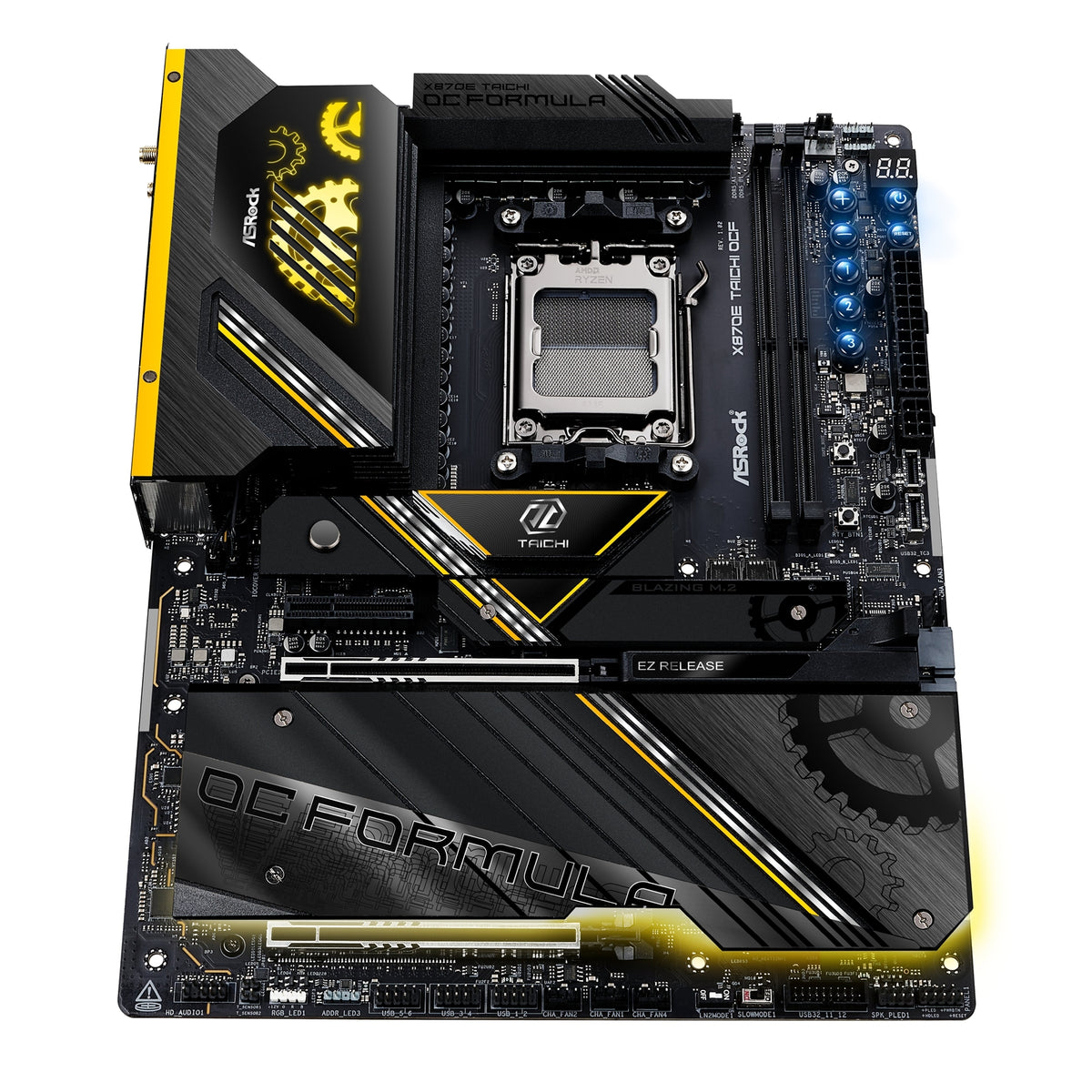

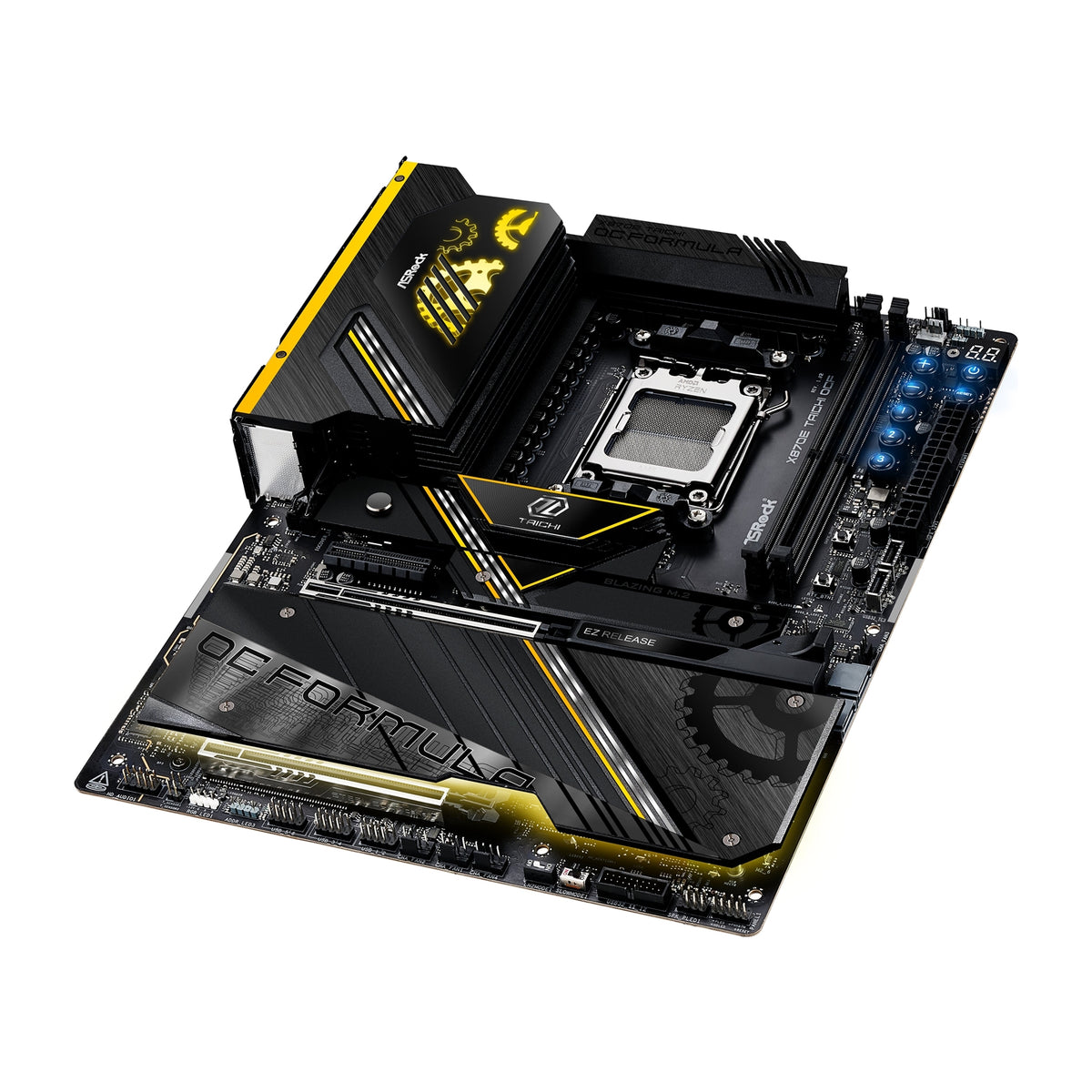

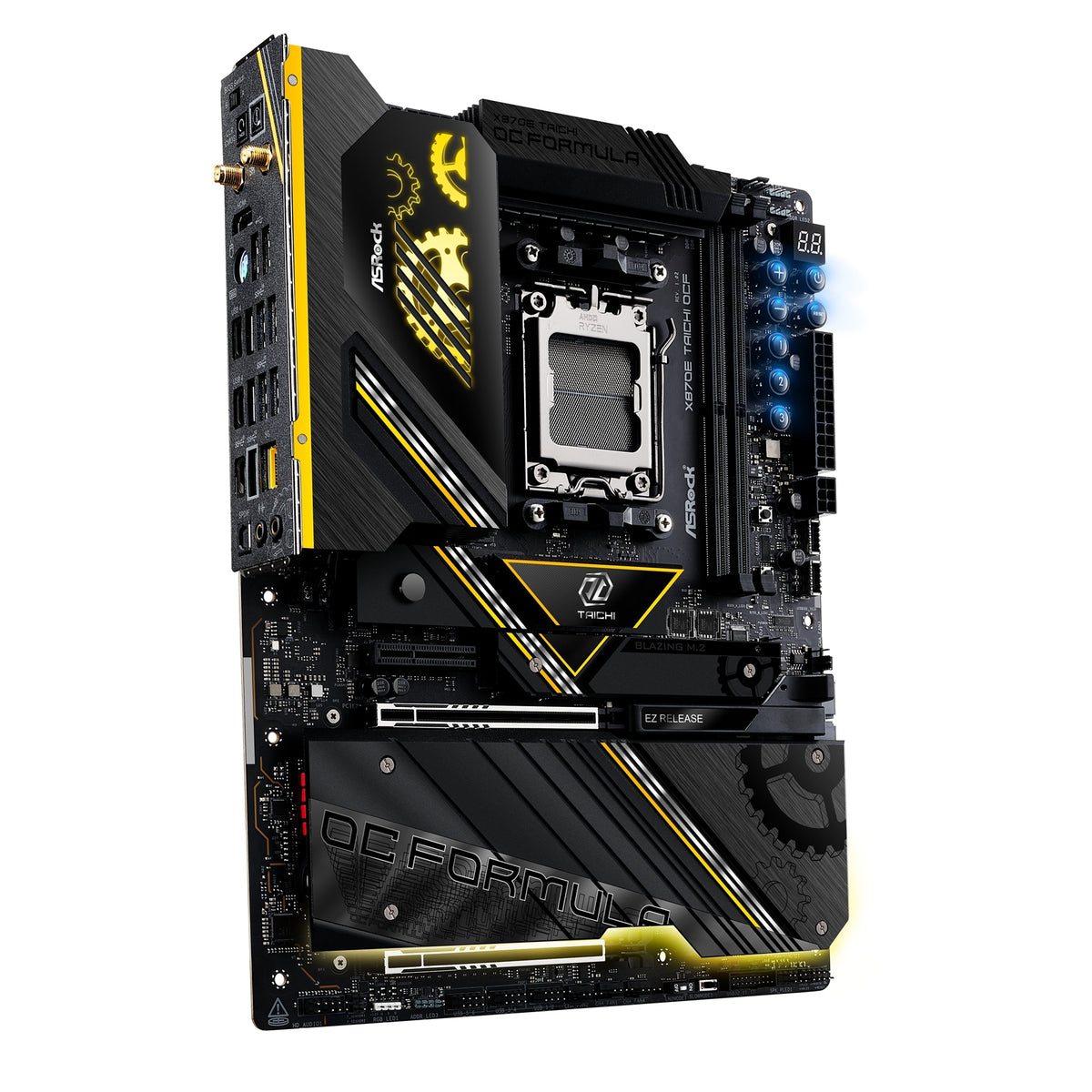

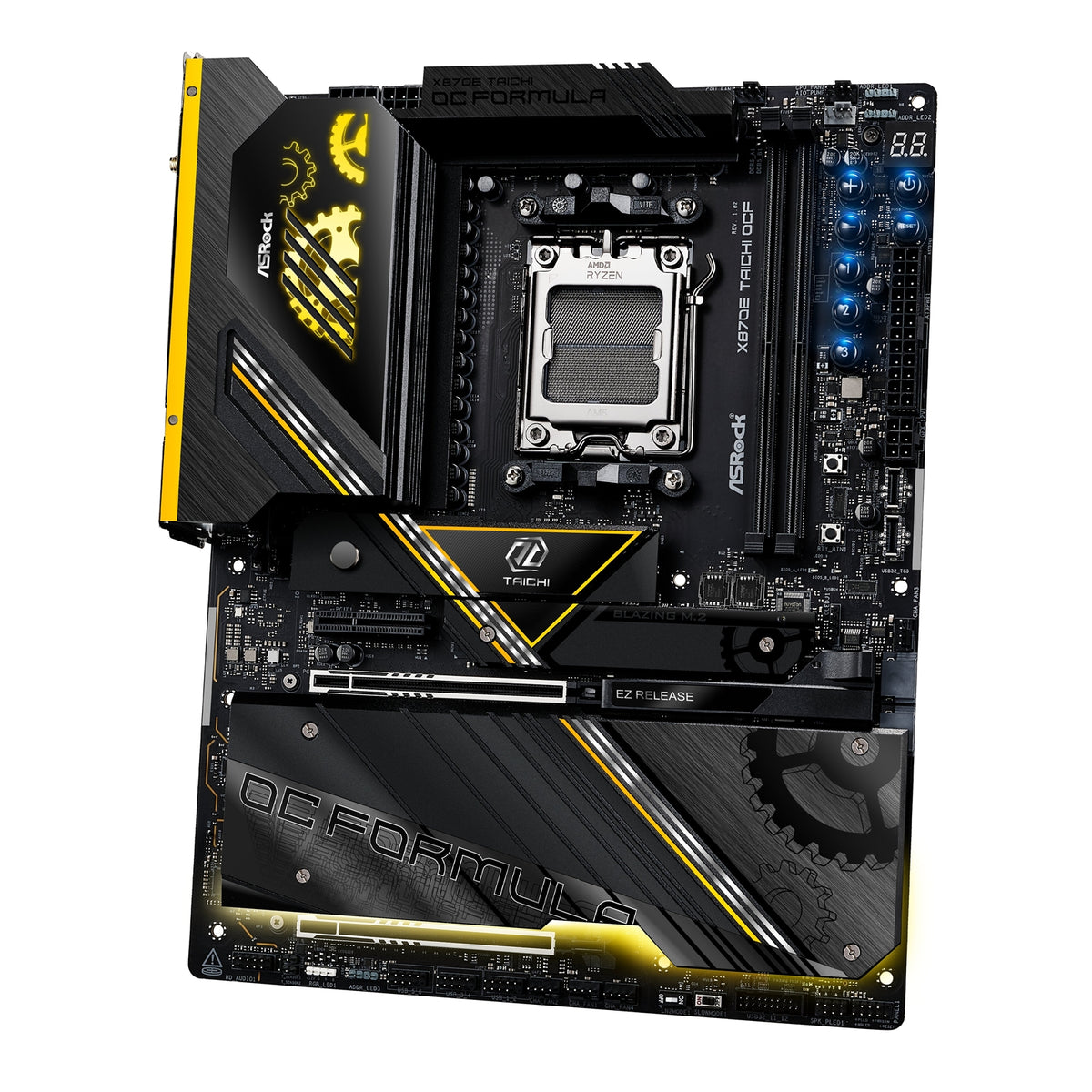

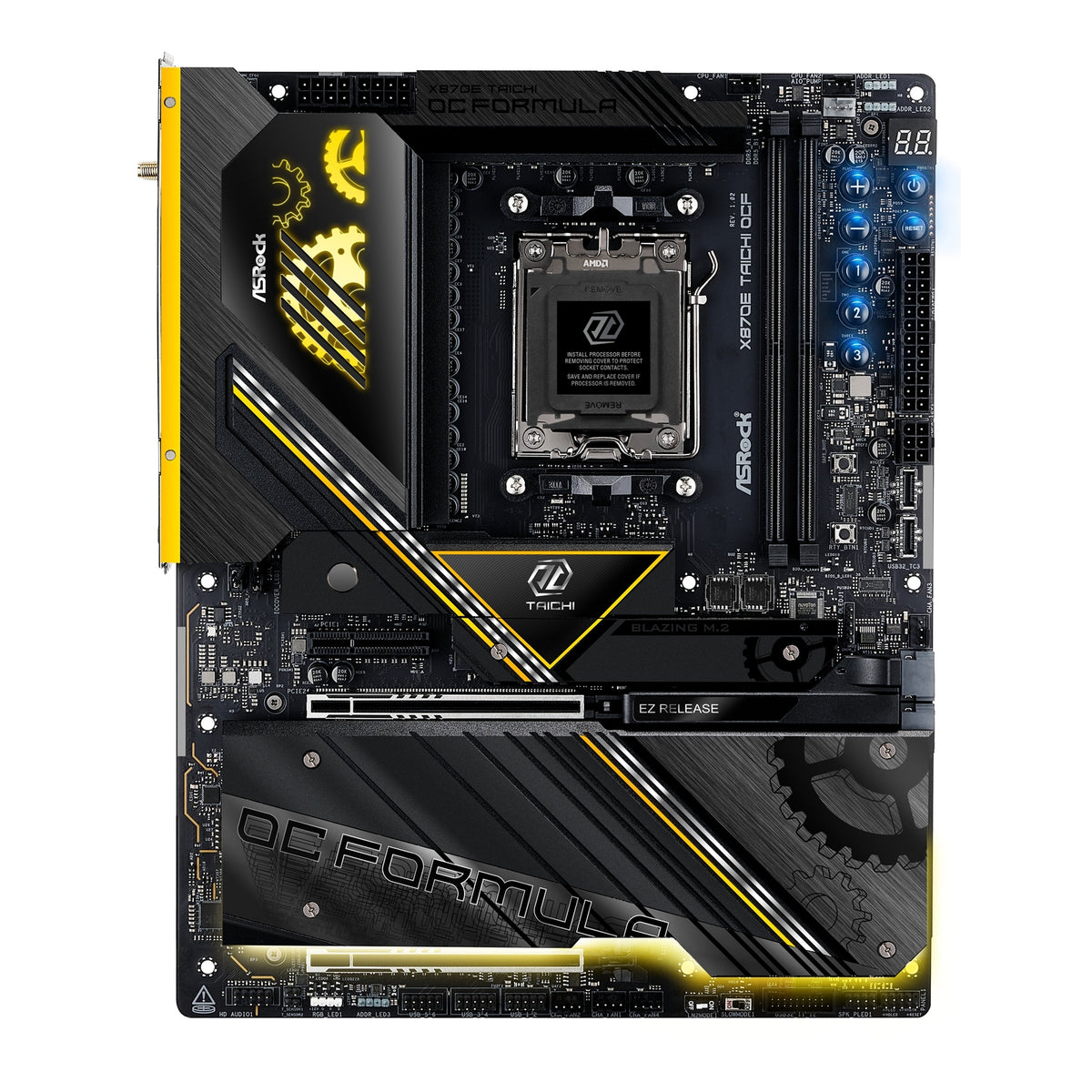

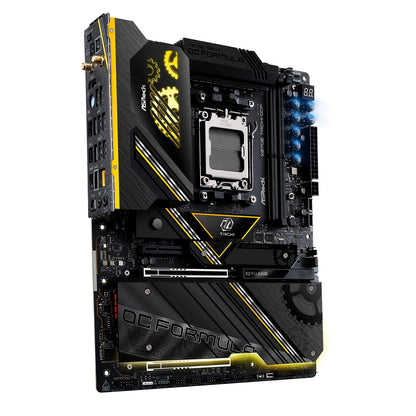

Placa base ASRock X870E Taichi OCF
La ASRock X870E Taichi OCF está diseñada para entusiastas que exigen un rendimiento extremo, una durabilidad robusta y un control avanzado de overclocking en las últimas plataformas AMD.
Características principales
Productividad excelente
- Soporte PCIe Gen5 para gráficos y almacenamiento M.2
- Soporte de memoria DDR5 de doble canal
- Puertos USB4 Tipo-C (40 Gb/s)
- 6 sockets M.2 para almacenamiento de alta velocidad
Durabilidad sólida como una roca
- PCB de baja pérdida de grado de servidor
- Diseño de fase de alimentación 22+2+1, SPS de 110 A para Vcore+SOC con armadura de disipador de calor ampliada
- Escudo de E/S integrado flexible
- Condensadores negros de larga duración de 20K (condensadores de polímero conductivo de alta calidad)
Juegos ultrarrápidos
- LAN de 5 Gigabit
- Módulo Wi-Fi 7 802.11be
Overclocking profesional
- Motor ASRock Hyper BCLK
- Botones físicos de OC
- V-Probe™
Actualización fácil
- Botón BIOS Flashback
- Instalador automático de controladores ASRock
Soporte de CPU
- Soporta procesadores AMD Socket AM5 Ryzen™ de las series 9000, 8000 y 7000*
- Soporta el motor ASRock Hyper BCLK
Conjunto de chips
- AMD X870E
Memoria
- Tecnología de memoria DDR5 de doble canal
- 2 ranuras DIMM DDR5
- Procesadores AMD Ryzen™ Serie 9000: memoria DDR5 ECC/no ECC, sin búfer de hasta 8400+(OC)*
- Procesadores AMD Ryzen™ Serie 8000: memoria DDR5 ECC/no ECC, sin búfer de hasta 10400+(OC)*
- Procesadores AMD Ryzen™ Serie 7000: memoria DDR5 ECC/no ECC, sin búfer de hasta 8000+(OC)*
- Capacidad máxima de memoria del sistema: 128 GB*
- Admite módulos de memoria XMP y EXPO
BIOS
- 2 BIOS AMI UEFI legales de 512 MB con soporte GUI
Gráficos
Gráficos AMD RDNA™ integrados (el soporte real puede variar según la CPU):
- 1 x HDMI 2.1 compatible con TMDS/FRL 8G
- Soporta HDR, HDCP 2.3
- Resolución máxima de hasta 4K 120Hz
- 2 x USB4
- Soporta HDCP 2.3
- Resolución máxima de hasta 8K 30Hz
Audio
- Audio HD de 5.1 canales con protección de contenido (códec de audio Realtek ALC4082)
- Condensadores de audio WIMA (salidas traseras)
- DAC ESS SABRE9219 para audio del panel trasero (SNR de 130 dB)
- Capas de PCB individuales para canales de audio L/R
- Tecnología Direct Drive en el puerto de auriculares frontal (soporta auriculares de hasta 600 ohmios)
- Audio Nahimic
LAN
- LAN de 5 Gigabit 10/100/1000/2500/5000 Mb/s
- Realtek RTL8126
LAN inalámbrica y Bluetooth
- Módulo Wi-Fi 7 802.11be 2x2
- Soporta IEEE 802.11a/b/g/n/ac/ax/axe/be
- Soporta banda de frecuencia de 2.4GHz/5GHz/6GHz*
- Soporta ancho de banda de canal de 160MHz con banda de frecuencia de 6GHz*
- 1 antena que soporta diversidad de 2 (Transmisión) x 2 (Recepción)
- Soporta Bluetooth 5.4
- Soporta MU-MIMO
Ranuras de expansión
CPU:
- 2 ranuras PCIe 5.0 x16 (PCIE2 y PCIE3)
- Admite modos x16 o x8/x8*
Chipset:
- 1 ranura PCIe 4.0 x4 (PCIE1), admite modo x4*
- 1 zócalo M.2 vertical (Key E), admite módulo WiFi/BT PCIe tipo 2230
- Admite AMD CrossFire™
Almacenamiento
Desde la CPU:
- 1 x Blazing M.2 (M2_1, Key M), tipo 2280, PCIe Gen5x4 (128 Gb/s)
- 1 x Blazing M.2 (M2_2, Key M), tipo 2280, PCIe Gen5x4 (128 Gb/s)
Desde el chipset:
- 1 x M.2 (M2_3, Key M), tipo 2280, PCIe Gen4x2 (32 Gb/s)
- 1 x Hyper M.2 (M2_4, Key M), tipo 2280, PCIe Gen4x4 (64 Gb/s)
- 1 x Ultra M.2 (M2_5, Key M), tipo 2280, PCIe Gen3x4 (32 Gb/s)
- 1 x Hyper M.2 (M2_6, Key M), tipo 2280, PCIe Gen4x4 (64 Gb/s)
- 2 conectores SATA3 de 6.0 Gb/s
Soporte RAID
- RAID 0 y RAID 1 para dispositivos de almacenamiento SATA
- RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento M.2 NVMe
Conectividad USB
Desde la CPU:
- 2 x USB4 Tipo-C (traseros)
- 2 x USB 3.2 Gen2 Tipo-A (traseros, USB32_23)
Desde el chipset:
- 2 x USB 3.2 Gen2x2 Tipo-C (frontales)
- 5 x USB 3.2 Gen2 Tipo-A (traseros, USB32_1, USB32_456, USB32_7)
- 1 x USB 3.2 Gen2 Tipo-C (trasero)
- 2 x USB 3.2 Gen1 Tipo-A (frontales)
- 8 x USB 2.0 (2 traseros, 6 frontales)
Conectores y cabeceras internas
- 2 cabeceras de cable de termistor
- 1 cabecera de LED de alimentación y altavoz
- 1 cabecera de LED RGB*
- 3 cabeceras de LED direccionables**
- 2 conectores de ventilador de CPU (4 pines, control inteligente de velocidad del ventilador)***
- 4 conectores de ventilador de chasis (4 pines, control inteligente de velocidad del ventilador)***
- 1 conector de ventilador de bomba AIO (4 pines, control inteligente de velocidad del ventilador)***
- 1 conector de alimentación ATX de 24 pines (alta densidad)
- 2 conectores de alimentación de 12V de 8 pines (alta densidad)
- 1 conector de alimentación de 12V de 6 pines para gráficos (alta densidad)****
- 1 conector de audio del panel frontal (conector de audio dorado de 15µ)
- 3 cabeceras USB 2.0 (soportan 6 puertos USB 2.0)
- 1 cabecera USB 3.2 Gen1 (soporta 2 puertos USB 3.2 Gen1)
- 2 cabeceras USB 3.2 Gen2x2 Tipo-C del panel frontal (20 Gb/s)*
Controles a bordo y herramientas de OC
- 1 x Dr. Debug con LED
- 1 botón de encendido con LED
- 1 botón de reinicio con LED
- 1 botón de reintento
- 1 botón de arranque seguro
- V-Probe™: 6 puntos de medición de voltaje a bordo
- Botones Rapid OC: botones +/- para ajustar la frecuencia de OC
- 1 interruptor de modo lento
- 1 interruptor de modo LN2
- 1 botón del perfil OC 1 de NickShih con LED
- 1 botón del perfil OC 2 de NickShih con LED
- 1 botón del perfil OC 3 de NickShih con LED
E/S del panel trasero
- 2 puertos de antena
- 1 puerto para ratón/teclado PS/2
- 1 puerto HDMI
- 1 puerto de salida óptica S/PDIF
- 2 puertos USB4 Tipo-C (40 Gb/s)*
- 7 puertos USB 3.2 Gen2 Tipo-A (10 Gb/s)
- 1 puerto USB 3.2 Gen2 Tipo-C (10 Gb/s)
- 2 puertos USB 2.0
- 1 puerto LAN RJ-45
- 1 botón Clear CMOS
- 1 botón BIOS Flashback
- 1 interruptor de selección de BIOS
- 1 conector de salida de línea (conector de audio dorado)
- 1 conector de entrada de micrófono (conector de audio dorado)
Software y UEFI
Software:
- ASRock Formula Drive
- ASRock Polychrome SYNC*
UEFI:
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash
Accesorios
- 2 cables de datos SATA
- 1 antena ASRock WiFi 2.4/5/6 GHz
- 1 ventilador de refrigeración DRAM
- 1 cable divisor ARGB
- 2 cables de termistor
Factor de forma
- Factor de forma ATX: 12.0 in x 9.6 in (30.5 cm x 24.4 cm)
- PCB de 10 capas
- PCB de cobre de 2 oz
Soporte del sistema operativo
- Microsoft Windows® 10 de 64 bits
- Microsoft Windows® 11 de 64 bits
Certificaciones
- FCC
- CE
- Preparado para ErP/EuP (se requiere una fuente de alimentación preparada para ErP/EuP)
