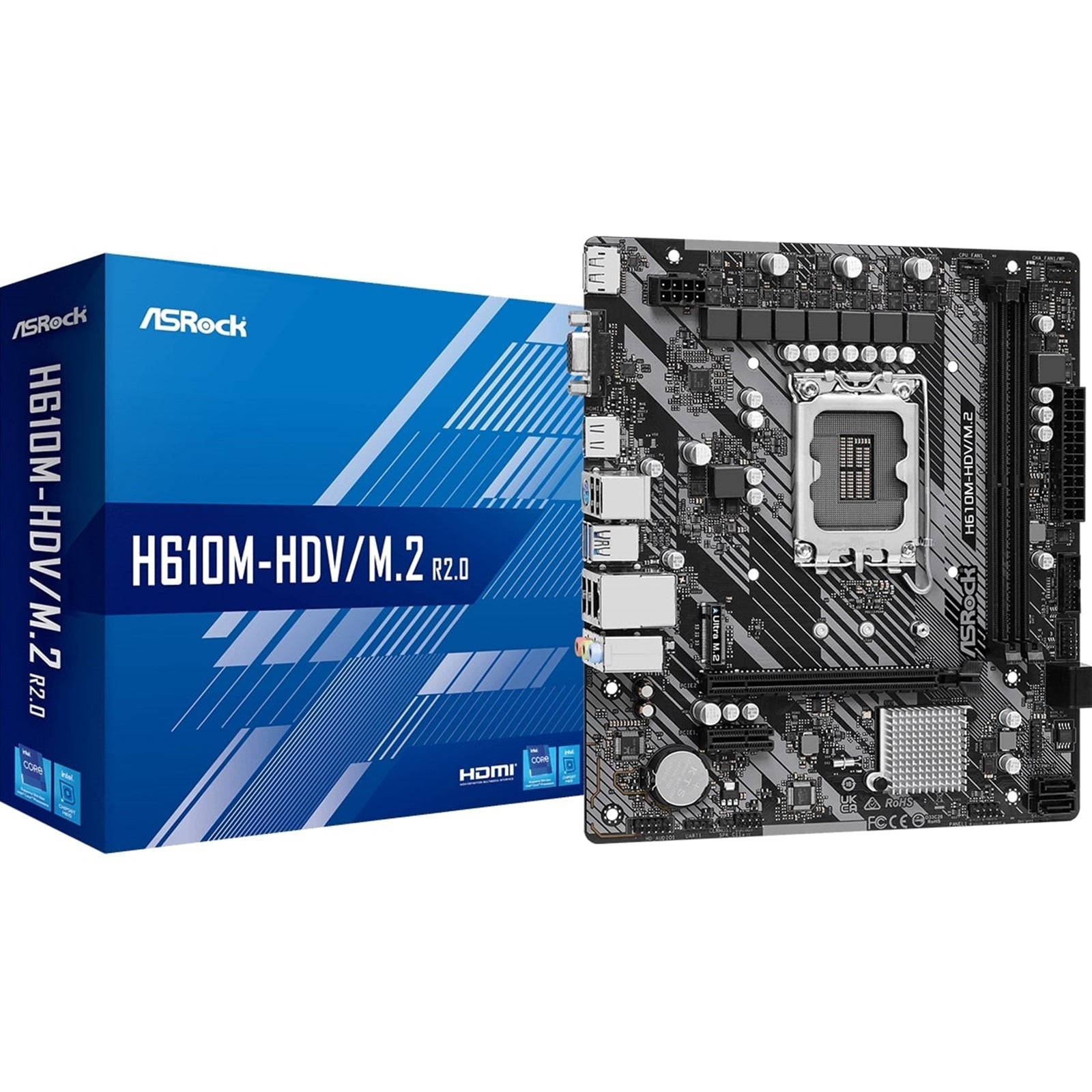

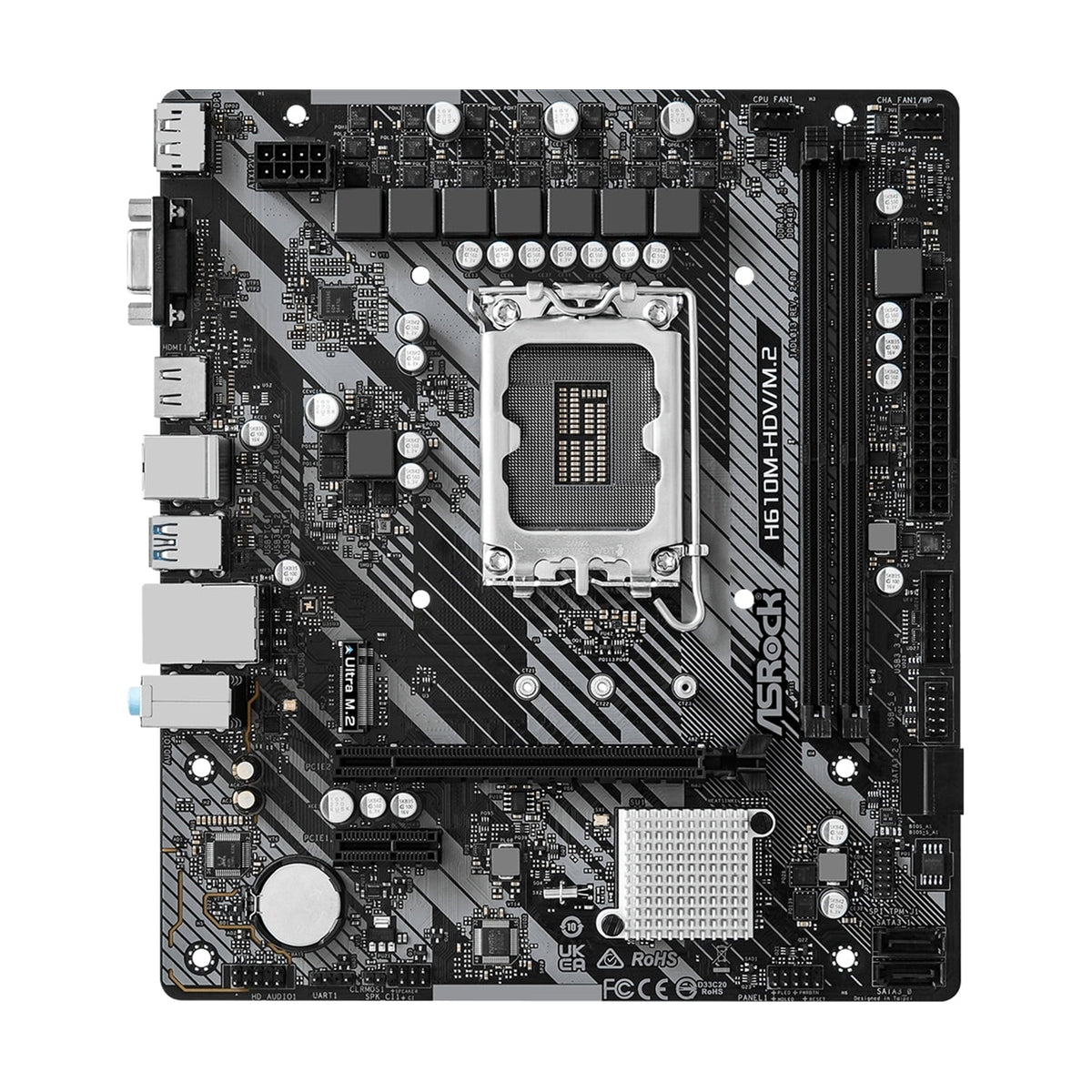

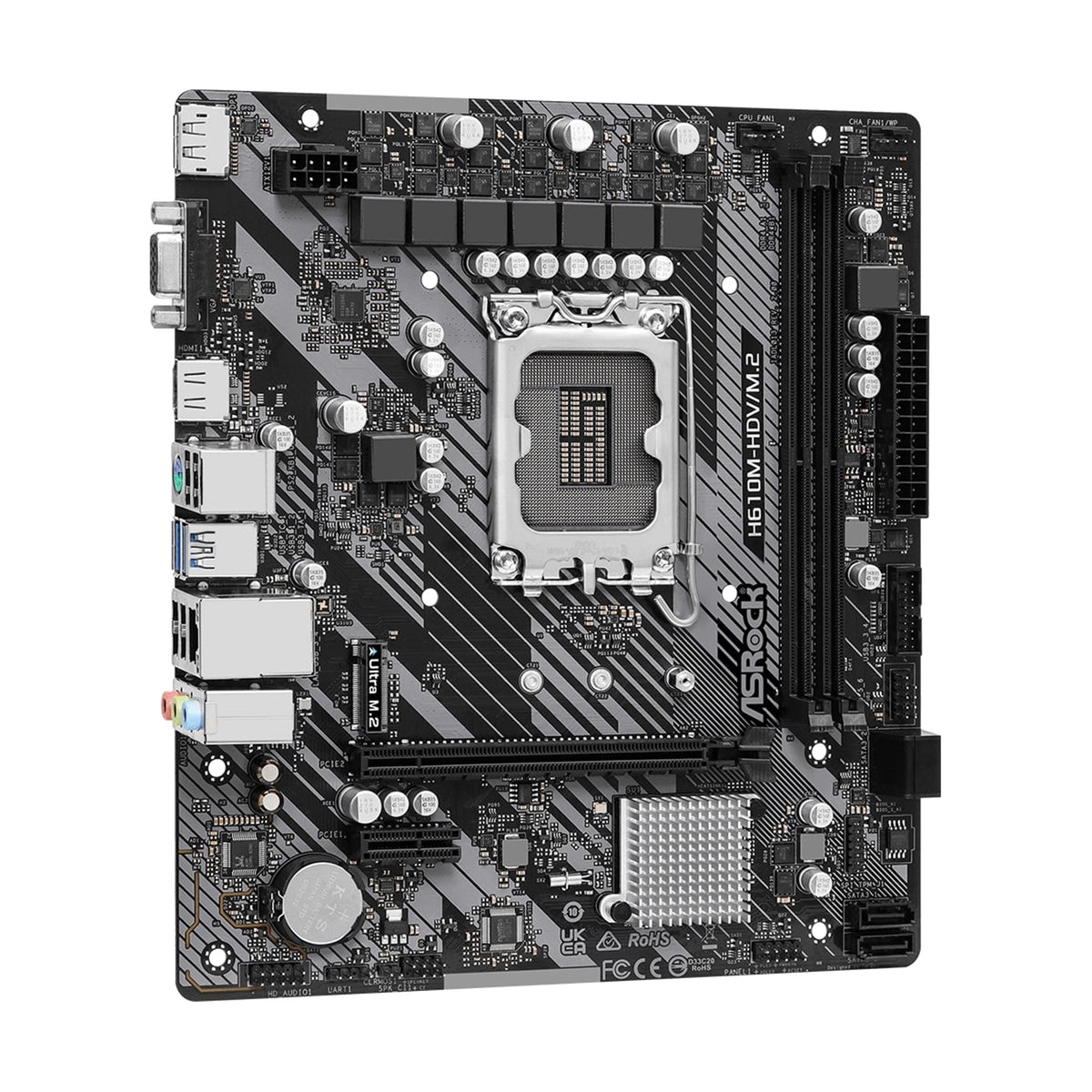

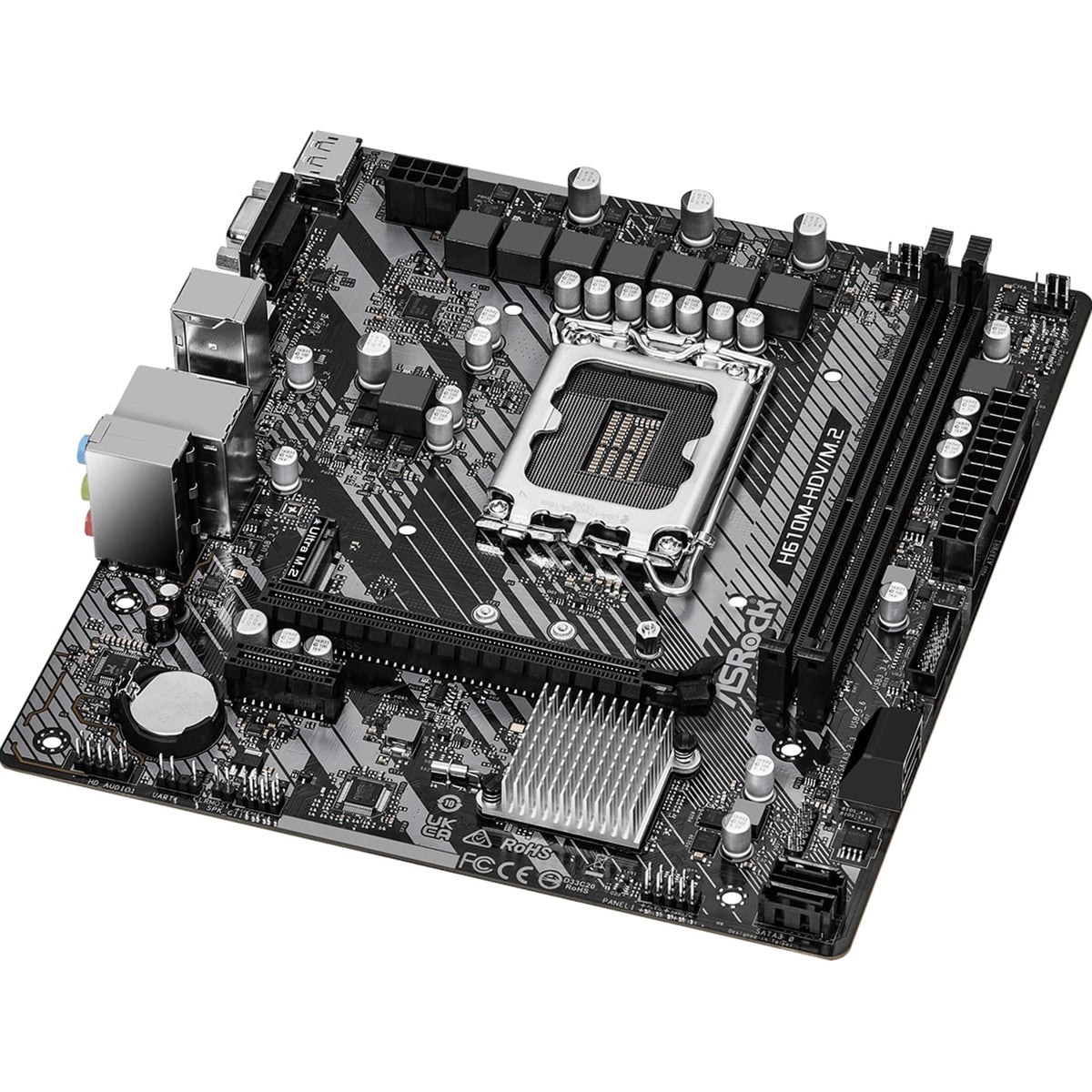

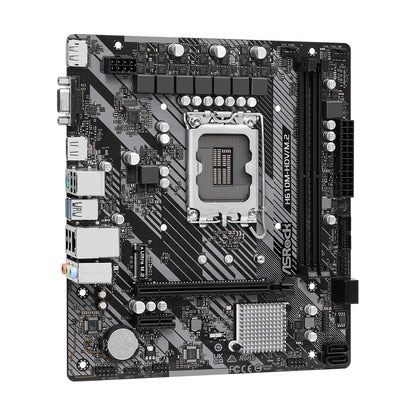

Placa base ASRock H610M-HDV/M.2 R2.0 Super Alloy Intel Socket 1700, Micro-ATX, 2 ranuras DDR4, 1 ranura M.2, LAN GbE, 1 puerto D-Sub / 1 puerto DisplayPort / 1 puerto HDMI

Placa base Micro ATX ASRock H610 (LGA1700, DDR4)

Plataforma Intel de alto rendimiento con diseño de alimentación digital, almacenamiento Ultra M.2, tres salidas de pantalla y robustas funciones de protección.

Características principales

• Compatibilidad con CPU
• Compatible con procesadores Intel Core de 14.ª, 13.ª y 12.ª generación (LGA1700)
• Diseño de fase de alimentación 6+1+1
• Compatible con la tecnología híbrida de Intel
• Compatible con la tecnología Intel Turbo Boost Max 3.0

• Diseño PWM digital Digi Power para un Vcore de CPU eficiente y estable

• Memoria

• Tecnología de memoria DDR4 de doble canal
• 2 ranuras DIMM DDR4
• Compatible con memoria DDR4 no ECC, sin búfer de hasta 3200 MHz
• Compatible con módulos de memoria ECC UDIMM (funcionan en modo no ECC)
• Capacidad máxima de memoria del sistema: 64 GB

• Compatible con Intel XMP 2.0

• Gráficos y pantalla

• Compatible con la arquitectura de gráficos Intel Xe (Gen 12)
• 3 salidas de gráficos: D-Sub, HDMI, DisplayPort 1.4
• HDMI 2.1 TMDS compatible, hasta 4K (4096x2160) a 60 Hz
• DisplayPort 1.4 con DSC: hasta 8K (7680x4320) a 60 Hz / 5K (5120x3200) a 120 Hz
• D-Sub hasta 1920x1200 a 60 Hz

• Compatible con HDCP 2.3 en HDMI 2.1 compatible con TMDS y DisplayPort 1.4

• Audio y redes

• Códec de audio HD Realtek ALC897 7.1 CH
• Compatible con protección contra sobretensiones
• LAN Gigabit Realtek PCIE x1 (RTL8111H, 10/100/1000 Mb/s)

• Compatible con Wake-On-LAN, protección contra rayos/ESD, Ethernet de bajo consumo 802.3az, PXE

• Expansión y almacenamiento

• 1 ranura PCIe 4.0 x16 (CPU, modo x16)
• 1 ranura PCIe 3.0 x1 (chipset)
• 1 Ultra M.2 (PCIe Gen3 x4, hasta 32 Gb/s), compatible con tipo 2242/2260/2280

• 4 conectores SATA3 de 6,0 Gb/s

• Conectividad

• 4 USB 3.2 Gen1 (2 traseros, 2 frontales a través de cabezal, con protección ESD)
• 6 USB 2.0 (4 traseros, 2 frontales a través de cabezal, con protección ESD)
• Salidas de video HDMI, DisplayPort, D-Sub
• Puerto combinado PS/2 para ratón/teclado

• Conectores de audio HD (entrada de línea / altavoz frontal / micrófono)

• Diseño y protección

• ASRock Super Alloy
• Premium Power Choke para una corriente de saturación mejorada y estabilidad del Vcore
• PCB Sapphire Black para una apariencia negra pura y sólida como una roca
• PCB de tejido de vidrio de alta densidad que ayuda a proteger contra cortocircuitos causados por la humedad
• Protección completa contra picos de tensión para puertos USB, audio y LAN

Tecnologías destacadas

Digi Power
El diseño PWM digital de última generación proporciona el voltaje Vcore de la CPU de manera más eficiente y fluida, mejorando la estabilidad general y la vida útil de la placa base.

Ultra M.2 (PCIe Gen3 x4, 32 Gb/s)
La interfaz PCIe Gen3 x4 Ultra M.2 impulsa las velocidades de transferencia de datos hasta 32 Gb/s.

Triple salida de gráficos
Equipado con D-Sub, DisplayPort y HDMI, cubriendo las tres interfaces de pantalla más utilizadas.

HDMI 4K a 60 Hz
Compatible con la última especificación de salida de gráficos HDMI 4K 60 Hz para un movimiento en pantalla más suave y claro.

Protección completa contra picos de tensión
Incluye múltiples tecnologías de protección diseñadas para ayudar a prevenir daños por picos de tensión inesperados.

Especificaciones

CPU

Chipset

Memoria

BIOS

Gráficos

Audio

LAN

Ranuras de expansión

Almacenamiento

Conectores internos

• 1 cabezal SPI TPM
• 1 cabezal de intrusión en el chasis y altavoz
• 1 conector de ventilador de CPU (4 pines)
• 1 conector de ventilador de chasis/bomba de agua (4 pines, control inteligente de velocidad del ventilador)
• 1 conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 12 V de 8 pines
• 1 conector de audio del panel frontal
• 1 cabezal USB 2.0 (compatible con 2 puertos USB 2.0 con protección ESD)
• 1 cabezal USB 3.2 Gen1 (compatible con 2 puertos USB 3.2 Gen1 con protección ESD)

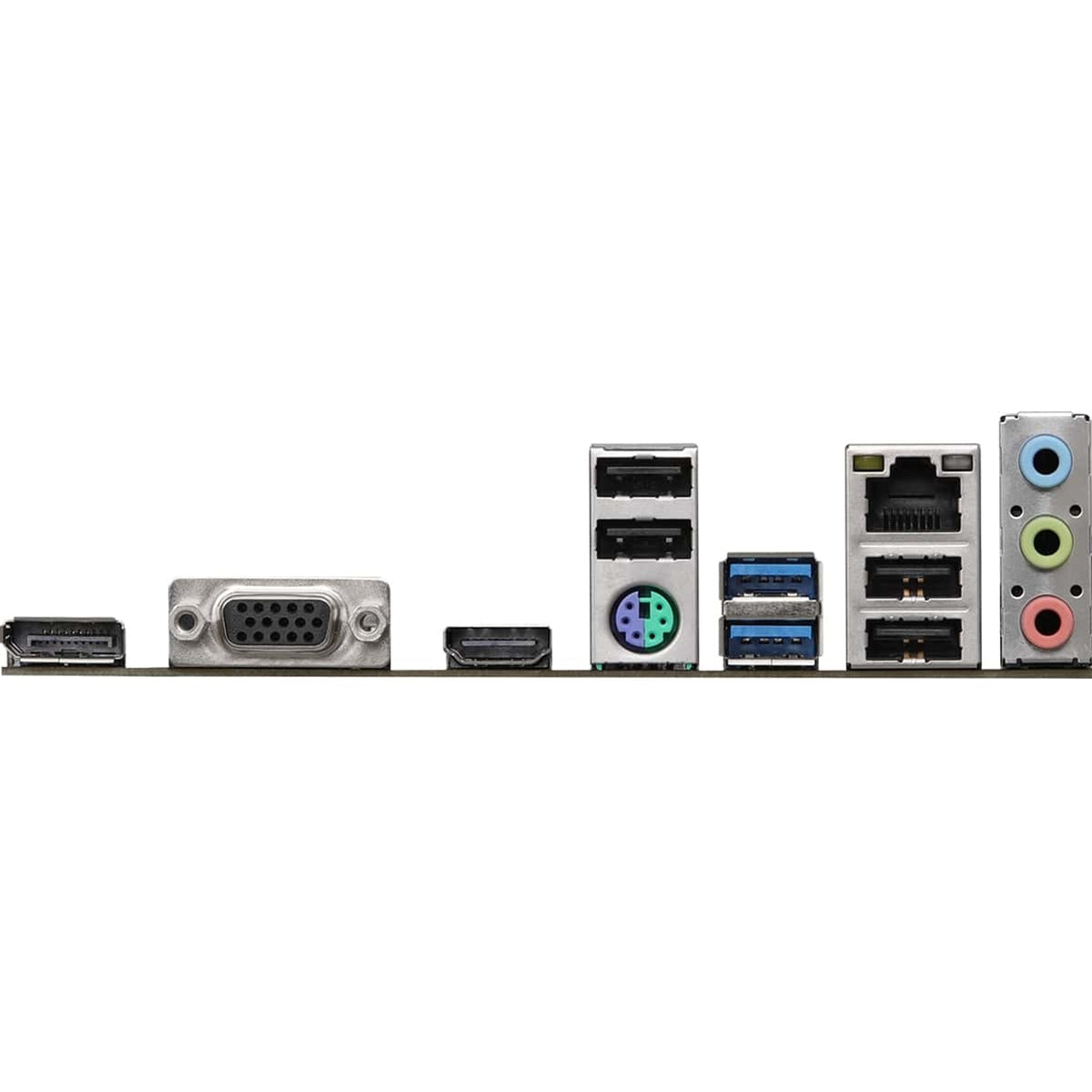

E/S del panel trasero

• 1 puerto PS/2 para ratón/teclado
• 1 puerto D-Sub
• 1 puerto HDMI
• 1 DisplayPort 1.4
• 2 puertos USB 3.2 Gen1 (protección ESD)
• 4 puertos USB 2.0 (protección ESD)
• 1 puerto LAN RJ-45 con LED ACT/LINK y SPEED
• Conectores de audio HD: entrada de línea / altavoz frontal / micrófono

Software y UEFI

Software

• ASRock Motherboard Utility (A-Tuning)
• ASRock XFast LAN

UEFI

• ASRock EZ Mode
• ASRock Full HD UEFI
• ASRock My Favorites in UEFI
• ASRock Instant Flash

CD de soporte

• Controladores
• Utilidades
• Software antivirus (versión de prueba)

Accesorios

• Guía de instalación rápida
• CD de soporte
• Escudo de E/S
• 2 cables de datos SATA
• 1 tornillo para zócalo M.2

Monitorización del hardware

• Tacómetro del ventilador: CPU, ventiladores de chasis/bomba de agua
• Ventilador silencioso (ajusta automáticamente la velocidad del ventilador del chasis según la temperatura de la CPU): CPU, ventiladores de chasis/bomba de agua
• Control de velocidad múltiple del ventilador: CPU, ventiladores de chasis/bomba de agua
• Detección de apertura de caja
• Monitorización de voltaje: Vcore de la CPU, DRAM, +0,82 V PCH, +1,05 V PCH, VCCIN AUX, VCCSA, +1,05 V PROC, +12 V, +5 V, +3,3 V

Factor de forma y diseño

• Factor de forma Micro ATX: 8,66" x 7,6" (22,0 cm x 19,3 cm)
• Diseño de condensadores sólidos
• PCB Sapphire Black
• PCB de tejido de vidrio de alta densidad

Compatibilidad con sistemas operativos

• Microsoft Windows 10 de 64 bits
• Microsoft Windows 11 de 64 bits
