Placa base ASRock B850M Steel Legend WiFi con socket AMD AM5, Micro-ATX, 4 ranuras DDR5, 3 sockets M.2, escudo de E/S integrado, LAN de 2.5GbE, Wi-Fi 7, 1 puerto DisplayPort / 1 puerto HDMI

Placa base ASRock B850M Steel Legend WiFi (AMD B850, AM5, mATX)

La ASRock B850M Steel Legend WiFi es una placa base micro ATX AMD AM5 diseñada para ofrecer un rendimiento potente, un suministro de energía robusto y conectividad avanzada para sistemas basados en Ryzen.

Características principales

• Soporte de CPU

• Compatible con procesadores AMD Socket AM5 Ryzen Series 9000, 8000 y 7000

• Diseño de alimentación

• Diseño de fase de alimentación 12+2+1
• VCore con diseño Dr.MOS para una entrega de energía más suave y limpia a la CPU

• Blindaje de disipador de calor ampliado

• Memoria

• 4 ranuras DIMM DDR5
• DDR5 de doble canal, admite hasta 8000+ (OC)
• Admite memoria DDR5 ECC/no ECC, sin búfer
• Capacidad máxima de memoria del sistema: 256 GB

• Compatible con perfiles de memoria XMP y EXPO

• Gráficos y expansión

• 1 ranura PCIe 5.0 x16 (PCIE1)
• 1 ranura PCIe 4.0 x4 (PCIE2)
• Gráficos AMD RDNA integrados (el soporte real puede variar según la CPU)
• Salidas de gráficos:
  • 1 x HDMI 2.1 (TMDS/FRL 8G), hasta 4K 120Hz, HDR, HDCP 2.3
  • 1 x DisplayPort 1.4 con DSC, hasta 4K 120Hz, HDCP 2.3
• Diseño de liberación ligera con pestillo ampliado para una instalación/extracción más sencilla de la tarjeta gráfica
• Contacto de oro de 15µ en la ranura VGA PCIe (PCIE1)

• 1 x M.2 vertical (Key E) para módulo PCIe WiFi/BT tipo 2230

• Almacenamiento

• Admite hasta 3 SSD NVMe M.2
• 1 x Blazing M.2 (PCIe Gen5x4): admite SSD M.2 PCIe 5.0 de hasta 128 Gb/s
• 1 x Hyper M.2 (PCIe Gen4x4)
• 1 x M.2 (PCIe Gen4x2)
• 4 conectores SATA3 de 6,0 Gb/s
• Admite SSD NVMe como discos de arranque

• Disipador de calor inferior M.2 para una disipación eficiente del calor a través de la PCB

• Redes

• LAN Realtek 2.5G (Dragon RTL8125BG)
• 802.11be Wi-Fi 7 (2x2) + Bluetooth 5.4

• Compatible con MU-MIMO

• Audio

• Códec de audio HD Realtek ALC1220 7.1 CH con protección de contenido
• Audio Nahimic
• Detección de impedancia en el puerto de salida trasero

• Capas de PCB individuales para canales de audio R/L

• Conectividad

• Trasero:
  • 1 x USB 3.2 Gen2 Tipo-C
  • 1 x USB 3.2 Gen2 Tipo-A
  • 2 x USB 3.2 Gen1 Tipo-A
  • 4 x USB 2.0
• Frontal:
  • 1 x USB 3.2 Gen1 Tipo-C
  • 4 x USB 3.2 Gen1
  • 4 x USB 2.0
• Todos los puertos USB con protección ESD

• Puertos de juegos ASRock Lightning

• Refrigeración y RGB

• Compatible con disipador de calor inferior M.2
• 2 conectores de ventilador de CPU (4 pines, control inteligente de velocidad del ventilador)
• 3 conectores de ventilador de chasis (4 pines, control inteligente de velocidad del ventilador)
• 1 cabezal LED RGB
• 3 cabezales LED direccionables

• Soporte de tira LED de hasta:

  • 12 V/3 A, 36 W en total
  • 5 V/3 A, 15 W en total

• Características de conveniencia y DIY

• Blindaje de E/S integrado flexible
• Botón BIOS Flashback
• Instalador automático de controladores ASRock
• Comprobación de estado de publicación de ASRock
• Actualización EZ

• Solucionador de problemas EZ

• Durabilidad

• PCB de cobre de 2 oz
• Condensadores negros de larga duración 20K (condensadores de polímero conductivo de alta calidad)

Especificaciones

General

Soporte de CPU

• Compatible con procesadores AMD Socket AM5 Ryzen Series 9000, 8000 y 7000

Memoria

Ranuras de expansión

• Admite SSD NVMe como discos de arranque

Gráficos

• Gráficos AMD RDNA integrados (el soporte real puede variar según la CPU)

Salidas: - 1 x HDMI 2.1 TMDS/FRL 8G - HDR, HDCP 2.3, hasta 4K 120Hz - 1 x DisplayPort 1.4 con DSC - HDCP 2.3, hasta 4K 120Hz

Audio

LAN

LAN inalámbrica y Bluetooth

USB

CPU: - 1 x USB 3.2 Gen2 Tipo-C (trasero) - 1 x USB 3.2 Gen2 Tipo-A (trasero) - 1 x USB 3.2 Gen1 Tipo-A (trasero, USB32_2)

Chipset: - 1 x USB 3.2 Gen1 Tipo-C (frontal) - 5 x USB 3.2 Gen1 Tipo-A (1 trasero USB32_3, 4 frontales) - 8 x USB 2.0 (4 traseros, 4 frontales)

Todos los puertos USB admiten protección ESD.

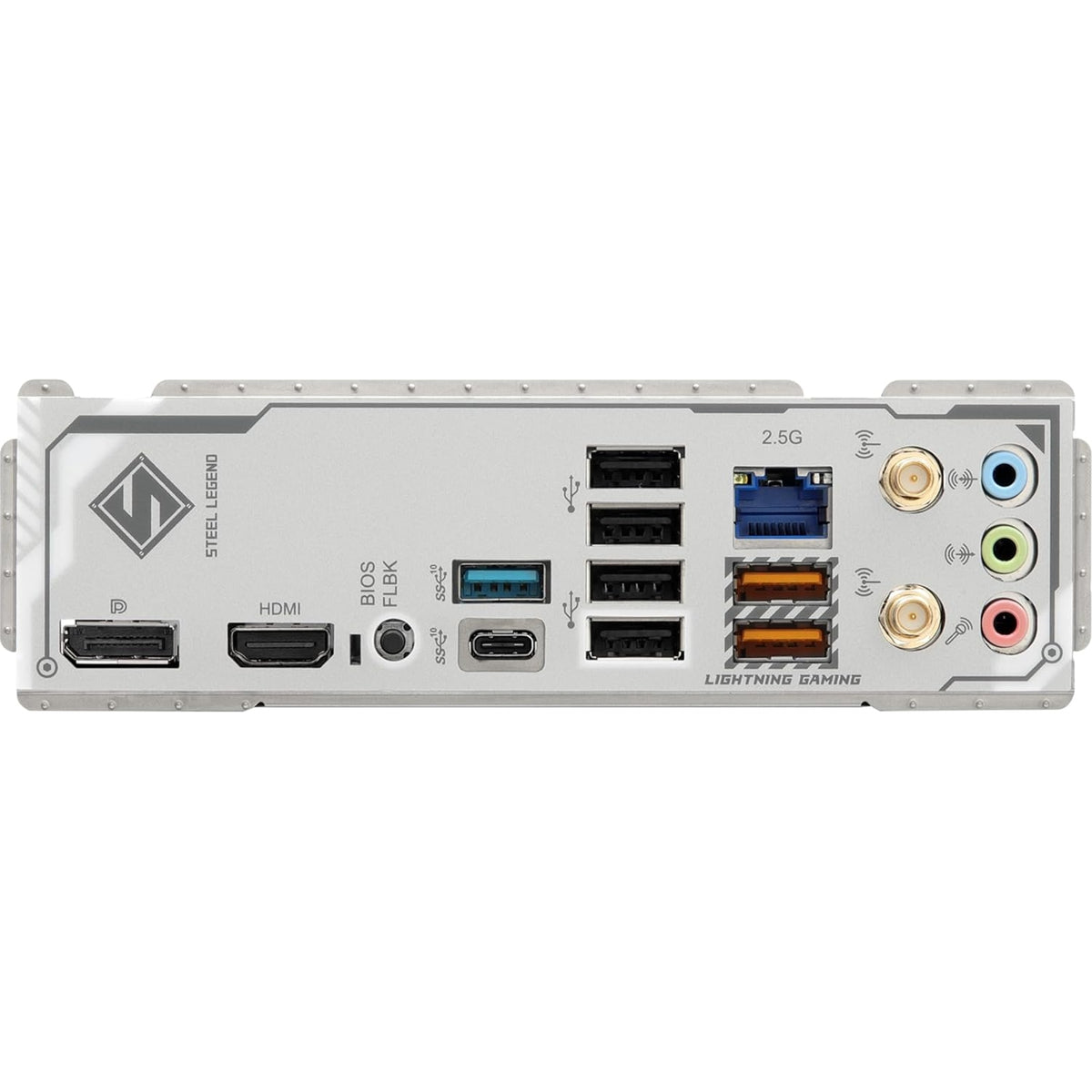

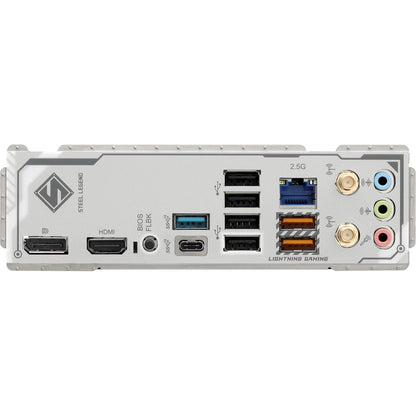

E/S del panel trasero

• 2 x puertos de antena
• 1 x puerto HDMI
• 1 x DisplayPort 1.4
• 1 x USB 3.2 Gen2 Tipo-C (10 Gb/s)
• 1 x USB 3.2 Gen2 Tipo-A (10 Gb/s)
• 2 x USB 3.2 Gen1 Tipo-A
• 4 x USB 2.0
• 1 x puerto LAN RJ-45
• 1 x botón BIOS Flashback
• Conectores de audio HD: entrada de línea / altavoz frontal / micrófono

USB32_2–3 son puertos de juegos Lightning.

Almacenamiento

CPU: - 1 x Blazing M.2 (M2_1, Key M), tipo 2280, PCIe Gen5x4 (128 Gb/s)

Chipset: - 1 x M.2 (M2_2, Key M), tipo 2260/2280, PCIe Gen4x2 (32 Gb/s) - 1 x Hyper M.2 (M2_3, Key M), tipo 2260/2280, PCIe Gen4x4 (64 Gb/s) - 4 conectores SATA3 de 6,0 Gb/s

Detalles adicionales: - M2_1 es la primera prioridad para la instalación de M.2 - Velocidades de M2_1: - Gen5x4 con series Ryzen 9000 / 7000 - Gen4x4 con Ryzen 8000 (Phoenix 1) - Gen4x2 con Ryzen 8000 (Phoenix 2)

RAID

• SATA: RAID 0, 1, 10
• M.2 NVMe: RAID 0, 1, 10 (requiere tarjetas de expansión M.2 NVMe adicionales para RAID 10)

Conectores y cabezales internos

• 1 x cabezal SPI TPM
• 1 x cabezal de cable de termistor
• 1 x cabezal de LED de alimentación y altavoz
• 1 x cabezal LED RGB
• 3 x cabezales LED direccionables
• 2 conectores de ventilador de CPU (4 pines, control inteligente de velocidad del ventilador)
• CPU_FAN1 hasta 1 A (12 W)
• CPU_FAN2 hasta 3 A (36 W), detecta automáticamente 3 pines/4 pines
• 3 conectores de ventilador de chasis (4 pines, control inteligente de velocidad del ventilador)
• CHA_FAN1–3 hasta 3 A (36 W), detecta automáticamente 3 pines/4 pines
• 1 conector de alimentación ATX de 24 pines (alta densidad)
• 1 conector de alimentación de 12 V de 8 pines (alta densidad)
• 1 conector de alimentación de 12 V de 4 pines (alta densidad)
• 1 conector de audio del panel frontal
• 2 cabezales USB 2.0 (hasta 4 puertos)
• 2 cabezales USB 3.2 Gen1 (hasta 4 puertos)
• 1 cabezal USB 3.2 Gen1 Tipo-C del panel frontal

BIOS

• BIOS AMI UEFI legal de 256 Mb con GUI
• Características:
• Modo EZ de ASRock
• UEFI Full HD de ASRock
• Flash instantáneo de ASRock
• BIOS Flashback

Software y herramientas UEFI

• ASRock Motherboard Utility (A-Tuning)
• Software ASRock Dragon 2.5G LAN
• ASRock Polychrome SYNC
• Instalador automático de controladores ASRock

Soporte del sistema operativo

• Microsoft Windows 10 de 64 bits
• Microsoft Windows 11 de 64 bits

(El controlador del módulo Wi-Fi 7 solo está disponible para Windows 11.)

Certificaciones

• FCC
• CE
• Preparado para ErP/EuP (requiere fuente de alimentación preparada para ErP/EuP)

Accesorios (incluidos)

• 2 x cables de datos SATA
• 2 x antenas WiFi 2,4/5/6 GHz de ASRock
• 1 x cable termistor
• 2 x tornillos para zócalos M.2
• 1 x espaciador para zócalo M.2

Aspectos destacados de características únicas

• Productividad excelente
• PCIe Gen5 (gráficos y M.2)

• DDR5 de doble canal

• Durabilidad sólida como una roca

• Diseño de fase de alimentación 12+2+1 con Dr.MOS
• Blindaje de disipador de calor ampliado

• Condensadores negros de larga duración 20K

• Conectividad ultrarrápida

• LAN 2.5G
• Módulo Wi-Fi 7 802.11be

• Puertos de juegos ASRock Lightning

• Actualizaciones y solución de problemas sencillas

• Actualización EZ
• Botón BIOS Flashback
• Instalador automático de controladores ASRock
• Comprobación de estado de publicación de ASRock

• Solucionador de problemas EZ

• Blazing M.2 y refrigeración

• Blazing M.2 (PCIe Gen5x4) con disipador de calor multicapa
• Disipador de calor inferior M.2 para un rendimiento térmico mejorado
