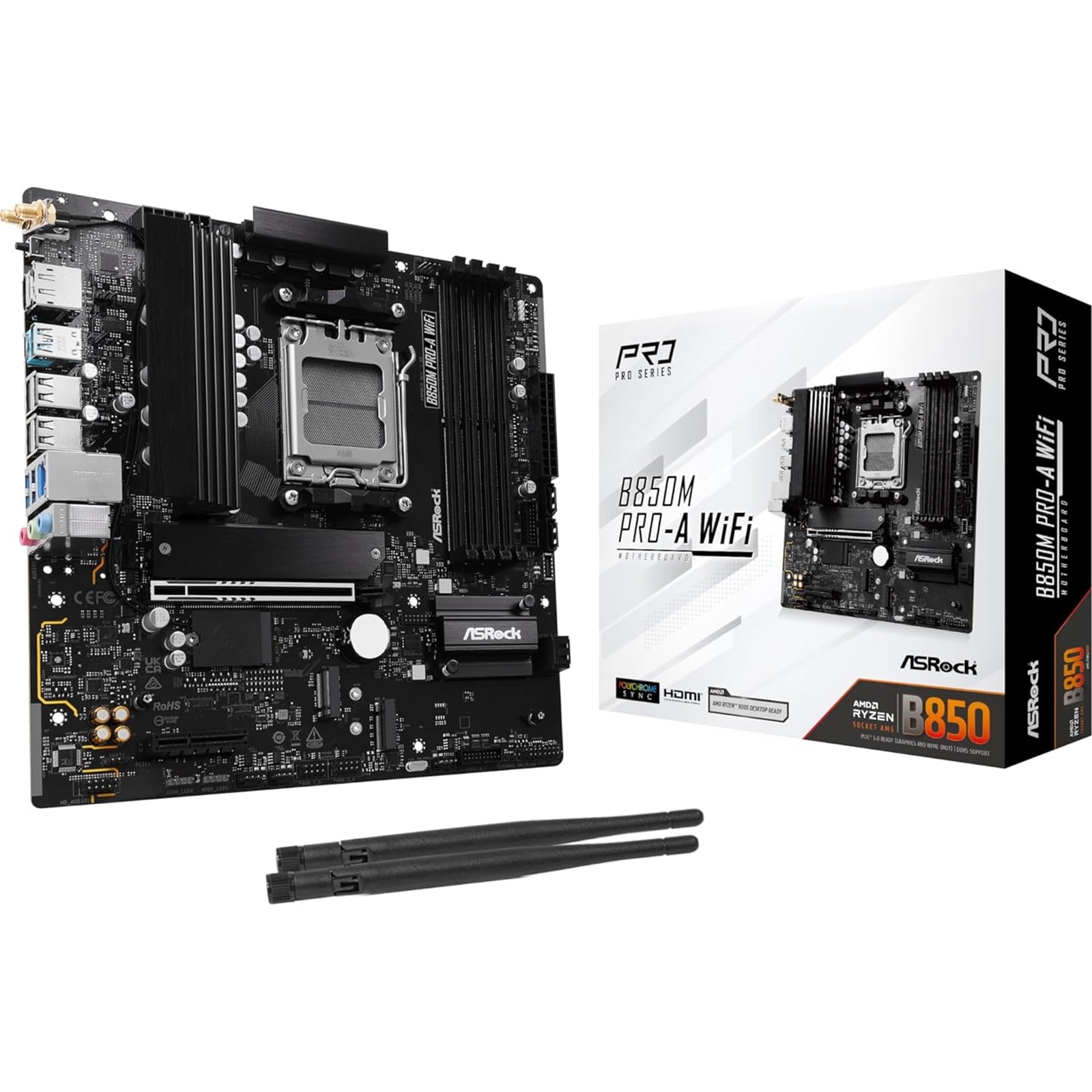

Placa base ASRock B850M Pro-A WiFi con socket AMD AM5, Micro-ATX, 4 ranuras DDR5, 3 sockets M.2, LAN de 2.5 GbE, Wi-Fi 6E, 1 puerto DisplayPort / 1 puerto HDMI

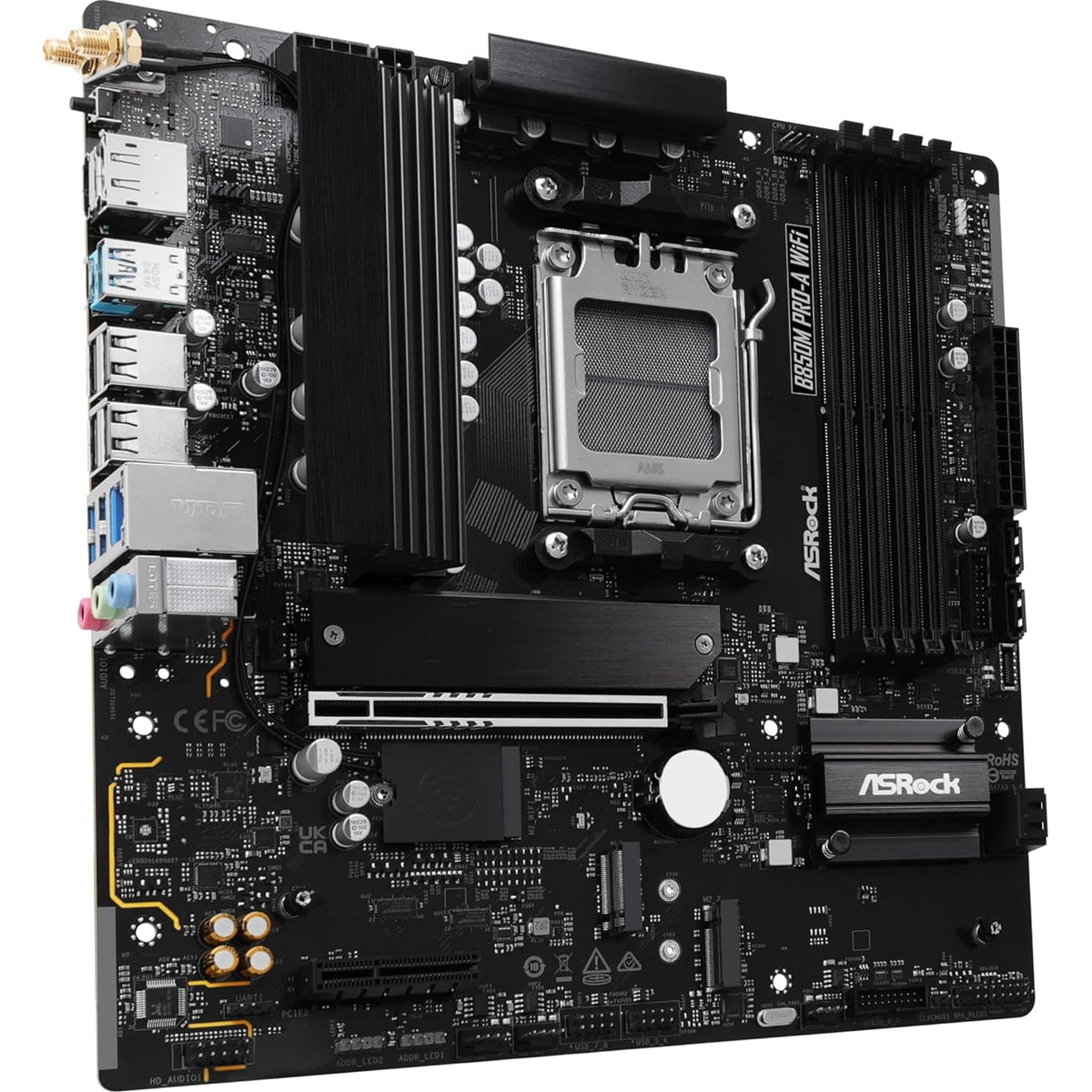

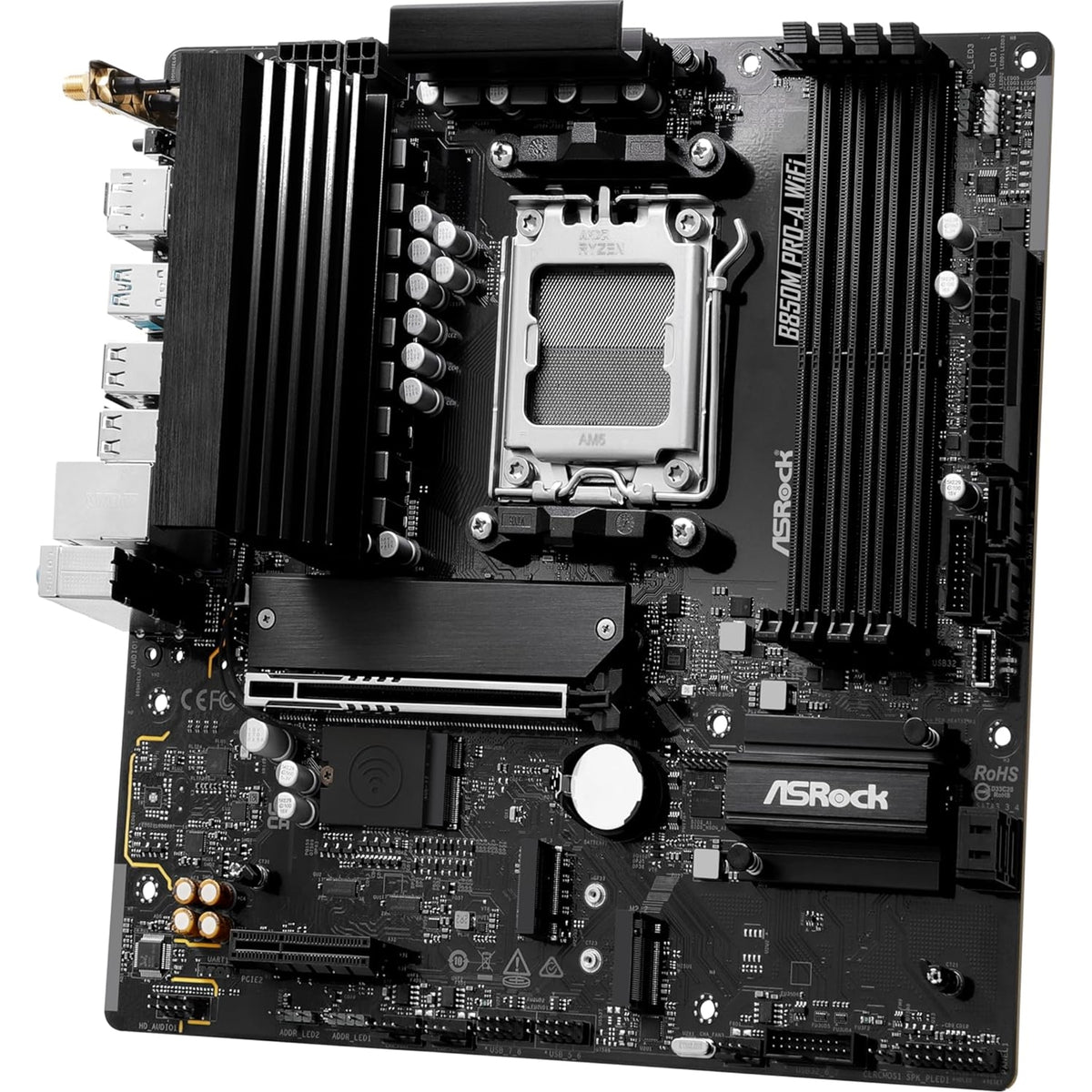

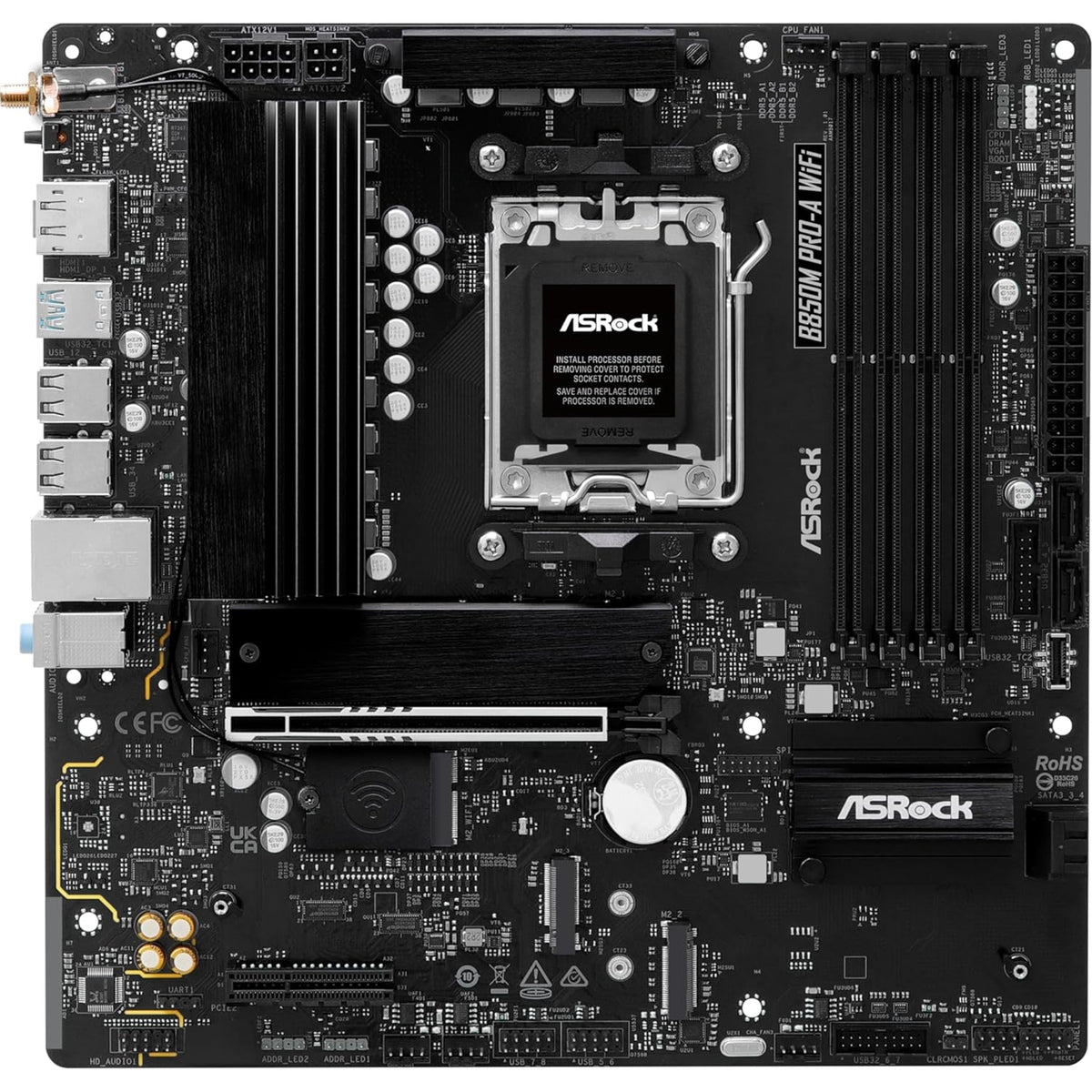

Placa base Micro ATX ASRock B850M PRO RS WiFi

La ASRock B850M PRO RS WiFi es una placa base Micro ATX diseñada para procesadores AMD Socket AM5 Ryzen Series 9000, 8000 y 7000, que ofrece una productividad excelente, conectividad ultrarrápida y una durabilidad sólida como una roca en un formato compacto de 24,4 cm x 24,4 cm.

Características principales

• Soporte AMD Socket AM5
• Compatible con procesadores Ryzen Series 9000, 8000 y 7000

• Diseño de fase de alimentación 8+2+1 con Dr.MOS para VCore + SOC + MISC

• Memoria DDR5 de alta velocidad

• 4 ranuras DIMM DDR5
• DDR5 de doble canal hasta 8000+ (OC)
• Compatible con memoria DDR5 ECC/no-ECC, sin búfer
• Capacidad máxima de memoria del sistema: 256 GB

• Compatible con perfiles de memoria XMP y EXPO

• PCIe y expansión

• 1 ranura PCIe 5.0 x16 (PCIE1), admite modo x16
• 1 ranura PCIe 4.0 x4 (PCIE2), admite modo x4
• 1 x M.2 (Key E) para módulo PCIe WiFi/BT tipo 2230
• Soporte PCIe Gen5 para gráficos y M.2

• Contacto de oro de 15µ en la ranura VGA PCIe (PCIE1)

• Almacenamiento avanzado

• 1 x Blazing M.2 (PCIe Gen5x4)
• 2 x Hyper M.2 (PCIe Gen4x4)
• 4 conectores SATA3 de 6,0 Gb/s
• Admite SSD NVMe como discos de arranque

• Compatible con RAID 0, 1, 10 para almacenamiento SATA y M.2 NVMe

• Opciones de salida de gráficos

• Gráficos AMD RDNA integrados (el soporte real puede variar según la CPU)
• 1 x HDMI 2.1 compatible con TMDS/FRL 8G (HDR, HDCP 2.3, hasta 4K 120Hz)

• 1 x DisplayPort 1.4 con DSC (HDCP 2.3, hasta 4K 120Hz)

• Audio y red

• Códec de audio HD Realtek ALC897 7.1 CH
• Audio Nahimic
• LAN Realtek Dragon RTL8125BG 2.5G (10/100/1000/2500 Mb/s)

• Software Dragon 2.5G LAN con control de ancho de banda y perfiles

• WiFi 6E y Bluetooth

• Módulo Wi-Fi 6E 802.11axe
• Banda dual 2x2 con soporte de banda extendida de 6 GHz
• Compatible con Bluetooth 5.2 y MU-MIMO
• Incluye 2 antenas
• Módulo Wi-Fi 6E compatible solo con Windows 11 (sin controlador para Windows 10)

• La disponibilidad de 6 GHz depende de las regulaciones regionales y requiere un router compatible con 6 GHz

• Conectividad y E/S

• USB 3.2 Tipo-C frontal y trasero
• Múltiples puertos USB 3.2 Gen2 / Gen1 y USB 2.0
• Protector de E/S preinstalado

• Botón BIOS Flashback

• Características térmicas y de construcción

• Disipador de calor inferior M.2 para una refrigeración eficiente del SSD
• Control inteligente de velocidad del ventilador para la CPU y los ventiladores del chasis

• Compatible con tiras de LED RGB de 12 V y direccionables de 5 V

• Utilidades fáciles de usar

• BIOS Flashback
• Instalador automático de controladores de ASRock
• Comprobador de estado de publicación de ASRock
• ASRock UEFI con modo EZ e interfaz Full HD
• Software de iluminación ASRock Polychrome SYNC

Especificaciones

Plataforma

Características únicas

• Productividad excelente
• PCIe Gen5 (gráficos, M.2)
• DDR5 de doble canal
• Durabilidad sólida como una roca
• Fase de alimentación 8+2+1, Dr.MOS para VCore+SOC+MISC
• Escudo de E/S preinstalado
• Conectividad ultrarrápida: LAN de 2,5 G, Wi-Fi 6E 802.11axe
• Actualización EZ: botón BIOS Flashback, instalador automático de controladores de ASRock
• Solucionador de problemas EZ: Comprobador de estado de publicación de ASRock

Compatibilidad con CPU

Memoria

Ranuras de expansión

Comportamiento del carril PCIe

• PCIE1:
• Gen5x16 con procesadores de las series 9000 y 7000
• Gen4x8 con procesadores de la serie 8000 (Phoenix 1)

• Gen4x4 con procesadores de la serie 8000 (Phoenix 2)

• Si M2_3 está ocupado, PCIE2 se deshabilitará.

• Admite SSD NVMe como discos de arranque.

Gráficos

Audio

LAN

LAN inalámbrica y Bluetooth

USB

Todos los puertos USB admiten protección ESD.

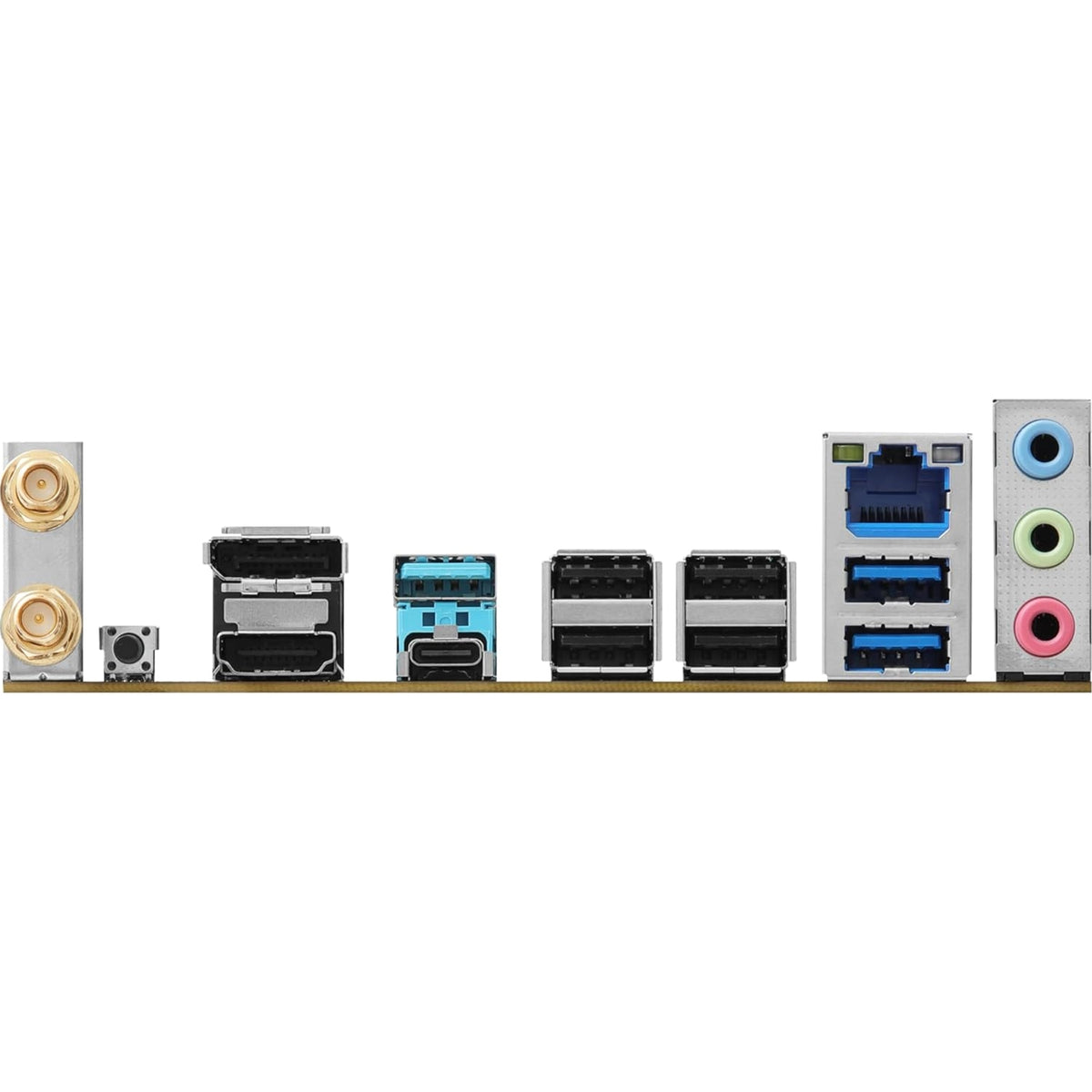

E/S del panel trasero

• 2 puntos de montaje de antena
• 1 puerto HDMI
• 1 DisplayPort 1.4
• 1 USB 3.2 Gen2 Tipo-A (10 Gb/s)
• 1 USB 3.2 Gen2 Tipo-C
• 2 USB 3.2 Gen1
• 4 USB 2.0
• 1 puerto LAN RJ-45
• 1 botón BIOS Flashback
• Conectores de audio HD: entrada de línea / altavoz frontal / micrófono

Almacenamiento

Notas sobre el almacenamiento

• M2_1 es la primera prioridad para la instalación de M.2.
• M2_1:
• Gen5x4 con procesadores de las series 9000 y 7000
• Gen4x4 con procesadores de la serie 8000 (Phoenix 1 y Phoenix 2)
• M2_3:
• Gen4x4 con procesadores de las series 9000 y 7000
• Gen4x4 con procesadores de la serie 8000 (Phoenix 1)
• Gen4x2 con procesadores de la serie 8000 (Phoenix 2)
• Si M2_3 está ocupado, PCIE2 se deshabilitará.
• Admite SSD NVMe como discos de arranque.

RAID

• Compatible con RAID 0, 1, 10 para dispositivos de almacenamiento SATA
• Compatible con RAID 0, 1, 10 para dispositivos de almacenamiento M.2 NVMe
• Requiere tarjetas de expansión M.2 NVMe adicionales para admitir RAID 10

Conectores y cabezales

• 1 cabezal SPI TPM
• 1 cabezal de LED de encendido y altavoz
• 1 cabezal LED RGB
• 3 cabezales LED direccionables
• 2 conectores de ventilador de CPU (4 pines, control inteligente de velocidad del ventilador)
• 3 conectores de ventilador de chasis (4 pines, control inteligente de velocidad del ventilador)
• 1 conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 12 V de 8 pines (alta densidad)
• 1 conector de alimentación de 12 V de 4 pines (alta densidad)
• 1 conector de audio del panel frontal
• 2 cabezales USB 2.0 (admiten 4 puertos USB 2.0)
• 2 cabezales USB 3.2 Gen1 (admiten 4 puertos USB 3.2 Gen1)
• 1 cabezal USB 3.2 Gen1 Tipo-C del panel frontal

Soporte de energía y LED

• Soporta un total de hasta 12 V/3 A, tira de LED de 36 W
• Soporta un total de hasta 5 V/3 A, tira de LED de 15 W

Potencia del ventilador

• CPU_FAN1: hasta 1 A (12 W)
• CPU_FAN2, CHA_FAN1~3: hasta 3 A (36 W) cada uno
• CPU_FAN2 y CHA_FAN1~3 pueden detectar automáticamente ventiladores de 3 o 4 pines

BIOS

• BIOS AMI UEFI Legal de 256 Mb con soporte GUI

Software y UEFI

• Utilidad de placa base ASRock (A-Tuning)
• Software ASRock Dragon 2.5G LAN
• ASRock Polychrome SYNC

Características de UEFI

• Modo ASRock EZ
• ASRock Full HD UEFI
• Instalador automático de controladores ASRock
• ASRock Instant Flash

Soporte de sistema operativo

• Microsoft Windows 10 de 64 bits
• Microsoft Windows 11 de 64 bits

(Módulo Wi-Fi 6E compatible solo con Windows 11).

Certificaciones

• FCC
• CE
• Preparado para ErP/EuP (requiere fuente de alimentación preparada para ErP/EuP)

Accesorios incluidos

• 2 cables de datos SATA
• 2 antenas ASRock WiFi de 2,4/5/6 GHz

Tecnologías destacadas

• Diseño de fase de alimentación 8+2+1 + Dr.MOS
  El Vcore con diseño Dr.MOS ofrece una alimentación más suave y eficiente a la CPU.

• Blazing M.2 (PCIe Gen5x4)
  Admite hasta 3 SSD NVMe M.2, incluido uno que admite PCI Express 5.0.

• Escudo de E/S preinstalado
  Acelera la instalación y simplifica el montaje del sistema.

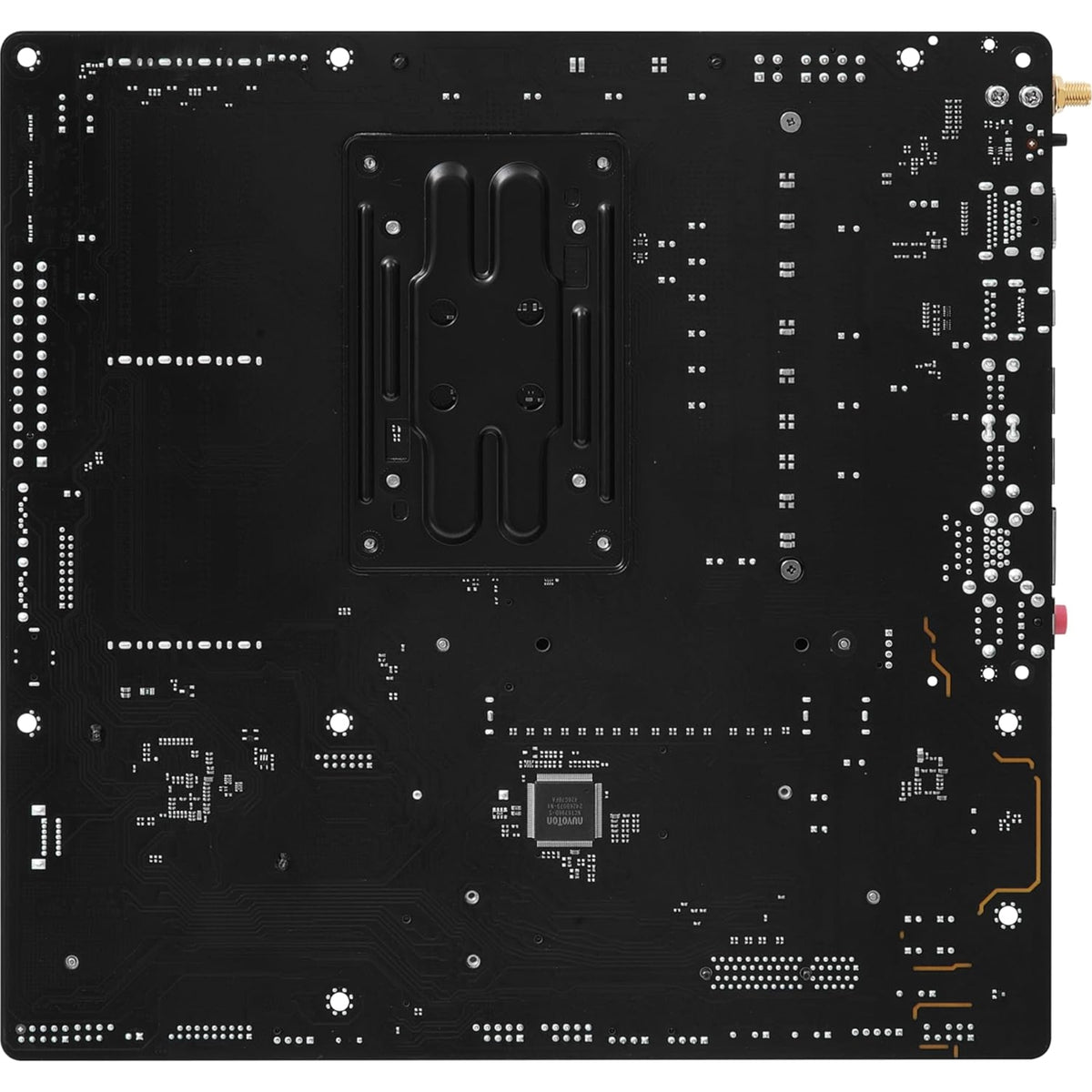

• Disipador de calor inferior M.2
  Disipa el calor a través de la PCB para ayudar a mantener el rendimiento del SSD y la estabilidad del sistema.

• USB 3.2 Tipo-C (frontal y trasero)
  Conectividad USB Tipo-C de alta velocidad y reversible para el panel frontal y la E/S trasera.

• WiFi 6E (802.11axe)
  Diseñado para una conectividad inalámbrica más rápida y con menor latencia donde el 6 GHz está disponible.
