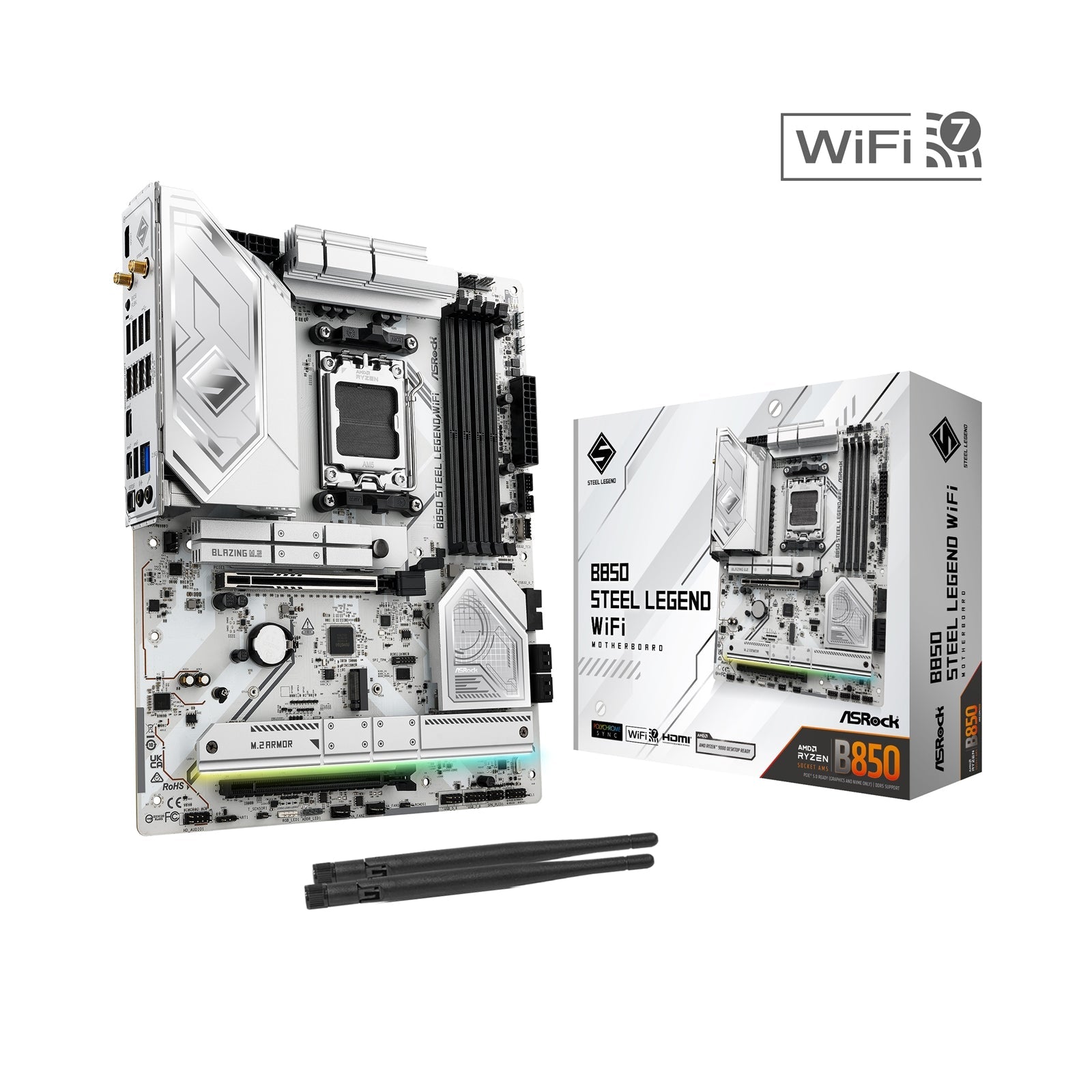

Placa Base ASRock B850 Steel Legend WiFi con Zócalo AMD AM5, ATX, 4 ranuras DDR5, 4 ranuras M.2, Escudo de E/S integrado, LAN de 2.5GbE, Wi-Fi 7, 1 puerto HDMI

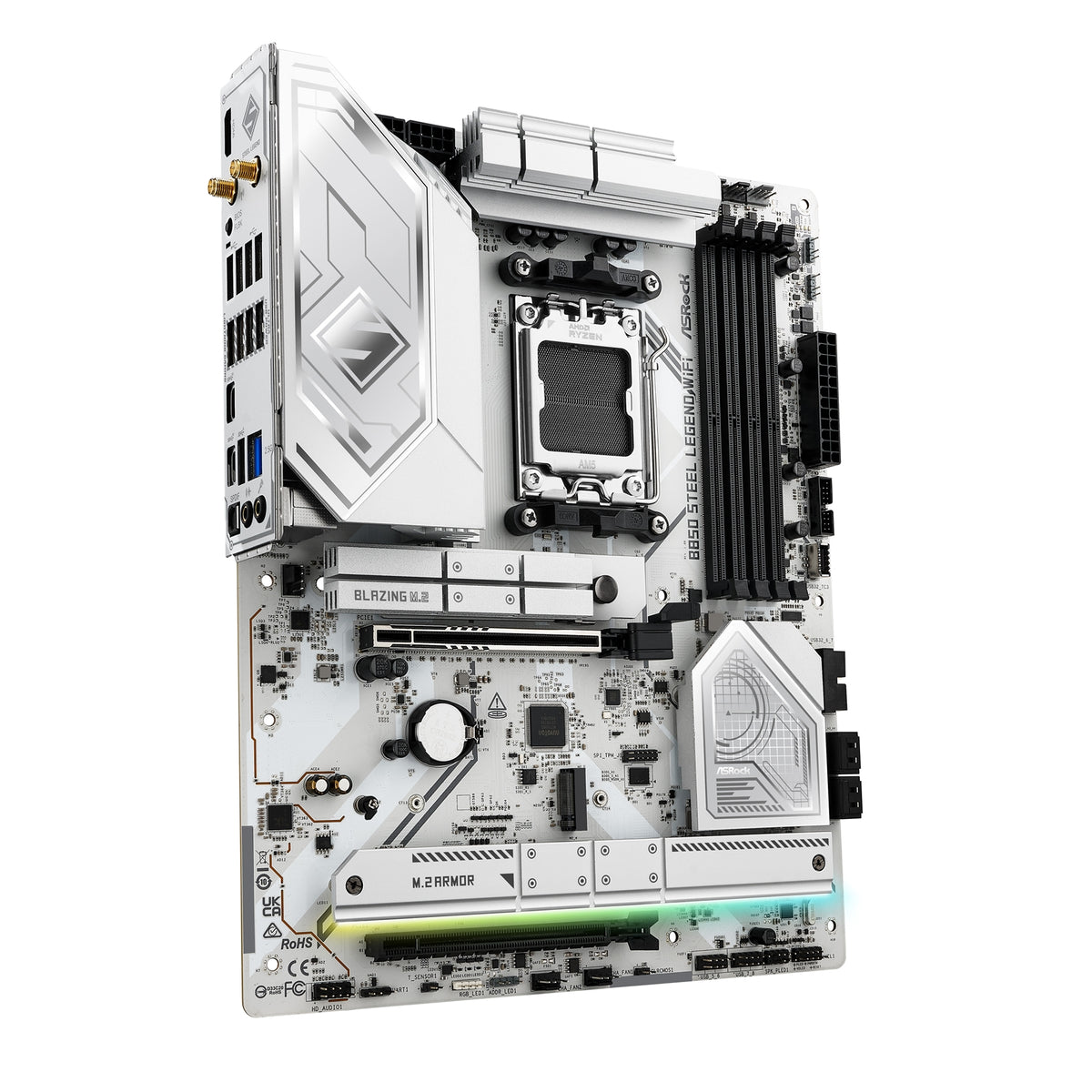

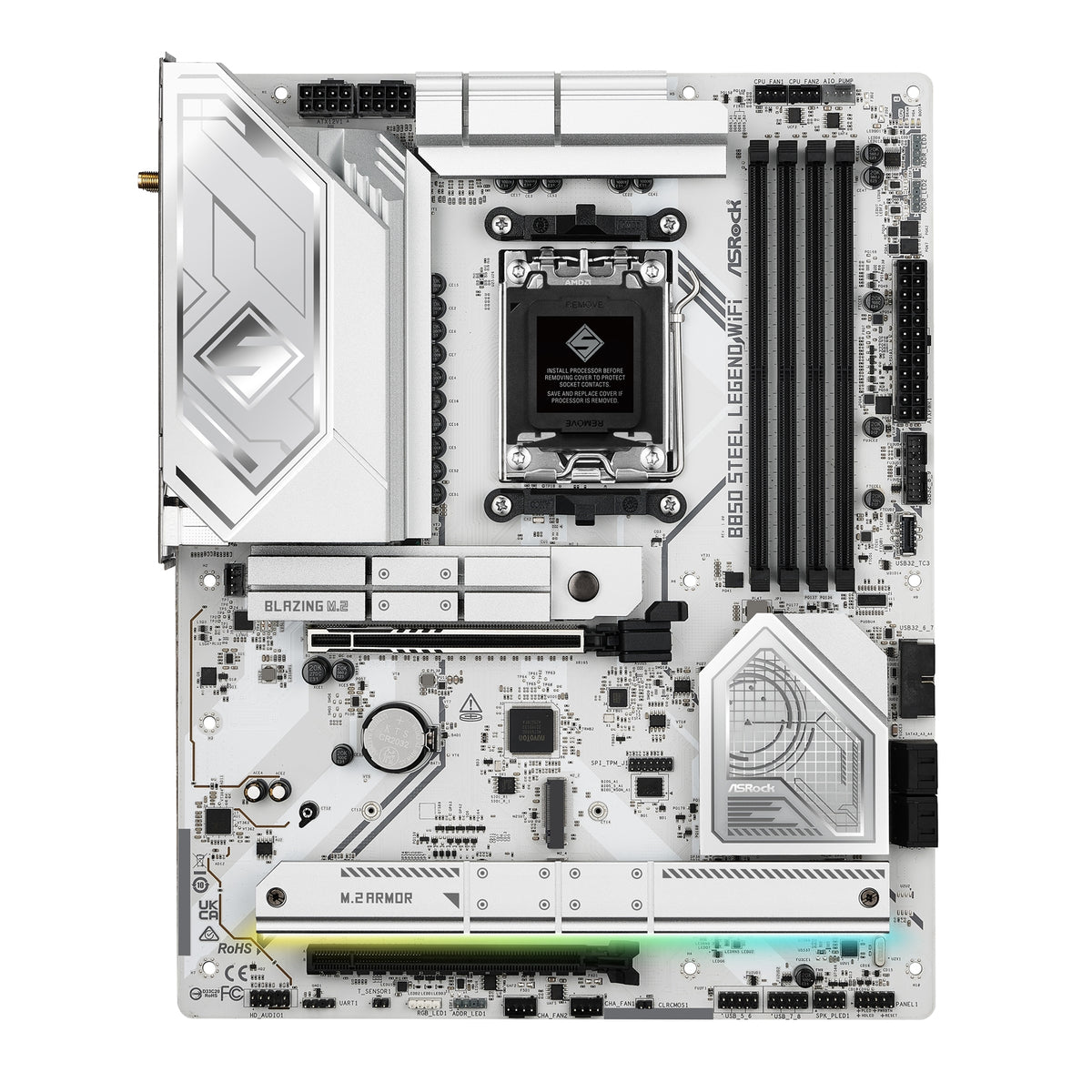

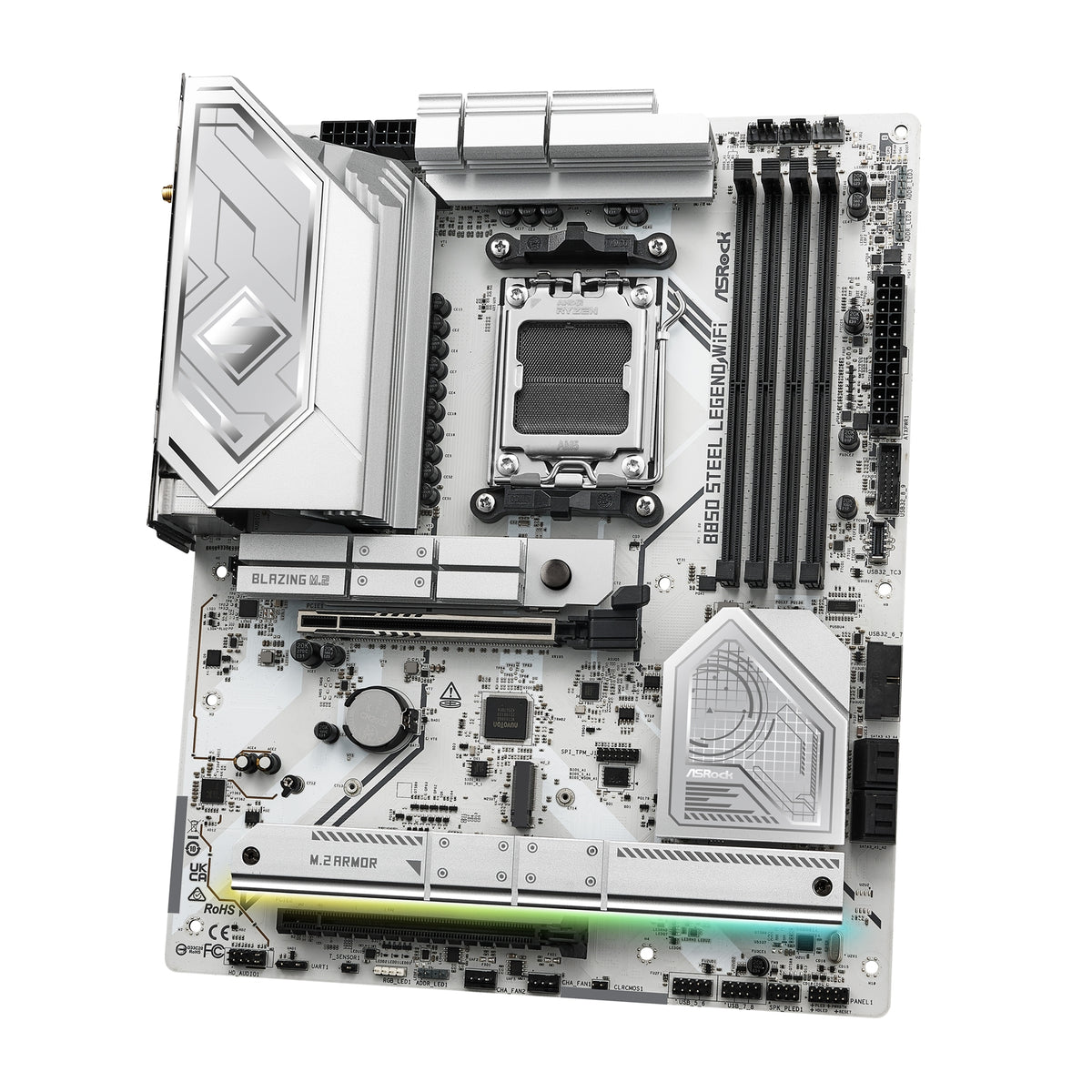

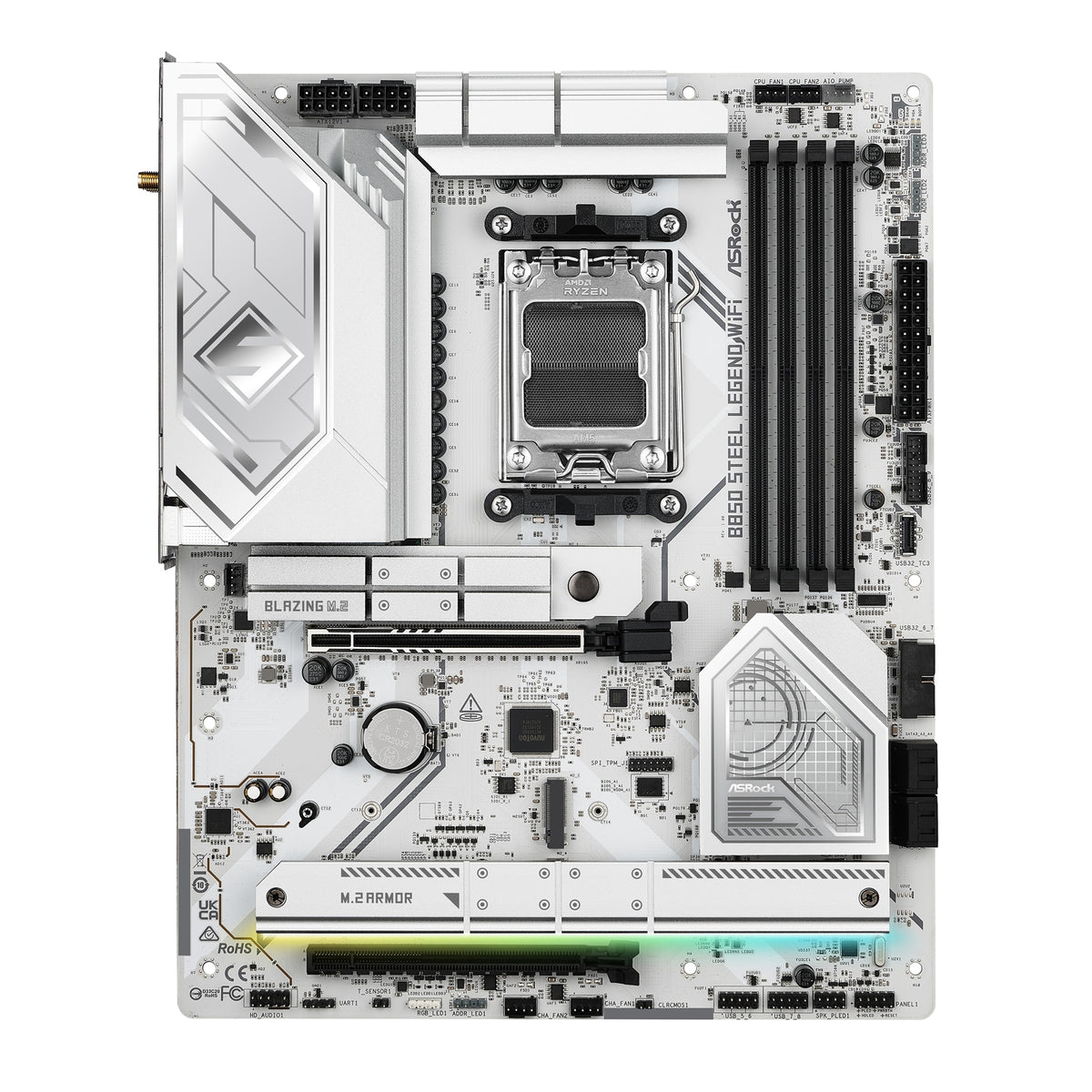

Placa base ASRock B850 Steel Legend WiFi (ATX, AM5, DDR5, Wi-Fi 7)

La ASRock B850 Steel Legend WiFi es una placa base ATX diseñada para procesadores AMD Socket AM5 Ryzen Series 9000, 8000 y 7000. Combina un suministro de energía robusto, soporte avanzado de DDR5, PCIe Gen5, Wi-Fi 7 y amplias opciones de almacenamiento y conectividad en un diseño duradero de PCB de 8 capas.

Características clave

• Soporta procesadores AMD Socket AM5 Ryzen Series 9000, 8000 y 7000
• Diseño de alimentación de 14+2+1 fases, 80A Dr.MOS para VCore+SOC+MISC
• 4 ranuras DIMM DDR5
• DDR5 de doble canal
• Hasta 8000+ (OC)
• Admite memoria ECC/no ECC, sin búfer
• Capacidad máxima de hasta 256 GB
• Admite perfiles de memoria XMP y EXPO
• Expansión PCIe
• 1 x PCIe 5.0 x16 (CPU)
• 1 x PCIe 4.0 x16 (Chipset, modo x4)
• Salida de gráficos
• 1 x HDMI 2.1 TMDS/FRL 8G compatible, hasta 4K 120Hz, HDR, HDCP 2.3
• Audio
• Códec de audio HD Realtek ALC4082 7.1 CH
• Protección de contenido
• Capas de PCB individuales para canales R/L
• Puerto de auriculares frontal Direct Drive (auriculares de hasta 600 ohmios)
• Nahimic Audio
• Almacenamiento
• 1 x Blazing M.2 (PCIe Gen5x4)
• 3 x Hyper M.2 (PCIe Gen4x4)
• 4 x SATA3 6.0 Gb/s
• Admite SSD NVMe como discos de arranque
• Conectividad de red
• LAN Realtek 2.5G (Dragon RTL8125BG)
• 802.11be Wi-Fi 7 (2x2)
• Bluetooth 5.4
• Conectividad USB
• 1 x USB 3.2 Gen2x2 Tipo-C (frontal)
• 4 x USB 3.2 Gen2 (2 traseros, 2 traseros Tipo-C)
• 7 x USB 3.2 Gen1 (3 traseros, 4 frontales)
• 8 x USB 2.0 (4 traseros, 4 frontales)
• Mejoras de refrigeración y diseño
• Blindaje de disipador de calor ampliado
• Disipador de calor M.2 multicapa sin herramientas
• Disipador de calor M.2 inferior
• Diseño Lite Release para una fácil instalación de la GPU
• Durabilidad
• PCB de 8 capas
• Condensadores negros de larga duración de 20K (condensadores de polímero conductivo de alta calidad)
• Condensador exclusivo de 1000uF con una vida útil de 20.000 horas

Diseño de alimentación y durabilidad

• Diseño de fase de alimentación 14+2+1
  VCore con diseño Dr.MOS ofrece una alimentación más suave y limpia a la CPU.

• Condensador exclusivo de 20K (1000uF)
  El exclusivo condensador de 1000uF de ASRock con una vida útil de 20.000 horas ayuda a garantizar un rendimiento estable y constante.

• Durabilidad sólida como una roca

• Blindaje de disipador de calor ampliado
• Conectores de alimentación de alta densidad (ATX de 24 pines, 2 x 8 pines de 12V)
• Condensadores negros de larga duración de 20K

Características de refrigeración e instalación

• Diseño Lite Release
  Pestillo ampliado para una pulsación más fácil, simplificando la instalación y extracción de la tarjeta gráfica.

• Disipador de calor M.2 multicapa sin herramientas
  Mecanismo de liberación rápida para una instalación de SSD M.2 sin esfuerzo y sin herramientas.

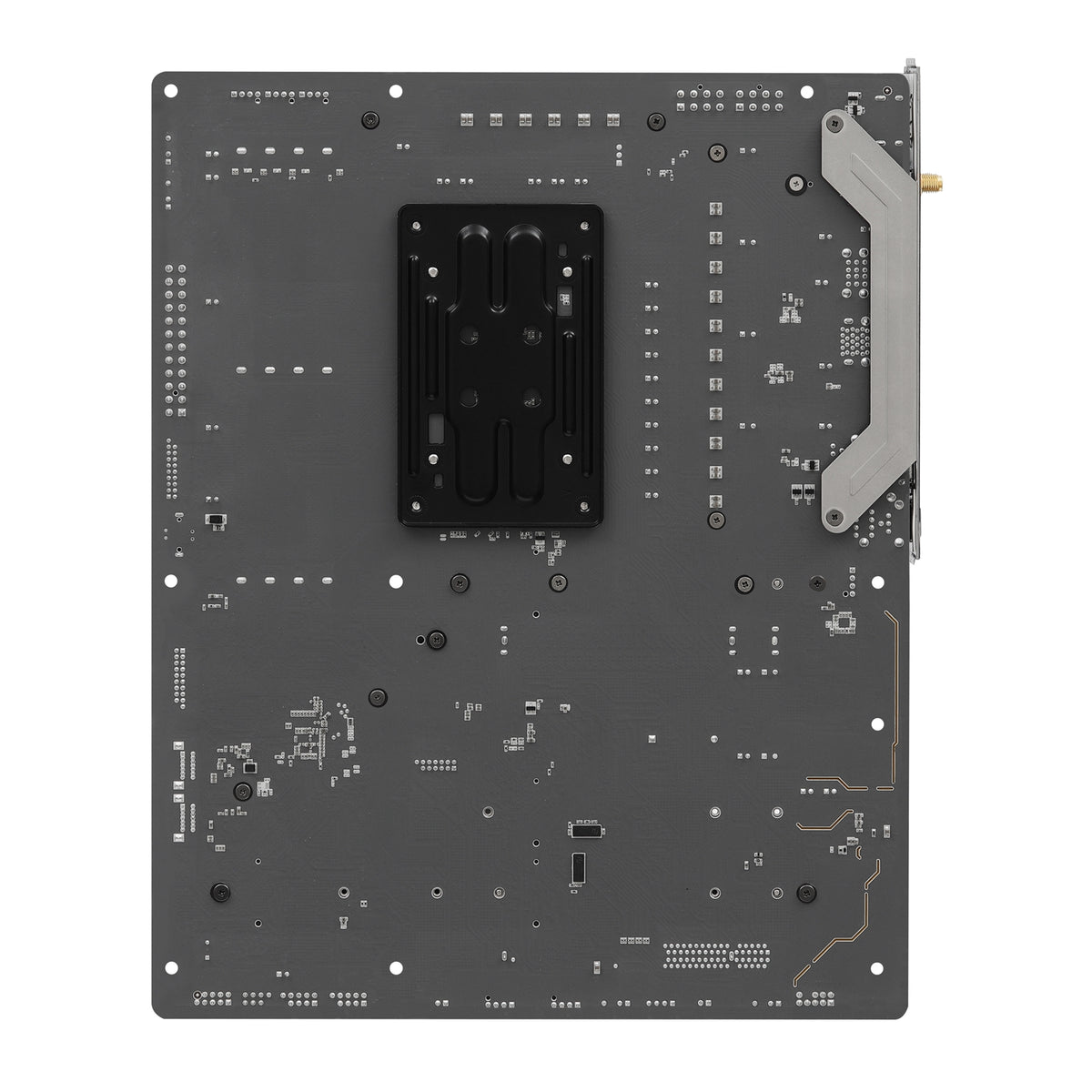

• Disipador de calor inferior M.2
  Ayuda a disipar el calor a través de la PCB de la placa base para mantener el rendimiento y la estabilidad.

• Controles de ventilador inteligentes

• 2 conectores de ventilador de CPU (4 pines)
• 3 conectores de ventilador de chasis (4 pines)
• 1 conector de ventilador de bomba AIO (4 pines)
• Control de velocidad de ventilador inteligente en todos los cabezales de ventilador
• CPU_FAN1 admite hasta 1A (12W)
• CPU_FAN2, CHA_FAN1–3, AIO_PUMP soportan hasta 3A (36W)
• Detección automática de ventiladores de 3 o 4 pines (CPU_FAN2, CHA_FAN1–3, AIO_PUMP)

Conectividad de alta velocidad

• Conectividad de red ultrarrápida
• LAN Realtek Dragon 2.5G (10/100/1000/2500 Mb/s)

• Software Dragon 2.5G LAN con:

  • Control inteligente de ancho de banda con ajuste automático
  • Interfaz de usuario visual y estadísticas de uso de red
  • Preajustes optimizados para juegos, navegador y streaming
  • Control de prioridad personalizado por el usuario

• Wi-Fi 7 (802.11be)

• Módulo Wi-Fi 7 2x2
• Soporta IEEE 802.11a/b/g/n/ac/ax/axe/be
• Bandas de 2.4GHz / 5GHz / 6GHz
• Ancho de banda de canal de 160MHz con banda de 6GHz
• 1 antena compatible con diversidad 2T2R
• Compatible con MU-MIMO

• Soporte de Wi-Fi 7 (6GHz) a través de Windows 11 y regulaciones regionales (habilitado a través de Windows y actualizaciones de software donde esté disponible)

• Bluetooth 5.4

USB y E/S

Configuración USB

• CPU
• 2 x USB 3.2 Gen2 Tipo-C (trasero)
• 1 x USB 3.2 Gen2 Tipo-A (trasero, USB32_3)

• 1 x USB 3.2 Gen1 Tipo-A (trasero, USB32_1)

• Chipset

• 1 x USB 3.2 Gen2x2 Tipo-C (frontal)
• 1 x USB 3.2 Gen2 Tipo-A (trasero, USB32_4)
• 6 x USB 3.2 Gen1 Tipo-A (2 traseros: USB32_2, USB32_5; 4 frontales)
• 8 x USB 2.0 (4 traseros, 4 frontales)

Todos los puertos USB admiten protección ESD.
USB32_1–2 son puertos Lightning Gaming.
USB32_3–4 admiten Ultra USB Power.

E/S del panel trasero

• 2 x puertos de antena
• 1 x puerto HDMI
• 1 x salida óptica SPDIF
• 2 x USB 3.2 Gen2 Tipo-C (10 Gb/s)
• 3 x USB 3.2 Gen1 Tipo-A
• 2 x USB 3.2 Gen2 Tipo-A (10 Gb/s)
• 4 x USB 2.0
• 1 x puerto LAN RJ-45
• 1 x botón BIOS Flashback
• 1 x jack de salida de línea (jack de audio dorado)
• 1 x jack de entrada de micrófono (jack de audio dorado)

Almacenamiento y RAID

• M.2 conectado a la CPU
• 1 x Blazing M.2 (M2_1, Key M)
  • Tipo 2280
  • PCIe Gen5x4 (128 Gb/s)
  • Gen5x4 con series Ryzen 9000 y 7000
  • Gen4x4 con Ryzen 8000 (Phoenix 1 y Phoenix 2)

• 1 x Hyper M.2 (M2_2, Key M)

  • Tipo 2260/2280
  • PCIe Gen4x4 (64 Gb/s)
  • Gen4x4 con series Ryzen 9000 y 7000
  • Gen4x4 con Ryzen 8000 (Phoenix 1)
  • Gen4x2 con Ryzen 8000 (Phoenix 2)

• M.2 conectado al chipset

• 1 x Hyper M.2 (M2_3, Key M)
  • Tipo 2230/2260/2280
  • PCIe Gen4x4 (64 Gb/s)

• 1 x Hyper M.2 (M2_4, Key M)

  • Tipo 2260/2280
  • PCIe Gen4x4 (64 Gb/s)

• SATA

• Controlador ASMedia ASM1061

• 4 x conectores SATA3 6.0 Gb/s

• Prioridad y Compartición de Carriles

• M2_1 es la primera prioridad para la instalación de M.2.

• Si M2_4 está ocupado, PCIE2 (ranura PCIe 4.0 x16) se deshabilitará.

• Soporte RAID

• RAID 0, RAID 1, RAID 10 para dispositivos de almacenamiento M.2 NVMe

Ranuras de expansión y gráficos

• Ranuras de expansión
• CPU:
  • 1 x PCIe 5.0 x16 (PCIE1), soporta modo x16
  • PCIE1 funciona a:
  • Gen5x16 con series Ryzen 9000 y 7000
  • Gen4x8 con Ryzen 8000 (Phoenix 1)
  • Gen4x4 con Ryzen 8000 (Phoenix 2)
• Chipset:
  • 1 x PCIe 4.0 x16 (PCIE2), soporta modo x4

• 1 x socket M.2 vertical (Key E)

  • Soporta módulo PCIe WiFi/BT tipo 2230

• Características adicionales de la ranura

• Contacto de oro de 15µ en la ranura VGA PCIe (PCIE1)

• Admite SSD NVMe como discos de arranque

• Gráficos integrados

• Gráficos AMD RDNA integrados (el soporte real puede variar según la CPU)
• HDMI 2.1 compatible con TMDS/FRL 8G
• Soporta HDR, HDCP 2.3
• Resolución máxima: hasta 4K 120Hz

Cabeceras y conectores internos

• 1 x cabecera SPI TPM
• 1 x cabecera de cable de termistor
• 1 x cabecera de LED de alimentación y altavoz
• 1 x cabecera de LED RGB
• 3 x cabeceras de LED direccionables
• 2 x conectores de ventilador de CPU (4 pines)
• 3 x conectores de ventilador de chasis (4 pines)
• 1 x conector de ventilador de bomba AIO (4 pines)
• 1 x conector de alimentación ATX de 24 pines (alta densidad)
• 2 x conectores de alimentación de 12V de 8 pines (alta densidad)
• 1 x conector de audio del panel frontal
• 2 x cabeceras USB 2.0 (soportan 4 puertos USB 2.0)
• 2 x cabeceras USB 3.2 Gen1 (soportan 4 puertos USB 3.2 Gen1)
• 1 x cabecera frontal USB 3.2 Gen2x2 Tipo-C (20 Gb/s)

Soporte de alimentación LED:
- Hasta 12V/3A, tira de LED de 36W en total
- Hasta 5V/3A, tira de LED de 15W en total

BIOS y Software

• BIOS
• BIOS legal AMI UEFI de 256Mb con soporte GUI
• Modo EZ de ASRock
• ASRock Full HD UEFI

• Botón BIOS Flashback

• Software y Utilidades

• Utilidad de placa base ASRock (A-Tuning)
• Software ASRock Dragon 2.5G LAN
• ASRock Polychrome SYNC
• Instalador automático de controladores ASRock
• ASRock Instant Flash
• ASRock EZ Troubleshooter
• Comprobador de estado de publicación de ASRock

Plataforma y Factor de Forma

• Factor de forma: ATX (12.0" x 9.6" / 30.5 cm x 24.4 cm)
• PCB: PCB de 8 capas

Características únicas:

• Excelente productividad
• PCIe Gen5 (gráficos, M.2)
• DDR5 de doble canal
• Durabilidad sólida como una roca
• Fase de alimentación 14+2+1 con 80A Dr.MOS para VCore+SOC+MISC
• Blindaje de disipador de calor ampliado
• Escudo de E/S integrado flexible
• Condensadores negros de larga duración de 20K

Sistema Operativo y Certificaciones

• Soporte de SO
• Microsoft Windows 10 de 64 bits

• Microsoft Windows 11 de 64 bits

• Certificaciones

• FCC
• CE
• Preparado para ErP/EuP (se requiere fuente de alimentación preparada para ErP/EuP)

Accesorios incluidos

• 2 x cables de datos SATA
• 2 x antenas ASRock WiFi 2.4/5/6 GHz
• 1 x cable de termistor
