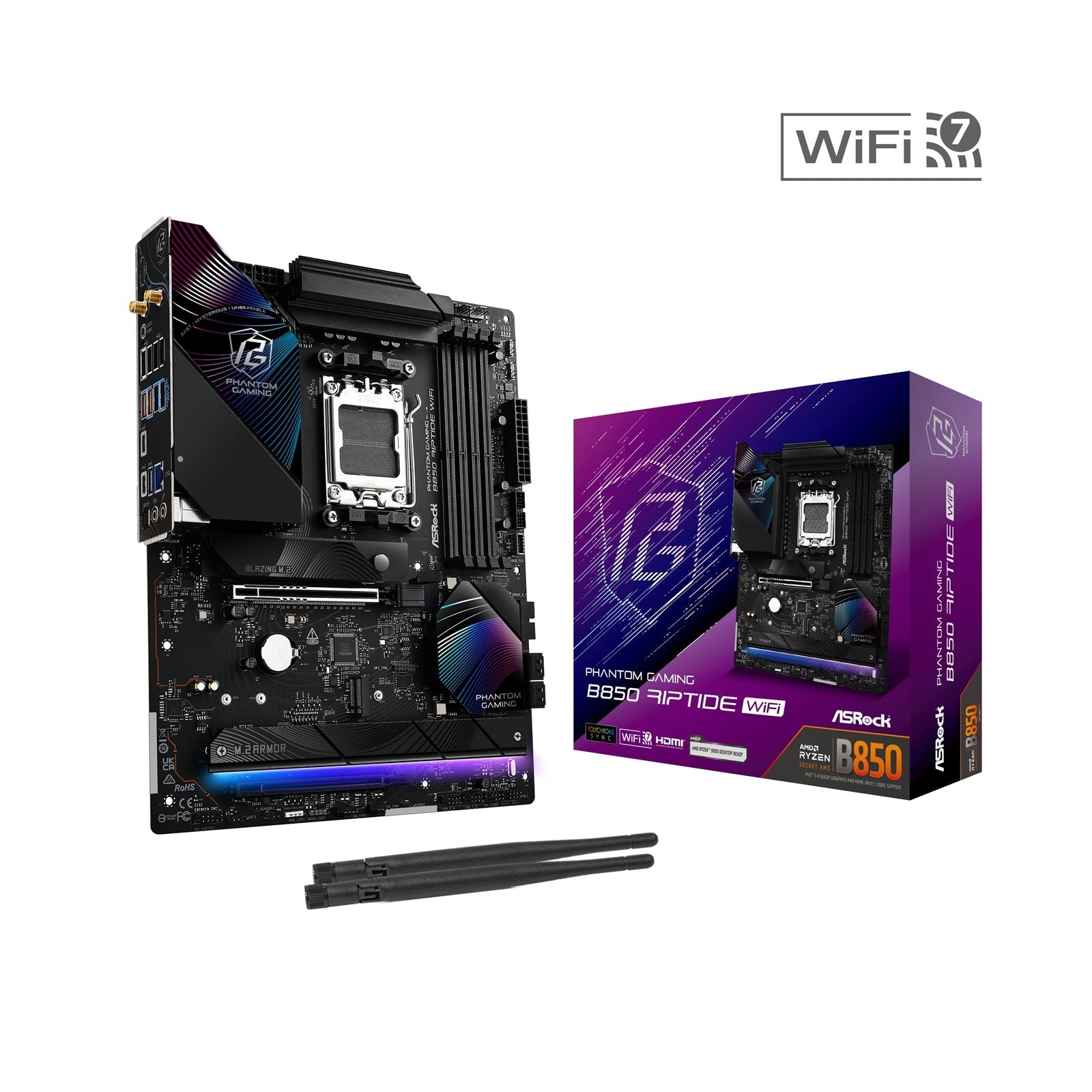

Placa base ASRock Phantom Gaming B850 Riptide WiFi (ATX, AM5)
La ASRock Phantom Gaming B850 Riptide WiFi es una placa base de juegos ATX diseñada para procesadores AMD Socket AM5 de las series Ryzen 9000, 8000 y 7000, que combina suministro de energía de alta gama, soporte DDR5, PCIe Gen5, Wi-Fi 7 y una amplia conectividad.
Características principales
- Soporte de CPU
-
Compatible con procesadores AMD Socket AM5 de las series Ryzen 9000, 8000 y 7000
-
Diseño y durabilidad de la energía
- Diseño de fase de energía 14+2+1, 80A Dr.MOS para VCore+SOC+MISC
- Armadura de disipador de calor ampliada
- Condensadores negros exclusivos de larga duración 20K (1000uF, vida útil de 20.000 horas)
- PCB de 8 capas
-
Escudo de E/S integrado flexible
-
Memoria
- 4 ranuras DDR5 DIMM
- DDR5 de doble canal, compatible con memoria ECC/no-ECC, sin búfer
- Soporta hasta 8000+ (OC)
- Capacidad máxima de memoria del sistema: 256 GB
-
Compatible con perfiles de memoria XMP y EXPO
-
Expansión y gráficos
- 1 ranura PCIe 5.0 x16 (PCIE1)
- 1 ranura PCIe 4.0 x16 (PCIE2, modo x4)
- 1 x M.2 vertical (Key E) para módulos WiFi/BT PCIe (tipo 2230)
- Contactos chapados en oro de 15µ en la ranura VGA PCIe (PCIE1)
- Soporte de gráficos integrados AMD RDNA (el soporte real puede variar según la CPU)
-
1 x HDMI 2.1 compatible con TMDS/FRL 8G
- Soporta HDR, HDCP 2.3, hasta 4K 120Hz
-
Almacenamiento
- 1 x Blazing M.2 (PCIe Gen5x4)
- 3 x Hyper M.2 (PCIe Gen4x4)
- 4 conectores SATA3 de 6,0 Gb/s
- Admite SSD NVMe como discos de arranque
- M2_1 es la primera prioridad para la instalación de M.2
-
Si M2_4 está ocupado, PCIE2 se deshabilitará
-
Redes
- Killer 2.5G LAN (10/100/1000/2500 Mb/s, Killer E3100G, soporte de software Killer LAN)
- Módulo Wi-Fi 7 2x2 802.11be
- Compatible con 802.11a/b/g/n/ac/ax/axe/be
- Compatible con bandas de 2,4 GHz / 5 GHz / 6 GHz
- Compatible con ancho de banda de 160 MHz con 6 GHz
- Soporte MU-MIMO
- Bluetooth 5.4
-
El soporte de Wi-Fi 7 (banda de 6 GHz) depende del sistema operativo, la región y las actualizaciones (Windows 11, Windows Update/actualizaciones de software)
-
Audio
- Códec de audio HD Realtek ALC4082 7.1 CH con protección de contenido
- Audio Nahimic
- Capas de PCB individuales para canales de audio L/R
- Tecnología Direct Drive en el puerto frontal para auriculares (soporta auriculares de hasta 600 ohmios)
-
Conectores de audio dorados (salida de línea, micrófono)
-
Refrigeración y disipadores de calor
- Disipador de calor M.2 multicapa sin herramientas con mecanismo de liberación rápida
- Disipador de calor M.2 inferior
-
Control inteligente de la velocidad del ventilador en la CPU, el chasis y los cabezales de la bomba AIO
-
Conectividad USB frontal y trasera
- 1 x USB 3.2 Gen2x2 Tipo-C (frontal)
- Múltiples puertos USB 3.2 Gen2 / Gen1 / USB 2.0 (frontales y traseros)
- Todos los puertos USB con protección ESD
- Puertos Lightning Gaming (USB32_12)
-
Soporte Ultra USB Power en USB32_34
-
Facilidad de uso y utilidades
- Diseño de liberación ligera con pestillo ampliado para una instalación/extracción más fácil de la tarjeta gráfica
- Puertos ASRock Lightning Gaming para menor fluctuación y latencia
- Botón BIOS Flashback
- Instalador automático de controladores ASRock
- Comprobador de estado de ASRock Post
- EZ Troubleshooter
- Utilidad ASRock Motherboard (Phantom Gaming Tuning)
- Centro de control de Killer
- ASRock Polychrome SYNC
Especificaciones
Plataforma
| Especificación | Detalles |
|---|---|
| Factor de forma | ATX, 30,5 cm x 24,4 cm (12,0" x 9,6") |
| PCB | PCB de 8 capas |
CPU
| Especificación | Detalles |
|---|---|
| Zócalo | AMD AM5 |
| Soporte | Procesadores AMD Ryzen de las series 9000, 8000 y 7000 |
Chipset
| Especificación | Detalles |
|---|---|
| Chipset | AMD B850 |
Memoria
| Especificación | Detalles |
|---|---|
| Tecnología | DDR5 de doble canal |
| Ranuras | 4 x DDR5 DIMM |
| Tipo | DDR5 ECC/non-ECC, sin búfer |
| Frecuencia máxima | Hasta 8000+ (OC) |
| Capacidad máxima | 256 GB |
| Soporte de perfiles | XMP, EXPO |
Ranuras de expansión
| Fuente | Ranura | Modo/Notas |
|---|---|---|
| CPU | 1 x PCIe 5.0 x16 (PCIE1) | Soporta modo x16 |
| Chipset | 1 x PCIe 4.0 x16 (PCIE2) | Soporta modo x4; deshabilitado si M2_4 está ocupado |
| Chipset | 1 x M.2 vertical (Key E) | Soporta módulo PCIe WiFi/BT tipo 2230 |
Comportamiento del carril PCIe (PCIE1):
- Gen5x16 con procesadores de las series Ryzen 9000 y 7000
- Gen4x8 con procesadores de la serie 8000 (Phoenix 1)
- Gen4x4 con procesadores de la serie 8000 (Phoenix 2)
Salida gráfica
| Especificación | Detalles |
|---|---|
| Gráficos integrados | Gráficos AMD RDNA (el soporte depende de la CPU) |
| HDMI | 1 x HDMI 2.1 compatible con TMDS/FRL 8G, HDR, HDCP 2.3, hasta 4K 120Hz |
Audio
| Especificación | Detalles |
|---|---|
| Códec | Realtek ALC4082 7.1 CH HD Audio con protección de contenido |
| Diseño | Capas de PCB individuales para canales de audio L/R |
| Salida de auriculares | Direct Drive, soporta auriculares de hasta 600 ohmios |
| Software | Nahimic Audio |
LAN
| Especificación | Detalles |
|---|---|
| Controlador | Killer E3100G 2.5 Gigabit LAN |
| Velocidad | 10/100/1000/2500 Mb/s |
| Soporte de software | Software Killer LAN |
Inalámbrico y Bluetooth
| Especificación | Detalles |
|---|---|
| Estándar inalámbrico | Módulo Wi-Fi 7 2x2 802.11be |
| Estándares compatibles | IEEE 802.11a/b/g/n/ac/ax/axe/be |
| Bandas | 2,4 GHz / 5 GHz / 6 GHz |
| Ancho de banda del canal | 160 MHz (banda de 6 GHz) |
| Antena | 1 antena para soportar diversidad 2 (Transmisión) x 2 (Recepción) |
| Bluetooth | Bluetooth 5.4 |
| MU-MIMO | Compatible |
| Nota sobre Wi-Fi 7 (6GHz) OS/Región | Compatible con Windows 11; la disponibilidad depende del país/región y de las actualizaciones de Windows/software |
USB
| Fuente | Puertos |
|---|---|
| CPU | 2 x USB 3.2 Gen2 Tipo-C (trasero) |
| 1 x USB 3.2 Gen2 Tipo-A (trasero, USB32_3) | |
| 1 x USB 3.2 Gen1 Tipo-A (trasero, USB32_1) | |
| Chipset | 1 x USB 3.2 Gen2x2 Tipo-C (frontal) |
| 1 x USB 3.2 Gen2 Tipo-A (trasero, USB32_4) | |
| 6 x USB 3.2 Gen1 Tipo-A (2 traseros: USB32_2, USB32_5; 4 frontales) | |
| 8 x USB 2.0 (4 traseros, 4 frontales) |
- Todos los puertos USB soportan protección ESD
- USB32_12 son puertos Lightning Gaming
- USB32_34 soporta Ultra USB Power
E/S del panel trasero
| Tipo de puerto | Cantidad / Detalles |
|---|---|
| Puertos de antena | 2 x puertos de antena |
| HDMI | 1 x puerto HDMI |
| Audio óptico | 1 x puerto de salida SPDIF óptico |
| USB 3.2 Gen2 Tipo-C | 2 x (10 Gb/s) |
| USB 3.2 Gen1 Tipo-A | 3 x |
| USB 3.2 Gen2 Tipo-A | 2 x (10 Gb/s) |
| USB 2.0 | 4 x |
| LAN | 1 x puerto LAN Killer 2.5G RJ-45 |
| BIOS | 1 x botón BIOS Flashback |
| Conectores de audio | 1 x Salida de línea (dorado) |
| 1 x Entrada de micrófono (dorado) |
Almacenamiento
| Fuente | Conector | Detalles |
|---|---|---|
| CPU | 1 x Blazing M.2 (M2_1, Key M) | Tipo 2280, modo PCIe Gen5x4 (128 Gb/s) |
| CPU | 1 x Hyper M.2 (M2_2, Key M) | Tipo 2260/2280, modo PCIe Gen4x4 (64 Gb/s) |
| Chipset | 1 x Hyper M.2 (M2_3, Key M) | Tipo 2230/2260/2280, modo PCIe Gen4x4 (64 Gb/s) |
| Chipset | 1 x Hyper M.2 (M2_4, Key M) | Tipo 2260/2280, modo PCIe Gen4x4 (64 Gb/s); deshabilita PCIE2 cuando está ocupado |
| ASMedia | 4 x SATA3 6.0 Gb/s | ASMedia ASM1061 |
Comportamiento del carril M.2:
- M2_1:
- Gen5x4 con las series Ryzen 9000 y 7000
- Gen4x4 con las series 8000 (Phoenix 1 y Phoenix 2)
- M2_2:
- Gen4x4 con las series Ryzen 9000 y 7000
- Gen4x4 con las series 8000 (Phoenix 1)
- Gen4x2 con las series 8000 (Phoenix 2)
RAID
| Especificación | Detalles |
|---|---|
| Soporte RAID | RAID 0, RAID 1, RAID 10 para almacenamiento M.2 NVMe |
Conectores y cabezales
| Tipo de conector | Detalles |
|---|---|
| TPM | 1 x cabezal SPI TPM |
| Sensores | 1 x cabezal de cable termistor |
| Indicadores del sistema | 1 x cabezal de LED de encendido y altavoz |
| RGB | 1 x cabezal LED RGB |
| RGB direccionable | 3 x cabezales LED direccionables |
| Ventilador de CPU | 2 x conectores de ventilador de CPU de 4 pines (control inteligente de velocidad de ventilador) |
| Ventilador del chasis | 3 x conectores de ventilador de chasis de 4 pines (control inteligente de velocidad de ventilador) |
| Bomba AIO | 1 x conector de ventilador de bomba AIO de 4 pines (control inteligente de velocidad de ventilador) |
| Alimentación | 1 x conector de alimentación ATX de 24 pines (alta densidad) |
| 2 x conectores de alimentación de 12 V de 8 pines (alta densidad) | |
| Audio frontal | 1 x conector de audio del panel frontal |
| USB 2.0 | 2 x cabezales USB 2.0 (soporta 4 puertos) |
| USB 3.2 Gen1 | 2 x cabezales USB 3.2 Gen1 (soporta 4 puertos) |
| USB 3.2 Gen2x2 Tipo-C frontal | 1 x cabezal (20 Gb/s) |
Soporte de energía LED:
- Hasta 12V/3A, tira de LED de 36W en total
- Hasta 5V/3A, tira de LED de 15W en total
Soporte de energía del ventilador:
- CPU_FAN1: hasta 1A (12W)
- CPU_FAN2, CHA_FAN1~3, AIO_PUMP: hasta 3A (36W)
- CPU_FAN2, CHA_FAN1~3, AIO_PUMP detectan automáticamente ventiladores de 3 o 4 pines
Diseño y componentes de alimentación
- Diseño de fase de alimentación 14+2+1
- 80A Dr.MOS para VCore+SOC
- Condensador exclusivo 20K (1000uF, vida útil de 20.000 horas)
BIOS
| Especificación | Detalles |
|---|---|
| BIOS | BIOS legal UEFI AMI de 256 Mb con soporte GUI |
Software y UEFI
| Categoría | Detalles |
|---|---|
| Software | ASRock Motherboard Utility (Phantom Gaming Tuning) |
| Killer Control Center | |
| ASRock Polychrome SYNC | |
| UEFI | ASRock EZ Mode |
| ASRock Full HD UEFI | |
| ASRock Auto Driver Installer | |
| ASRock Instant Flash |
Soporte del sistema operativo
| Soporte del SO | Detalles |
|---|---|
| Microsoft Windows 10 de 64 bits | Compatible |
| Microsoft Windows 11 de 64 bits | Compatible |
Certificaciones
| Certificación | Detalles |
|---|---|
| Reglamentario | FCC, CE |
| Alimentación | Listo para ErP/EuP (requiere fuente de alimentación lista para ErP/EuP) |
Accesorios incluidos
| Artículo | Cantidad |
|---|---|
| Cables de datos SATA | 2 |
| Antenas ASRock WiFi 2.4/5/6 GHz | 2 |
| Cable divisor ARGB | 1 |
| Cable termistor | 1 |
