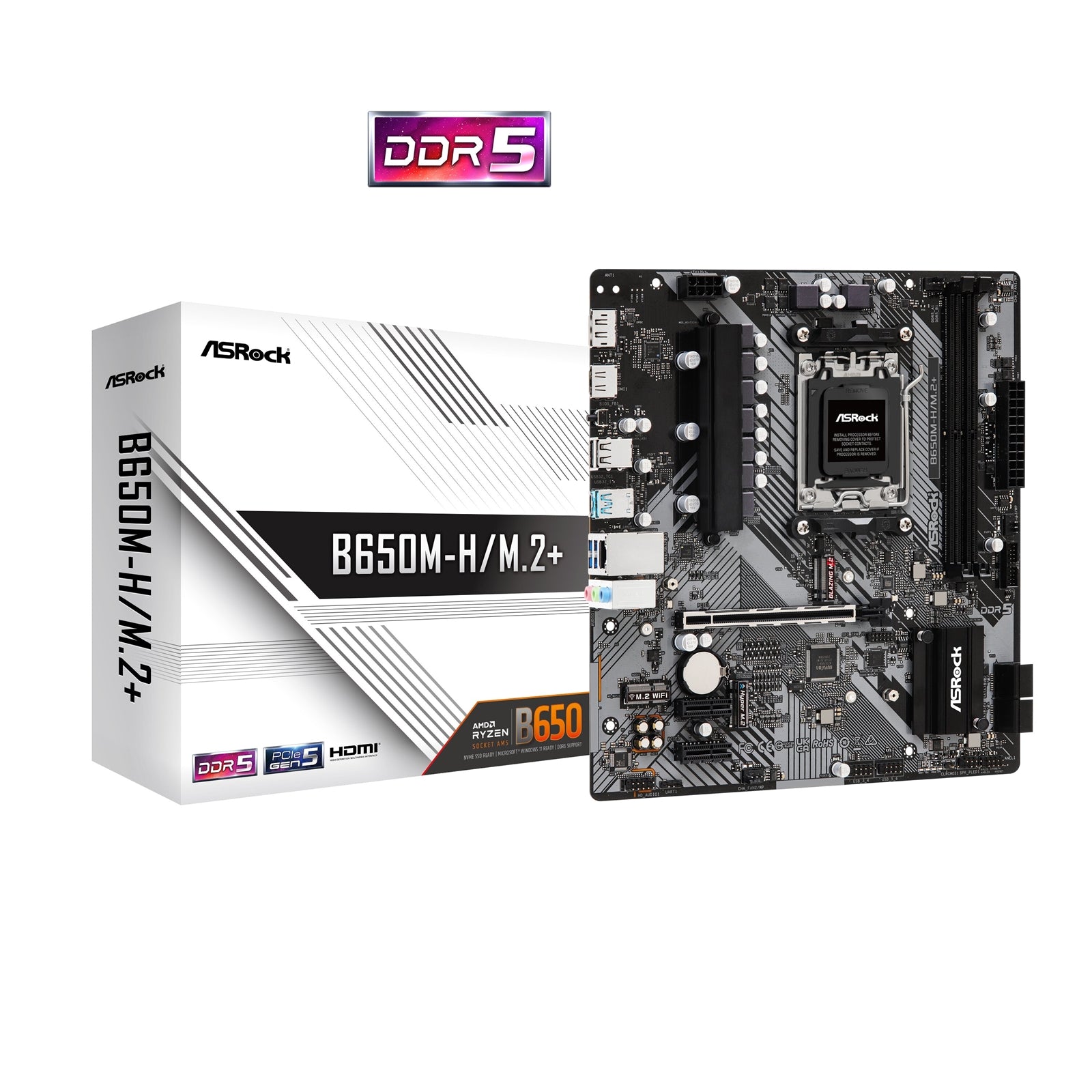

Placa base ASRock B650M-H/M.2+ con socket AMD AM5, Micro-ATX, 2 ranuras DDR5, 2 sockets M.2, LAN GbE, 1 puerto DisplayPort / 1 puerto HDMI

Placa base Micro ATX ASRock B650M-H/M.2+

La ASRock B650M-H/M.2+ es una placa base micro ATX diseñada para procesadores AMD Socket AM5 Ryzen™ de las series 9000, 8000 y 7000, que ofrece almacenamiento PCIe Gen5 M.2, soporte de memoria DDR5 y una variedad de características de productividad y resolución de problemas.

Características Clave

Excelente Productividad

• PCIe Gen5 (M.2)
• Soporte de memoria DDR5 de doble canal

Durabilidad Sólida como Roca

• Diseño de fase de alimentación 6+1+1
• 50A Dr.MOS para VCore

Actualización EZ

• Botón BIOS Flashback
• Instalador automático de controladores ASRock

Resolución de Problemas EZ

• Verificador de estado de publicación de ASRock

CPU y Chipset

*El soporte real puede variar según la CPU.

Memoria

*El soporte OC puede variar según la configuración.

BIOS

• BIOS legal AMI UEFI de 256 Mb con soporte GUI

Gráficos

Gráficos AMD RDNA™ integrados (el soporte real puede variar según la CPU):

• 1 x HDMI 2.1 compatible con TMDS/FRL 8G
• Soporta HDR, HDCP 2.3
• Resolución máxima hasta 4K 120 Hz
• 1 x DisplayPort 1.4 con DSC (comprimido)
• Soporta HDCP 2.3
• Resolución máxima hasta 4K 120 Hz

Audio

• Audio HD de 7.1 canales (códec de audio Realtek ALC897)
• Audio Nahimic

LAN e inalámbrico

• LAN Gigabit 10/100/1000 Mb/s
• Realtek RTL8111H
• LAN inalámbrica: N/A

Ranuras de expansión

Desde la CPU: - 1 ranura PCIe 4.0 x16 (PCIE1), soporta modo x16*
- Contacto de oro de 15µ en la ranura PCIe VGA (PCIE1)

Desde el chipset: - 2 ranuras PCIe 4.0 x1 (PCIE2 y PCIE3)*
- 1 zócalo M.2 (Key E), soporta módulo WiFi/BT PCIe WiFi tipo 2230*

*El soporte real puede variar según la CPU y la configuración del dispositivo.

Almacenamiento

Desde la CPU: - 1 zócalo M.2 Blazing (M2_1, Key M)
- Soporta tipo 2280
- Modo PCIe Gen5x4 (128 Gb/s)* - 1 zócalo Hyper M.2 (M2_2, Key M)
- Soporta tipo 2260/2280
- Modo PCIe Gen4x4 (64 Gb/s)*

Desde el Chipset: - 4 conectores SATA3 de 6.0 Gb/s

*El ancho de banda real depende de la CPU y la configuración.

Soporte RAID

• RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento SATA
• RAID 0, RAID 1 y RAID 10 para dispositivos de almacenamiento M.2 NVMe

Conectividad USB

• Posterior:
• 1 x USB 3.2 Gen1 Tipo-C
• 3 x USB 3.2 Gen1 Tipo-A
• 2 x USB 2.0
• Frontal (a través de encabezados):
• 2 x USB 3.2 Gen1 (a través de 1 x encabezado)
• 4 x USB 2.0 (a través de 2 x encabezados)

Conectores internos

• 1 cabezal SPI TPM
• 1 cabezal LED de alimentación y altavoz
• 1 conector de ventilador de CPU (4 pines)*
• 3 conectores de ventilador de chasis/bomba de agua (4 pines) (control inteligente de velocidad del ventilador)**
• 1 conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 12 V de 8 pines
• 1 conector de audio del panel frontal
• 2 cabezales USB 2.0 (compatibles con 4 puertos USB 2.0)
• 1 cabezal USB 3.2 Gen1 (compatible con 2 puertos USB 3.2 Gen1)

* CPU_FAN1 admite hasta 1A (12W).
** CHA_FAN1~3/WP soportan hasta 2A (24W) y pueden detectar automáticamente ventiladores de 3 o 4 pines.

Panel trasero de E/S

• 2 puntos de montaje de antena
• 1 puerto HDMI
• 1 DisplayPort 1.4
• 1 puerto USB 3.2 Gen1 Tipo-C
• 3 puertos USB 3.2 Gen1 Tipo-A
• 2 puertos USB 2.0
• 1 puerto LAN RJ-45
• 1 botón de retroceso de BIOS
• Tomas de audio HD: entrada de línea / altavoz frontal / micrófono

Software y UEFI

Software: - ASRock Motherboard Utility (A-Tuning)

UEFI: - ASRock Full HD UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash

Accesorios

• 1 x Manual de usuario
• 1 x Escudo de E/S
• 2 x Cables de datos SATA
• 3 x Tornillos para zócalos M.2

Factor de forma

• Factor de forma Micro ATX
• Dimensiones: 9,6 pulgadas x 8,9 pulgadas (24,4 cm x 22,6 cm)

Soporte de sistema operativo

• Microsoft Windows® 10 de 64 bits
• Microsoft Windows® 11 de 64 bits

Certificaciones

• FCC
• CE
• Preparado para ErP/EuP (se requiere fuente de alimentación preparada para ErP/EuP)
