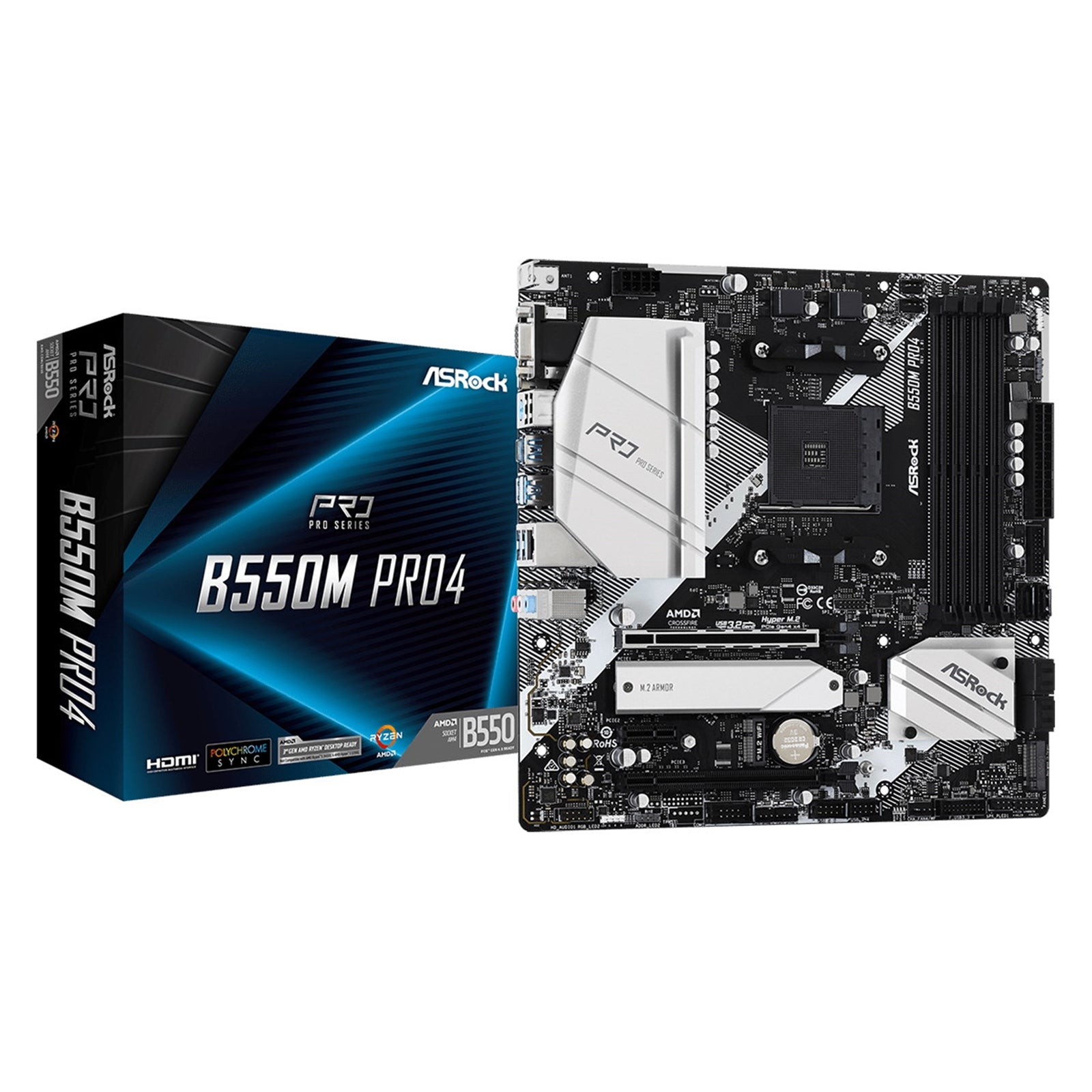

Placa base ASRock B550M Pro4 para procesadores AMD con socket AM4, Micro-ATX, 4 ranuras DDR4, 2 zócalos M.2, LAN GbE, 1 puerto D-Sub / 1 puerto DisplayPort / 1 puerto HDMI

Placa base ASRock B550 Micro ATX

Placa base AMD AM4 de alto rendimiento diseñada para procesadores Ryzen de 3.ª generación y futuros procesadores AMD Ryzen, con suministro de energía robusto, soporte de almacenamiento rápido, rica conectividad y audio envolvente.

Características clave

• Soporte de CPU
• Compatible con CPUs AMD AM4 Ryzen de 3ª generación / futuras CPUs AMD Ryzen
• Diseño Digi Power con Diseño de 8 fases de alimentación para un suministro de energía de la CPU sin problemas

• No compatible con AMD Ryzen 5 3400G y Ryzen 3 3200G

• Audio

• Audio HD de 7.1 canales con protección de contenido (códec de audio Realtek ALC1200)
• Audio Nahimic para un sonido detallado e inmersivo a través de auriculares, cascos, altavoces, USB, Wi-Fi, analógico o HDMI
• Soporte de audio Blu-ray premium

• Protección contra sobretensiones, blindaje de aislamiento de PCB y capas de PCB individuales para canales de audio R/L

• Gráficos y pantalla

• Soporte de gráficos integrados AMD Radeon Vega Series (con APUs Ryzen Series)
• Soporte de triple monitor con tres salidas:
  • D-Sub
  • HDMI 2.1 (hasta 4K x 2K 4096x2160 @ 60Hz)
  • DisplayPort 1.4 (hasta 5K 5120x2880 @ 120Hz)
• Compatible con DirectX 12, Pixel Shader 5.0
• Memoria compartida máxima de hasta 16 GB (2 GB por defecto)
• Características de HDMI 2.1: Auto Lip Sync, Deep Color (12bpc), xvYCC, audio HBR, HDR, HDCP 2.3, reproducción 4K UHD
• Reproducción 4K Ultra HD a través de HDMI 2.1 y DisplayPort 1.4

• Compatible con Microsoft PlayReady

• Memoria

• Tecnología de memoria DDR4 de doble canal
• 4 ranuras DDR4 DIMM, hasta 128 GB de capacidad total
• CPUs AMD Ryzen series (Matisse):
  • DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133
  • Memoria ECC y no ECC, sin búfer
• APUs AMD Ryzen series:
  • DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133
  • Memoria ECC y no ECC, sin búfer
• Compatible con módulos de memoria Extreme Memory Profile (XMP)

• Contacto dorado de 15µ en las ranuras DIMM

• Diseño de energía y PCB

• Diseño de 8 fases de alimentación con componentes robustos para una alimentación estable y un overclocking mejorado con bajas temperaturas
• Inductor de potencia premium de 50A para una tensión Vcore mejorada y hasta tres veces mejor corriente de saturación que los inductores tradicionales
• PCB de cobre de 2oz capas internas para trazas de señal estables, temperaturas más bajas y mayor eficiencia energética

• Compatible con los últimos módulos DDR4 para un rendimiento de memoria extremo

• Características de ASRock Super Alloy

• Disipador de calor de aleación de aluminio XXL
• Inductor de potencia premium de 50A
• PCB negro zafiro
• PCB de tela de vidrio de alta densidad

• PCB de cobre de 2 oz

• Ranuras de expansión

• CPUs AMD Ryzen series (Matisse):
  • 2 x PCI Express x16 (PCIE1: Gen4 x16, PCIE3: Gen3 x4)
• APUs AMD Ryzen series:
  • 2 x PCI Express x16 (PCIE1: Gen3 x16, PCIE3: Gen3 x4)
• 1 ranura PCI Express 3.0 x1
• Compatible con AMD Quad CrossFireX y CrossFireX
• Refuerzo ASRock Steel Slot Gen4

• 1 x Socket M.2 (Key E) para módulo WiFi/BT tipo 2230

• Almacenamiento

• 6 conectores SATA3 de 6,0 Gb/s
  • Compatible con RAID 0, 1, 10, NCQ, AHCI y Hot Plug
• 1 x Socket Hyper M.2 (M2_1)
  • Módulo PCIe tipo 2280 M Key hasta Gen4 x4 (64 Gb/s) con Matisse
  • Hasta Gen3 x4 (32 Gb/s) de lo contrario
• 1 x Socket M.2 (M2_2)
  • Módulo SATA3 6.0 Gb/s tipo 2280 M.2 M Key
  • Módulo PCIe M.2 hasta Gen3 x2 (16 Gb/s)
• Disipador de calor ASRock de cobertura total para M.2

• ASRock Hyper M.2 (PCIe Gen4x4)

• USB y conectividad

• USB trasero:
  • 1 x USB 3.2 Gen2 Tipo-A (10 Gb/s)
  • 1 x USB 3.2 Gen2 Tipo-C (10 Gb/s)
  • 4 x USB 3.2 Gen1 (concentrador ASMedia ASM1074)
  • 2 x USB 2.0
• Cabezales USB internos:
  • 2 x cabezales USB 3.2 Gen1 (hasta 4 puertos)
  • 2 x cabezales USB 2.0 (hasta 4 puertos)
• Compatibilidad con ASRock USB 3.2 Gen2 en puertos Tipo-A y Tipo-C

• Todos los puertos USB con protección ESD

• Red

• LAN Gigabit Realtek (Realtek RTL8111H)
• LAN Gigabit PCIE x1 de 10/100/1000 Mb/s
• Compatible con Wake-On-LAN
• Protección contra rayos/ESD
• Soporte de Ethernet de bajo consumo 802.3az

• Soporte PXE

• Iluminación y conectividad de refrigeración

• 2 cabezales LED RGB
• 2 cabezales LED direccionables
• 1 conector de ventilador de CPU (4 pines)
• 1 conector de ventilador de CPU/bomba de agua (4 pines, control inteligente de velocidad de ventilador)

• 4 conectores de ventilador de chasis/bomba de agua (4 pines, control inteligente de velocidad de ventilador)

• Supervisión y control

• Detección de temperatura: ventiladores de CPU, CPU/Bomba de agua, Chasis/Bomba de agua
• Tacómetro de ventilador para CPU, CPU/Bomba de agua, ventiladores de Chasis/Bomba de agua
• Ventilador silencioso: Ajuste automático de la velocidad del ventilador del chasis según la temperatura de la CPU
• Control de velocidad múltiple del ventilador para todos los cabezales de ventilador

• Supervisión de voltaje: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP

• Protección y utilidades

• Comprobador de estado POST de ASRock (PSC)
• Protección completa contra picos de ASRock (puertos USB, audio, LAN)
• ASRock Live Update y APP Shop
• Utilidad de placa base ASRock (A-Tuning)
• ASRock XFast LAN

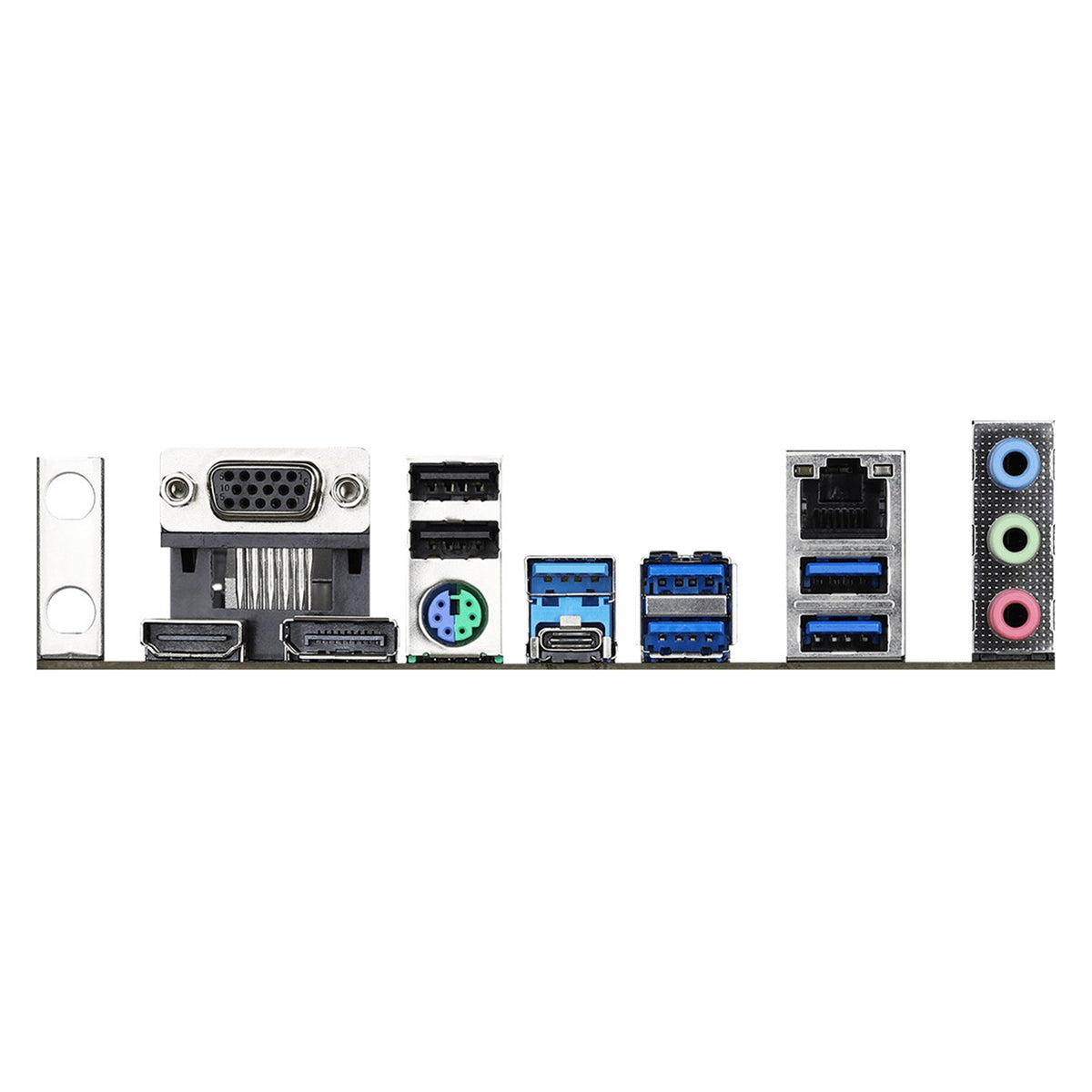

Panel de E/S trasero

• Soporte de antena
• 1 puerto PS/2 para ratón/teclado
• 1 puerto D-Sub
• 1 puerto HDMI
• 1 puerto DisplayPort 1.4
• 1 puerto USB 3.2 Gen2 Tipo-A (10 Gb/s)
• 1 puerto USB 3.2 Gen2 Tipo-C (10 Gb/s)
• 4 puertos USB 3.2 Gen1
• 2 puertos USB 2.0
• 1 puerto LAN RJ-45 con LEDs ACT/LINK y SPEED
• Conectores de audio HD: Entrada de línea / Altavoz frontal / Micrófono

Cabezales y conectores internos

• 1 cabezal de puerto COM
• 1 cabezal SPI TPM
• 1 cabezal de LED de encendido y altavoz
• 2 cabezales de LED RGB
• 2 cabezales de LED direccionables
• 1 conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 12V de 8 pines
• 1 conector de audio del panel frontal

BIOS y UEFI

• BIOS AMI UEFI legal de 256Mb con soporte GUI
• Compatible con Plug and Play
• Eventos de activación compatibles con ACPI 5.1
• Configuración sin puentes
• Soporte para SMBIOS 2.3
• Multi-ajuste de voltaje de CPU, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, 2.5V_PROM, +1.8VSB, VDDP
• ASRock Full HD UEFI
• ASRock Instant Flash

Chipset

• Chipset AMD B550

Factor de forma y diseño

• Factor de forma Micro ATX: 9.6" x 9.6" (24.4 cm x 24.4 cm)
• Diseño de condensadores sólidos
• PCB de cobre de 2 oz

Software y CD de soporte

• Utilidad de placa base ASRock (A-Tuning)
• ASRock XFast LAN
• CD de soporte que incluye:
• Controladores
• Utilidades
• Software antivirus (versión de prueba)
• Navegador y barra de herramientas de Google Chrome

Accesorios incluidos

• Guía de instalación rápida
• CD de soporte
• Escudo de E/S
• 2 cables de datos SATA
• 2 tornillos para sockets M.2

Sistema operativo y certificaciones

• Soporte del sistema operativo: Microsoft Windows 10 de 64 bits
• Certificaciones: FCC, CE
• Compatible con ErP/EuP (requiere fuente de alimentación compatible con ErP/EuP)

Tabla de especificaciones
